12864LCD动态显示

12864LCD动态显示

/*------------------------------------------------------------------------------

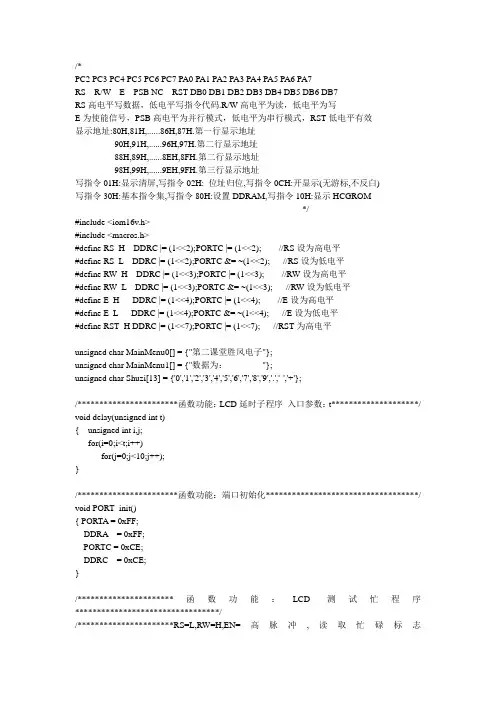

PC2 PC3 PC4 PC5 PC6 PC7 PA0 PA1 PA2 PA3 PA4 PA5 PA6 PA7

RS R/W E PSB NC RST DB0 DB1 DB2 DB3 DB4 DB5 DB6 DB7

RS高电平写数据，低电平写指令代码.R/W高电平为读，低电平为写

E为使能信号，PSB高电平为并行模式，低电平为串行模式，RST低电平有效

显示地址:80H,81H,......86H,87H.第一行显示地址

90H,91H,......96H,97H.第二行显示地址

88H,89H,......8EH,8FH.第二行显示地址

98H,99H,......9EH,9FH.第三行显示地址

写指令01H:显示清屏,写指令02H: 位址归位,写指令0CH:开显示(无游标,不反白)

写指令30H:基本指令集,写指令80H:设置DDRAM,写指令10H:显示HCGROM

------------------------------------------------------------------------------*/

#include

#include

#define RS_H DDRC |= (1<<2);PORTC |= (1<<2); //RS设为高电平

#define RS_L DDRC |= (1<<2);PORTC &= ~(1<<2); //RS设为低电平

#define RW_H DDRC |= (1<<3);PORTC |= (1<<3); //RW设为高电平

#define RW_L DDRC |= (1<<3);PORTC &= ~(1<<3); //RW设为低电平

12864中文字库

12864中文字库

梁国书 for(;1;) study;

1

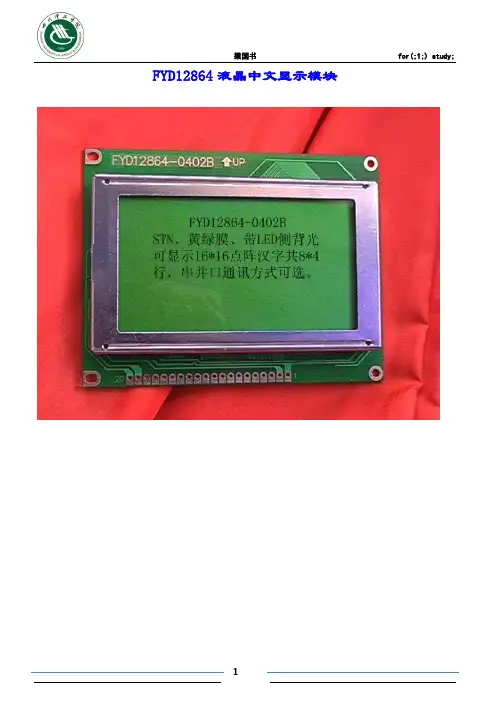

FYD12864液晶中文显示模块

梁国书 for(;1;) study;

2

(一) (一) 概述……………………………………………………3

(二) (二) 外形尺寸

1 方框图………………………………………………3

2 外型尺寸图…………………………………………4

(三) (三) 模块的接口……………………………………………4

(四) (四) 硬件说明………………………………………………5

(五) 指令说明………………………………………………7

(五) (五) 读写操作时序…………………………………………8

(六) (六) 交流参数………………………………………………11

(七) (七) 软件初始化过程………………………………………12

(八) (八) 应用举例………………………………………………13

(九) (九) 附录

1半宽字符表…………………………………………20

2 汉字字符表…………………………………………21

一、概述

FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:

  低电源电压（VDD:+3.0--+5.5V）

带字库12864超详细扩展操作,写自定义字符,画图,画直线,画圆,读取数据等操作

带字库12864超详细扩展操作,写自定义字符,画图,画直线,画圆,读取数据等操作

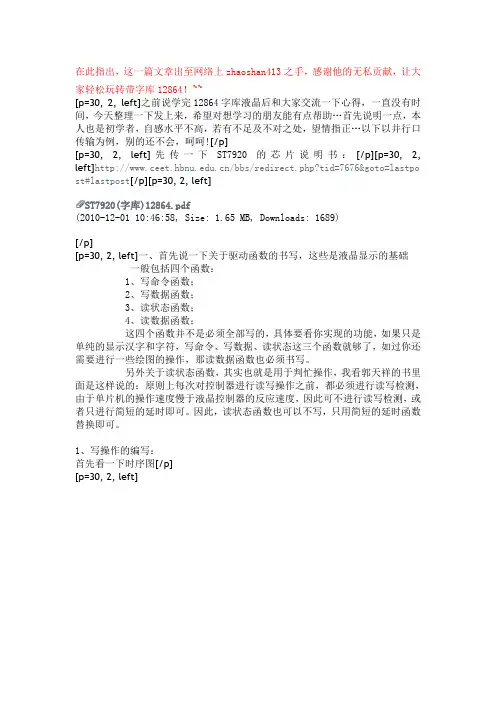

在此指出，这一篇文章出至网络上zhaoshan413之手，感谢他的无私贡献，让大家轻松玩转带字库12864！~~

[p=30, 2, left]之前说学完12864字库液晶后和大家交流一下心得，一直没有时间，今天整理一下发上来，希望对想学习的朋友能有点帮助…首先说明一点，本人也是初学者，自感水平不高，若有不足及不对之处，望情指正…以下以并行口传输为例，别的还不会，呵呵![/p]

[p=30, 2, left]先传一下ST7920的芯片说明书：[/p][p=30, 2,

left]/bbs/redirect.php?tid=7676&goto=lastpost#lastpost[/p][p=30, 2, left]

ST7920(字库)12864.pdf

(2010-12-01 10:46:58, Size: 1.65 MB, Downloads: 1689)

[/p]

[p=30, 2, left]一、首先说一下关于驱动函数的书写，这些是液晶显示的基础

一般包括四个函数：

1、写命令函数；

2、写数据函数；

3、读状态函数；

4、读数据函数；

这四个函数并不是必须全部写的，具体要看你实现的功能，如果只是单纯的显示汉字和字符，写命令、写数据、读状态这三个函数就够了，如过你还需要进行一些绘图的操作，那读数据函数也必须书写。

另外关于读状态函数，其实也就是用于判忙操作，我看郭天祥的书里面是这样说的：原则上每次对控制器进行读写操作之前，都必须进行读写检测，由于单片机的操作速度慢于液晶控制器的反应速度，因此可不进行读写检测，或者只进行简短的延时即可。因此，读状态函数也可以不写，只用简短的延时函数替换即可。

1、写操作的编写：

首先看一下时序图[/p]

[p=30, 2, left]


[/p][p=30, 2, left]由图可见操作很简单：
