三相异步电动机的调速原理及方法探讨

作者：孙宇峰 高超

来源：《中国科技博览》2018年第18期

[摘 要]三相异步电动机以其价格低廉、结构简单、容易操作、方便维护等特点得到了现代企业的一致认可，因此，为了更好的让交流拖动设备为现代企业服务，当务之急是选择并不断改进调速方法。本文 主要是对三相异步电动机及其工作原理进行了概述，并详细的探讨了调速的原理和方法。

[关键词]三相异步电动机；调速；原理；方法

中图分类号：S493 文献标识码：A 文章编号：1009-914X（2018）18-0258-01

1.三相异步电动机的概述

三相异步电动机以其价格低廉、结构简单、容易操作、方便维护等诸多优点得到了现代企业的一致认可。在实际应用过程中，三相异步电动机充当原动力进行拖动机械生产，在此拖动系统中，生产机械需要根据生产工艺规范及技术要求，进行必要的变速运行。实现生产机械的变速运行手段主要有两种：一是电气调速，二是机械调速。所谓电气调速是指在负载保持不变的情况下，通过改变电动机的电气参数实现变速运行的方法；机械调速顾名思义即是改变机械的传动结构方式实现变速运行。本文主要针对三相异步电动机应用电气调速的方式方法进行探讨。在社会的生产和实践过程中，比较常用的电气调速法基本上都是依据三相异步电动机的调速原理展开的。为了满足当今各企业对于交流拖动系统的需求，如何科学合理的发展，探究，创新与开发更加先进的调速方式方法，以及对三相异步电动机工作原理的掌握、分析与应用已成为现代化电动机专业技术人员的一项艰巨任务。

2.三相异步电动机工作原理

在现实生活中三相异步电动机有时也被人们称之为感应电动机，在工作原理上三相异步电动机与直流电动机有所不同，其转子绕组是通过在旋转的磁场中受切割作用产生感应电流，同时在磁场中还会受磁力的作用，产生电磁转矩，达到让转子旋转的目的。若想要了解三相异步电动机的工作原理，研究分析磁场的产生是关键，磁场的产生就是根据“电生磁、磁生电”的相互转化原理产生的。三相绕组在定子槽彼此成120度位置依次排列，简单的说，当A相电压最大时，此时对应A槽磁力最强；稍后B相电压最大时，B槽内磁力变为最大；这样就形成了最强磁极从A槽转移至B槽，依此循环，便产生了“旋转的磁场”旋转的方向由相序决定，交流电频率与旋转速度成正比关系，磁极对数与交流电频率成反比例关系。

(精华版)最新国家开放大学电大《电气传动与调速系统》网络课形考网考作业及答案

(精华版)最新国家开放大学电大《电气传动与调速系统》网络课形考网考作业及答案 100%通过 考试说明：20XX年秋期电大把该网络课纳入到“国开平台”进行考核，该课程共有4个形考任务，针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。本文库还有其他网核及教学考一体化答案，敬请查看。 课程总成绩 = 形成性考核×50% +

终结性考试×50% 形考任务1 一、选择题（每小题5分，共40分） 题目1 电气传动系统做旋转运动时，其运动方程为（ ）。

选择一项：

题目2 如图所示的旋转运动系统（箭头方向表示转矩的实际方向），系统的运动状态是（ ）。

选择一项： D. 减速 题目3 如图所示的负载机械特性属于（ ）。

选择一项：

C. 反抗性恒转矩负载机械特性 题目4 如图所示的电动机机械特性（曲线1）与负载机械特性（曲线2）相交的交点分别为A和B，以下说法正确的是（ ）。

选择一项：

A. A点是稳定运行点，B点是稳定运行点 题目5 直流电动机的换向器与电刷配合，可将电枢绕组内的（ ）变换为电刷上的直流电势。

选择一项：

A. 交流电势 题目6 如图所示为他励直流电动机的机械特性曲线组，表示的是（ ）的人为机械特性。

选择一项：

C. 电枢回路串电阻 题目7 如图所示为他励直流电动机的工作特性曲线，下述表达正确的是（ ）。

选择一项：

A. 曲线1是转速特性，曲线2是效率特性，曲线3是转矩特性 题目8 如图所示他励直流电动机机械特性与负载机械特性曲线的交点a,b,c,d，下述表达正确的是（ ）。

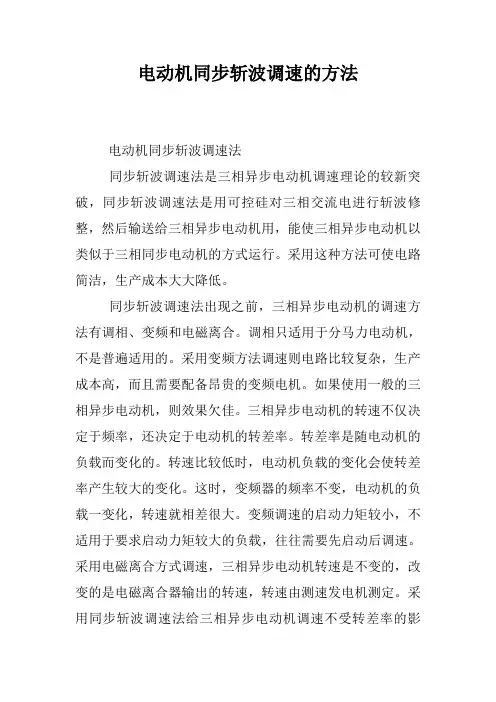

电动机同步斩波调速的方法
