杠杆与滑轮练习题

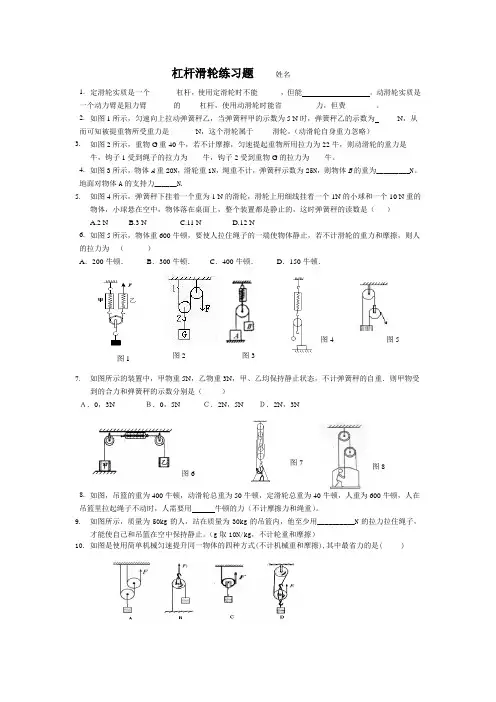

杠杆滑轮练习题 姓名_________

1. 定滑轮实质是一个_______杠杆，使用定滑轮时不能______，但能 。动滑轮实质是一个动力臂是阻力臂_______的_____杠杆，使用动滑轮时能省_________力，但费________。

2. 如图1所示，匀速向上拉动弹簧秤乙，当弹簧秤甲的示数为5 N时，弹簧秤乙的示数为 _____N，从而可知被提重物所受重力是 ______N，这个滑轮属于_____滑轮。（动滑轮自身重力忽略）

3. 如图2所示，重物G重40牛，若不计摩擦，匀速提起重物所用拉力为22牛，则动滑轮的重力是___牛，钩子1受到绳子的拉力为____牛，钩子2受到重物G的拉力为____牛。

4. 如图3所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤示数为25N，则物体B的重为_________N。地面对物体A的支持力______N.

5. 如图4所示，弹簧秤下挂着一个重为1 N的滑轮，滑轮上用细线挂着一个1N的小球和一个10 N重的物体，小球悬在空中，物体落在桌面上，整个装置都是静止的，这时弹簧秤的读数是（ ）

A.2 N B.3 N C.11 N D.12 N

6. 如图5所示，物体重600牛顿，要使人拉住绳子的一端使物体静止，若不计滑轮的重力和摩擦，则人的拉力为 （ ）

A．200牛顿． B．300牛顿． C．400牛顿． D．150牛顿．

7. 如图所示的装置中，甲物重5N，乙物重3N，甲、乙均保持静止状态，不计弹簧秤的自重．则甲物受到的合力和弹簧秤的示数分别是（ ）

Ａ．0，3N

Ｂ．0，5N Ｃ．2N，5N Ｄ．2N，3N

8. 如图，吊篮的重为400牛顿，动滑轮总重为50牛顿，定滑轮总重为40牛顿，人重为600牛顿，人在吊篮里拉起绳子不动时，人需要用 牛顿的力（不计摩擦力和绳重）。

、

杠杆专项练习

一、下列杠杆中，O是支点，在图上画出F1、F2的力臂，并且用L1、L2表示它们:

二、应用杠杆原理F1l1=F2l2解决杠杆问题：

1、在均匀铁条的中点O处用线将其悬挂起来，铁条水平平衡，如图5(a)所示。若将OB弯折，如图(b)所示，则铁条将 [ ]

A．A端下降，C端上升 B．A端上升，C端下降

C．仍然平衡 D．无法判断

【

2、在图2中，能够平衡的杠杆是图 [ ]

3、一根不均匀木棒长1米，当用力F1=6牛竖直向上作用在它的A端时，刚能抬起A端，当用力F2=12牛竖直向上作用在它的B端，刚能抬起它的B端，求此棒的重力和重心距A端的距离。

4、一根扁担长，前后两筐内分别装有300N和400N的货物。问：人肩挑处离前筐多远才能平衡（不计扁担及筐的质量）

！

5、一根杠杆长1米，支点O在它的最左端，现将一G为90牛顿的重物放在距O点20厘米处，若使杠杆处于水平静止状态，则动力作用在杠杆最右端时，应向____时（左，中，右），动力最小，且动力的大小是______牛顿。

6、杠杆两端各挂有重力不相等的两块同种材料做成的实心金属块A、B，已知GA

A．失去平衡，A端向下倾斜 B．失去平衡，B端向下倾斜

C．仍然保持平衡 D．条件不足，无法判断

7、一把杆秤不计自重，提纽到秤钩距离是4cm，秤砣质量250g。用来称质量是2kg的物体，秤砣应离提纽多远，秤杆才平衡若秤杆长60cm，则这把秤最大能称量多少千克的物体

《

8、身高几乎相同的兄弟二人，用长米的扁担抬一桶水，水桶挂在距哥哥肩米处的扁担上，桶和水共重300牛，问兄弟二人肩上各负担多大的力（不计扁担重）

9、一根轻质杠杆AB长，当A点挂质量为的实心铝块，B端挂重物P为9N时，杠杆能平衡。

求：(l)支点O离A端距离．

(2)将铝块一半浸入水中，如图所示时，要使杠杆仍保持平衡，应将支点O向什么方向移动多少cm(ρ铝=×103kg／m3，g=10N／kg)

1

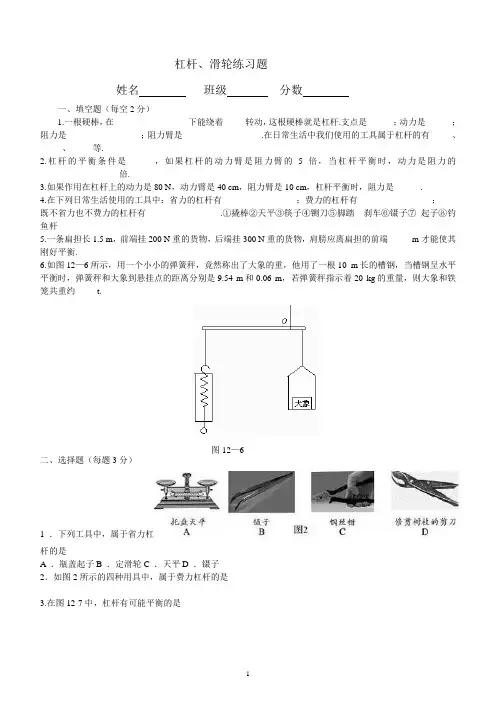

杠杆、滑轮练习题

姓名 班级 分数

一、填空题（每空2分）

1.一根硬棒，在_________________下能绕着_____转动，这根硬棒就是杠杆.支点是______；动力是______；阻力是_________________；阻力臂是 _________________.在日常生活中我们使用的工具属于杠杆的有_____、_____、_____等.

2.杠杆的平衡条件是______，如果杠杆的动力臂是阻力臂的5倍，当杠杆平衡时，动力是阻力的_________________ 倍.

3.如果作用在杠杆上的动力是80 N，动力臂是40 cm，阻力臂是10 cm，杠杆平衡时，阻力是______.

4.在下列日常生活使用的工具中：省力的杠杆有_________________；费力的杠杆有_________________；

既不省力也不费力的杠杆有_________________.①撬棒②天平③筷子④铡刀⑤脚踏 刹车⑥镊子⑦ 起子⑧钓鱼杆

5.一条扁担长1.5 m，前端挂200 N重的货物，后端挂300 N重的货物，肩膀应离扁担的前端_____ m才能使其刚好平衡.

6.如图12—6所示，用一个小小的弹簧秤，竟然称出了大象的重，他用了一根10 m长的槽钢，当槽钢呈水平平衡时，弹簧秤和大象到悬挂点的距离分别是9.54 m和0.06 m，若弹簧秤指示着20 kg的重量，则大象和铁笼共重约_____t.

二、选择题（每题3分）

1 ．下列工具中，属于省力杠

杆的是

A ．瓶盖起子B ．定滑轮C ．天平D ．镊子

2．如图2所示的四种用具中，属于费力杠杆的是

3.在图12-7中，杠杆有可能平衡的是 图12—6 2

A.甲图的杠杆B.乙图的杠杆C.丙图的杠杆D.丁图的杠杆

4.两个小孩坐在跷跷板上，恰好处于平衡，此时

A.两个小孩重力一定相等 B.两个小孩到支点的距离一定相等

1 杠杆与滑轮

一基础知识

1.杠杆

（1）定义：在力的作用下能够绕着固定点转动的＿＿＿叫杠杆，杠杆可以是直的，也可以是曲的。 ’

（2）杠杆五要素：

①支点：杠杆绕着转动的＿＿＿＿，可以在棒的一端，也可以在棒上其他位置，用字母＿＿表示。

②动力和阻力：＿＿＿＿＿＿叫做动力，而＿＿＿＿＿＿＿＿＿的力叫做阻力，动力用字母＿＿＿表示，阻力用＿＿表示。

③动力臂和阻力臂：分别用＿＿、＿＿表示，力臂是从支点到力的＿＿＿的距离。

（3）分类：

省力杠杆：L1 ＿L2 F1＿F2 如＿＿；

费力杠杆：L1＿L2 F1＿F2 如＿＿；

等臂杠杆：L1 ＿L2 F1＿F2 如＿＿。

（4）平衡条件：

①杠杆平衡指的是杠杆处于＿＿或＿＿＿＿运动状态。

②条件：＿＿×＿＿＝＿＿×＿＿ 即：＿＿＝＿＿。

2.滑轮

（1）分类：定滑轮的实质是＿＿＿杠杆，优点是＿＿＿＿＿＿＿；动滑轮的实质是＿＿＿＿＿＿＿＿的杠杆，优点是能省＿＿的力，不足是＿＿＿＿＿＿。

（2）滑轮组

①优缺点：滑轮组由若干个定滑轮和动滑轮组合而成，优点是既能＿＿又能改变＿＿，不足是要＿＿＿＿＿。

②省力规律：在不考虑绳子重及滑轮重和摩擦力的情况下，使用滑轮组时，有几段绳子吊着物体，所用的拉力就是物重的＿＿＿，即F＝＿＿＿＿。

二、按要求画力臂

1﹑下图中，请画出力F的力臂，并用字母L标明。

2、画出下图中杠杆示意图中的动力臂和阻力臂。

2 三、已知力臂画力。

1·如下图，一个绕O点转动的杠杆已知阻力F2（或F1）的方向，以及动力F1（或F2）的力臂，在图中补全F2（或F1）的力臂以及动力F1（或F2）。

四、画最小的动力

1、如图1所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图.

．

2﹑如图所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．
