一、初中物理电路类问题
1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；
D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（ ）
A．L1 与 L2 并联，电流表 A1 测 L2 的电流
B．L1 与 L2 串联，电流表 A2 测干路上的电流
C．当开关 S2 断开时,通过 L1 的电流不变, A2 的示数变小
D．当开关 S2 断开时, A2 的示数不变，通过 L1 的电流变大
一、初中物理电路类问题

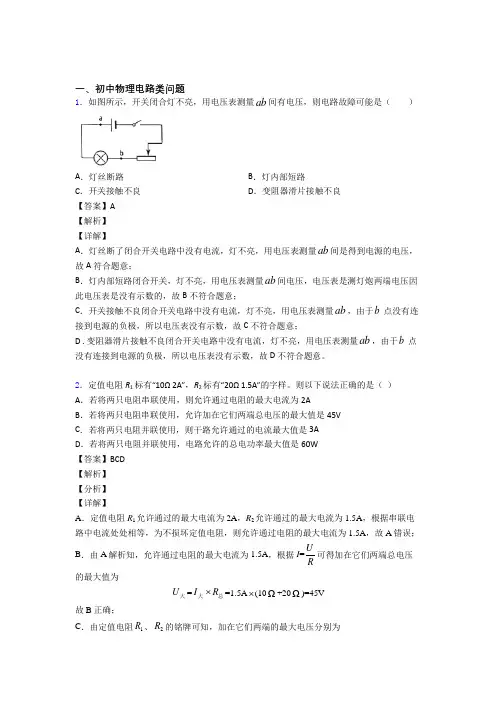

1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（ ）
A．灯丝断路 B．灯内部短路
C．开关接触不良 D．变阻器滑片接触不良
【答案】A
【解析】
【详解】
A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；
B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；
C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b 点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；
D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b 点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。则以下说法正确的是（ ）
A．若将两只电阻串联使用，则允许通过电阻的最大电流为2A
B．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45V
C．若将两只电阻并联使用，则干路允许通过的电流最大值是3A
D．若将两只电阻并联使用，电路允许的总电功率最大值是60W
【答案】BCD
【解析】
【分析】
【详解】
A．定值电阻R1允许通过的最大电流为2A，R2允许通过的最大电流为1.5A，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A，故A错误；
B．由A解析知，允许通过电阻的最大电流为1.5A，根据I=UR可得加在它们两端总电压的最大值为
U大=IR大总=1.5A(10Ω+20Ω)=45V
故B正确；
C．由定值电阻1R、2R的铭牌可知，加在它们两端的最大电压分别为 1U=11IR=2A10Ω=20V，2U=22IR=1.5A20Ω=30V
根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V，则通过定值电阻1R的电流为2A，通过定值电阻2R的电流为
一、初中物理电路类问题
1．两个定值电阻，甲标有“10 2A”，乙标有“20 0. 5A”。如将它们并联起来，电路中的最大总功率及将它们串联起来电路两端允许加的最大电压为（ ）
A．30W 30V B．15W 10V C．15W 15V D．30W 60V
【答案】C
【解析】
【分析】
根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，再根据欧姆定律和并联电路电流的特点求出干路电流，利用PUI求出电路中的最大总功率；已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，再根据串联电路电阻的特点和欧姆定律求出电路的最大电压。
【详解】
AD．根据UIR可得，两电阻两端允许所加的最大电压
2A10Ω20VUIR甲甲甲，0.5A20Ω10VUIR乙乙乙
因并联电路中各支路两端的电压相等，则两只电阻并联时，电路中的最大电压
10VUU乙
通过乙电阻的电流
110V1A10ΩUIR甲
则并联电路中的最大总功率
1()10V(1A0.5A)15WPUIUII乙
故AD错误；
BC．因串联电路中各处的电流相等，则两只电阻串联时，电路中的最大电流
0.5AII乙
根据UIR可得，串联电路两端允许加的最大电压
()0.5A()15V10Ω20ΩIRURIR乙甲
故B错误、C正确。
故选C。
2．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表
A．A的示数是150mA
B．A的示数是70mA
C．A'的示数是80mA
D．A'的示数是30mA
【答案】C
【解析】
【详解】
由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：
一、初中物理家庭电路故障的分析问题

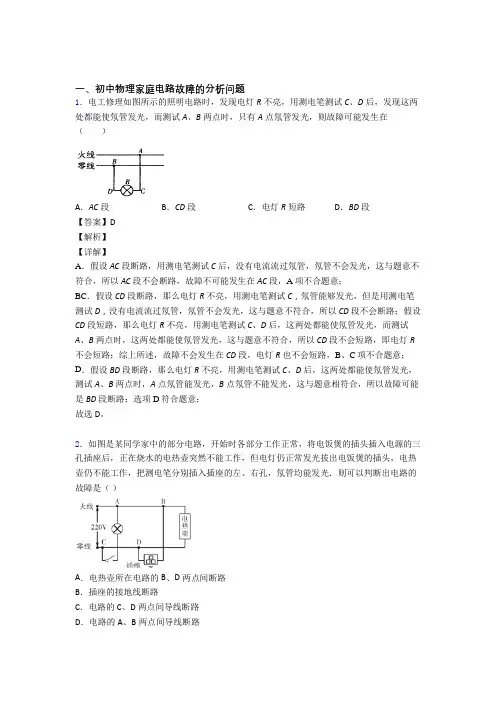

1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（ ）
A．AC段 B．CD段 C．电灯R短路 D．BD段
【答案】D
【解析】
【详解】
A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；
BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；
D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；
故选D。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路 【答案】C
【解析】
【分析】
【详解】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
