同步整流电路原理

随着现代电子技术向高速度高频率发展的趋势，电源模块的发展趋势必然是朝着更低电压、更大电流的方向发展，电源整流器的开关损耗及导通压降损耗也就成为电源功率损耗的重要因素。而在传统的次级整流电路中，肖特基二极管是低电压、大电流应用的首选。其导通压降基本上都大于0.4V，当电源模块的输出电压随着现代电子技术发展继续降低时，电源模块的效率就低得惊人了，例如在输出电压为3.3V时效率降为80%，1.5V输出时效率不到70%，这时再采用肖特基二极管整流方式就变得不太可能了。

为了提高效率降低损耗，采用同步整流技术已成为低电压、大电流电源模块的一种必然手段。同步整流技术大体上可以分为自驱动（selfdriven）和他驱动（controldriven）两种方式。本文介绍了一种具有预测时间和超低导通电阻（低至2.8mΩ/25℃）的他驱动同步整流技术，既达到了同步整流的目的，降低了开关损耗和导通损耗，又解决了交叉导通问题，使同步整流的效率高达95%，从而使整个电源的效率也高达90%以上。

1SRM4010同步整流模块功能简介

SRM4010是一种高效率他激式同步整流模块，它直接和变压器的次级相连，可提供40A的输出电流，输出电压范围在1∽5V之间。它能够在200∽400kHz工作频率范围内调整，且整流效率高达95%。如果需要更大的电流，还可以直接并联使用，使设计变得非常简单。

SRM4010模块是一种9脚表面封装器件，模块被封装在一个高强电流接口装置包里，感应系数极低，接线端功能强大，具有大电流低噪声等优异特性。

SRM4010引脚功能及应用方式一览表

引脚号引脚名称引脚功能应用方式

1CTCHCatch功率MOSFET漏极接滤波电感和变压器次级正端

2FWDForward功率MOSFET漏极接变压器次级负端

3SGND外控信号参考地外围控制电路公共地

4REGin内部线性调整器输入可以外接辅助绕组或悬空

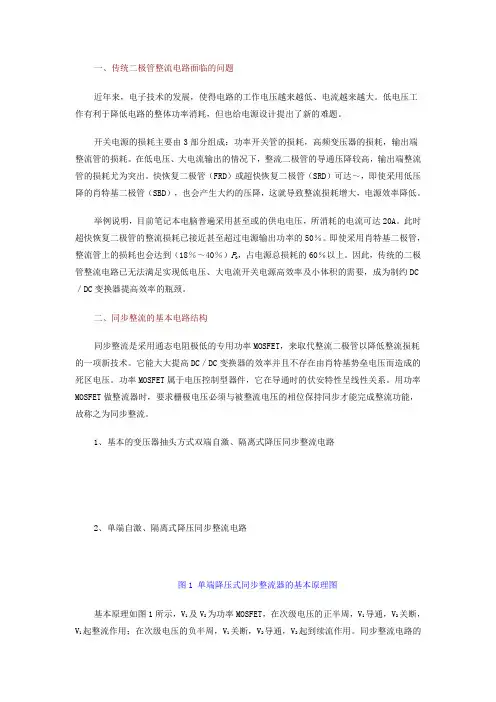

一、传统二极管整流电路面临的问题

近年来，电子技术的发展，使得电路的工作电压越来越低、电流越来越大。低电压工作有利于降低电路的整体功率消耗，但也给电源设计提出了新的难题。

开关电源的损耗主要由3部分组成：功率开关管的损耗，高频变压器的损耗，输出端整流管的损耗。在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。快恢复二极管（FRD）或超快恢复二极管（SRD）可达～，即使采用低压降的肖特基二极管（SBD），也会产生大约的压降，这就导致整流损耗增大，电源效率降低。

举例说明，目前笔记本电脑普遍采用甚至或的供电电压，所消耗的电流可达20A。此时超快恢复二极管的整流损耗已接近甚至超过电源输出功率的50％。即使采用肖特基二极管，整流管上的损耗也会达到（18％～40％）PO，占电源总损耗的60％以上。因此，传统的二极管整流电路已无法满足实现低电压、大电流开关电源高效率及小体积的需要，成为制约DC／DC变换器提高效率的瓶颈。

二、同步整流的基本电路结构

同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。

1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路

2、单端自激、隔离式降压同步整流电路

图1 单端降压式同步整流器的基本原理图

基本原理如图1所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。当开关频率低于1MHz时，导通损耗占主导地位；开关频率高于1MHz时，以栅极驱动损耗为主。

桥式整流电路

桥式整流电路如图Z0705所示，其中图（a）、（b）、（c）是它的三种不同画法。它是由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。四只整流二极管接成电桥形式，故称桥式整流。

桥式整流电路的工作原理如图Z0706所示。在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL→D3回到TR 次级下端，在负载RL上得到一半波整流电压。

在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL→D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。 这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即

UL = 0.9U2 GS0709

IL = 0.9U2／RL GS0710

流过每个二极管的平均电流为

ID = IL／2 = 0.45 U2／RL

每个二极管所承受的最高反向电压为

目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z0705（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

/jpk08/mndz/jxsk/zsd07/zsd0704.htm

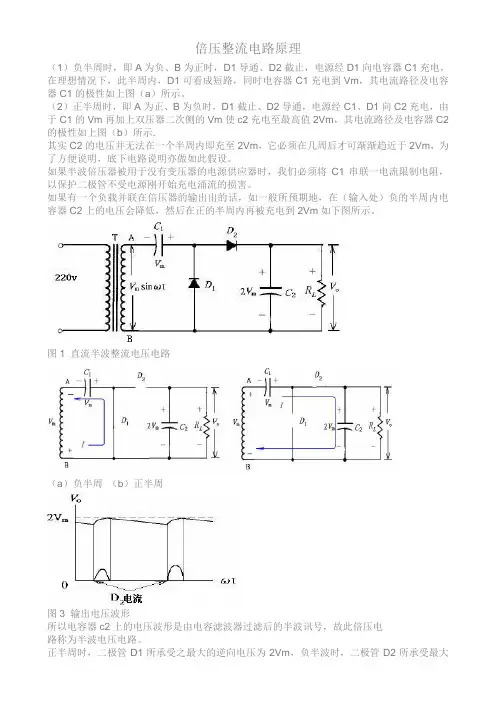

倍压整流电路原理

（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。

（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.

其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。

如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。

如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。

图1 直流半波整流电压电路

（a）负半周 （b）正半周

图3 输出电压波形

所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电

路称为半波电压电路。

正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV 2Vm的二极管。

2、全波倍压电路

图4 全波整流电压电路

（a）正半周 （b）负半周

图5 全波电压的工作原理

正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。

负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。

由于C1与C2串联，故输出直流电压，V0=Vm。如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。
