Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 1 特点  3.6V到32V宽输入电压范围  0.22V输出电流采样电压  VIN>=12V，可驱动11串1W LED  固定180KHz开关频率  最大4A开关电流  94%以上的转换效率  出色的线性与负载调整率  EN脚TTL关机功能与PWM调光功能  内置功率MOS  内置软启动功能  内置频率补偿功能  内置热关断功能  内置限流功能  TO252-5L封装 应用  通用LED照明  升压恒流驱动  显示器LED背光  7至15寸LCD面板 描述 XL6005是一款升压恒流型LED驱动器，具有出色的线性调整率与负载调整率，可以驱动1W/3W/5W的LED灯。XL6005内置固定频率振荡器与频率补偿电路，简化了电路设计。 当输入电压大于等于12V时，XL6005 可直接驱动11串1W LED。 PWM控制环路可以调节占空比从 0~90%之间线性变化。内置使能功能、过电流保护功能。内部补偿模块可以减少外围元器件数量。 图1. XL6005封装 Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 2 引脚配置 FBSWENGNDVIN12345TO252-5LMetal Tab SW 图2.XL6005引脚配置 表1.引脚说明 引脚号 引脚名称 描述 1 GND 接地引脚。 2 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。 3 SW 功率开关输出引脚，SW是输出功率的开关节点。 4 VIN 电源输入引脚，支持DC3.6V到32V范围电压输入，需要在 VIN与GND之间并联电解电容以消除噪声。 5 FB 反馈引脚，参考电压为0.22V。 Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 3 方框图 NDMOSVINSWGNDFB2.5V0.22V COMP2.5V Regulator0.22V ReferencePhase CompensationRS Latch UVLOSoft Start Thermal ShutdownEA EA∑DriverOCPOVPENOscillator180KHzSlop Compensation 图3.XL6005方框图 典型应用 XL6005CIN47uF25VD1 SS36L1 47uh/3A+12V41253GNDVINSWFBENONOFFILED=0.22/RSRS350mASeries 11 1W LEDCOUT47uF50VC1105C2105 图4.XL6005系统参数测量电路 Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 4 订购信息 产品信号 打印名称 封装方式 包装类型 XL6005E1 XL6005E1 TO252-5L 2500只每卷 XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。 绝对最大额定值（注1） 参数 符号 值 单位 输入电压 Vin -0.3 到 36 V 反馈引脚电压 VFB -0.3 到 Vin V 使能引脚电压 VEN -0.3 到Vin V 输出开关引脚电压 VSW -0.3 到 60 V 功耗 PD 内部限制 mW 热阻(TO252-5L) (结到环境，无外部散热片) RJA 50 oC/W 操作结温 TJ -40 到 125 oC 贮存温度范围 TSTG -65 到 150 oC 引脚温度(焊接10秒) TLEAD 260 oC ESD (人体模型) >2000 V 注1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操 作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。 Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 5 XL6005电气特性 Ta = 25oC；除非特别说明。 符号 参数 条件 最小值 典型值 最大值 单位 图4的系统参数测量电路 VFB 反馈电压 Vin = 5V to 12V，Vout=24V Iload=100mA 209 220 231 mV η 效率 Vin=12V，Vout=24V Iout=1A - 92 - % 电气特性（直流参数） Vin = 12V，GND=0V，Vin与GND之间并联100uF/50V电容；Iout=100mA, Ta = 25℃；其他任意，除非特别说明。 参数 符号 条件 最小值 典型值 最大值 单位 输入电压 Vin 3.6 32 V 关机电流 IS VEN=0V 70 100 uA 静态电源电流 Iq VEN=2V, VFB=Vin 2.5 5 mA 振荡频率 Fosc 144 180 216 KHz 开关电流限值 IL VFB=0V 4 A MOS导通电阻 Rdson Vin=12V, ISW=4A 110 120 mohm EN脚阈值电压 VEN 高（开） 1.4 V 低（关） 0.8 EN脚输入漏电流 IH VEN=2V（开） 3 10 uA IL VEN=0V（关） 3 10 uA 最大占空比 DMAX VFB=0V 90 % Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 6 典型系统应用（VIN=12V，驱动11串1W LED灯） XL6005CIN47uF25VD1 SS36L1 47uh/3A+12V41253GNDVINSWFBENONOFFILED=0.22/RSRS350mASeries 11 1W LEDCOUT47uF50VC1105C2105 图5. XL6005系统测试电路（12V - 11串1W LED） 典型系统应用（VIN>=12V，驱动6串3W LED灯） XL6005CIN47uF25VD1 SS36L1 47uh/3A+12V41253GNDVINSWFBENONOFFILED=0.22/RSRS1050mASeries 6 3W LEDCOUT100uF50VC1105C2105 图6. XL6005系统测试电路（12V - 6串3W LED） Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 7 典型系统应用（VIN>=24V，驱动10串3W LED灯） XL6005CIN47uF35VD1 SS36L1 47uh/3A+24V41253GNDVINSWFBENONOFFILED=0.22/RSRSSeries 10 3W LEDCOUT100uF50VC1105C2105 图7. XL6005系统测试电路（24V - 10串3W LED） 典型系统应用（VIN>=12V，可驱动11串×40列白光LED组）XL6005D1 SS36L1 47uh/3AVIN41253GNDVINSWFBENONOFFN * 20mAILED=0.22/RSSeries 11 20ma White LEDRSSeries 11 20ma White LEDSeries 11 20ma White LEDN= 1~40 Units ParallelCIN47uF35VC1105COUT47uF50VC2105 图8. XL6005系统测试电路（VIN>=12V-11串40列白光LED组） Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 8 典型系统应用（SEPIC Buck-Boost LED驱动器） XL6005D1 SS38L1A 33uh/2AVIN41253GNDVINSWENONOFFBuck-Boost LED DriverInput 8V ~ 30VOutput Drive series 6 1W/3W LED FBL1B 33uh/2ACDC 22uF/50V350/1050mAILED=0.22/RSSeries 6 1W/3W LEDRSCIN47uF35VC1105COUT100uF50VC2105 图9. XL6005系统测试电路（Buck-Boost LED驱动器） 典型系统应用（VIN>=12V，可驱动8串2W LED灯，具有调光功能） XL6005D1 SS36L1 47uh/3A+12V41253GNDVINSWFBENONOFFSeries 8 2W LEDPWM DimmingR1R2R3C3105RSCIN47uF35VC1105COUT100uF50VC2105 图10. XL6005系统测试电路（12V-8 x 2W LED，具有调光功能） Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 9 典型系统应用 （LED 开路保护） 典型应用中添加合适的外围元器件可实现LED开路保护功能，选择不同的稳压二极管可将 LED开路输出电压限制在合适范围，稳压二极管的稳压值可选1.3倍的LED输出电压。 XL6005CIN47uF35VD1 SS36L1 47uh/3AVIN41253GNDVINSWFBENONOFFRSSeries LEDCOUT47uF63VC1105C2105DZZENERR1 2KILED=0.22/RSVDZ=1.3*VOUT<60V 图11. XL6005系统测试电路（LED 开路保护） Datasheet 180KHz 60V 4A开关电流升压型LED恒流驱动器 XL6005

Rev 1.1 www.xlsemi.com 10 物理尺寸 TO252-5L Symbol Dimensions In Millimeters Dimensions In Inches Min. Nom. Max. Min. Nom. Max. A 6.35 6.60 6.85 0.250 0.260 0.270 B 5.20 5.35 5.50 0.205 0.211 0.217 C 6.80 7.00 7.30 0.268 0.276 0.287 D 2.40 2.80 3.20 0.094 0.110 0.126 P 1.27 REF. 0.05 REF. S 0.50 0.65 0.80 0.020 0.026 0.031 G 0.40 0.50 0.63 0.016 0.020 0.025 H 2.20 2.30 2.40 0.087 0.091 0.094 J 0.45 0.52 0.58 0.018 0.020 0.023 K 0.00 0.08 0.15 0.000 0.003 0.006 L 0.90 1.20 1.77 0.035 0.047 0.064 M 5.40 5.80 6.20 0.213 0.228 0.244

合集下载

180KHz 60V 5A开关电流升压 升降压型DC-DC转换器 XL6019说明书

180KHz 60V 5A开关电流升压 升降压型DC-DC转换器 XL6019说明书

Datasheet

180KHz 60V 5A开关电流升压

/升降压型DC-DC转换器

XL6019

Rev 1.5

1 特点

 5V到40V宽输入电压范围

 单个反馈引脚控制正或负输出电压

 电流模式控制提供出色的瞬态响应

 1.25V输出电压采样电压

 固定180KHz开关频率

 最大5A开关电流

 SW内置过压保护功能

 出色的线性与负载调整率

 EN脚TTL关断功能

 内置功率MOS

 94%以上转换效率

 内置频率补偿功能

 内置软启动功能

 内置热关断功能

 内置限流功能

 TO263-5L封装

应用

 EPC/笔记本车载适配器

 升压、升降压转换

 手持式设备供电

描述

XL6019是一款专为升压、升降压设计的

单片集成电路，可工作在DC5V到40V输入电

压范围，低纹波，内置功率MOS。XL6019内

置固定频率振荡器与频率补偿电路，简化了电

路设计。

PWM控制环路可以调节占空比从

0~90%之间线性变化。内置过电流保护功能与

EN脚逻辑电平关断功能。

图1. XL6019封装

Datasheet

180KHz 60V 5A开关电流升压/升降压型DC-DC转换器

XL6019

Rev 1.5

2 引脚配置

FB

SW

EN

GNDVIN

12345TO263-5L

Metal Tab SW

图2. XL6019引脚配置

表1.引脚说明

引脚号 引脚名 描述

1 GND 接地引脚。

2 EN 使能引脚，低电平关机，高电平工作，悬空时为高电平。

3 SW 功率开关输出引脚，SW是输出功率的开关节点。

4 VIN 电源输入引脚，支持5V到40V DC范围电压输入，需要在VIN

与GND之间并联电解电容以消除噪声。

5 FB 输出电压采样引脚，FB参考电压为1.25V。

Datasheet

180KHz 60V 5A开关电流升压/升降压型DC-DC转换器

ZXY6005S说明书R2.1

ZXY6005S说明书R2.1

用户使用手册可编程大功率电源供应器型号ZXY-6005SRev2.1郑州明禾电子科技有限公司简介安全请勿自行在仪器上安装替代零件，请将仪器送到本部维修，以确保其安全特性。保修服务本公司对该产品自出货之日起，给与一年的质量保修。若需要维修，请将产品邮寄到我公司。寄给我们保修的产品，顾客须支付寄送时的单程运费，我们将负责支付回程运费。简介ZXY-6005S是单输出可编程大功率开关电源供应器。规格是60V,5A,300W，输出功率大，体积小，DC-DC模块化设计。同时配有TTL串行通讯接口，提供串行通信协议，支持用户二次开发，可根据您的设计和测试需求，提供多用途的解决方案。主要特殊功能和优点如下：基于BUCK架构的开关电源技术，工作频率高达150KHz非常宽的直流输入电压范围：DC13V～62V,适合多种前级输入电源操作按键和多功能编码器结合操作，方便易用高准确度和高分辨率10mV/1mA低纹波和低噪音恒流CC，恒压CV和输出状态ON指示灯LCD1602液晶显示可利用调节旋钮和按键，对电压和电流进行调节可以计量显示输出电压、输出电流、输出功率、输出电量(AH)，工作时间最小压差2V仍可以稳定工作具有输出关断功能键灵活开启或关闭输出M0~M9共10组参数设定，可以随时方便调出板载蜂鸣器操作提示或者报警功能方便易用的蓄电池三阶段充电智能控制功能具有TTL串口通讯，改进型通讯协议便于集中控制第一章仪器构成1.1电源的构成

1.DC直流输入2.功率MOS管3.DC直流输出4.输出状态指示灯扩展接口5.输出状态指示灯6.电压检测扩展接口7.编码器调节旋钮8.编码器扩展接口9.用户按键10.用户按键扩展接口11.LCD显示屏12.串行通讯接口13.蜂鸣器14.电源开关15.电源开关外部扩展接口

41.2按键介绍按键说明如下表按键名称以及功能向上翻页键，快速设定电压电流值向下翻页键，快速设定电压电流值<>/M存储调用、光标左右移动按键SEL选择键，设定参数选择OUT/OK确认键1.3电源的尺寸大小135mm(长)*95mm（宽）*38mm（高）第二章技术规格类别数据输入电压范围13V～62V输出电压调节范围0～60V输出电流调节范围0～5A输出功率0～300W输出电压设定分辨率10mV输出电流设定分辨率1mA电源效应CV小于0.5%+10mVCC小于1%+5mA负载效应CV小于0.5%+10mVCC小于1%+5mA输出纹波<20mVpp（输入54V，输出12V，电流3A）100Hz波动传输比<1/10000典型效率88%（输入54V，输出36V，电流3A）电压、电流显示精度10mV、1mA电压显示误差±1%+50mV电流显示误差±2%+10mA响应时间<50ms存储操作M0~M9共10组参数存储保护类型OTP、OVP、OCP、OPP、OAH、OFT散热方式板载散热器，请注意通风操作环境温度0～40℃存储环境温度-20～70℃使用环境室内使用设计，最大湿度80％第三章操作说明本章介绍本电源的详细使用方法。3.1快速入门本节以需要输出一个24.5V、3A为例，简要介绍电源的操作方法，使用户能够快速掌握电源的常规使用方法。1.启动电源本型号的输入电压范围是13V~62V，请确保您的前级输入电源电压在此范围内，否则可能不能工作或损坏机器，需要特别注意的是本电源是降压型电源，如果要输出24.5V，则输入要大于26V（保证大于1V的压差），然后连接前级电源的输出到本机器后面的输入端子，注意正负极不要接错。在确保电源输入连接正确后，可以打开电源开关，此时显示屏会亮，出现电压电流预设界面。显示的M0表示当前已经调入存储在M0的预设值，如果您在其他位置预存的参数需要调出来，可以反复按<>/M按键，就可以调出M1到M9的参数，OFF表示当前处于关断状态，E0表示是正常关断。1.设定您所需要电压电流值按下SEL按键，光标停留在电压的设定值，旋转编码器，调节到24.00V，然后按动“<>”按键，改变光标位置，继续调节电压设定在24.50V，如下图所示。再次按下SEL按键，光标停留在电流的设定值，旋转编码器，调节到3.000A再按一次SEL键光标消失2.输出状态的操作接好负载，按下OUT按键，机器正常输出，当负载电阻较大，电流达不到3A的时候，机器处于恒压CV模式，对应CV和ON指示灯亮。改变负载，使电流加大，当达到3A的时候，仪器处于恒流CC状态，此时电压会被拉低，对应CC和ON指示灯亮。可以看出，功率就是电压和电流的乘积，安时数是个累计量，随着时间逐渐增加。输出状态下，在光标没有显示的时候，按下↓按键可以清零安时数。按下↑按键，可以切换到时间显示，再次按下↓按键同样能够清零时间，如下所示：3.关闭输出如果不需要向负载输出了，可以按下OUT按键，此时切断输出。3.2详细操作说明本节详细介绍该电源的详细使用方法。1.各个功能分类在未输出并且光标没有显示的时候，按↑↓按键，或者旋转调节旋钮，可以切换不同的功能选项，如下所示：(1)SETU-CAL校准电压的测量值。(2)SETI-CAL校准电流的测量值。(3)SETOVP(E1)设定调节电压上限值。(4)SETOCP(E2)设定调节电流上限值。(5)SETOPP(E3)设定过功率保护值。(6)SETOAH(E4)设定过充电容量保护值。(7)SETOFFTIME(E5)设定超时保护值。(8)---SAVEDATA！---保存设定参数。(9)Startup：OFF设定开机是否开启(10)SystemRecover系统恢复(11)SoundEnable：ON

LED驱动器说明书

LED驱动器说明书

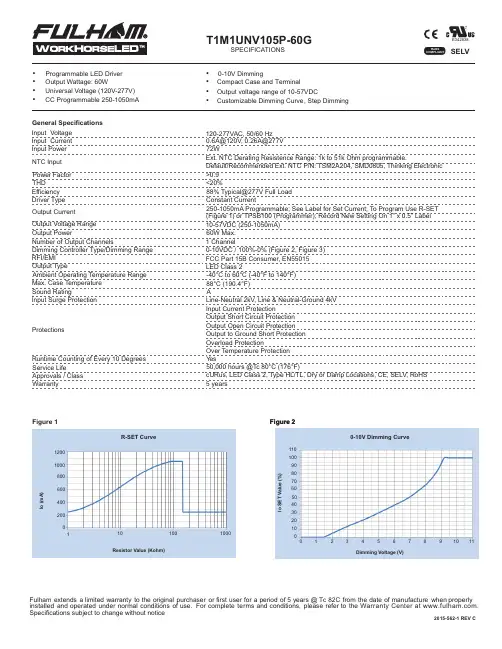

T1M1UNV105P-60G
