隧道模型创建的方法

Simulink中一般模型的创建方法

及其在系统仿真中的应用Ξ

刘文良,王　杰

(天津轻工业学院自动化工程系,天津300222)

摘要:介绍了计算软件MATLAB以及Simulink的功能特点,重点讨论了Simulink中利用S2函数创建一般模型的方法及在模糊控制系统仿真研究中的应用。关键词:MATLAB;系统仿真;模糊控制中图法分类号:TP39119 文献标识码:A文章编号:10012456X(1999)0420041205

AMETHODOFCREATINGGENERALMODELINSIMULINK

ANDITSAPPLICATIONONSYSTEMSIMULATION

LIUWen-liang,WANGJie(DepartmentofAutomationEngineering,TianjinInstituteofLightIndustry,Tianjin300222China)

Abstract:ThispaperintroducessomeadvancedfunctionsofsciencecalculatingsoftwareMATLABandsimulink,aimstodiscussamethodforcreatinggeneralmodelbyofS2functioninSimulinkToolbox,andgivessomeexamplesofapplicationinresearchonsimulationofFuzzycontrolsys2tem.Keywords:MATLAB;systemsimulation;Fuzzycontrol

MATLAB自1984年由美国MathWorks公司推向市场以来,历经十几年的发展,现已

成为国际公认的最优秀的科技应用软件。由于该软件具有功能强大,界面友善、语言自然,开

放性强等特点,使它获得对应用学科极强的适应力,在线性代数、矩阵分析、数值计算及优

化、数理统计和随机信号分析、信号和图象处理、控制理论分析和系统设计、过程控制、建模

第２４卷第２期　２００７年６月　苏州科技学院学报（自然科学版）　

Ｊｏｕｒｎａｌ　ｏｆ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　Ｓｕｚｈｏｕ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ）　Ｖ０１．２４　Ｎｏ．２　

Ｊｕｎ．２ｏ０７　

ＡｒｃＯｂｊｅｃｔｓ中三维模型的创建方法　

范力铭，吴健平，汪昊琦　

（华东师范大学地理信息科学教育部重点实验室，上海２０００６２）　

摘　要：ＡｒｃＧＩＳ软件系列提供了一种新的三维要素类型Ｍｕｌｔｉｐａｔｃｈ，在ＡｒｃＳｃｅｎｅ中能够显示Ｍｕｌｔｉｐａｔｃｈ类型的三维　模型，通过ＡｒｃＣａｔａｌｏｇ也可以创建空白的Ｍｕｌｔｉｐａｔｃｈ类型的数据集。但是，仅仅通过Ｄｅｓｋｔｏｐ的操作不能编辑或者修　

改Ｍｕｌｔｉｐａｔｃｈ。从ＡｒｃＯｂｅｊｅｃｔｓ开发角度，介绍了创建Ｍｕｈｉｐａｔｃｈ三维模型的两种方法：直接创建Ｍｕｌｄｐａｔｃｈ和将其他　三维建模软件创建的三维模型转化为Ｍｕｌｔｉｐａｔｃｈ，并以校园三维查询系统为例，比较了其优缺点。　

关键词：三维ＧＩＳ；ＡｒｃＯｂｊｅｃｔｓ　Ｍｕｌｔｉｐａｔｃｈ　

中图分类号：ＴＰ２７４　文献标识码：Ａ　文章编号：１６７２—０６８７（２００７）０２—００５４—０５　

１　引言　

近年来，传统的二维地理信息系统（二维ＧＩＳ）有了长足的发展，但是二维ＧＩＳ将现实世界简化为平面上　的二维投影的概念模型注定了它在描述三维空间现象上的缺陷。克服这一缺陷迫切需要深入研究三维空间　的ＧＩＳｆ”。　

三维地理信息系统（三维ＧＩＳ）是目前国内外学术界研究的热点。三维ＧＩＳ能更真实更直观地反映客观　世界中的实体，并且在二维平面坐标系加入了高程信息，具有更加丰富的数据类型。现有的三维ＧＩＳ系统　

中，在查询等功能上还比较弱，在数据的处理上很多还是局限于原有的二维矢量数据模型，将第三维信息如　

高程等作为属性信息看待。三维ＧＩＳ中还有一个难点就是表面的动态建模，复杂特征物体的三维表示需要　有效的表面建模技术【２１。在建筑物三维建模方面，目前已有大量的研究：孙敏嘲等提出的基于几何元素的三维　

骨架模型概述和创建方法

时间: 2011-04-08 / 分类:

组件 / 3个评论

发表评论

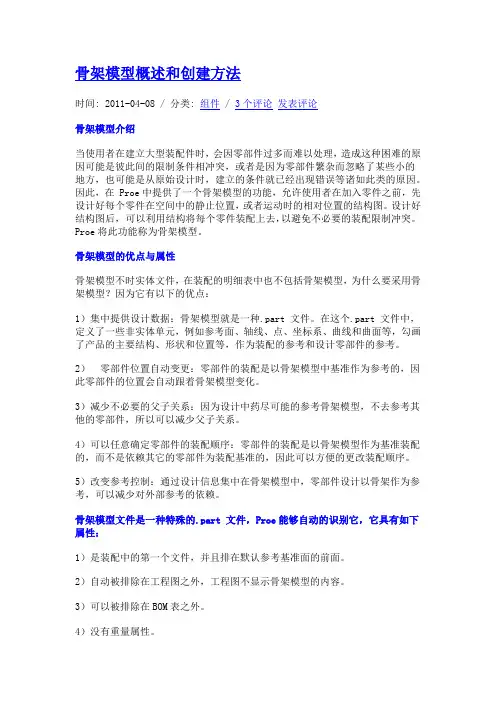

骨架模型介绍

当使用者在建立大型装配件时，会因零部件过多而难以处理，造成这种困难的原因可能是彼此间的限制条件相冲突，或者是因为零部件繁杂而忽略了某些小的

地方，也可能是从原始设计时，建立的条件就已经出现错误等诸如此类的原因。因此，在 Proe中提供了一个骨架模型的功能，允许使用者在加入零件之前，先设计好每个零件在空间中的静止位置，或者运动时的相对位置的结构图。设计好结构图后， 可以利用结构将每个零件装配上去，以避免不必要的装配限制冲突。Proe将此功能称为骨架模型。

骨架模型的优点与属性

骨架模型不时实体文件，在装配的明细表中也不包括骨架模型，为什么要采用骨架模型？因为它有以下的优点：

1）集中提供设计数据：骨架模型就是一种.part 文件。在这个.part 文件中，定义了一些非实体单元，例如参考面、轴线、点、坐标系、曲线和曲面等，勾画了产品的主要结构、形状和位置等，作为装配的参考和设计零部件的参考。

2） 零部件位置自动变更：零部件的装配是以骨架模型中基准作为参考的，因此零部件的位置会自动跟着骨架模型变化。

3）减少不必要的父子关系：因为设计中药尽可能的参考骨架模型，不去参考其他的零部件，所以可以减少父子关系。

4）可以任意确定零部件的装配顺序：零部件的装配是以骨架模型作为基准装配的，而不是依赖其它的零部件为装配基准的，因此可以方便的更改装配顺序。

5）改变参考控制：通过设计信息集中在骨架模型中，零部件设计以骨架作为参考，可以减少对外部参考的依赖。

骨架模型文件是一种特殊的.part 文件，Proe能够自动的识别它，它具有如下属性：

1）是装配中的第一个文件，并且排在默认参考基准面的前面。

2）自动被排除在工程图之外，工程图不显示骨架模型的内容。

3）可以被排除在BOM表之外。

4）没有重量属性。 默认状态下，每个装配件只能由一格骨架模型，当产品比较复杂时，一个骨架模型需要包括的信息太多，可以采用多个骨架模型相互配合分工，完成设计信息的提供和参考。

2014年12期

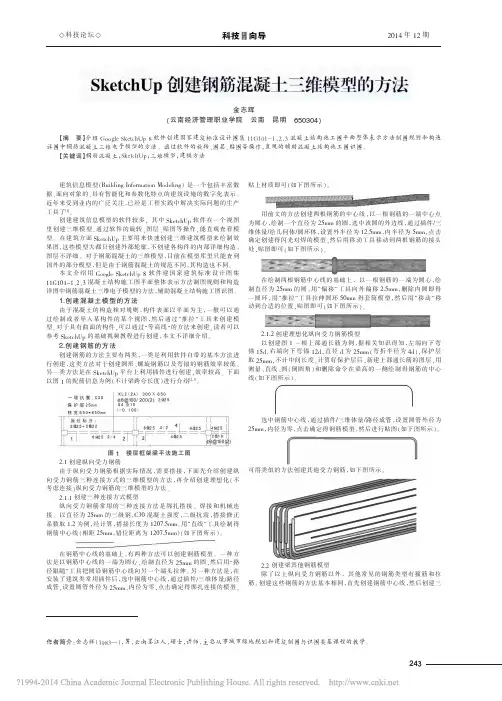

作者简介：金志辉（1983—），男，云南墨江人，硕士，讲师，主要从事城市绿地规划和建筑制图与识图类基课程的教学。建筑信息模型（BuildingInformationModeling）是一个包括丰富数据、面向对象的、具有智能化和参数化特点的建筑设施的数字化表示。近年来受到业内的广泛关注，已经是工程实践中解决实际问题的生产工具了[1]。创建建筑信息模型的软件较多，其中SketchUp软件在一个视图里创建三维模型，通过软件的旋转、图层、贴图等操作，能直观查看模型。在建筑方面SketchUp主要用来快速创建三维建筑模型来绘制效果图，这些模型大都只创建外部轮廓，不创建各构件的内部详细构造，图层不详细。对于钢筋混凝土的三维模型，目前在模型库里只能查到国外的部分模型，但是由于钢筋混凝土的规范不同，其构造也不同。本文介绍用GoogleSketchUp8软件建国家建筑标准设计图集11G101-1、2、3混凝土结构施工图平面整体表示方法制图规则和构造详图中钢筋混凝土三维电子模型的方法，辅助混凝土结构施工图识图。1．创建混凝土模型的方法由于混凝土的构造相对规则，构件表面以平面为主，一般可以通过绘制或者导入某构件的某个视图，然后通过“推拉”工具来创建模型。对于具有曲面的构件，可以通过“等高线”的方法来创建。读者可以参考SketchUp的基础视频教程进行创建，本文不详细介绍。2.创建钢筋的方法创建钢筋的方法主要有两类，一类是利用软件自带的基本方法进行创建，这类方法对于创建圆形、螺旋钢筋以及弯锚的钢筋效率较低。另一类方法是在SketchUp平台上利用插件进行创建，效率较高。下面以图1的配筋信息为例（不计梁跨夸长度）进行介绍[2-3]。图1楼层框架梁平法施工图2.1创建纵向受力钢筋由于纵向受力钢筋根据实际情况，需要搭接，下面先介绍创建纵向受力钢筋三种连接方式的三维模型的方法，再介绍创建理想化（不考虑连接）纵向受力钢筋的三维模型的方法。2.1.1创建三种连接方式模型纵向受力钢筋常用的三种连接方法是绑扎搭接、焊接和机械连接。以直径为25mm的三级钢，C30混凝土强度，二级抗震，搭接修正系数取1.2为例，经计算，搭接长度为1207.5mm。用“直线”工具绘制得钢筋中心线（相距25mm，错位距离为1207.5mm）（如下图所示）。在钢筋中心线的基础上，有两种方法可以创建钢筋模型。一种方法是以钢筋中心线的一端为圆心，绘制直径为25mm的圆，然后用“路径跟随”工具把圆沿钢筋中心线向另一个端头拉伸。另一种方法是，在安装了建筑类常用插件后，选中钢筋中心线，通过插件/三维体量/路径成管，设置圆管外径为25mm，内径为零，点击确定得绑扎连接的模型，贴上材质即可（如下图所示）。用前文的方法创建两根钢筋的中心线，以一根钢筋的一端中心点为圆心，绘制一个直径为25mm的圆，选中该圆的外边线，通过插件/三维体量/绘几何体/圆环体，设置外半径为12.5mm，内半径为5mm，点击确定创建得闪光对焊的模型，然后用移动工具移动到两根钢筋的接头处，贴图即可（如下图所示）。在绘制两根钢筋中心线的基础上，以一根钢筋的一端为圆心，绘制直径为25mm的圆，用“偏移”工具向外偏移2.5mm，删除内圆即得一圆环，用“推拉”工具拉伸圆环50mm得套筒模型，然后用“移动”移动到合适的位置，贴图即可（如下图所示）。2.1.2创建理想化纵向受力钢筋模型以创建图1一根上部通长筋为例，据相关知识得知，左端向下弯锚15d，右端向下弯锚12d，直径d为25mm（弯折半径为4d），保护层取25mm，不计中间长度。计算好保护层后，新建上部通长筋的图层，用测量、直线、圆（倒圆角）和删除命令在梁高的一侧绘制得钢筋的中心线（如下图所示）。选中钢筋中心线，通过插件/三维体量/路径成管，设置圆管外径为25mm，内径为零，点击确定得钢筋模型，然后进行贴图（如下图所示）。可用类似的方法创建其他受力钢筋，如下图所示。2.2创建梁其他钢筋模型除了以上纵向受力钢筋以外，其他常见的钢筋类型有箍筋和拉筋。创建这些钢筋的方法基本相同，首先创建钢筋中心线，然后创建三ＳｋｅｔｃｈＵｐ创建钢筋混凝土三维模型的方法金志辉（云南经济管理职业学院云南昆明650304）【摘要】介绍GoogleSketchUp8软件创建国家建筑标准设计图集11G101-1、2、3混凝土结构施工图平面整体表示方法制图规则和构造详图中钢筋混凝土三维电子模型的方法。通过软件的旋转、图层、贴图等操作，直观的辅助混凝土结构施工图识图。【关键词】钢筋混凝土；SketchUp；三维模型；建模方法◇科技论坛◇2432014年12期
