井字架安全操作规程

中铁建工集团有限公司 奥兰2100套商品房项目物料提升机使用、维护管理制度

奥兰2100套商品房项目

物料提升机使用、维修管理制度

方案编号 版次 编制人 审核人 审批人 实施时间

中铁建工集团有限公司

奥兰2100套商品房项目部中铁建工集团有限公司 奥兰2100套商品房项目物料提升机使用、维护保养管理制度

一、工程概况：

1.1.工程信息

序号 项 目 内 容

1 工程名称 奥兰2100套商品房项目

2 工程地址 阿尔及利亚奥兰省

3 建设单位 江苏荣飞/河北鹏晖

4 勘查单位 阿尔及利亚勘测公司

5 设计单位 ARTAS

6 监理单位 MHT

7 质量监督单位 CTC

8 施工总承包单位 中铁建工集团有限公司

9 施工主要分包单位 江苏荣腾劳务有限公司、河北天海劳务有限公司

1.2.设计概况

序号 项 目 内 容

1 建筑功能 商品房

2 建筑特点 剪力墙结构

3 建筑面积 319283.59

5 建筑高度 R+5楼 R+9楼

总高度（m） 18.36 30.06

檐口高度（m） 19.01 30.71

基坑深度（m） -3.06 -3.06

6 结构形式 基础 筏板基础（R+9）/条形基础（R+5）

主体 剪力墙结构

7 结构建筑尺寸 内墙（mm） 150

外墙（mm） 150

楼板（mm） 150

8 装修做法 外墙 砂浆涂料

内墙 砂浆涂料

根据施工组织设计的要求，本工程的垂直运输物料提升机R+9楼栋采用快速物料提升机，R+5楼栋采用项目部自制的。物料提升机安装高度分别为：33米和20米。

二、物料提升机安全操作规程：

1、卷扬机作业人员须经培训，熟悉井字架和卷扬机技术性能、机械性能、安全知识和管理制度，考核合格后，持证上岗。不准将卷扬机机交给无证人员操作,奥兰2100套项目由于地处阿尔及利亚地区，可能会存在当地工人操作井架的现象，项目部特要求，所有井架操作人员必须经过项目部的考核，合格后方能上岗，针对井架钥匙必须由经过培训后的人员保管，并在项目部登记造册，如要将钥匙交予其他人，必须交予有培训证书的人员，并要求其出示培训合格证件。

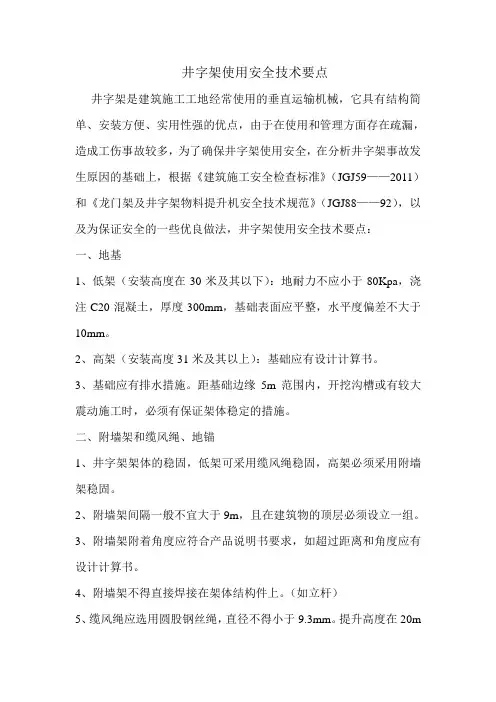

井字架使用安全技术要点

井字架是建筑施工工地经常使用的垂直运输机械，它具有结构简单、安装方便、实用性强的优点，由于在使用和管理方面存在疏漏，造成工伤事故较多，为了确保井字架使用安全，在分析井字架事故发生原因的基础上，根据《建筑施工安全检查标准》（JGJ59——2011）和《龙门架及井字架物料提升机安全技术规范》（JGJ88——92），以及为保证安全的一些优良做法，井字架使用安全技术要点：

一、地基

1、低架（安装高度在30米及其以下）：地耐力不应小于80Kpa，浇注C20混凝土，厚度300mm，基础表面应平整，水平度偏差不大于10mm。

2、高架（安装高度31米及其以上）：基础应有设计计算书。

3、基础应有排水措施。距基础边缘5m范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。

二、附墙架和缆风绳、地锚

1、井字架架体的稳固，低架可采用缆风绳稳固，高架必须采用附墙架稳固。

2、附墙架间隔一般不宜大于9m，且在建筑物的顶层必须设立一组。

3、附墙架附着角度应符合产品说明书要求，如超过距离和角度

应有设计计算书。

4、附墙架不得直接焊接在架体结构件上。（如立杆）

5、缆风绳应选用圆股钢丝绳，直径不得小于9.3mm。提升高度在20m及其以下时，不少于一组；提升高度在21—30m时，不少于二组。 6、缆风绳应在架体四角有横向缀件的同一水平面上对称设置，应采取措施防止钢材对缆风绳的的剪切破坏。

7、缆风绳与地面夹角不应大于600，不得利用树木、电杆或堆放构件等作地锚。

8、地锚应根据土质情况及受力大小设置，并应经过计算。当地锚无设计计算规定时，可采用脚手钢管（φ48）或角钢（L75×6），不小于2根并排设置，间距不小于0.5m，打入深度不小于1.7m，桩顶部应有缆风绳防滑措施。

三、进料口防护棚

进料口防护棚必须独立搭设，严禁利用架体做支撑搭设，顶部能防止穿透的双层防护棚，宽度不小于架体宽度，长度低架大于3米、高架大于5米。进料口应挂设警示和限载重量标示。

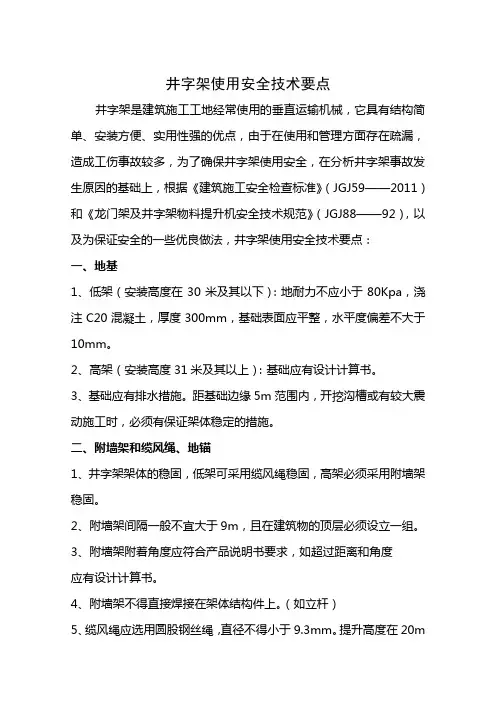

井字架使用安全技术要点

井字架是建筑施工工地经常使用的垂直运输机械，它具有结构简单、安装方便、实用性强的优点，由于在使用和管理方面存在疏漏，造成工伤事故较多，为了确保井字架使用安全，在分析井字架事故发生原因的基础上，根据《建筑施工安全检查标准》（JGJ59——2011）和《龙门架及井字架物料提升机安全技术规范》（JGJ88——92），以及为保证安全的一些优良做法，井字架使用安全技术要点：

一、地基

1、低架（安装高度在30米及其以下）：地耐力不应小于80Kpa，浇注C20混凝土，厚度300mm，基础表面应平整，水平度偏差不大于10mm。

2、高架（安装高度31米及其以上）：基础应有设计计算书。

3、基础应有排水措施。距基础边缘5m范围内，开挖沟槽或有较大震动施工时，必须有保证架体稳定的措施。

二、附墙架和缆风绳、地锚

1、井字架架体的稳固，低架可采用缆风绳稳固，高架必须采用附墙架稳固。

2、附墙架间隔一般不宜大于9m，且在建筑物的顶层必须设立一组。

3、附墙架附着角度应符合产品说明书要求，如超过距离和角度应有设计计算书。

4、附墙架不得直接焊接在架体结构件上。（如立杆）

5、缆风绳应选用圆股钢丝绳，直径不得小于9.3mm。提升高度在20m 及其以下时，不少于一组；提升高度在21-30m时，不少于二组。

6、缆风绳应在架体四角有横向缀件的同一水平面上对称设置，应采取措施防止钢材对缆风绳的的剪切破坏。

7、缆风绳与地面夹角不应大于600，不得利用树木、电杆或堆放构件等作地锚。

8、地锚应根据土质情况及受力大小设置，并应经过计算。当地锚无设计计算规定时，可采用脚手钢管（φ48）或角钢（L75×6），不小于2根并排设置，间距不小于0.5m，打入深度不小于1.7m，桩顶部应有缆风绳防滑措施。

三、进料口防护棚

进料口防护棚必须独立搭设，严禁利用架体做支撑搭设，顶部能防止穿透的双层防护棚，宽度不小于架体宽度，长度低架大于3米、高架大于5米。进料口应挂设警示和限载重量标示。

普陀山福利中心1#楼工程

井字架物料提升机安装使用

安

全

监

理

细

则

编制：

审核：

舟山百汇工程建设监理有限公司

普陀山福利中心1#楼监理项目部

2013年4月15日

普陀山福利中心1#楼工程

井字架物料提升机安装使用安全监理细则

一、工程概况：

普陀山福利中心1#楼工程项目部位于普陀山，为七层现浇框架结构，局部一层，建筑面积7221.6m2，建筑抗震按7度设防，耐火等级为二级，正常使用年限50年。1-2层层高为4.5m,3-7层为标准层层高为3.5m

勘察单位：浙江省工程勘察院

设计单位：浙江华之建筑设计有限公司

建设单位：舟山市普陀山风景名胜区管理委员会

监理单位：舟山市百汇工程建设监理有限公司

施工单位：舟山大沙建筑工程有限公司

二、监理依据

1、《建筑工程安全生产管理条例》；

2、《建筑施工安全检查标准》JGJ59-99；

3、《建筑机械使用安全技术规程》JGJ33-2001；

4、《龙门架及井架物料提升机安全技术规范》JGJ88-92；

5、已批准的《监理规划》；

6、施工组织设计。

三、井架监理控制要点：

（一）、一般规定

1、井字架出厂时应有产品合格证，并附有该型号规格的检验报告、生产许可证副本及随机资料；

2、安装拆卸前应有经过审批的技术方案，安装拆卸人员应经过书面的安全技术交底；

3、所有安装拆卸及操作人员必须是经过培训合格，取得上岗证书，并接受进场安全教育；

4、安装拆卸人员应遵守高处作业规范，佩戴安全帽、安全带、穿软底鞋，并设立警戒区禁止人员和车辆进入；

5、安装拆卸作业中，应通过设置临时缆风绳或支撑确保架体的稳定，架体自由高度不得超过2个标准节（一般不大于8m），作业时严禁抛掷物件；

6、井字架安装完毕，必须经过验收后方可投入使用；

7、施工单位应根据井字架的类型制订操作规程，建立管理制度及检修制度，并对每台井字架建立设备技术档案。

（二）、地基

1、低架（安装高度在30米及其以下）：地耐力不应小于80Kpa，浇注C20混凝土，厚度300mm，基础表面应平整，水平度偏差不大于10mm；
