第四节 井底车场及硐室施工测量

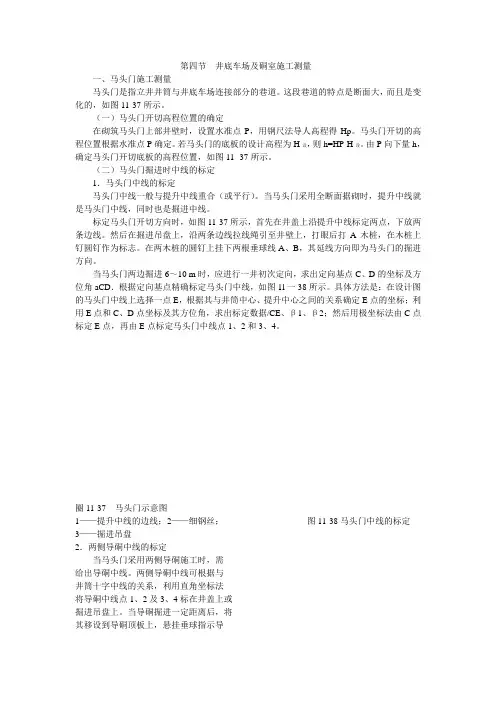

一、马头门施工测量
马头门是指立井井筒与井底车场连接部分的巷道。这段巷道的特点是断面大,而且是变化的,如图11-37所示。
(一)马头门开切高程位置的确定
在砌筑马头门上部井壁时,设置水准点P,用钢尺法导人高程得Hp。马头门开切的高程位置根据水准点P确定。若马头门的底板的设计高程为H设,则h=HP-H设。由P向下量h,确定马头门开切底板的高程位置,如图11- 37所示。
(二)马头门掘进时中线的标定
1.马头门中线的标定
马头门中线一般与提升中线重合(或平行)。当马头门采用全断面据砌时,提升中线就是马头门中线,同时也是掘进中线。
标定马头门开切方向时,如图11-37所示,首先在井盖上沿提升中线标定两点,下放两条边线。然后在掘进吊盘上,沿两条边线拉线绳引至井壁上,打眼后打A木桩,在木桩上钉圆钉作为标志。在两木桩的圆钉上挂下两根垂球线A、B,其延线方向即为马头门的掘进方向。
当马头门两边掘进6~10 m时,应进行一井初次定向,求出定向基点C、D的坐标及方位角aCD.根据定向基点精确标定马头门中线,如图1l一38所示。具体方法是:在设计图的马头门中线上选择一点E,根据其与井筒中心、提升中心之间的关系确定E点的坐标;利用E点和C、D点坐标及其方位角,求出标定数据/CE、β1、β2;然后用极坐标法由C点标定E点,再由E点标定马头门中线点1、2和3、4。
圈11-37 马头门示意图
1——提升中线的边线;2——细钢丝; 图11-38马头门中线的标定
3——掘进吊盘
2.两侧导硐中线的标定
当马头门采用两侧导硐施工时,需
给出导硐中线。两侧导硐中线可根据与
井筒十字中线的关系,利用直角坐标法
将导硐中线点1、2及3、4标在井盖上或
220 第十一章 三角高程测量

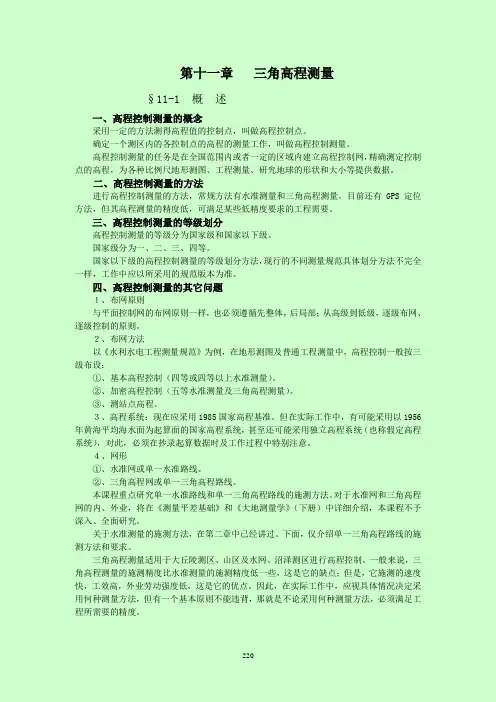

§11-1 概 述
一、高程控制测量的概念
采用一定的方法测得高程值的控制点,叫做高程控制点。
确定一个测区内的各控制点的高程的测量工作,叫做高程控制测量。
高程控制测量的任务是在全国范围内或者一定的区域内建立高程控制网,精确测定控制点的高程,为各种比例尺地形测图、工程测量、研究地球的形状和大小等提供数据。
二、高程控制测量的方法
进行高程控制测量的方法,常规方法有水准测量和三角高程测量。目前还有GPS 定位方法,但其高程测量的精度低,可满足某些低精度要求的工程需要。
三、高程控制测量的等级划分
高程控制测量的等级分为国家级和国家以下级。
国家级分为一、二、三、四等。
国家以下级的高程控制测量的等级划分方法,现行的不同测量规范具体划分方法不完全一样,工作中应以所采用的规范版本为准。
四、高程控制测量的其它问题
1、布网原则
与平面控制网的布网原则一样,也必须遵循先整体,后局部;从高级到低级,逐级布网、逐级控制的原则。
2、布网方法
以《水利水电工程测量规范》为例,在地形测图及普通工程测量中,高程控制一般按三级布设:
①、基本高程控制(四等或四等以上水准测量)。
②、加密高程控制(五等水准测量及三角高程测量)。
③、测站点高程。
3、高程系统:现在应采用1985国家高程基准。但在实际工作中,有可能采用以1956年黄海平均海水面为起算面的国家高程系统,甚至还可能采用独立高程系统(也称假定高程系统),对此,必须在抄录起算数据时及工作过程中特别注意。
4、网形
①、水准网或单一水准路线。
②、三角高程网或单一三角高程路线。
!-

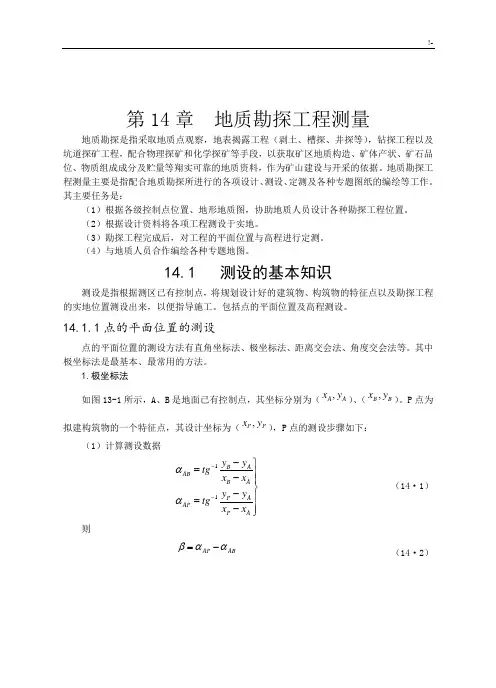

第14章 地质勘探工程测量
地质勘探是指采取地质点观察,地表揭露工程(剥土、槽探、井探等),钻探工程以及坑道探矿工程,配合物理探矿和化学探矿等手段,以获取矿区地质构造、矿体产状、矿石品位、物质组成成分及贮量等翔实可靠的地质资料,作为矿山建设与开采的依据。地质勘探工程测量主要是指配合地质勘探所进行的各项设计、测设、定测及各种专题图纸的编绘等工作。其主要任务是:
(1)根据各级控制点位置、地形地质图,协助地质人员设计各种勘探工程位置。
(2)根据设计资料将各项工程测设于实地。
(3)勘探工程完成后,对工程的平面位置与高程进行定测。
(4)与地质人员合作编绘各种专题地图。
14.1 测设的基本知识
测设是指根据测区已有控制点,将规划设计好的建筑物、构筑物的特征点以及勘探工程的实地位置测设出来,以便指导施工。包括点的平面位置及高程测设。
14.1.1点的平面位置的测设
点的平面位置的测设方法有直角坐标法、极坐标法、距离交会法、角度交会法等。其中极坐标法是最基本、最常用的方法。
1.极坐标法
如图13-1所示,A、B是地面已有控制点,其坐标分别为(,AAxy)、(,BBxy)。P点为拟建构筑物的一个特征点,其设计坐标为(,PPxy),P点的测设步骤如下:
(1)计算测设数据
11BAABBAPAAPPAyytgxxyytgxx (14·1)
则
APAB (14·2) !-
22BPBPDxxyy (14·3)
(2)在A点安置经纬仪,盘左瞄准B点,读取水平度盘读数b左。计算出瞄准P点时,水平度盘的应读数Pb左左。转动照准部,使水平度盘读数等于P左。沿着视线方向量出AP=D,定出P点的初步位置P′。

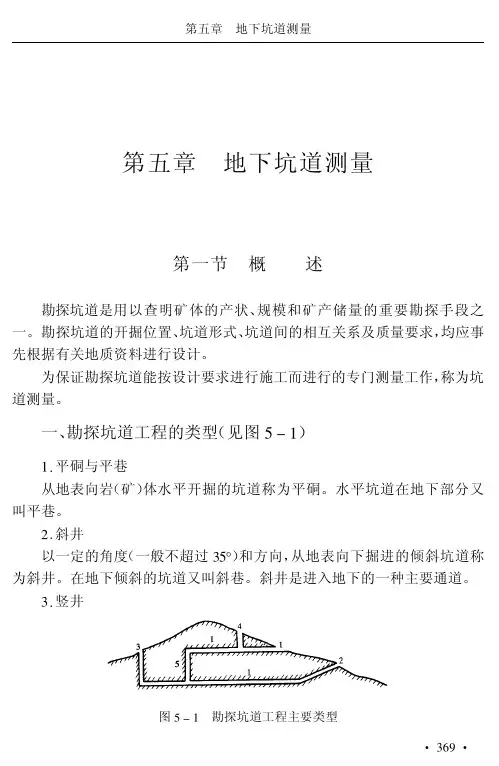

第五章地下坑道测量
第一节概述
勘探坑道是用以查明矿体的产状、规模和矿产储量的重要勘探手段之
一。勘探坑道的开掘位置、坑道形式、坑道间的相互关系及质量要求,均应事
先根据有关地质资料进行设计。
为保证勘探坑道能按设计要求进行施工而进行的专门测量工作,称为坑
道测量。
一、勘探坑道工程的类型(见图!"#)
#$平硐与平巷
从地表向岩(矿)体水平开掘的坑道称为平硐。水平坑道在地下部分又
叫平巷。
%$斜井
以一定的角度(一般不超过&!’)和方向,从地表向下掘进的倾斜坑道称
为斜井。在地下倾斜的坑道又叫斜巷。斜井是进入地下的一种主要通道。
&$竖井
图!"#勘探坑道工程主要类型
·()&
·第五章地下坑道测量
!"平硐、平巷;#"斜井;$"坚井;%"通天井(小竖井);&"盲井竖井是一种直通地下且深度与断面较大的铅垂方向坑道,也是进入地下
的一种主要通道。竖井的断面形状有圆形、长方形和正方形三种。
此外,在勘探坑道工程中,还包括垂直向上开挖的天井和沿垂直方向连
接上、下平巷的盲井和倾斜巷道等。
二、坑道测量的内容和特点
勘探工程属于地下工程的一种形式。地下工程还包括各种隧道工程、矿山开采中的巷道工程、城市地下铁道工程、人防工程等。我们把配合地下工
程施工的测量工作称为地下工程测量,而这些地下工程施工的测量工作在内
容和方法上都有很多相同之处。这里以坑道测量为例,简要叙述地下工程测
量的主要内容和特点。
!’指导开挖
为使坑道按照设计要求掘进,在整个施工过程中,都需要正确地定出开
挖方向,这项工作又称为坑道定线。坑道定线包括两项内容:一是定方向线,
也称定中线,用中线控制坑道的掘进方位;二是定坡度线,也称定腰线,用腰
线控制坑道掘进的坡度。
#’建立地下平面与高程控制系统
按照与地面控制测量统一的平面和高程系统,以必要的精度,采用经纬
仪导线测量和水准测量域三角高程测量)的方法,建立地下平面和高程控制
系统。地下导线点和高程控制点是坑道定线的依据,同时也是测制坑道平面
图、地下建筑物施工放样及地下坑道间相互联系的依据。
