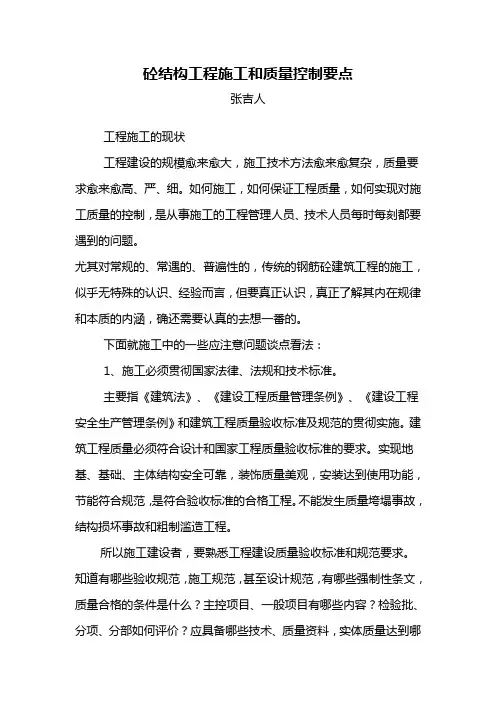

砼结构工程施工和质量控制要点

砼结构工程施工和质量控制要点

张吉人

工程施工的现状

工程建设的规模愈来愈大;施工技术方法愈来愈复杂;质量要求愈来愈高、严、细..如何施工;如何保证工程质量;如何实现对施工质量的控制;是从事施工的工程管理人员、技术人员每时每刻都要遇到的问题..

尤其对常规的、常遇的、普遍性的;传统的钢筋砼建筑工程的施工;似乎无特殊的认识、经验而言;但要真正认识;真正了解其内在规律和本质的内涵;确还需要认真的去想一番的..

下面就施工中的一些应注意问题谈点看法：

1、施工必须贯彻国家法律、法规和技术标准..

主要指建筑法、建设工程质量管理条例、建设工程安全生产管理条例和建筑工程质量验收标准及规范的贯彻实施..建筑工程质量必须符合设计和国家工程质量验收标准的要求..实现地基、基础、主体结构安全可靠;装饰质量美观;安装达到使用功能;节能符合规范;是符合验收标准的合格工程..不能发生质量垮塌事故;结构损坏事故和粗制滥造工程..

所以施工建设者;要熟悉工程建设质量验收标准和规范要求..知道有哪些验收规范;施工规范;甚至设计规范;有哪些强制性条文;质量合格的条件是什么 主控项目、一般项目有哪些内容 检验批、分项、分部如何评价 应具备哪些技术、质量资料;实体质量达到哪些效果;才是安全、可靠、美观、可用;才可以交付使用..

这是施工的组织者、管理者、操作者首先应了解和掌握的..我们的一切建设活动;实际上都是置于建筑的法规和技术法则之下进行的..

2、掌握建筑专业理论知识和熟悉设计图纸是搞好工程施工的前提和重要程序..

房屋建筑基本知识、房屋建筑结构原理和房屋建筑专业设计方法;是房屋建筑科学知识的理论基础和结晶..深入地了解房屋建筑专业理论和设计方法及其实施的手段;才能从根本上认识建筑的本质、作用、设计、施工方法的规律;才能正确的建设工程..

当前最为复杂的建筑结构的理论主要反映在地基、基础和建筑抗震理论方面;并体现在地基、基础的设计和抗震设计上..了解这些理论和知识才能适应建筑科学技术不断的发展;适应当代最新科技发展对我们的影响..

由此在具体的施工建设中;熟悉图纸;通过阅图;了解建筑的规模造型和体形;结构类型、受力特点、地基处理、材料应用;技术要求;由此确定施工方案、施工顺序、技术方法和措施;确定施工技术路线;一切都源于所设计的房屋各自不同的功能和特点所决定的..

重点解决设计图纸中存在重大技术方面的矛盾;建筑、结构、安装各专业之间的矛盾;设计和施工方面的矛盾;避免结构发生安全性问题荷载裂缝、沉降裂缝;满足使用功能要求.. 因此;详细审图;修正设计错误和各种问题;以及设计上的不细致;不符合实际之处;是搞好工程施工和质量控制的关键程序;主要原则之一..

3、搞好施工组织;正确选择施工技术方法是工程施工控制、管理的前提..

如何施工;如何控制施工质量;根本的方法在于对施工的组织和施工技术方法的选择问题..编制施工方案;确定施工程序;采用技术方法;严格施工成品的检查、验收;实现对施工和质量的控制..

施工组织在于施工管理者的总体布置和安排..现场管理涉及多个方面;材料调配;机械选择;劳务安排;进度控制;技术措施;编制方案;出据数据;作业指导;汇总资料;场区布置;安全设施;协调矛盾;事故处理等等施工事宜;施工现场文明施工和有序的施工生产状况..

施工技术方法是根据具体结构的特点而采取的施工手段措施..如钢筋砼结构所采取的模板施工技术;钢筋;砼工程的施工技术;钢结构中的焊接或者螺栓连接、吊装的施工技术;还有装饰、安装的施工技术..施工技术方法影响工程的质量、效率和效益;决定施工质量所能达到的水平水准..

4、工程施工和质量控制要点

4.1 原材料施工控制

对进场材料进行检验;一是外观、形状、尺寸、色泽等等;再一个是内在质量..应该符合有关材质标准和设计要求..尤其对建筑结构材料进行进场复试..如建设部规定的8种主要结构材料见证取样;进场复试：钢筋、钢筋连接件、水泥、砖、砂浆、砼试件、防水材料、外加剂..节能施工质量验收规范中的保温板;建筑外窗气密性;幕墙样品气密性、散热器、采暖散热器、冷热源系统试验;电缆、电线电阻值的检测..按规定的数量取样;试验;材质合格才能用于工程结构的使用..原材料不合格;施工不合格;结构是不能保证安全的;材料是最根本的物质基础;是必须严格把关的..

4.2 平面放线和标高测量的施工控制

工程施工中的基坑放线;打桩放线;垫层放线;楼层放线和标高测量;决定建筑的位置、平面布局、建筑竖向层高和总高;建筑形状的实现..

认真仔细的进行各种放线和测量;对放线过程的每一步实施全复查;避免错误非常重要..放线、测量不能出错;马虎不得..准确量测房屋总尺寸;开间;入深尺寸;构件截面尺寸、形状、位置、尺寸误差精确度的控制;是决定平面上"建筑"实现的第一位质量控制要求..竖向标高结构楼层和构件空间高度及位置的控制也必须准确..

拉紧钢尺;绷紧通线;弹好墨线;用准仪器;看清塔尺;把图纸上的尺寸测试到大地上;准确无误才是真正实现施工和质量的控制..

4.3 桩基、复合地基施工控制

当前的建筑主要是高层建筑10 ~ 30层;≤100m..一般天然地基多数不能满足建筑荷重基底压力的要求;地基承载力不足;地基变形过大..因此设计上要根据建筑荷重;基础形式;地基土质;成桩机械选择对地基的处理..常采用的地基处理方案有：复合地基砂桩、碎石桩、水泥土搅拌桩、CFG桩等;砼桩基砼后压浆灌注桩、预应力高强砼预制管桩..

桩基础和复合地基桩的施工是极其重要的;桩的施工质量如何直接影响工程的安全性..一般设计的复合地基承载力、桩基承载力高于基底压力;fa≥Pk 静载荷试验又是以2倍的承载力的试验压力进行检验;因此绝大多数工程承载力是否满足要求;成桩质量非常关键..因地基土质与设计选择桩型不当的情况除外..

经处理以后的地基;地基或桩基承载力试验结果必须符合设计要求..并提供检测试验的结果和报告;才可以验收使用..

施工和质量控制要点:

1桩位放线

2桩基就位对中

3开钻施工

4成桩方法下料、搅拌、激振等等;填写施工记录

5桩体材料质量及配合比

6垂直度

7桩长度

8桩位检查 9桩的载荷试验及桩身完整性检测;提供试验报告

10桩的施工质量问题的处理

11桩施工效果竣工图

12桩的检验批验收记录签认

13桩基子分部工程质量验收

对施工完的桩;如发生有承载力不足;桩位超偏差;往往是难以进行返工的;只能采取补救措施;多数需要设计上加以解决;必要时采取专家论证形式进行判断;提出处理意见..

4.4 砼结构工程施工控制

当前的房屋建筑结构主要是钢筋砼高层建筑结构..这种结构实体的形成又主要通过模板、钢筋工程;砼工程的施工来实现..

模板工程是实现结构空间体型;尺度的模壳作用的方法;钢筋工程是实现砼中主要受力材料钢筋成型的方法;砼工程是形成结构实体的人造物质成品的方法..两种材料砼、钢筋组合而成的空间尺度和体型;通过模型作用形成了建筑的结构体系..

因此施工中必须从控制材料质量为先;通过技术手段和施工方法;搭建成设计的结构形式..

1模板工程的施工 所有构件的平面和竖向位置;构件形状、尺度;由模板的平面放线;竖向标高的量测来控制;并通过模板的制作和组合来解决..

施工中首先应该对图纸所表达的结构体系有清晰的了解;并绘制模板样图;形成模板结构空间系统的立体形式..因此必须清楚模板制配的构造方法..

工程施工中对模板的制配;具体模板的放样是由建筑技术工人和施工技术人员来实现的模板工首先应熟悉此项技术方法..因此;配模工人和模板施工技术人员的技术能力、识图水平、配模经验、配模方法、单块模板与构件整体、结构总体组合系统决定模板的工程技术水平..

只有熟知模板制配安装的技术方法;才能从实际上解决工程结构形成的具体技术问题..

模板工程施工应经力学计算;并与实际经验相结合;同时作好构造连接要求;模板的施工安全与材料、计算、构造、管理四个方面直接相关..

对安装好的模板工程;应检查复核其位置、高度、形状、尺寸;对照图纸进行尺量;避免模板的结构错误;确保工程质量..

模板工程施工要点：

① 编制施工方案

②编制高大模板工程施工方案板15KN/m2;梁20KN/m;h≥8m;L≥18m

③ 模板工程放线;标高量测 ④ 模板制配

⑤ 模板安装检查构件模板轴线、断面、尺寸、标高、形状等

⑥ 检查模板支架体系

⑦ 签认模板分项工程检验批验收记录

2钢筋工程的施工

钢筋工程施工主要是按照设计要求和规范规定;进行钢筋的采购选材、加工制作和绑扎安装..钢筋原材材质和标准不断提升;应选择符合设计要求使用的钢筋..

钢筋加工先制成料表;签发下料单;按设计的钢筋级别、规格、形状、长度、弯钩形式、数量;进行除锈、调直、切断、弯曲的成型加工制作..

钢筋加工通常由项目技术人员和施工班组技术工人进行..核对料单;下料单正确;形状尺寸符合设计要求;上百、千万吨钢筋下料不出错误;符合要求的精打细算;不浪费..工完场清;楼空料净;是非常细致的工作;是从采购、下料到生产完工的成本核算的关键环节..

看了图纸要有清晰的结构空间钢筋系统的成型形式;立体的钢筋体系效果..因此要懂得钢筋设计形式、构造;提料时制作料表时要考虑钢筋连接方式;搭接受力位置、搭接面积百分率、搭接长度、锚固长度、绑扎顺序等;符合规范和设计要求..

由于当前高层砼建筑结构设计图纸没有料表;用平法制图表示;结构抗震构造复杂;标准图变化快;规范与标准图不一致;如不掌握钢筋设计规定、构造要求;则无法进行钢筋配料;不懂得钢筋受力体系;不清楚钢筋施工穿插的程序、钢筋绑扎组合成型的方法;缺少绑筋经验;则将无法进行钢筋施工..同时如何减少钢筋质量通病;治理钢筋位移影响受力的质量问题成为钢筋质量控制的主要环节..所以;保证工程质量;从钢筋工程施工上讲;更体现钢筋技术工人和施工队伍的技术水平..

钢筋绑扎成型后;应进行最后一道程序的把关;就是严格进行隐蔽验收..逐个柱;逐道墙;逐根梁;逐块板的对钢筋进行检查;与图纸核对;符合要求、级别、规格、形状、尺寸、数量、位置确定无误;可以浇筑砼;进行下道工序施工..发现影响受力的重大问题;必须返工;不应存在侥幸心理;这是万万要不得的..

钢筋工程施工要点：

① 编制施工方案;确定钢筋连接方式;施工程序和质量控制要求..

②对钢筋实行见证取样;抽取样品;进场复试..

③ 校验钢筋复试报告;钢筋合格与否..

④ 校验钢筋焊接;机械连接试验报告..

⑤ 详细阅图;提取钢筋加工下料表..

⑥ 制配加工钢筋;按使用顺序、钢筋编号;场地状况分类堆放..

⑦ 钢筋绑扎作业..

⑧ 隐检验收构件钢筋绑扎质量..
