市政排水管管径

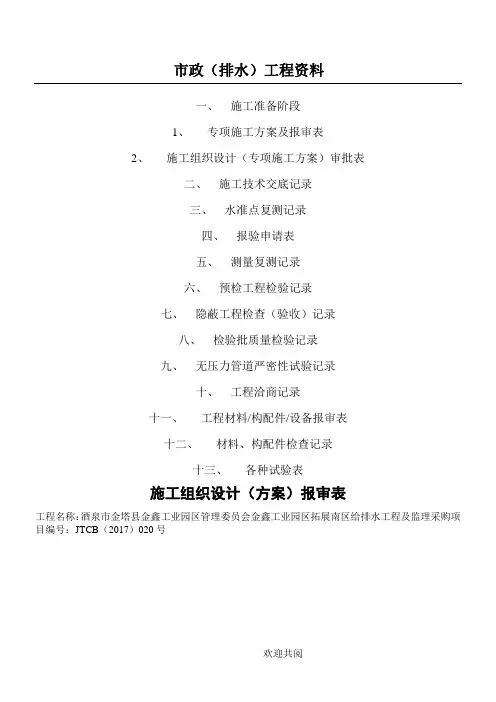

欢迎共阅 市政（排水）工程资料

一、 施工准备阶段

1、 专项施工方案及报审表

2、 施工组织设计（专项施工方案）审批表

二、 施工技术交底记录

三、 水准点复测记录

四、 报验申请表

五、 测量复测记录

六、 预检工程检验记录

七、 隐蔽工程检查（验收）记录

八、 检验批质量检验记录

九、 无压力管道严密性试验记录

十、 工程洽商记录

十一、 工程材料/构配件/设备报审表

十二、 材料、构配件检查记录

十三、 各种试验表

施工组织设计（方案）报审表

工程名称：酒泉市金塔县金鑫工业园区管理委员会金鑫工业园区拓展南区给排水工程及监理采购项目编号：JTCB（2017）020号

欢迎共阅 工程技术文件报审表

表B1编号：

工程名称 日期 致：监理部

我方根据施工合同的有关规定完成了酒泉市金塔县金鑫工业园区管理委员会金鑫工业园区拓展南区给排水工程及监理采购项目工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：排水工程施工组织设计

承包单位：甘肃宜鑫路政建设有限公司

项目经理：

日期：

专业监理工程师审核意见：

专业监理工程师：

日期：

总监理工程师审查意见：

项目监理机构：

总监理工程师：

日期：

欢迎共阅 现报上关于（）的技术管理文件，请予以审定。

类别 编制人 册数 页数

■ 施工组织设计

□ 施工方案

□

□

施工单位名称：甘肃宜鑫路政建设有限公司技术负责人：申报人：

总承包单位审核意见：

□有/□无附页

总承包单位名称：甘肃宜鑫路政建设有限公司

审核人：审核日期：年月日

监理审定意见：

审定结论：□同意□修改后报□重新编制

监理单位名称：恩施州同欣工程建设监理咨询有限责任公司建始分公司

总监理工程师(签字)：日期：年月日

本表由施工单位报填报，经监理单位审批后，建设单位、监理单位、施工单位、城建档案馆各存一份。

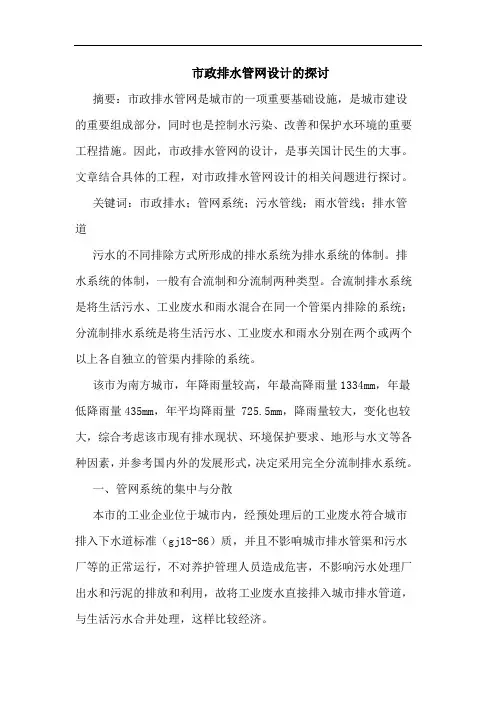

市政排水管网设计的探讨

摘要：市政排水管网是城市的一项重要基础设施，是城市建设的重要组成部分，同时也是控制水污染、改善和保护水环境的重要工程措施。因此，市政排水管网的设计，是事关国计民生的大事。文章结合具体的工程，对市政排水管网设计的相关问题进行探讨。

关键词：市政排水；管网系统；污水管线；雨水管线；排水管道

污水的不同排除方式所形成的排水系统为排水系统的体制。排水系统的体制，一般有合流制和分流制两种类型。合流制排水系统是将生活污水、工业废水和雨水混合在同一个管渠内排除的系统；分流制排水系统是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管渠内排除的系统。

该市为南方城市，年降雨量较高，年最高降雨量1334mm，年最低降雨量435mm，年平均降雨量 725.5mm，降雨量较大，变化也较大，综合考虑该市现有排水现状、环境保护要求、地形与水文等各种因素，并参考国内外的发展形式，决定采用完全分流制排水系统。

一、管网系统的集中与分散

本市的工业企业位于城市内，经预处理后的工业废水符合城市排入下水道标准（gj18-86）质，并且不影响城市排水管渠和污水厂等的正常运行，不对养护管理人员造成危害，不影响污水处理厂出水和污泥的排放和利用，故将工业废水直接排入城市排水管道，与生活污水合并处理，这样比较经济。

污水集中处理，污水厂数量少，规模较少，占地较少，便于管理，但主干管长，管径尺寸大。而分散处理，虽然主干管短，管径尺寸小些，但污水厂数量多，管理分散，总投资会增加。根据本市地形，水体位置，环境保护要求及水资源综合利用等条件，综合考虑，决定采用污水集中处理。

二、污水管线工程设计

（一）布置形式

污水管线布置采用两种方案。考虑到城市地形由西北向东南方向倾斜，且该市南郊有流量较大的河流。因此方案一沿a河岸自西向东埋设主干管，而污水干管坡向主干管呈正交式布置，再利用地势，可将各街区的生活污水及企业的生产污水比较迅速的送至污水厂，形成截流式布置。对于混合式布置（方案二），由于东西地势的关系，混合式可以更好的利用地势，但平行式布置部分可能会增加管道的埋设深度，从而增加造价。

市政排水管道施工论文

【摘要】市政排水管道的工程施工质量控制涉及较广，贯穿于施工全过程。在施工过程中要努力克服各种通病，确保整体工程施工质量达到优良，严把施工中各个环节的质量关，从而确保施工质量。

1 工程概况

某市顶管工程总投资为人民币1000多万元。由于工程属于政基础设施配套建设施工，因而当年此工程没有进行招投标，程采用施工任务下达的方式，由建设单位组织施工、设计、监理等位进行项目前期完善，并组织进行施工。工程全线长为2.5km，用施工工艺为泥水平衡法顶管施工工艺。该工程始建于2006年1月，于2008年8月竣工。该排水管道施工工程中存在的主要质量问题及原因分析如下：

1.1 管道位置偏移和积水。

由于该工程在施工测量时没有控制精度，误差过大，导致测量出现差错。同时，施工过程没有按照规范操作，比如管座浇筑时，某一侧的灌注高度过大而导致管道移位；意外的避让原有构筑物在平面上产生位置偏移等。由于某些管材没有按照标准生产，管壁厚度不一，管道内径偏差过大，从而造成施工时管道的位移和积水。

1.2 管道渗漏水。

a.该工程在施工中由于基础不均匀下沉，从而造成管道局部积水，严重时出现管道断裂或接口开裂，导致管道渗水。b.由于管材质量差，导致管道存在裂缝或局部混凝土松散，抗渗能力差，从而产生漏水。c.管道接口施工质量差，管道在外力作用下产生破损或接口开裂引起管道渗水。d.管道闭水段端头封堵不严密、井体施工质量差等原因，从而导致管道产生漏水现象。

1.3 检查井变形、下沉。

该工程中检查井的构配件质量较差，砂浆和砌筑砂浆质量差，造成空缝而影响整体强度；且安装质量差，检查井基础施工不到位，其整体承受能力差，进而造成井墙断裂；圆井收口不均造成表面不平，最终导致井盖坍塌。

1.4 回填土沉陷。

该工程中由于检查井周边回填不密实，没有按要求分层夯实，填料质量欠佳，含水量控制不好等原因从而影响了压实效果，给工后造成过大的沉降。

浅谈市政道路排水设计

【摘 要】随着经济发展，交通系统设计水平要求越来越高，因此市政道路排水设计对于交通系统设计尤为重要，对于汽车和居民安全起到重要作用。本文从目前市政道路排水设计中存在的问题出发，对市政道路的路基、路面、绿化带排水设计等方面进行了详细分析，对市政道路排水系统的设计有一定的指导作用。

【关键词】排水设计；市政工程设计；道路排水设计

0.引言

水害一直是造成城市道路病害的最主要因素之一，道路排水不畅会造成路面积水，影响道路机车的通行能力，甚至可能会造成车辆滑移，影响交通安全，同时路面的长期积水会对路基产生侵蚀，降低路基土强度，严重时甚至会导致路基的整体破坏。因此，在市政道路设计中应对排水系统的设计给予足够重视，并采取有效的排水措施，使得路基路面都能处于干燥的状态下，确保道路结构强度及稳定性，延长其使用寿命。

1.市政道路路基排水设计

1.1道路路基处理

对于水分含量过大或过于潮湿的软土地基，可采取真空、堆载预压等措施对路基进行排水固结处理，路基强度及稳定性达标后方可将其作为设计路基。对于土体中含有较多水分的路基，在工程施工时无法进行晾晒、碾压处理，这时就应该对路基土进行换填处理，具体操作可选择具有较强透水性的颗粒材料或者优质、干燥的土体进行换填。而对于潮湿状态下的路基，土体内部含水量不算很高，可在施工前分别在路基两侧布设纵向排水沟。同时，可在沿线每隔一定距离布设横向排水沟，这样便可将土体内部的水分汇集导入排水沟，然后将水分用吸水泵排出，从而达到疏干路基的目的。

1.2降低地下水位

在进行市政道路的排水系统设计时，应对立交口处道路路基的排水设计充分重视，特别是对于道路下穿构筑物情况。通常情况下，可在这些位置设置排水泵站及时排出地面标高较低处的积水。由于在下立交区域的路基标高一般低于地下水位，长期处于雨水的侵蚀状态，若不及时采取有效措施，必将导致路基强度降低，甚至出现湿软、变形等病害，对道路的结构质量与使用功能造成影响。因此，对于处在地下水位的路基，可在其周围布置盲沟、暗沟等排水结构将积水排出，从而降低地下水位。
