机械设计说明书标准版

  • 格式：doc
  • 大小：947.00 KB
  • 文档页数：31

机械设计说明书标准版(总30页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除

机械设计课程设计

设计说明书

设计题目 胶带式输送机传动装置

设计者

班级 运升101

指导老师 韩旭东

时间 2011.１.12

目录

第一章 概述……………………………………………………………………1

1-1 前言…………………………………………………………1

1-2设计任务书…………………………………………………2

第二章 减速器的结构草图…………………………………3

第三章 电机的选择…………………………………………4

第四章 传动装置的运动和动力参数计算…………………6

4-1分配传动比……………………………………6

4-2传动装置的运动和动力参数计算………………6

第五章 V带的设计及选择…………………………………8

第六章 高速级直齿轮设计和强度校核………………………10

6-1 齿面接触强度计算………………………………10

6-2 轮齿弯曲强度验算………………………………11

6-3 结构设计…………………………………………16

第七章 斜齿轮设计和强度校核……………………………13

7-1 齿面接触疲劳强度计算……………………13

7-2 轮齿弯曲强度验算………………………………14

7-3 结构设计…………………………………………15

第八章 轴的初步设计…………………………………………18

8-1 选择轴的材料……………………………………18

8-2 估算齿轮轴径……………………………………18

8-3 确定各段轴的尺寸……………………………18

第九章 轴的校核………………………………………… 19

9-1高速轴的校核………………………………………19

9-2低速轴的校核………………………………………20

第十章 键和联轴器的选择………………………………… 23

10-1键连接选择……………………………23

10-2联轴器选择…………………………………23

第十一章 减速器附件……………………………………24

11-1箱体设计…………………………………………………24

11-2附件………………………………………………………24

第十二章 减速器润滑方式及密封…………………………26

第十三章 结语……………………………………………27

第一章 概述

1-1 前言

本书是根据学校课程安排，在学习了《机械设计基础》这门课的基础上，为了完成作业编写而成。书内主要设计的是两级圆柱齿轮减速器，适用于机械加工过程中使用，可供机械加工人员参考。

减速器设计书系列是由2010级运升一班全体同学在老师的指导下编写，本书是此系列之一，可对比其他减速器设计书一起使用。

本书是按设计的进程，编写了电机的选择，带传动的设计，齿轮的设计，轴的设计，箱体的设计和减速器附件的设计等。对各部分的尺寸和结构选择均有详细的说明并加有设计图。同时，为使机械设计基础课程能够与现代计算机技术结合起来，本书的编写设计过程应用了机械CAD、画图工具等软件技术。

本书参考的资料有：《机械设计基础(高等教育出版社)》第七版，《机械设计课程设计（东北大学出版社）》，《机械设计师手册（机械工程出版）》等。

承蒙韩旭东老师审阅书稿，提出了许多宝贵建议，在此谨致谢意。

谨请读者对书中不妥之处提出宝贵意见。

编

编者

2011年1月

1-2 设计任务书

低速级:斜齿轮

高速级：直齿轮

设计条件：设计热处理车间零件情况传送设备，该设备传动系有电机、减速器传至传送带

二班制工作，工作期限八年。

本组选用第一组数据

传动装置简图：

题目项目 1 2 3 4 5 6

轮毂直径 300 330 350 350 380 300

传送带传送速度

传送带从动轴所需要扭矩 700 670 650 650 1050 900

第二章 减速器的结构草图

第三章 电动机的选择

1.选择电动机的类型

按工作要求和工作条件选用Y系列三相笼型异步电动机，全封闭自扇冷式结构，电压380V。

2.确定电动机效率Pw 按下试计算

1000wwwwkwVFP

试中Fw=4666N V=s 工作装置的效率考虑胶带卷筒器及其轴承的效率取833.0

代入上试得

kwkwFVp94.21000

电动机的输出功率功率 oP 按下式

wokwPP

式中为电动机轴至卷筒轴的传动装置总效率

由试 223gcr 由表2-4滚动轴承效率r=：联轴器传动效率c= ：齿轮传动效率g=（7级精度一般齿轮传动）

则=

所以电动机所需工作功率为

kwPwP53.3833.094.2

因载荷平稳，电动机核定功率Pw只需要稍大于Po即可。按表中Y系列电动机数据，选电动机的核定功率Pw为。

3.确定电动机转速

按表2-1推荐的传动比合理范围，两级同轴式圆柱齿轮减速器传动比25~9'i

而工作机卷筒轴的转速为

min1.401030014.363.060603rDvnw

现以同步转速有1500minr和1000minr两种方案进行比较，由表查的电动机数据，计算出的总传动比列于表

表 电动机数据及总传动比

方案号 电动机型号

额定功率/kw 同步转速/（r/min） 满载转速（r/min） 电动机质量/kg 总传动比

1 Y112M-4 4 1500 1440 51

2 Y132M1-6 4 1000 960 73

综合考虑电动机和传动装置的尺寸、质量及价格等因素，为使传动装置结构紧凑，决定选用方案2。电动机型号为Y132M1-6，额定功率为4KW,同步转速为1000minr,满载转速为wn960r/min,由表查得电动机的中心高H=132mm,外伸轴段DE=3880mm。

第四章 传动装置的运动和动力参数

4-1.分配传动比

1.总传动比i为

94.231.409600wnni

2.分配传动比

iii

考虑润滑条件等因素，初定

02.4i，978.2i

4-2 计算传动装置的运动和动力参数

1.各轴的转速

0轴 min960rnnm

I轴 min480rnnm

II轴 min4.119rinn

III轴 min09.40rinn

卷筒轴 min09.40rnnw

2.各轴的输入功率

0轴 P0＝

I轴 35.395.053.301CPPkw

II轴 22.399.097.053.312承齿PPkw

III轴 09.399.097.022.323承齿PPkw

卷筒轴 03.399.099.009.334联承PPkw

3.各轴的输入转矩

电动机轴 m.12.350NT I轴 m.72.6648035.39550n955011NPT

II轴 m.55.2574.11922.39550n9550222NPT

III轴 m.08.73609.4009.39550n9550333NPT

工作轴 m.43.72109.4003.39550n9550444NPT

将上述计算结果汇总与下表，以备查用。

项目 电动机 轴 轴 轴 工作轴

转速（r/min） 960 480

功率P（kw）

转矩T（Nm）

传动比i 1 1

效率

合集下载

机械设计说明书正式版

机械设计说明书正式版

机械课程设计说明书

设计题目：V带—单级圆柱齿轮减速器

班 级：机电一体化技术0802班

设计者：李国梁

学 号：

指导教师：吴少爽

二○○9年12月28日

2

目录

一、传动方案拟定…………….……………………………….3

二、电动机的选择……………………………………….…….3

三、计算总传动比及分配各级的传动比……………….…….4

四、运动参数及动力参数计算………………………….…….4

五、传动零件的设计计算………………………………….….6

六、滚动轴承的校核计算………………………….……… 15

七、键联接的校核计算………..…………………………… 16

八、箱体及附件………..………………………………… 16

计算过程及计算说明

一、 传动方案拟定

选择该传动方案的理由：合理的传动方案除应满足工作机的性能要求和适应工作条件外，还应工作可靠·结构简单·尺寸紧凑·加工方便·成本低廉·传动效率高和维修方便等.

该方案第一级为带传动，第二级为一级圆柱齿轮减速器。带传动能缓冲·吸振，过载时期安全保护作用。但结构和长度尺寸都较大，且带传动不适应繁重的工作条件和恶劣的环境。

第二组：带式输送机传动装置中的一级圆柱齿轮减速器

（1） 工作条件：输送机连续工作，传动不逆转，载荷平稳，空载起动，输送带速度容许误差为+-5%，使用年限10年，两班制工作，输送带效率一般为0.94~0.96。

（2） 原始数据： 输送带工作拉力F 2900N

输送带工作速度V 1.4m/s

滚筒直径D 400mm

二、电动机选择

1·类型选择；

电动机类型选择是根据电源种类·工作条件及在和特点等条件来选择的。目前广泛采用的Y系列三相异步电动机是全封闭自扇冷鼠笼型三相异步电动机，适合于不易燃·不易爆·无腐蚀性气体和雾特殊要求的机械上，如金属切削机床，风机，输送机，搅拌机，农业机械和食品机械等。因此，选择Y系列三相异步电动机。

机械设计A课程设计说明书

机械设计A课程设计说明书

1 设 计 计 算

及 说 明

机械设计A课程设计

设计题目 双级：铸钢车间型砂传送带传动装置设计

内装：1. 机械设计A课程设计任务书

2. 草图1张

3. 展开式两级圆柱齿轮减速器装配图1张

4. 低速轴零件图1张

5. 低速轴大齿轮零件图1张

6.

机械设计A课程设计说明书1份

汽车 工程学院 0614091

设 计 者 施敏

指导教师 张超

完成日期 2012年7月3日

成 绩

上 海 工 程 技 术 大 学

2 设 计 计 算 及 说 明

目录

设计说明……………………………………………………………………3

传动方案简述………………………………………………………………4

高速级齿轮传动设计………………………………………………………10

低速级齿轮传动设计………………………………………………………16

轴与轮毂连接………………………………………………………………22

轴的强度校核………………………………………………………………26

减速器的润滑与密封………………………………………………………47

减速器箱体及其附件………………………………………………………47

3 设 计 计 算 及 说 明

《二级直齿轮减速器》设计

一 设计说明书

1.1 题目：基于SolidWorks减速器参数化设计及运动仿真

1.2 任务：

（1）减速器装配图（0号）……………… 1张

机械设计说明书

机械设计说明书

机械设计课程设计

计算说明书

设计题目：设计一链板式输送机传动装置

（5—A）

班 级：05021002

设 计 者：

学 号：2010301197

指导教师：

完成时间：2013年7月9日

计算过程及计算说明

一、 传动简图的拟定

设计一链板式输送机传动装置

工作条件：

连续单向运转，工作时有轻微振动，使用期10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为0.95。

（5—A）原始数据：输送链的牵引力kNF5；输送链的速度smv/6.0；输送链链轮节圆直径mmD399。

二、 电动机类型和结构型式的选择

链板式输送机的传动效率0.95w，所以工作机所需功率3.1579wwWwFvPkw。由于串联时电动机至工作机的总效率12...j，其中7级锥齿轮传动效率1=0.97，7级斜齿圆柱齿轮2=0.98，链传动3=0.96，联轴器传动效率4=0.99，角接触球轴承效率5670.99，链轮支撑轴承选用深沟球轴承80.99。

则 128...0.8679 于是电动机所需功率P/3.1579/0.86793.6386dwPkw

查表17-7根据所需功率查的，需选用Y112M-4电动机，额定功率为4kw,满载转速为1440/minr,最大转矩/额定转矩=2.3

工作机的转速601000wvnd28.7197/minr

总传动比50.140mwnin 取i50。

此时的转速误差（输送机）=1440/50100%0.28%5%wwnn，符合要求。

三、传动比的分配及传动参数的计算

1. 传动比的分配

高速级圆锥齿轮的传动比100.2512.53ii 故13i。

再由常用链轮齿数选取链轮传动比37617i4.47

故斜齿圆柱齿轮的传动比2133.728iiii。

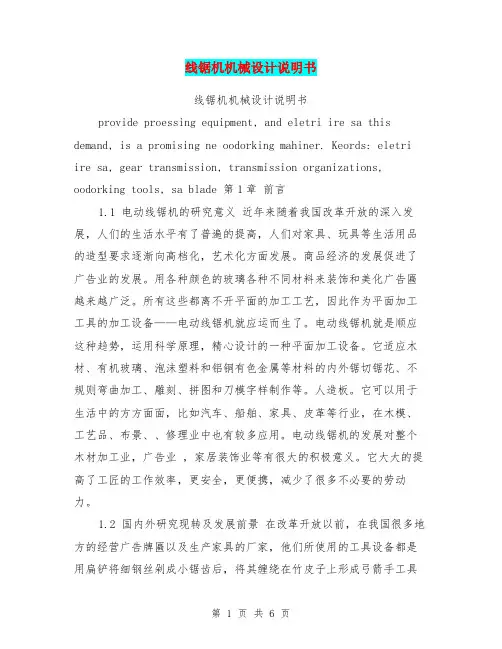

线锯机机械设计说明书
