QY型全液压随钻震击器使用说明

２０１３年第４２卷　第９期第６ｌ页　石油矿场机械　ＯＩＬ　ＦＩＥＬＤ　ＥＱＵＩＰＭＥＮＴ　

文章编号：１００卜３４８２（２０１３）０９—００６１－０４　

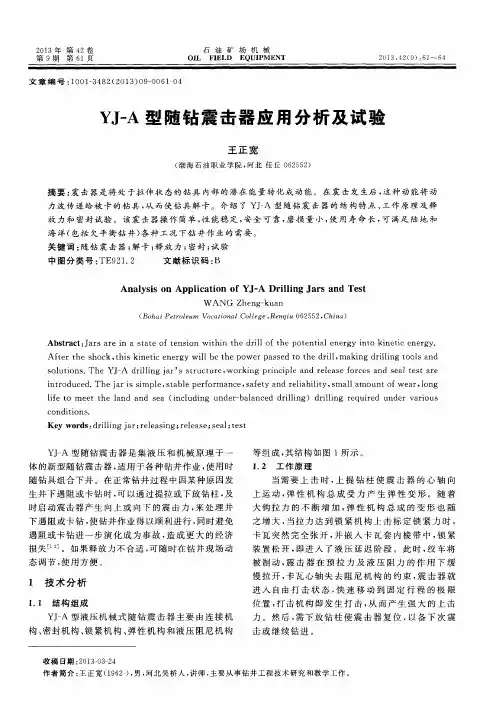

ＹＪ—Ａ型随钻震击器应用分析及试验　

王正宽　

（渤海石油职业学院，河北任丘０６２５５２）　

摘要：震击器是将处于拉伸状态的钻具内部的潜在能量转化成动能。在震击发生后，这种动能将动　力波传递给被卡的钻具，从而使钻具解卡。介绍了ＹＪ—Ａ型随钻震击器的结构特点、工作原理及释　放力和密封试验。该震击器操作简单，性能稳定，安全可靠，磨损量小，使用寿命长，可满足陆地和　

海洋（包括欠平衡钻井）各种工况下钻井作业的需要。　关键词：随钻震击器；解卡；释放力；密封；试验　

中图分类号：ＴＥ９２１．２　文献标识码：Ｂ　

Ａｎａｌｙｓｉｓ　ｏｎ　Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＹＪ—Ａ　Ｄｒｉｌｌｉｎｇ　Ｊａｒｓ　ａｎｄ　Ｔｅｓｔ　

ＷＡＮＧ　Ｚｈｅｎｇ—ｋｕａｎ　

（Ｂｏｈａｉ　Ｐｅｔｒｏｌｅｕｍ　Ｖｏｃａｔｉｏｎａｌ　Ｃｏｌｌｅｇｅ，Ｒｅｎｑｉｕ　０６２５５２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｊａｒｓ　ａｒｅ　ｉｎ　ａ　ｓｔａｔｅ　ｏｆ　ｔｅｎｓｉｏｎ　ｗｉｔｈｉｎ　ｔｈｅ　ｄｒｉｌｌ　ｏｆ　ｔｈｅ　ｐｏｔｅｎｔｉａｌ　ｅｎｅｒｇｙ　ｉｎｔｏ　ｋｉｎｅｔｉｃ　ｅｎｅｒｇｙ．　

Ａｆｔｅｒ　ｔｈｅ　ｓｈｏｃｋ，ｔｈｉｓ　ｋｉｎｅｔｉｃ　ｅｎｅｒｇｙ　ｗｉｌｌ　ｂｅ　ｔｈｅ　ｐｏｗｅｒ　ｐａｓｓｅｄ　ｔｏ　ｔｈｅ　ｄｒｉｌｌ，ｍａｋｉｎｇ　ｄｒｉｌｌｉｎｇ　ｔｏｏｌｓ　ａｎｄ　ｓｏｌｕｔｉｏｎｓ．Ｔｈｅ　ＹＪ—Ａ　ｄｒｉｌｌｉｎｇ　ｊａｒ’ｓ　ｓｔｒｕｃｔｕｒｅ，ｗｏｒｋｉｎｇ　ｐｒｉｎｃｉｐｌｅ　ａｎｄ　ｒｅｌｅａｓｅ：ｆｏｒｃｅｓ　ａｎｄ　ｓｅａｌ　ｔｅｓｔ　ａｒｅ　

ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ　ｊａｒ　ｉｓ　ｓｉｍｐｌｅ，ｓｔａｂｌｅ　ｐｅｒｆｏｒｍａｎｃｅ，ｓａｆｅｔｙ　ａｎｄ　ｒｅｌｉａｂｉｌｉｔｙ，ｓｍａｌｌ　ａｍｏｕｎｔ　ｏｆ　ｗｅａｒ，ｌｏｎｇ　ｌｉｆｅ　ｔｏ　ｍｅｅｔ　ｔｈｅ　ｌａｎｄ　ａｎｄ　ｓｅａ（ｉｎｃｌｕｄｉｎｇ　ｕｎｄｅｒ—ｂａｌａｎｃｅｄ　ｄｒｉｌｌｉｎｇ）ｄｒｉｌｌｉｎｇ　ｒｅｑｕｉｒｅｄ　ｕｎｄｅｒ　ｖａｒｉｏｕｓ　

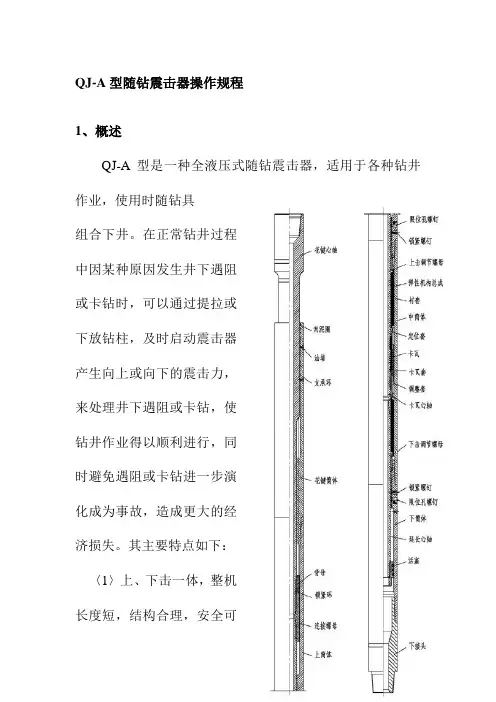

QJ-A型随钻震击器操作规程

1、概述

QJ-A 型是一种全液压式随钻震击器，适用于各种钻井作业，使用时随钻具

组合下井。在正常钻井过程中因某种原因发生井下遇阻或卡钻时，可以通过提拉或下放钻柱，及时启动震击器产生向上或向下的震击力，来处理井下遇阻或卡钻，使钻井作业得以顺利进行，同时避免遇阻或卡钻进一步演化成为事故，造成更大的经济损失。其主要特点如下：

〈1〉上、下击一体，整机长度短，结构合理，安全可靠。

〈2〉上、下击释放力的大小可以在地面不解体的状态下分别进行调节，且调节操作非常简便易行，释放力大小的调节精确、稳定。

〈3〉属机械式震击器，产品性能受高温、腐蚀性介质等工作环境的影响小，能在较高井底温度和空气介质中工作，适用于包括欠平衡钻井在内的钻井作业。

2、结构原理

QJ-A 型全机械式随钻震击器，主要由连接机构、密封机构、锁紧机构、弹性机构和打击机构组成。结构示意见图（注：该示意图与实物不成比例）。

工作原理如下：

当需要上击时，上提钻柱使震击器的心轴随之向上运动，弹性机构总成受力而产生弹性变形。随着大钩拉力的不断增加，弹性机构总成的变形也随之增大。当拉力达到锁紧机构上击标定释放力时，卡瓦突然完全张开，并嵌入卡瓦套内棱带中，锁紧装置打开，震击器进入了自由打击状态，卡瓦心轴失去卡瓦的约束，快速运动到固定行程的极限位置，打击机构即发生打击，从而产生强大的上击力。然后，需下放钻柱使震击器复位，以备下次震击或继续钻进。

同理，当需要下击时，适当下放钻柱，直到施加到震击器上的压力达到锁紧机构的下击标定释放力。此时，卡瓦突然完全张开，并嵌入卡瓦套内棱带中，锁紧装置打开，卡瓦心轴失去锁紧机构的约束，快速移动到固定行程的另一极限位置，打击机构即发生打击，从而产生强大的下击力。然后，上提钻柱使震击器复位，以备下次震击或者继续钻进。

QJ-A 型随钻震击器可以通过调节上击调节螺母或下击调节螺母来改变释放力的大小。调节上击调节螺母或下击调节螺母时，改变了卡瓦完全张开时弹性机构总成需要的压缩长度，从而改变了释放力的大小。

贵州高峰石油机械有限责任公司

贵州高峰石油机械有限责任公司是中国兵器装备集团公司直属大型企业。在石油钻井工具和设备行业，是我国最早吸收国外先进技术的企业，是中石油和中石化总公司石油钻采机具的定点专业生产公司。

贵州高峰石油机械有限责任公司是一座拥有技术中心和现代化大型锻压、热处理、表面处理、精密机械加工、电解加工等生产设备，以及先进的材料计量分析和检测手段的综合性大型企业，形成了完整的石油钻采工具生产线，集科研、设计、制造、安装测试、售后服务、技术培训于一体。工公司具有全面、系统、科学的管理体系、质量保证体系和严格的监控制度，始终坚持“质量第一、用户至上、优质服务、讲求信誉”的生产经营宗旨，将军工的生产技术、质量保证体系和严格的监控制度引入民品生产领域，不断研制和开发新产品，改进和提高产品质量，实行优质高效的技术服务，获得了用户的信赖和好评。一九九六年通过了由DNV（挪威船级社）按照ISO9002标准对工公司质量体系进行的国际认证，二000年获得了美国石油学会颁发的ISO9001质量体系和API会标使用权证书。二00五年再次通过复审获得了美国石油学会颁发的ISO9001质量体系和API会标使用权证书。

贵州高峰石油机械有限责任公司主要产品是：钻井工具、震击工具、打捞工具、套铣工具、固井工具、修井工具、采油工具和地面钻具维修设备，以及其它石油勘探开发的必备工具。由于不断致力于消化吸收国内外先进技术和自主创新相结合，产品创国内一流水平，在石油地质部门享有盛誉，已有二十多种产品获得国家、部、省的科技进步奖和优质产品奖。随钻震击器获得了“全国用户满意产品”和“贵州省名牌产品”称号。

贵州高峰石油机械有限责任公司竭诚为用户提供优质系列产品和服务，愿与各界联合设计、制造先进的钻井工具和设备，为振兴和繁荣中国民族经济做出贡献。

目录

第一章概述 一、打捞的意义 二、打捞的经济因素 第二章防止事故复杂化

第三章管柱卡钻

贵州高峰石油机械有限责任公司

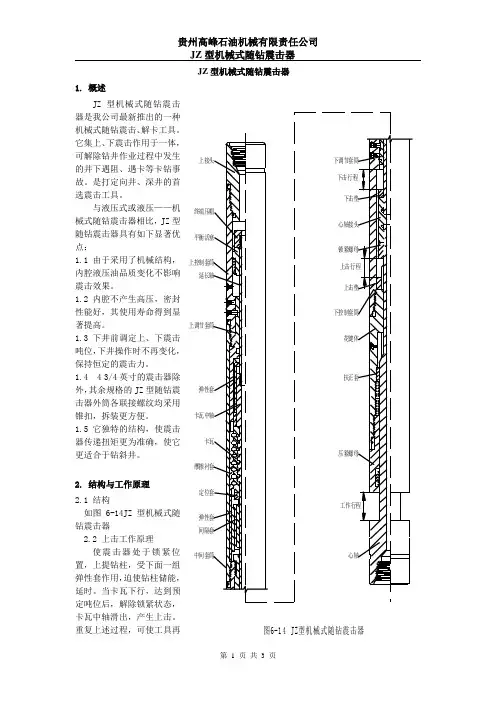

JZ型机械式随钻震击器 第 1 页 共 3 页 JZ型机械式随钻震击器

1. 概述

JZ型机械式随钻震击器是我公司最新推出的一种机械式随钻震击、解卡工具。它集上、下震击作用于一体，可解除钻井作业过程中发生的井下遇阻、遇卡等卡钻事故。是打定向井、深井的首选震击工具。

与液压式或液压——机械式随钻震击器相比，JZ型随钻震击器具有如下显著优点：

1.1 由于采用了机械结构，内腔液压油品质变化不影响震击效果。

1.2 内腔不产生高压，密封性能好，其使用寿命得到显著提高。

1.3 下井前调定上、下震击吨位，下井操作时不再变化，保持恒定的震击力。

1.4 4 3/4英寸的震击器除外，其余规格的JZ型随钻震击器外筒各联接螺纹均采用锥扣，拆装更方便。

1.5 它独特的结构，使震击器传递扭矩更为准确，使它更适合于钻斜井。

2. 结构与工作原理

2.1 结构

如图6-14JZ型机械式随钻震击器

2.2 上击工作原理

使震击器处于锁紧位置，上提钻柱，受下面一组弹性套作用，迫使钻柱储能，延时。当卡瓦下行，达到预定吨位后，解除锁紧状态，卡瓦中轴滑出，产生上击。重复上述过程，可使工具再心轴工作行程压紧螺母下击行程下击垫心轴接头锁紧螺母上击行程上击垫下控制套筒花键体扶正套终端压帽平衡活塞卡瓦中轴摩擦衬套中间套筒上接头弹性套卡瓦定位套弹性套间隔套延长轴上控制套筒上调节套筒下调节套筒图6-14JZ型机械式随钻震击器贵州高峰石油机械有限责任公司

JZ型机械式随钻震击器

第 2 页 共 3 页 次上击。 2.3 下击工作原理
