工程放样计划和方案

公路工程测量放样方案

公路工程测量放样方案

1、项目部测量室在与业主、监理及设计单位接桩后，对在施工范围之内的桩位（包括导线点、水准点等）进行必要的保护，并及时做好导线复测与导线点的加密，水准点的复测和加密等控制测量工作。

2、桩位保护

项目部测量室对所交导线点、水准点进行现场栓桩。在附近固定物上做好栓桩标记，并填写栓桩记录。在条件允许的情况下，对有关桩位应砌筑保护，并立标牌注明”测量栓桩，注意保护”字样。

3、导线复测与导线点的加密

根据所交导线的等级按相应的精度要求，使用全站仪，采用三联脚架法，在有利观测时间内进行观测，观测时各种数据参数根据当天的天气情况进行相应输入以做修正。外业测完后，及时进行成果的整理，复测成果由技术部测量室作为原始技术资料存档。复测中如发现问题，应及时与甲方、勘测设计单位联系，协商解决。

复测后，根据施工现场测量的需要，对导线点进行加密，加密导线点应沿中线布设成等边直伸附合导线，附合在高级导线控制点上，并注意避开或减少不良影响。布设时保证前后点间通视，相邻边长之比不宜超过1：3，布设时还应满足施工测量放样的需要。

4、水准观测和水准点的加密

使用自动安平水准仪进行往返观测。复测成果由技术部测量室作为原始技术资料存档。复测中如发现问题，应及时与甲方、勘测设计单位联系，协商解决。

加密水准点（临时水准点）布设在稳固的地点，两端复合联测到高级水准点上，外业观测按四等水准测量的精密度要求进行，内业处理时剔除粗差，对观测值进行精密平差。按水准路线往返测闭合差进行精密评定。

在施工过程中，及时对路面各结构层进行位置和高程的测量复核，一并填写《测量复核纪录》，存档保存。

5、定期复核

在施工过程中，应对所有导线点、水准点、加密导线点和加密水准点定期进行复测，本工程要求做到15天一次。

所有测量资料，也需及时真实的进行填写，作为竣工资料编入竣工文件，并应归档保存。

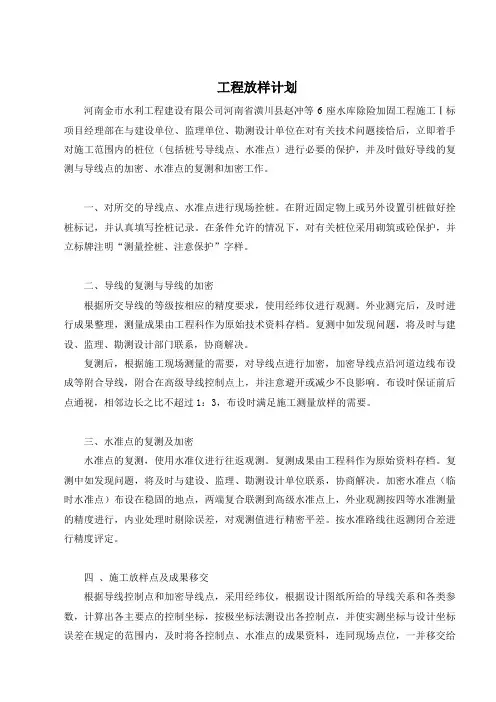

工程放样计划

河南金市水利工程建设有限公司河南省潢川县赵冲等6座水库除险加固工程施工Ⅰ标项目经理部在与建设单位、监理单位、勘测设计单位在对有关技术问题接恰后，立即着手对施工范围内的桩位（包括桩号导线点、水准点）进行必要的保护，并及时做好导线的复测与导线点的加密、水准点的复测和加密工作。

一、对所交的导线点、水准点进行现场拴桩。在附近固定物上或另外设置引桩做好拴桩标记，并认真填写拴桩记录。在条件允许的情况下，对有关桩位采用砌筑或砼保护，并立标牌注明“测量拴桩、注意保护”字样。

二、导线的复测与导线的加密

根据所交导线的等级按相应的精度要求，使用经纬仪进行观测。外业测完后，及时进行成果整理，测量成果由工程科作为原始技术资料存档。复测中如发现问题，将及时与建设、监理、勘测设计部门联系，协商解决。

复测后，根据施工现场测量的需要，对导线点进行加密，加密导线点沿河道边线布设成等附合导线，附合在高级导线控制点上，并注意避开或减少不良影响。布设时保证前后点通视，相邻边长之比不超过1：3，布设时满足施工测量放样的需要。

三、水准点的复测及加密

水准点的复测，使用水准仪进行往返观测。复测成果由工程科作为原始资料存档。复测中如发现问题，将及时与建设、监理、勘测设计单位联系，协商解决。加密水准点（临时水准点）布设在稳固的地点，两端复合联测到高级水准点上，外业观测按四等水准测量的精度进行，内业处理时剔除误差，对观测值进行精密平差。按水准路线往返测闭合差进行精度评定。

四 、施工放样点及成果移交

根据导线控制点和加密导线点，采用经纬仪，根据设计图纸所给的导线关系和各类参数，计算出各主要点的控制坐标，按极坐标法测设出各控制点，并使实测坐标与设计坐标误差在规定的范围内，及时将各控制点、水准点的成果资料，连同现场点位，一并移交给

施工测量人员，以满足施工测量的需要。

在施工过程中，及时对挡土墙基础和墙身等进行位置和高程的测量复核，一并填写《测量复核纪录》，存档保存。

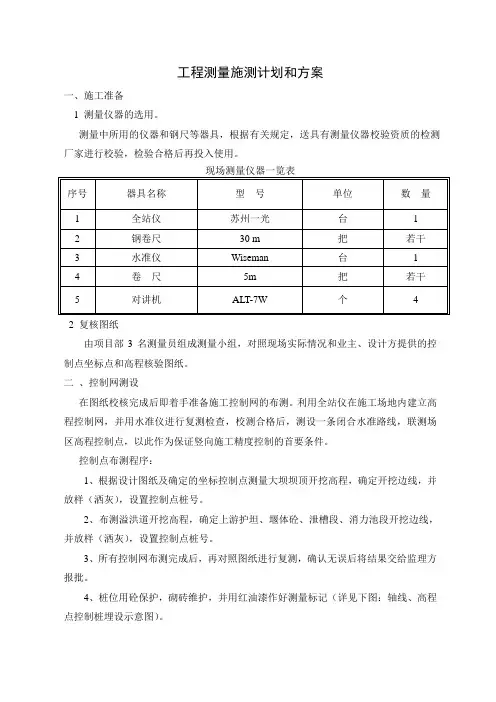

工程测量施测计划和方案

一、施工准备

1 测量仪器的选用。

测量中所用的仪器和钢尺等器具，根据有关规定，送具有测量仪器校验资质的检测厂家进行校验，检验合格后再投入使用。

现场测量仪器一览表

序号 器具名称 型 号 单位 数 量

1 全站仪 苏州一光 台 1

2 钢卷尺 30 m 把 若干

3 水准仪 Wiseman 台 1

4 卷 尺 5m 把 若干

5 对讲机 ALT-7W 个 4

2 复核图纸

由项目部3名测量员组成测量小组，对照现场实际情况和业主、设计方提供的控制点坐标点和高程核验图纸。

二 、控制网测设

在图纸校核完成后即着手准备施工控制网的布测。利用全站仪在施工场地内建立高程控制网，并用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程控制点，以此作为保证竖向施工精度控制的首要条件。

控制点布测程序：

1、根据设计图纸及确定的坐标控制点测量大坝坝顶开挖高程，确定开挖边线，并放样（洒灰），设置控制点桩号。

2、布测溢洪道开挖高程，确定上游护坦、堰体砼、泄槽段、消力池段开挖边线，并放样（洒灰），设置控制点桩号。

3、所有控制网布测完成后，再对照图纸进行复测，确认无误后将结果交给监理方报批。

4、桩位用砼保护，砌砖维护，并用红油漆作好测量标记（详见下图：轴线、高程点控制桩埋设示意图）。

控制桩埋设示意图

5、工程开工后，根据工程进展情况随时布测开挖、回填控制线。定期复核、检查桩位是否移动。

施工技术方案申报表

（常德顺安[2016]技案号）

合同名称：泉州市灌溉试验中心站试验区工程合同编号：

致：福建省江海工程管理有限公司

我方今提交泉州市灌溉试验中心站试验区工程的:工程放样计划和方案

附：□施工组织设计□施工措施计划

□工程测量施测计划和方案□度汛方案

□施工工艺试验方案□灾害应急预案

□变更实施方案□专项施工方案

√□工程放样计划和方案□专项检测试验方案

□□

□□

请贵方审批。

承包人：常德市顺安水利建筑工程有限公司

项目经理：

日期：年月日

监理机构将另行签发审批意见。

监理机构：福建省江海工程管理有限公司

签收人：

日期：年月日

说明：本表一式4份，由承包人填写，监理机构签收后，承包人1份、监理机构1份、发包人1份、设代机构1份。

泉州市灌溉试验中心站试验区工程

工程放样计划和方案

编制：赵志刚 审核：熊贵香

编制单位：常德市顺安水利建筑工程有限公司

编制日期:2016年9月5日

泉州市灌溉试验中心站试验区工程

工程放样计划和方案

一、工程概况

本项目选定永春县湖洋镇农场基地作为泉州市灌溉试验中心站的试验用地。中心站内拟建水稻试验小区I、水稻试验小区II、水稻中试区、水稻需水量测坑、旱作物试验小区I、旱作物试验小区II、旱作物中试区、旱作物需水量测坑、坡地试区I、坡地试区II、花卉试区I、花卉试区II、滴灌试区、喷灌试区、中试区、晒谷场、气象园、进场道路、园内道路、蓄水池、泵站、拦河坝、管道、排水沟等。

二、准备工作

1、测量仪器配备

根据工程施工实际，拟配备GTS—220全站仪1台，DS3-A数字式水准仪1台，50m钢尺4支，水准塔尺4根，放样花杆4根，无线对讲机4台，并根据需要从公司调用。

通过设计技术交底，了解工程全貌和主要设计意图，测量放线人员则要着重了解工程现场情况和定位条件，主要轴线尺寸和相互关系，地面标高以及设计对测量的精度要求等。 测量人员首先对现场仪器进行检查、校核，并复核防洪堤控制桩和水准点，确保测量放线原始依据的准确性。
