BIM建模技术
一、单选题
1. 在设置视图范围中，以下说法不正确的是（）
A. 顶高度一定大于底高度
B. 视图深度标高一定大于底标高
C. 视图深度标高一定小于或等于底标高
D. 剖切面高度在顶高度和底高度之间
答案：B
2. 在 Revit 项目浏览器中，在三维视图名称上右键，然后选择“显示相机”，在绘图区域中相机显示为（）
A. 蓝色空心圆为焦点，粉色原点为目标点
B. 蓝色空心圆点为目标点，粉色圆点为焦点
C. 焦点和目标点均为粉色圆点
D. 焦点和目标点均为蓝色空心圆点
答案：A
3. 下列各类图元，属于基准图元的是？（）
A. 轴网
B. 楼梯
C. 天花板
D. 桁架
答案：A
4.在精细视图下，管道默认为下述（）方式显示。
A. 单线
B. 双线
C. 多线 D. 网格
答案：B
5. 在平面视图中可以给一下哪种图元放置高程点（）
A. 墙体
B. 门窗洞口
C. 楼梯
D. 线条
答案：C
6.在 2F（2F 标高为 4000mm）平面图中，创建 600mm 高的结构梁，将梁属性栏中的 Z轴对正设置为底，将 Z
轴偏移设置为-200mm，那么该结构梁的顶标高为（）
A. 4600mm
B. 3400mm
C. 4400mm
D. 4800mm
答案：C
7.对于大型的模型，如果放在一个大模型里，最终的 Rvt 文件会非常大。所以常需要在建模之前对模型进行分块建模的计划。关于模型拆分原则下属表达错误的是（）
A. 按照专业拆分 B. 按照楼号拆分

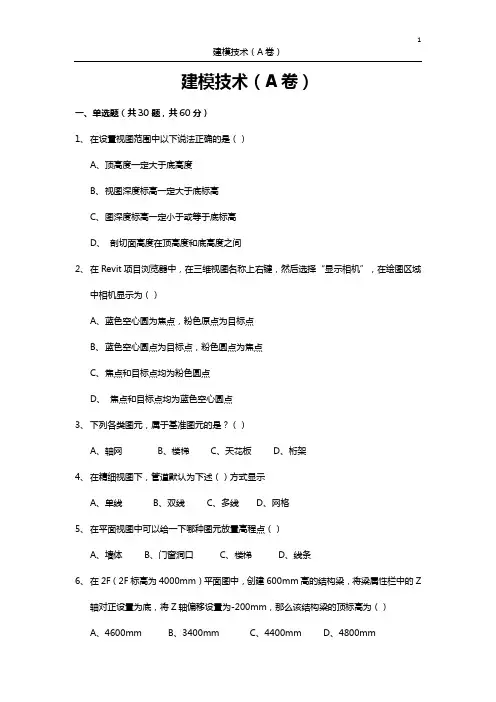

1 建模技术（A卷） 建模技术（A卷）
一、单选题（共30题，共60分）
1、 在设置视图范围中以下说法正确的是（）
A、 顶高度一定大于底高度
B、 视图深度标高一定大于底标高
C、 图深度标高一定小于或等于底标高
D、 剖切面高度在顶高度和底高度之间
2、 在Revit项目浏览器中，在三维视图名称上右键，然后选择“显示相机”，在绘图区域
中相机显示为（）
A、 蓝色空心圆为焦点，粉色原点为目标点
B、 蓝色空心圆点为目标点，粉色圆点为焦点
C、 焦点和目标点均为粉色圆点
D、 焦点和目标点均为蓝色空心圆点
3、 下列各类图元，属于基准图元的是？（）
A、轴网 B、楼梯 C、天花板 D、桁架
4、 在精细视图下，管道默认为下述（）方式显示
A、单线 B、双线 C、多线 D、网格
5、 在平面视图中可以给一下哪种图元放置高程点（）
A、墙体 B、门窗洞口 C、楼梯 D、线条
6、 在2F（2F标高为4000mm）平面图中，创建600mm高的结构梁，将梁属性栏中的Z
轴对正设置为底，将Z轴偏移设置为-200mm，那么该结构梁的顶标高为（）
A、4600mm B、3400mm C、4400mm D、4800mm 2 建模技术（A卷） 7、 对于大型的模型，如果放在一个大模型里，最终的Rvt文件会非常大。所以常需要在建
模之前对模型进行分块建模的计划。关于模型拆分原则下属表达错误的是（）
A、 按照专业拆分，如土建模型、机电模型、幕墙模型
B、 按照楼号拆分
C、 按照楼层拆分
D、 按照房间使用属性拆分
8、 在门的类型属性对话框中，点击左下角的预览会出现预览视图，不包含以下哪种视图：
（）
A、三维视图 B、立面视图 C、天花板视图 D、剖面视图
9、 在编辑漫游时，漫游总帧数为600，帧/秒为15，关键帧为5，将第5帧的加速器修改
由1修改为5，其总时间是（）
A、40s B、20s C、60s D、50s
什么是BIM
建筑信息模型（Building Information Modeling）是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。它具有可视化，协调性，模拟性，优化性和可出图性五大特点。
BIM技术是一种应用于工程设计建造管理的数据化工具，通过参数模型整合各种项目的相关信息，在项目策划、运行和维护的全生命周期过程中进行共享和传递，使工程技术人员对各种建筑信息作出正确理解和高效应对，为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础，在提高生产效率、节约成本和缩短工期方面发挥重要作用。
BIM的英文全称是Building Information Modeling，国内较为一致的中文翻译为：建筑信息模型。 定义由三部分组成：
1.BIM是一个设施(建设项目)物理和功能特性的数字表达；
2.BIM是一个共享的知识资源，是一个分享有关这个设施的信息，为该设施从建设到拆除的全生命周期中的所有决策提供可靠依据的过程；
3.在项目的不同阶段，不同利益相关方通过在BIM中插入、提取、更新和修改信息，以支持和反映其各自职责的协同作业。
BIM的来源
1975年，“BIM之父”——乔治亚理工大学的Charles Eastman教授创建了BIM理念至今，BIM技术的研究经历了三大阶段：萌芽阶段、产生阶段和发展阶段。BIM理念的启蒙，受到了1973年全球石油危机的影响，美国全行业需要考虑提高行业效益的问题，1975年“BIM之父”Eastman教授在其研究的课题“Building Description System”中提出“a computer-based
description of-abuilding”，以便于实现建筑工程的可视化和量化分析，提高工程建设效率。
选择题
模拟卷一
一：单选题
1. 可以在以下哪个视图中绘制楼板轮廓？
A.立面视图 B.剖面视图 C.楼层平面视图 D.详图视图
2. Revit 中创建墙的方式 :
A.绘制 B.拾取线 C.拾取面 D.以上说法都对
3. 以下关于栏杆扶手创建说法正确的是 :
A.可以直接在建筑平面图中创建栏杆扶手
B.可以在楼梯主体上创建栏杆扶手
C.可以在坡道主体上创建栏杆扶手
D.以上均可
4. 可以在哪个视图中使用“墙饰条”工具？
A.平面视图 B.立面视图 C.天花板视图 D.漫游视图
5. 门窗、卫浴等设备都是 Revit 的“族”，关于“族”类型，以下分类正确的是 ?
A.系统族、内建族、可载入族 B.内建族、外部族
C.内建族、可载入族 D.系统族、外部族
6. 用鼠标拖拽图中 C 轴线红圈处，轴网的变化是（有图）
A.只改变当前视图 C轴线端点位置
B.只改变所有平行视图 C 轴线端点位置
C.同时改变当前视图 A、B、C、D 轴线端点位置
D.同时改变所有平行视图 A、B、C、D 轴线端点位置
7. BIM（Building Information Model ）的中文含义是 ?
A.建筑信息模型 B.建筑模型信息 C.建筑信息模型化 D.建筑模型信息化
8. 对场地表面进行拆分的时候，绘制拆分草图形状说法错误的是 :
A.可以使用【拾取线】命令来拾取地形表面线
B.可以绘制一个不与任何表面边界接触的单独的闭合环
C.开放环的两个端点都必须在表面边界上
D.开放环的任何部分都不能相交，或者不能与表面边界重合
9. Revit 专用的创建“洞口”工具有哪些 ?
A.按面、墙、竖井 B.按面、垂直、竖井
C.按面、垂直、老虎窗 D.按面、垂直、竖井、墙、老虎窗
10. BIM 技术可以被广泛应用于以下哪些项目阶段 ?
A.方案设计、施工图设计 B.方案设计、性能分析
C.设计、施工 D.策划、设计、施工、运维
