《电工技术基础与技能》期中考试试卷(A卷)

  • 格式：doc
  • 大小：65.93 KB
  • 文档页数：2

定西市洮河机电工程学校 定西市洮河职业高级中学

２０２２年４月２８日

…○…………密…………封…………线…………内…………不…………要…………答…………题…………○……… 考场： 考号： 姓名： 班级：

第 1 页 共 2 页 学年第 学期期中考试试卷（A卷）

《电工技术基础与技能》

说明：1、本试卷满分为100分，考试时间为100分钟。

2、答卷前，请将自己的考场、考号、姓名、班级按对应位置填写清楚。

3、答题可用黑色或蓝色字迹的钢笔、圆珠笔，不能用铅笔和红色字迹的笔。

题 号 一 二 三 四 总分

分 数

一、 单项选择题 （选择一个正确的答案， 填在括号内，共10分）

1、如图所示的电路，UAB应为（ ）。

（1）25V （2）—25V （3）—5V

（4）5V

2、如图，P点的电位为（ ）

A 0VB -12VP （1）0V （2）—12V （3）2V （4）—3.6V

3、图示电路发出功率的元件是（ ）。

2A+ －8V2Ω （1）电流源 （2） 电压源 （3）两者都有

4、电感两端的电压与（ ）成正比。

（1）电流的瞬时值 （2）电流的平均值 （3）电流的积分 （4） 电流的变化率

5、已知正弦电压的波形如图，下式正确的是（ ）。

-45º2220-U（V）wt

（1）u=220sin(wt+450) V （2）U=220ej45 V （3）U=2202sin(wt+450) V 6、如图，当K合上时RAB将（ ），伏特表的读数将（ ）。

VRRAB （1）变大 （2）变小 （3）不变 （4）无法确定

7、图示电路，若UL=6V，则US为（ ）。

sULU4Ωj3Ω （1）8V （2）10V （3）12V （4）15V

8、在三相电源不变的情况下，三相对称负载由Y形转换为三角形，功率为原来的（ ）。

（1）3 （2）3 （3）1 / 3 （4）1 / 3

9、在RLC串联电路中下列公式正确的是 （ ）。

(1) u=uR+uL+uc (2) U=UR+UL+UC (3) U=UR+j(UL-Uc)

(4) u=Ri+ZLi+Xci

10、在RLC串联电路中,当L>C时,电流的相位是否一定滞后于总电压.( )。

（1）是 （2） 不是 （3）不一定

二．填空题 （共21分）

1．一个由电动势为20V的理想电压源和R=5的电阻构成的串联电路,可以用__________和5的电阻相___________联来等效。

2．图中B点的电位为__________。

ABC2kΩ2kΩ+

6V－

3．有一正弦电流 i=14.12sin(314t+450)A, 其有效值为__________频率为______,相量表示为__________,当该电流通过某理想元件时,其端电压为

u=1412sin(314t-450)V,则该元件为_____________,其复阻抗为________________。

4．有一RC并联电路，已知R=XC=20，电路端电压的有效值为100V，则该+ －15V2A5ΩAB内部资料 不可外传 …………○…………密…………封…………线…………内…………不…………要…………答…………题…………○……２０２２年４月２８日 第 2 页 共 2 页 电路的有功功率为__________无功功率为__________视在功率为__________。

5．在交流R、L、C串联电路中，保持电路端电压的有效值不变，通过调节______和______可使电路发生串联谐振，谐振时fo=________, 电路中的电流为___。

6．在正弦电路中，在感性负载两端并接适当的电容可以___________________，从而能够达到_______________________和________________的目的。

7．在三相四线制的供电系统中，线电压为相电压的______倍，线电流和相电流_________________ 。

8．如图所示电路，U=_______。

+

6V－U3Ω3Ω

三．计算题 （34分）

1．求图中的等效电阻R。(5分)

2Ω2Ω4Ω6Ω

2．已知电流表的读数如图，求图中的电压表的读数。(5分)

3.已知u=2202sin314tV, i =4.42sin(314t-530)A。试求该交流电的有效值、最大值、周期和初相位(16分)

4．如图所示各正弦电路，电压表与电流表的读数已知，试求u 或 i 的有效值。(8分)

四．综合分析（35分）

1． 求图中的戴维南等效电路。(15分)

2．某单相变压器，其额定容量为50千伏安，功率因数为0.5。若负载都是40W的日光灯（可认为是RL串联电路），试求（1）日光灯最多可点多少盏？（2）用补偿电容将功率因数提高到0.95，这时日光灯最多可点多少盏？(20分)

无源网络iAAV+

U－10Ω6A9A+

u－V1V220V10V1A4Ω4Ω+

6V－6Ω3ΩAB

合集下载

《电工技术基础与技能》期中考试试卷

《电工技术基础与技能》期中考试试卷

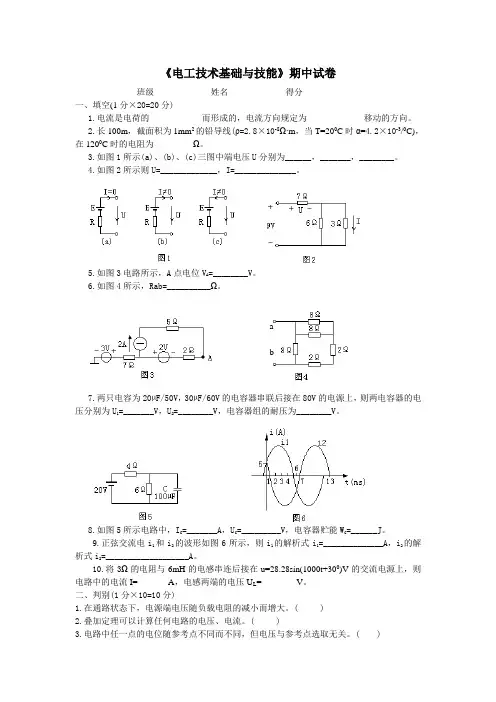

《电工技术基础与技能》期中试卷

班级_____________姓名_____________得分_____________

一、填空(1分×20=20分)

1.电流是电荷的____________而形成的，电流方向规定为_____________移动的方向。

2.长100m，截面积为1mm2的铅导线(ρ=2.8×10-8Ω·m，当T=200C时α=4.2×10-3/0C)，在1200C时的电阻为_________Ω。

3.如图1所示(a)、(b)、(c)三图中端电压U分别为______，_______，________。

4.如图2所示则U=_____________，I=______________。

5.如图3电路所示，A点电位VA=________V。

6.如图4所示，Rab=__________Ω。

7.两只电容为20µF/50V，30µF/60V的电容器串联后接在80V的电源上，则两电容器的电压分别为U1=_______V，U2=________V，电容器组的耐压为________V。

8.如图5所示电路中，IC=_______A，UC=_________V，电容器贮能WC=______J。

9.正弦交流电i1和i2的波形如图6所示，则i1的解析式i1=______________A，i2的解析式i2=___________________A。

10.将3Ω的电阻与6mH的电感串连后接在u=28.28sin(1000t+300)V的交流电源上，则电路中的电流I=_______A，电感两端的电压UL=________V。

二、判别(1分×10=10分)

1.在通路状态下，电源端电压随负载电阻的减小而增大。( )

2.叠加定理可以计算任何电路的电压、电流。( )

3.电路中任一点的电位随参考点不同而不同，但电压与参考点选取无关。( ) a

b 4.用伏安法中的安培表外接法测量电阻值时，测量值要比实际值大些。( )

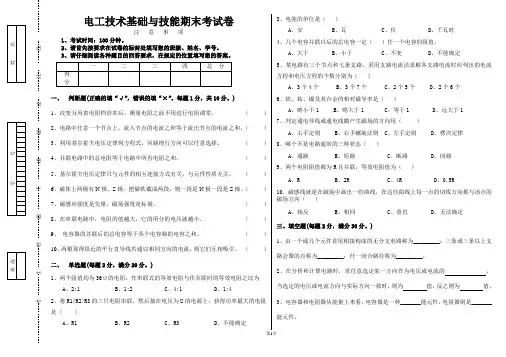

电工技术基础与技能期末考试卷

电工技术基础与技能期末考试卷

第1页 电工技术基础与技能期末考试卷

注 意 事 项

1、考试时间：100分钟。

2、请首先按要求在试卷的标封处填写您的班级、姓名、学号。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

一、 判断题(正确的填“√”，错误的填“×”。每题1分，共10分。)

1、改变万用表电阻档倍率后，测量电阻之前不用进行电阻调零。 （ ）

2、电路中任意一个节点上，流入节点的电流之和等于流出节点的电流之和。（ ）

3、利用基尔霍夫电压定律列方程式，回路绕行方向可以任意选择。 （ ）

4、并联电路中的总电阻等于电路中所有电阻之和。 （ ）

5、基尔霍夫电压定律只与元件的相互连接方式有关，与元件性质无关。 （ ）

6、磁体上两极有N极、S极，把磁铁截成两段，则一段是N极一段是S极。（ ）

7、磁感应强度是矢量，磁场强度是标量。 （ ）

8、在串联电路中，电阻的值越大，它的所分的电压就越小。 （ ）

9、 电容器的并联后的总电容等于各个电容器的电容之和。 （ ）

10、两根靠得很近的平行直导线若通以相同方向的电流，则它们互相吸引。 （ ）

二、 单选题(每题2分，满分20分。)

1、两个阻值均为36Ω的电阻，作串联式的等效电阻与作并联时的等效电阻之比为

A、2:1 B、1:2 C、4:1 D、1:4

2、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（ ）

A、R1 B、R2 C、R3 D、不能确定 3、电能的单位是（ ）

2020—2021学年第二学期软件工程专业《电子技术基础》期中考试题试卷(卷L)

2020—2021学年第二学期软件工程专业《电子技术基础》期中考试题试卷(卷L)

1 / 45

2020—2021学年第二学期

软件工程专业《电子技术基础》期中考试题试卷

（卷L）

题 号 一 二 三 四 五 六 七 总 分

得 分

一、单项选择题。

1．在P型半导体中（ ）。

A．只有自由电子；

B．只有空穴；

C．有空穴也有自由电子；

D. 以上都不对；

2．空穴和电子数目相等且数量极少的半导体是（ ）。

A．纯净半导体； B. 杂质半导体；

C. P型半导体；

D. N型半导体；

3.大功率整流电路应用的二极管类型为( )。

A. 点接触型硅管；

B.面接触型硅管；

C.点接触型锗管； 院（系） 班级 姓名 学号

……………………………………………装…………………………订………………………线…………………………………………… 2 / 45 D. 面接触型锗管；

4.PN结的基本特性是( )。

A. 放大；

B. 稳压；

C. 单向导电性；

D. 伏安特性；

5.当反向电压增大到一定数值的时候,二极管反向电流突然增大这种现象称为( )。

A. 正向稳压；

B. 正向死区；

C. 反向截止；

D. 反向击穿；

6.需要工作在正向电压下的特殊二极管是( )。

A. 稳压二极管；

B. 光电二极管；

C. 发光二极管；

D. 变容二极管；

7. 稳压值为6V的稳压二极管，温度升高，稳压值：（ ）。

A．略有上升；

B．略有降低；

C．基本不变；

D．根据情况而变； 3 / 45 8.光电二极管当受到光照时电流将( )。

A. 不变；

B. 增大；

C. 减小；

D. 都有可能；

9.变压器次级交流电压有效值为10V，单相桥式整流时，负载上的平均电压为：（ ）。

2020—2021学年春季学期信息与计算科学专业《电子技术基础》期中考试题试卷(卷二)

2020—2021学年春季学期信息与计算科学专业《电子技术基础》期中考试题试卷(卷二)

1 / 28

2020—2021学年春季学期

信息与计算科学专业《电子技术基础》期中考试题试卷

（卷二）

题 号 一 二 三 四 总 分

得 分

一、单项选择题。

1．三类负荷对供电可靠性的要求是（ ）。

A. 任何时候都不能突然停电；

B. 一般情况下不能突然停电；

C. 可以随时突然停电；

2．磁电式电工仪表一般用来测量（ ）电流、电压。

A．交流；

B．直流；

3．感应式电工仪表一般用来测量（ A ）。

A．电能量；

B．电功率；

4．电磁式仪表的优点是（ ）测量直流，（ ）测量交流。

A．能；

B．不能；

5．二进制数01111转换为十进制数为( A )。

A．15； 院（系） 班级 姓名 学号

……………………………………………装…………………………订………………………线…………………………………………… 2 / 28 B．21；

C．18；

6．8421BCD码0111表示十进制数为( B )。

A．8；

B．7；

C．42；

7．欲表示十进制数的8个数码,需要二进制数码的位数是( B )。

A．2位；

B．3位；

C．4位；

8．逻辑函数式A+AC,化简后结果是( )。

A．C；

B．A；

C．AC；

9．逻辑函数式F=ABC+ABC的逻辑值为( )。

A．0 ；

B．1；

C．ABC；

10．基本RS触发器电路中，触发脉冲消失后，其输出状态( B )。

A．恢复原状态；

B．保持原状态；

C．出现新状态； 3 / 28 11．三输入D、E、F或门的逻辑表达式为( A )。

A．D+E+F；

B． D+E；

C．FED；

12．触发器的状态是Q=1,Q=0,称为（ A ）。
