高速、多路LVDS交叉开关

LVDS原理及设计指南LVDS全称为低压差分信号(Low Voltage Differential Signaling)，是一种高速串行接口技术，广泛应用于电子设备中进行高速数据传输。

LVDS主要通过两对差分信号进行数据传输，其中一对信号传输高电平信号，另一对信号传输低电平信号，通过差分运算来提高抗干扰能力和抗噪声能力，以实现高质量的数据传输。

LVDS的工作原理如下：1.发送端：将输入信号通过电流驱动压缩成低压差分信号，并通过双绞线传输给接收端。

2.传输线路：使用双绞线进行数据传输，利用差分运算来抵消传输线上的共模噪声和反射噪声。

3.接收端：对接收到的低压差分信号进行解码，还原成原始的输入信号。

设计LVDS接口时需要注意以下几点：1.信号线路的设计：为了保证信号的完整性和稳定性，需要控制信号线的阻抗匹配，减小信号线的长度和延迟，并避免信号线与高频噪声信号线的交叉和平行布线。

2.布线和PCB设计：保持信号线的长度均匀，并尽量使用同一层或相邻层进行差分信号线布线，以减小信号线之间的不平衡和串扰。

3.电源和接地：为了提供噪声的抑制和信号的稳定性，需要使用低噪声电源和低阻抗接地。

4.EMI抑制：由于LVDS接口传输速率高，会引起较大的电磁辐射干扰，因此需要在设计中加入适当的EMI抑制措施，如电磁屏蔽、地线设计和滤波器等。

5.信号匹配：为了保证所发送信号的完整性和稳定性，需要将发送端与接收端之间的差分阻抗匹配，以最大限度地减小信号反射和串扰。

总之，LVDS是一种高速串行接口技术，通过差分运算进行数据传输，具有抗噪声和抗干扰能力强的特点。

在设计LVDS接口时需注意信号线路的设计、布线和PCB设计、电源和接地、EMI抑制以及信号匹配等方面，以保证高质量的数据传输。

LVDS原理及设计指南LVDS（Low Voltage Differential Signaling）是一种低电压差分传输技术，常用于高速数据通信和时钟分配系统。

它通过使用两条平衡的信号线（一个正极和一个负极）来传输数据，以减少噪音干扰，提供更高的数据传输速率和更低的功耗。

LVDS的原理是将要传输的数据进行编码，然后在发送端将编码后的信号通过一个差分发射器发送出去。

在接收端，差分接收器将接收到的信号进行解码，并还原为原始数据。

差分发射器和差分接收器之间通过两条平衡的信号线相连，使得信号可以在传输过程中保持高的抗干扰能力。

为了实现高速数据传输和低功耗，设计LVDS系统时需要注意以下几点：1.选择合适的传输线：LVDS系统常用的传输线有两对铜排、双绞线和屏蔽电缆。

传输线的选择应根据系统需求和环境条件来确定，以保证信号传输的稳定性和可靠性。

2.保持信号的差分平衡：在设计LVDS系统时，传输线的长度和阻抗应保持一致，以保证差分信号的平衡性。

同时，在PCB设计中，需要采取合适的布线方式，如使用相邻层的信号层和地层进行屏蔽，以减少信号的串扰。

3.电源和地线的设计：为了保证LVDS系统的稳定性和可靠性，需要为差分发射器和差分接收器提供稳定的电源和地线。

一般应采用低噪声的电源和地线设计，并保持电源和地线与传输线相互独立，以防止互相干扰。

4.噪声抑制和滤波措施：在LVDS系统中，噪声干扰是一个常见的问题。

为了减少噪声的影响，可以采用电源滤波器、地线滤波器、抗干扰电容和电感等措施，以有效抑制噪声的干扰。

5.时钟分配的设计：对于需要传输时钟信号的LVDS系统，时钟分配的设计尤为重要。

时钟线应尽量短，以保证时钟信号的稳定性和准确性。

同时，需要采用低噪声的时钟源，并根据时钟分配的延时要求进行恰当的布线和抗干扰措施。

6.PCB设计布局：在LVDS系统的PCB设计中，需要合理规划和布局不同电路模块的位置，以减少信号的干扰和串扰。

1 ． LVDS输出接口归纳液晶显示器驱动板输出的数字信号中，除了包括RGB 数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可高出28MHz 。

采用 TTL 接口，数据传输速率不高，传输距离较短，且抗电磁搅乱（EMI ）能力也比较差，会对RGB 数据造成必然的影响；别的，TTL 多路数据信号采用排线的方式来传达，整个排线数量达几十路，不仅连接不便，而且不适合超薄化的趋势。

采用 LVDS 输出接口传输数据，能够使这些问题瓜熟蒂落，实现数据的高速率、低噪声、远距离、高正确度的传输。

那么，什么是 LVDS 输出接口呢？ LVDS ，即 Low Voltage Differential Signaling ，是一种低压差分信号技术接口。

它是美国 NS 公司（美国国家半导体公司）为战胜以 TTL 电平方式传输宽带高码率数据时功耗大、 EMI 电磁搅乱大等缺点而研制的一种数字视频信号传输方式。

LVDS 输出接口利用特别低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，能够使得信号在差分PCB线或平衡电缆上以几百Mbit ／ s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中获取了广泛的应用。

2． LVDS 接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的 17L电平并行RGB数据信号和控制信号变换成低电压串行LVDS信号，尔后经过驱动板与液晶面板之间的柔性电缆（排线）将信号传达到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号LVDS接口电路的变换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

NS推出全新低电压差分信号传输(LVDS )2x2交叉开关美国国家半导体公司（National Semiconductor Corporation）宣布推出一系列全新的达到汽车应用等级的低电压差分信号传输（LVDS ）2x2交叉开关交叉开关，具备高达3.125Gbps的数据率。

该系列PowerWise 交叉开关的每通道功耗仅为105mW，符合美国国家半导体PowerWise标准，搭配美国国家半导体的LVDS驱动器和接收器，可以极大地节省功耗及降低散热量。

特别适用于车载娱乐信息系统、仪表板显示器、GPS定位导航系统、以及后部/车道辅助泊车摄影预警系统。

美国国家半导体LVDS系列芯片经认证符合汽车电子设备委员会（AEC）制定的AEC-Q100标准。

作为稳定可靠的差分信号传输技术，LVDS非常适合用于车载电子系统，不仅具有功耗低，带宽高，电磁辐射少等特点，而且宽广的共模电压范围和差分信号使它具有不易受噪声干扰的特点，同时具有电磁辐射少（EMI）及抗噪音能力，因为许多汽车的重要装置，如引燃系统、传动管理、娱乐信息系统及安全装置都已改用电子系统控制。

新推出的LVDS系列芯片共有8款，包括3款2x2交叉开关、一组单/双通道差分驱动器差分驱动器和接收器，以及一对双通道的驱动器及接收器。

所有芯片都符合AEC-Q100第3级标准的规定，并保证可在高达摄氏85度的温度下正常工作：PowerWise DS25CP102Q 2x2 LVDS交叉开关抖动性能（6ps 典型值，3.125Gbps传输率传输率）。

此外，这款交叉点开关电路还提供发送端预加重及接收端均衡两种功能可供选择，以延长信号通过电缆或FR-4 底板的传送距离。

该芯片采用16引脚的 LLP 封装。

PowerWise DS25CP152Q 2x2 LVDS 交叉开关无信号调整功能调整功能，但仍具有业界领先的抖动性能，且数据传输率高达3.125Gbps.该芯片采用16引脚的LLP封装。

概述LVDS接口又称RS-644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。

LVDS即低电压差分信号，这种技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。

LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用。

目前，流行的LVDS技术规范有两个标准：一个是TIA/EIA（电讯工业联盟/电子工业联盟）的ANSI/TIA/EIA－644标准，另一个是IEEE 1596.3标准。

1995年11月，以美国国家半导体公司为主推出了ANSI/TIA/EIA－644标准。

1996年3月，IEEE公布了IEEE 1596.3标准。

这两个标准注重于对LVDS接口的电特性、互连与线路端接等方面的规范，对于生产工艺、传输介质和供电电压等则没有明确。

LVDS可采用CMOS、GaAs或其他技术实现，其供电电压可以从+5V到+3.3V，甚至更低；其传输介质可以是PCB连线，也可以是特制的电缆。

标准推荐的最高数据传输速率是655Mbps，而理论上，在一个无衰耗的传输线上，LVDS的最高传输速率可达1.923Gbps。

LVDS接口的原理及电特性一个简单的LVDS传输系统由一个驱动器和一个接收器通过一段差分阻抗为100Ω的导体连接而成，如图1所示。

驱动器的电流源（通常为3.5mA）来驱动差分线对，由于接收器的直流输入阻抗很高，驱动器电流大部分直接流过100Ω的终端电阻，从而在接收器输入端产生的信号幅度大约350mV 。

通过驱动器的开关，改变直接流过电阻的电流的有无，从而产生“1”和“0”的逻辑状态。

在有些最新生产的LVDS接收器中，100Ω左右的电阻直接集成在片内输入端上了，如MAXIM公司的MAX9121/9122等。

在LVDS系统中，采用差分方式传送数据，有着比单端传输方式更强的共模噪声抑制能力。

LVDS信号的工作原理和特点LVDS（Low Voltage Differential Signaling）是一种低电压差分信号传输技术，广泛应用于高速数据传输领域。

它通过将信号分为正负两个相位的差分信号来传输数据，具有较高的抗干扰能力和较低的功耗。

本文将详细介绍LVDS信号的工作原理和特点。

一、LVDS信号的工作原理LVDS信号的工作原理基于差分传输原理，即通过正负两个相位的差分信号来传输数据。

LVDS信号通常由一个差分发送器和一个差分接收器组成。

1. 差分发送器：差分发送器将输入的信号分为正负两个相位的差分信号。

正相位信号和负相位信号的电平差值代表了传输的数据信息。

正相位信号和负相位信号的波形形状相同，但电平相反。

2. 差分接收器：差分接收器接收到正负两个相位的差分信号后，通过比较两个信号的电平差值来恢复出原始的数据信息。

差分接收器具有较高的抗干扰能力，可以有效地反抗传输过程中的噪声和干扰。

二、LVDS信号的特点1. 高速传输：LVDS信号具有较高的传输速率，通常可以达到几百兆比特每秒（Mbps）甚至更高的速率。

这使得LVDS信号在高速数据传输领域得到广泛应用，例如在显示器、摄像头、通信设备等领域。

2. 低功耗：LVDS信号的传输电压较低，通常为2.5伏特（V）或者3.3伏特（V），相比于其他传输技术，LVDS信号具有较低的功耗。

这使得LVDS信号在电池供电设备中得到广泛应用，例如在便携式电子设备、无线通信设备等领域。

3. 抗干扰能力强：LVDS信号采用差分传输原理，具有较高的抗干扰能力。

差分传输可以有效地反抗传输过程中的噪声、干扰和信号失真，提高了数据传输的可靠性和稳定性。

4. 传输距离远：由于LVDS信号采用差分传输原理，信号的传输距离可以达到几十米甚至更远。

这使得LVDS信号在需要远距离传输数据的场合得到广泛应用，例如在工业自动化、医疗设备等领域。

5. 灵便性强：LVDS信号的传输速率、电压等参数可以根据具体需求进行调整和配置。

LVDS原理与应用简介1 LVDS信号介绍LVDS：Low Voltage Differential Signaling，低电压差分信号。

LVDS传输支持速率一般在155Mbps（大约为77MHZ）以上。

LVDS是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。

IEEE在两个标准中对LVDS信号进行了定义。

ANSI/TIA/EIA-644中，推荐最大速率为655Mbps，理论极限速率为1.923Mbps。

1.1 LVDS信号传输组成TTL TTLLVDS差分接收器图1 LVDS信号传输组成图LVDS信号传输一般由三部分组成：差分信号发送器，差分信号互联器，差分信号接收器。

差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号。

通常由一个IC来完成，如：DS90C031差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。

通常由一个IC来完成，如：DS90C032差分信号互联器：包括联接线（电缆或者PCB走线），终端匹配电阻。

按照IEEE规定，电阻为100欧。

我们通常选择为100，120欧。

1.2 LVDS信号电平特性LVDS物理接口使用1.2V偏置电压作为基准，提供大约400mV摆幅。

LVDS驱动器由一个驱动差分线对的电流源组成（通常电流为3.5mA），LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω　的匹配电阻，并在接收器的输入端产生大约350mV 的电压。

电流源为恒流特性，终端电阻在100――120欧姆之间，则电压摆动幅度为：3.5mA * 100 = 350mV ；3.5mA * 120 = 420mV 。

下图为LVDS 与PECL （光收发器使用的电平）电平变化。

图2 LVDS 与PECL 电平图示由逻辑“0”电平变化到逻辑“1”电平是需要时间的。

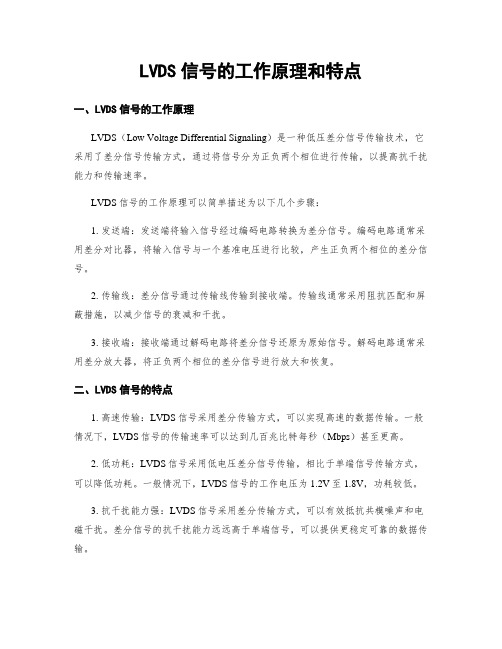

LVDS信号的工作原理和特点一、LVDS信号的工作原理LVDS（Low Voltage Differential Signaling）是一种低压差分信号传输技术，它采用了差分信号传输方式，通过将信号分为正负两个相位进行传输，以提高抗干扰能力和传输速率。

LVDS信号的工作原理可以简单描述为以下几个步骤：1. 发送端：发送端将输入信号经过编码电路转换为差分信号。

编码电路通常采用差分对比器，将输入信号与一个基准电压进行比较，产生正负两个相位的差分信号。

2. 传输线：差分信号通过传输线传输到接收端。

传输线通常采用阻抗匹配和屏蔽措施，以减少信号的衰减和干扰。

3. 接收端：接收端通过解码电路将差分信号还原为原始信号。

解码电路通常采用差分放大器，将正负两个相位的差分信号进行放大和恢复。

二、LVDS信号的特点1. 高速传输：LVDS信号采用差分传输方式，可以实现高速的数据传输。

一般情况下，LVDS信号的传输速率可以达到几百兆比特每秒（Mbps）甚至更高。

2. 低功耗：LVDS信号采用低电压差分信号传输，相比于单端信号传输方式，可以降低功耗。

一般情况下，LVDS信号的工作电压为1.2V至1.8V，功耗较低。

3. 抗干扰能力强：LVDS信号采用差分传输方式，可以有效抵抗共模噪声和电磁干扰。

差分信号的抗干扰能力远远高于单端信号，可以提供更稳定可靠的数据传输。

4. 高传输距离：LVDS信号传输线路的阻抗匹配和屏蔽措施可以减少信号的衰减和干扰，从而实现较长的传输距离。

一般情况下，LVDS信号的传输距离可以达到几十米至上百米。

5. 低电磁辐射：LVDS信号采用差分传输方式，信号的辐射噪声较小，可以减少对周围电路和设备的电磁干扰。

6. 灵活性高：LVDS信号可以适应不同的传输介质和传输速率，具有较高的灵活性。

同时，LVDS信号还可以与其他信号传输技术（如TTL、CMOS等）进行兼容。

总结：LVDS信号是一种采用差分传输方式的低压信号传输技术。

LVDS信号的工作原理和特点LVDS（Low Voltage Differential Signaling，低压差分信号传输）是一种常用于高速数据传输的技术。

它通过使用两条相互反向的电信号来传输数据，其中一条信号是另一条信号的反相。

LVDS信号的工作原理和特点如下：工作原理：1. 差分传输：LVDS使用差分传输方式，即通过比较两个信号之间的电压差来传输信息。

其中一条信号为正极性（P）信号，另一条为负极性（N）信号，两者之间的电压差可以表示二进制数据。

2. 低电压：LVDS信号采用低电压传输，通常为1.2V到1.5V之间，相比于传统的单端信号传输，LVDS可以降低功耗并提高抗干扰能力。

3. 高速传输：LVDS适用于高速数据传输，可以在高达10 Gbps的速率下工作，适用于需要快速数据传输的应用领域。

特点：1. 低功耗：由于LVDS采用低电压传输，相比于传统的单端传输方式，它能够显著降低功耗，有助于延长设备的电池寿命。

2. 抗干扰能力强：LVDS信号采用差分传输方式，可以抵抗来自电磁干扰（EMI）的影响，提供更可靠的数据传输。

3. 高速传输：LVDS支持高速数据传输，可以满足对数据传输速率要求较高的应用场景，如高清视频传输、图像传感器等。

4. 长距离传输：LVDS信号可以在较长距离内传输数据，一般可以达到几十米的传输距离，适用于需要长距离信号传输的应用。

5. 低噪声：由于LVDS信号采用差分传输方式，可以减少信号传输过程中的噪声干扰，提供更清晰的信号质量。

6. 灵活性：LVDS信号可以适应不同的应用需求，可以在多种设备和接口之间进行数据传输，如显示器、摄像头、音频设备等。

总结：LVDS信号是一种低功耗、抗干扰能力强、高速传输的信号传输技术。

通过差分传输方式和低电压特性，LVDS信号可以在高速、长距离和噪声环境下提供可靠的数据传输。

它在许多应用领域中得到广泛应用，如计算机显示器、工业自动化、医疗设备等。

多路LVDS数据处理设备及方法的生产技术随着科技的不断进步，多路LVDS（低电压差分信号）数据处理设备正在广泛应用于各种领域，如医疗设备、车载系统、工业自动化等。

多路LVDS数据处理设备是一种用于处理LVDS信号的硬件设备，可以将多个LVDS信号输入并进行处理，包括解码、降噪、校正等操作。

下面将介绍一些多路LVDS数据处理设备及方法的生产技术。

1.多路LVDS数据处理设备的设计和制造在设计输入接口时，需要考虑信号传输速度和接口类型。

常见的LVDS接口有单端和双端两种，单端接口适用于较短距离的数据传输，而双端接口则适用于长距离传输。

因此，在设计多路LVDS数据处理设备时，需要选择合适的接口类型，以满足不同应用场景的需求。

在制造输出接口时，需要考虑信号的时序和电平等要素。

多路LVDS数据处理设备通常需要输出多路LVDS信号，因此，设计和制造输出接口时需确保每路信号的时序和电平保持一致，以确保信号传输的稳定。

此外，选择合适的信号处理芯片也是设计多路LVDS数据处理设备的关键。

常见的LVDS信号处理芯片有解码器、降噪器、时钟校准器等。

这些芯片能够对LVDS信号进行各种处理，如解码压缩的图像数据、滤除噪声、校准时钟等。

在选择信号处理芯片时，需要考虑芯片的性能、成本和功耗等因素。

2.多路LVDS数据处理的方法在多路LVDS数据处理中，常用的方法包括解码、降噪和校准等。

解码是将LVDS信号转化为原始数据的过程。

由于LVDS信号是经过压缩和编码处理的，因此需要对其进行解码才能得到原始数据。

解码可以通过解码器芯片来实现，该芯片能够将LVDS信号转换为数字数据，并根据压缩算法还原原始数据。

降噪是指通过滤波和抑制干扰等方法，减少信号中的噪声。

LVDS信号通常会受到电磁干扰和传输线路中的噪声的影响，因此需要采取一些措施来减少噪声的影响。

一种常用的方法是使用降噪芯片，该芯片能够对LVDS信号进行滤波和抑制干扰，从而提高信号的质量。

美国国家半导体推出两款低功率LVDS 2x2 交叉点开关电路美国国家半导体公司(National Semiconductor Corporation)宣布该公司的PowerWise®高能效芯片系列添加两款低功率低电压差分信号传输(LVDS)2x2 交叉点开关电路。

型号为DS25CP102 的交叉点开关电路通道的功耗只有125mW，以高达3.125Gbps 的速度传送数据时，抖动只有6ps(典型值)，创下业界最低的水平。

这款芯片设有传送预加重及接收均衡这两个功能选项，确保电缆及FR-4 底板内的信号可以传送到更远的范围。

型号为DS10CP152 的另一款交叉点开关电路的速度则较低(1.5Gbps)，尤其适用于无需进行信号调整的短距离传输系统。

这款芯片具有抖动极低(典型值为9ps)的优点，而且每通道的功耗只有57mW。

DS25CP102 及DS10CP152 芯片可以作为分路器或合路器使用，为OC- 48 电信设备以及采用标准清晰、高清晰和3Gbps 串行数字接口(SDI)的专业级视频系统提供高速信号路径选择及切换的功能。

视频及影像传送系统也可利用这两款芯片将两条数据流分隔以供选用，或执行分离器功能，以驱动两个监视器。

由于这两款芯片在抖动及信号调整方面都有卓越的表现，因此OEM 厂商只要采用这两款芯片，便可选用成本较低的电缆、连接器及相关元件作为搭配。

美国国家半导体这两款2x2 交叉点开关电路采用该公司专有的硅锗(SiGe) BiCMOS-8 工艺技术制造，因此可以大幅提升高速接口电路的性能/功率比。

美国国家半导体的2x2 交叉点开关电路设有可通过引脚选用的信号调整功能，其优点是可以减低信号抖动，而且无需加设中继器也可将信号传送到更远的范围。

这两款开关电路的共模输入电压范围极为广阔，即使没有加设耦合电容器，也可支持LVPECL、CML 及LVDS 等信号。

DS25CP102 及。

LVDS基础介绍LVDS全称为Low Voltage Differential Signaling，即低电压差分信号传输技术。

LVDS技术是一种高速、低功耗、低电压、抗干扰能力强的数字信号传输技术，在工业控制、通信、嵌入式系统等领域得到广泛应用。

LVDS技术通过差分信号传输，实现了高速数据传输和抗干扰能力强的优势，成为现代数字信号传输中的重要一环。

LVDS技术的基本原理是通过发送器将输入信号差分化，即将高电平信号与低电平信号之间的电压差作为一个二进制信号进行传输，在接收端通过接收器将差分信号还原为数字信号。

这种差分信号传输方式相对于单端信号传输方式具有更好的抗干扰性能和传输距离更远的优势，能够有效解决高速信号传输过程中信号失真、电磁干扰等问题。

LVDS技术最早由National Semiconductor公司于1994年推出，目前已经成为业界通用的一种高速串行数字信号传输标准。

LVDS技术的主要特点包括以下几个方面：1.低电压：LVDS信号的电压范围通常为250mV至450mV，比传统的TTL或CMOS信号的电压范围低很多。

这种低电压特性能够节约系统功耗并减少传输线上的串扰和辐射。

2. 高速传输：LVDS技术支持高达1Gbps以上的数据传输速率，能够满足各种高速数据传输应用的需求，如高清视频传输、高速通信等。

3.差分传输：LVDS技术采用差分信号传输方式，具有高抗干扰能力和抗噪声性能，能够有效减少传输过程中的信号失真和干扰。

4.高速时钟：LVDS信号的传输速率受限于时钟频率，因此需要稳定的时钟源来保证数据传输的准确性。

5.简单布线：LVDS信号只需要两条差分信号线和一条共地线即可进行传输，相对于平衡信号传输方式布线更加简单。

LVDS技术主要应用于以下几个领域：1. 高速数据传输：LVDS技术在高速数据传输领域具有明显的优势，能够支持1Gbps以上的数据传输速率，广泛应用于高性能计算、高清视频传输、数据存储等领域。

摘要：SCAN90CP02是美国国家半导体公司最新推出的LVDS超高速交叉点开关，具有的预增强功能使其可应用于高损耗的背板及电缆连接中以增强驱动能力。

文中详细介绍该电路的功能、结构和配置方式，同时给出它的应用方法。

关键词：LVDS；SCAN90CP02；预增强；交叉点开关引言低压差分信号传输LVDS（Low Voltage Differential Signaling）是高速、低电压、低功率、低噪声通用I/O接口标准。

这种信号传输使用非常小的信号幅度（典型值为350mV），通过一对平行的 PCB走线或平衡电缆传输数据。

这对平行差分信号线的电流及电压振幅相反，噪声同时耦合到2条信号线上。

由于采用差分输入方式，输入信号只与2个信号的差值有关，因而可将共模干扰抑制掉。

另外，由于2条差分信号线距离很近，电流传输方向相反，其磁场相互抵消，电场相互耦合，因而与单线传输相比，电磁辐射小得多。

LVDS 已广泛应用于接口器件和现场可编程门阵列（FPGA）、专用集成电路（ASIC）中，采用LVDS的系统成功实现了高速互连。

然后，并非所有的LVDS I/O接口都有良好的性能。

例如，一些ASIC或FPGA的LVDS I/O可能不象标准器件中的LVDS I/O那样适合在PCB板上驱动差分迹线（trace）。

由于PCB板布局存在的问题，甚至导致设计良好的标准器件的信号传输质量变差。

当用ASIC或 FPGA等作为系统核心件时，有时不可能使器件尽可能靠近连接器放置，这样会造成迹线变线、反射增大、损耗增加。

为了消除互连中存在的问题，国家半导体公司推出一系列体积小巧的缓冲器。

文中将对其LVDS超高速交叉点开关SCAN90CP02的功能及应用进行介绍。

1 SCAN90CP02简介SCAN90CP02 型电路是美国国家半导体公司推出的1.5Gb/s的2x2低压差分信号传输模拟交叉点开关（crosspoint switch）。

其高速数据通路和直通(flow-through)引脚可使电路内部的抖动达到最小。

lvds原理(一)LVDS原理LVDS（Low Voltage Differential Signaling）是一种高速数据传输技术，广泛应用于显示器、摄像头、显示接口等领域。

本文将深入解释LVDS的原理，包括其工作原理和应用。

1. 什么是LVDS？LVDS是一种低压差分信号传输技术，它通过使用两个相互互补的信号线来传输数据。

这种技术通常用于处理高速、长距离的数据传输，因为LVDS具有较低的功耗和电磁干扰。

2. 差分信号传输原理差分信号传输是一种通过比较两个互补信号之间的差异来传输数据的方式。

在LVDS中，数据通过高电平和低电平的差异来表示。

其中，高电平对应一个固定电压，低电平对应该电压的反相。

3. LVDS接口结构LVDS通常由三个主要组成部分构成：发送器、接收器和传输介质。

发送器发送器负责将输入的数据信号转换为差分信号，并通过驱动器将其发送到传输介质上。

发送器通常由一个差分信号生成电路和驱动电路组成。

差分信号生成电路根据输入数据生成互补的差分信号，而驱动电路将这些差分信号放大到适合传输的电平。

接收器接收器负责将差分信号转换为单端信号，并将其送达目标设备。

接收器通常由一个比较器、解码器和输出电路组成。

比较器将两个差分信号进行比较，并产生对应的单端信号。

解码器将单端信号转换为具体的数据，供目标设备使用。

传输介质传输介质一般由两根相互绝缘的差分信号线构成，一根用于传输正向信号，另一根用于传输反向信号。

这两根线之间的差异电压足够大，使得信号能够在长距离传输时仍然保持稳定。

4. LVDS的优势与应用优势LVDS技术相对于其他传输技术具有以下优势： - 低功耗：LVDS 使用低电压差分信号传输，在数据传输过程中消耗的功率较低。

- 高带宽：由于LVDS采用差分信号传输，使其能够支持高速数据传输，适用于高带宽应用。

- 抗干扰性强：LVDS采用差分信号传输，对电磁干扰具有较好的抵抗能力，能够在干扰环境下保持稳定的数据传输。

美国国家半导体推出一款1．5Gbps的2×2低电压差分信号
传输（LVDS）模拟交点开关
佚名
【期刊名称】《《电子与电脑》》
【年(卷),期】2004(000)003
【总页数】1页(P140)
【正文语种】中文
【中图分类】TM564
【相关文献】
1.美国国家半导体推出两款低功率LVDS 2×2交叉点开关电路 [J],
2.国半推出一款全新的模拟交点开关 [J],
3.美国国家半导体率先推出符合 AEC-Q100标准的LVDS交叉开关、驱动器及接收器系列产品 [J],
4.美国国家半导体推出业界首款设有均衡及预加重功能的LVDS缓冲器 [J],
5.美国国家半导体推出可输出串行LVDS信号的14位双通道105 MSPS模拟/数字转换器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
