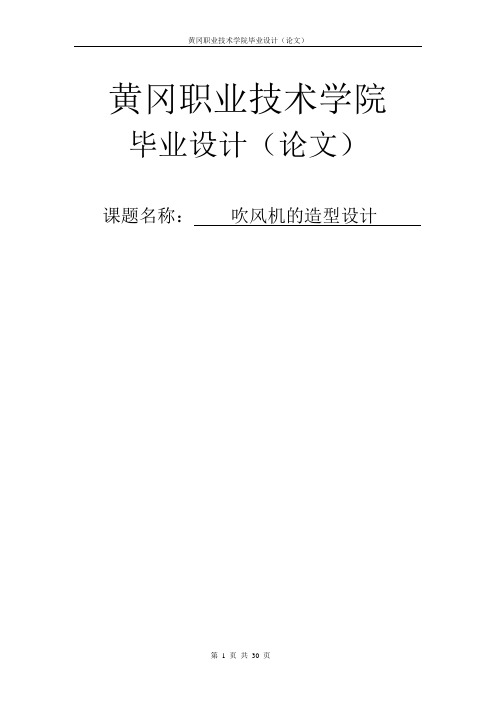

黄冈职业技术学院毕业设计(论文)课题名称:吹风机的造型设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日目录第一章绪论 (6)1.1 Pro/ENGINEER产品介绍 (6)1.2 Pro/ENGINEER产品的特点 (6)第二章吹风机的设计 (7)2.1 新建零件文件 (7)2.2 吹风机的绘制 (7)2.3手柄的绘制 (13)2.4散热口的绘制 (22)2.5 吹风机的其他操作 .............................................................................. 错误!未定义书签。
吹风机风罩塑料模具设计吹风机风罩塑料模具设计摘要本次设计主要内容包括制品工艺分析,成型方法及工艺流程制定,模具类型和结构等形式确定,成型工艺条件确定,工艺计算(即注射量、注射压力、锁模力、导向与定位机构设计、脱模机构设计、加热与冷却系统设计、绘制模具装配图、编写设计说明书等。
)以上各工序模具的设计在满足加工精度的基础上充分考虑节约成本因素,确定了成型工艺工序;紧接着通过熟悉各类模具的加工特点及内部结构,完成模具总体结构的分析;随后进行毛坯尺寸、注射压力、锁模力、导向与定位机构设计、脱模机构设计、加热与冷却系统设计、绘制模具装配。
在此基础上确定模具的外形,最后完成了装配图和非标准的零件图以及确定压力机类型及主要参数。
关键词:吹风机风罩,浇注系统,脱模机构,塑模装配图Caliper stamping die designABSTRACTThis design is rectangular blank volume into a circular hoop with a 1 mm gap. This article on the basis of a reasonable analysis of caliper stamping process, determine the forming of clamp needed to complete the final two die of parts. First design of the die to die, to complete the volume required to round rectangle of blank, from the product parts diagram to see the final forming part of the structure is simple and is a symmetric graph, blanking sections only need to ensure the blank dimension; second series of die design of bending and rolling die, to complete the final shaping, to ensure the clearance of 1 mm.Above the process die of design in meet processing precision of Foundation Shang full consider savings cost factors, determine has card hoop stamping parts most optimization of rushedConference processing process; immediately by familiar various die of processing features and the internal structure, completed die overall structure of analysis; then for stock size, and row sample, and process size, and stamping pressure, and stamping Center, and die work part size, technology calculation, this Foundation Shang determine die of shape, last completed has Assembly figure and non-standard of parts figure and determine pressure machine type and the main parameter.KEY WORDS: plait,in-line,reciprocaningiscrew,trip slide assembling die目录前言 (7)塑料模具毕业设计分析 (8)一:毕业设计的目的 (8)二:模具设计的内容 (8)1、设计内容 (8)三、模具设计的步骤与方法 (9)四、模具设计的要求 (9)(4)设计说明书: (10)五、设计课题 (11)吹风机风罩塑件如图1—1所示 (11)第1章塑件工艺分析 (12)1.1.1力学性能: (13)1.1.3环境性能: (13)1.1.4 ABS塑料的加工性能 (13)1.2 注塑工艺规程编制 (14)1.2.1 注塑工艺过程概述 (14)1.2.2 型腔数目的确定 (17)1.2.3 塑件体积计算 (18)1.2.4 型腔型芯尺寸确定 (18)1.2.5 初选设备及工艺参数确定 (19) 第2章塑件在型腔中的位置确定 (21) 2.1分型面设计 (21)1. (21)2.2 型腔排布 (22)第3章浇注系统设计 (24)浇注系统的组成: (24)3.1 主流道设计 (25)3.1.1 浇口套的结构设计 (25)3.1.2 浇口套的尺寸确定 (26)3.2 分流道设计 (26)3.3 浇口设计 (27)第4章选用模架 (29)4.1 模具整体结构分析 (29)4.2 模架确定 (29)第5章 (31)第6章推出机构的设计 (32)6.1推杆力的计算 (32)6.2确定顶出方式及顶杆位置 (32) 第7章冷却系统的设计 (34)第8章排气系统的设计 (35)第9章装配图 (36)谢辞 (40)参考文献 (41)前言 知识在不断更新,社会在不断前进,制造业中的模具设计与制造走在社会的前沿。
毕业设计(论文)任务书专业模具设计与制造班级模具072 姓名一、课题名称:电吹风外壳注塑模具设计二、主要技术指标:1.工件表面:必须符合质量要求及CAD 和2D图纸,表面应光滑、完整、无飞边毛刺、熔接痕数量最少,熔接痕最小、无缩痕、无气泡、无划伤和白斑等外观缺陷。
2.工件尺寸:工件尺寸符合CAD数据。
3.产品必须和相关的匹配零件匹配合格4.模具正常生产寿命必须达到5万次。
5.塑件材料为ABS,收缩率为0.6%。
三、工作内容和要求:设计内容:1)、设计产品的三维图;2)、塑件的注塑工艺分析;3)、模具的基本结构和模架的设计;4)、模具结构、尺寸的设计和计算;5)、模具主要零件图和加工工艺规程的设计;6)、完成模具总装配图和模具主要零件图;7)、调整模具的装配及试模;8)、编写计算说明书;9)、进行毕业答辩。
设计要求:1)、模具总装配图1张2)、模具典型零件工作图3)、设计计算说明书一份(8000~10000字)。
四、主要参考文献:[1]齐卫东.塑料模具设计与制造[M].第二版.北京:高等教育出版社.2004[2]陈剑鹤.塑料模具设计图册[M].第三版.北京:清华大学出版社. 2008[3]史新民.机械设计基础[M].第二版.南京:东南大学出版社.2007[4]屈华昌.塑料成形工艺与模具设计[M].第一版.北京:高等教育出版社.2001[5]周小玉.实用模具技术手册[M].第二版.北京:机械工业出版社.2002学生(签名)年月日指导教师(签名)年月日教研室主任(签名)年月日系主任(签名)年月日毕业设计(论文)开题报告目录摘要--------------------------------------------------------------------------------------6 前言--------------------------------------------------------------------------------------61、零件的描述---------------------------------------------------------------------------62、塑件的工艺性分析-----------------------------------------------------------------71. 1塑料的分析---------------------------------------------------------------------71.2 塑件的分析---------------------------------------------------------------------7 3、注塑机的选择------------------------------------------------------------------------82. 1塑件的体积、质量------------------------------------------------------------82.2 型腔数量------------------------------------------------------------------------82.3 注塑机相关参数--------------------------------------------------------------82.4注塑成形工艺参数------------------------------------------------------------8 4、模具结构设计------------------------------------------------------------------------94.1分型面得选择---------------------------------------------------------------94.2型腔布局----------------------------------------------------------------------104.3模具总体结构类型----------------------------------------------------------114.4成形零件的设计--------------------------------------------------------------124.5选择标准模架-----------------------------------------------------------------124.6浇注系统-----------------------------------------------------------------------134.7推出机构-----------------------------------------------------------------------144.8冷却系统---------------------------------------------------------------------154.9排气系统-----------------------------------------------------------------------16 注塑机的校核------------------------------------------------------------------------17结论--------------------------------------------------------------------------------------18 答谢词-----------------------------------------------------------------------------------18 参考文献-------------------------------------------------------------------------------19摘要:随着现代工业发展的需要,塑料制品在工业、农业和日常生活等各个领域的应用越来越广泛,质量要求也越来越高。
xx铁道职业技术学院毕业论文题目:电吹风外壳模具设计作者:xx 学号:431510101 系:机械工程系专业:计算机辅助设计与制造班级:10计算机辅助设计与制造301指导者:xx(教授)xx(工程师)评阅者:xx(讲师)2013年6月毕业设计(论文)中文摘要目录1 绪论 (1)1.1 选题背景 (1)1.2 设计内容 (1)2 零件工艺技术分析.......................................... 错误!未定义书签。
2.1 塑件原材料特性 (2)2.2 塑件的结构和尺寸精度﹑表面质量分析 (2)3 模具整体设计 (4)3.1 注塑模具总体结构的确定 (4)3.2 选择注塑机型号及其参数 (4)3.3 确定分型面 (6)3.4 浇注系统的设计和选择 (7)3.5 模具成型部件的设计和计算 (8)3.6 排气系统的设计 (10)3.7 模架的确定和标准件的选择 (10)3.8 与型腔零件有关参数的校核 (11)3.9 温度调节系统的设计 (12)3.10 推出机构(脱模) (12)3.11 导向机构 (13)3.12 射机有关参数的校核 (13)3.13 冷却系统设计........................................... 错误!未定义书签。
3.14 注塑分析 (14)4 模具装配及调试 (15)4.1 装配 (15)4.2 试模 (15)结论 (17)致谢 (18)参考文献 (19)1.绪论1.1.选题背景本课题来源于企业,是关于电吹风外壳的成型设计,该零件用于保护吹风机的内部部件,并且在一定程度上起到装饰作用。
在小型家用电器的行业,塑料替代传统金属必是大势所趋,全国塑料制品的使用率逐年提高,在家电行业制品中外壳使用率将超过50%,而塑料模具的需求量也已经得到明显提高。
应该说,塑料模具的应用潜力是不可低估的,设计合理的注塑模具将受到市场普遍欢迎。
产品造型设计电吹风的改良设计的三维建模和结构分析姓 名:学 号:指导教师:学 院:机电工程学院学院 专 业: 机械设计制造及其自动化完成日期:2014年11月18日学校代码:10904摘要家用及类似用途电吹风系常用于浴室的、直接连接市电供网的、手持式的、小体积大功率电热电器产品。
鉴于其应用场合的特点,存在用户失手掉落进浴缸或台盆从而造成产品浸水的可能性。
由于电吹风产品体积小,功率大,器具不密封,若用户不慎将之落入水中,势必造成裸露的电热丝和其他带电部件直接与水接触,而浴缸或台盆中的水系含有各种洗涤成分的导电性溶液,如此将导致用户处于多种危险之中。
这其中危害最大的是触电危险。
电吹风落水后,水溶液直接带电。
用户若处置不当,将手伸入水中,此时水溶液与手形成的导电接触面非常大,随后电流将经由手、上肢、躯干、下肢的路径通过人体,这种触电方式仅次于胸腹部触电,是致死率极高的触电方式。
电吹风因为其功能需要,全部都具有开放式的结构,器具完全不具有水密性。
当意外浸水以后,导电性溶液容易直接在人体与带电部件之间建立起电气通路。
因此,电吹风落水瞬间,用户的下意识行为就非常关键。
家用及类似用途手持式电吹风,因其产品的使用场合的特点,存在用户失手掉进浴缸或台盆等积水容器中,又因其产品功能限制,无法采用全封闭结构,所以存在器具意外浸水导致的触电安全风险。
本文以试验研究为基础,揭示手持式电吹风潜在安全风险并提出了产品改良措施及未来类似手持式器具的标准化工作的方向.关键词:电吹风,Solidworks,电热丝AbstractSmall volume and big power electric appliances for household and similar use hand-held hair dryer system commonly used in the bathroom, connecting the city power supply network,. In view of the characteristics of the applications, possibility of user drop into the tub or basin which cause flooding. Because the hair dryer products small size, big power, the appliance is not sealed, if the user accidentally will fall into the water, it is bound to cause the heating wire bare and other live parts directly contacted with water, and the solution conductivity water tub or basin in containing various cleaning ingredients, so will lead to the user in a variety of danger. This one of the greatest harm is a risk of electric shock. Hair dryer after falling into the water, direct hot water solution. The user if disposed of improperly, will hand into the water, this aqueous solution and hand shaped conductive contact surface is very large, then the current will be through the path, upper limb, lower limb, trunk hand through the body, the electric shock after shock way of chest and abdomen, is a lethal electric shock way high rate. Hair dryer because its function is needed, all with open structure, appliance has no water tightness. When an accident after soaking, conductive solution easily directly between the human body and live parts to establish electrical pathway. Therefore, the hair dryer water instantly, unconscious behavior of users is very key. Household and similar electrical hand-held electric hair drier, because the characteristics of their products using occasions, accidentally fell into the tub or basin there are users of other water containers, and because the product functional limitations, all closed structure can not be used, so there is an electric shock accident caused by soaking apparatus safety risks. Based on the experimental study of hand-held electric hair drier, reveal the potential security risk and puts forward the improvement measures and future product standardization work similar to handheld appliances direction.Keywords: Hair dryer, Solidworks, electric wire目录第1章引言 (1)第2章电吹风概述 (2)2.1电吹风的发展 (2)2.2电吹风工作原理 (2)2.2.1 基本形态及结构 (2)第3章电吹风的现状及分类 (3)3.1 电吹风的分类 (3)3.1.1传统经典系列 (3)3.1.2发廊系列 (3)3.1.3优雅实用系列 (3)3.1.4圆头系列 (4)3.1.5可爱系列 (4)3.2 电吹风的现状 (4)3.2.1电吹风的市场调查 (5)3.2.1统计图及总结 (5)第4章电吹风的方案选择及作图 (8)4.1 电吹风的方案选择 (8)4.2 电吹风的材料、颜色、结构 (10)4.2 电吹风的作图 (11)结论 (14)致谢 (15)参考文献 (16)第1章引言自1879年爱迪生发明了白炽灯,开创了家庭用电时代以来,到20世纪初美国的理查森发明了电熨斗并投放市场,促使其他的家用电器相继问世。
电吹风手柄后盖逆向工程建模与模具设计王海雄;王军力;黄启欣【摘要】采用扫描仪对塑料产品电吹风后盖进行多次扫描得到点云并进行处理,然后对几何模型进行重构.应用Moldflow软件对模具的冷却系统和浇注系统的设计方案进行分析,得到最佳的设计方案.结果表明,最后设计出模具的总体结构,选择合适的模架,并设计出顶出结构,设计的斜顶机构可以安全顶出产品的内侧凸成形部分;整个设计过程对实际的复杂模具的设计具有一定的指导意义.【期刊名称】《中国塑料》【年(卷),期】2018(032)011【总页数】5页(P131-135)【关键词】逆向工程;Moldflow分析;模具设计【作者】王海雄;王军力;黄启欣【作者单位】桂林理工大学机械与控制工程学院,广西桂林541006;桂林理工大学机械与控制工程学院,广西桂林541006;桂林理工大学机械与控制工程学院,广西桂林541006【正文语种】中文【中图分类】TQ320.50 前言随着塑料的广泛运用以及人们对产品外观要求的提高,要求注塑模具的更新周期越来越短。
如果使用传统的设计流程,即从构思到设计再到产品,产品的设计周期将会很长,无法适应快节奏产品更新和升级的要求。
逆向工程(RE)也称为反向工程,测量建模或反求工程,将已经存在的实物模型反向求出实物的设计数据(CAD模型)的过程[1],是从样件原型—几何数据—重新设计与开发的模式可以大大缩短产品修正、更新、升级的设计周期[2-3]。
其中Moldflow软件是一款强大的计算机辅助工程(CAE)模拟软件[4],应用Moldflow辅助注塑模具设计,经过反复的仿真模拟对模具关键部位进行优化,可以提高设计的效率和质量,减少模具设计的时间和试模修模的次数,从而提高产品的质量和生产效率,同时降低了生产成本。
1 逆向工程建模1.1 数据采集数据采集就是利用机器来获取实物产品外表面点的三维坐标值的过程。
由于电吹风后壳外表面是不规则的曲面,而且有小孔,结构复杂,故采用具有扫描速度快、扫描精度高、扫描质量好的Holon-3DZ拍照式扫描仪。
吹风机外壳反求与再设计
项目导学
产品信息
名称:吹风机
材料:光敏树脂,铝合金
批量:8 件
项目要求
基于geomagic studio与UG软件的吹风机外壳
反求与再设计
产品制作流程
三维扫描仪对产品进行点云扫描——geomagic
studio对点云进行处理——利用geomagic studio构
造参数曲面并导入UG——利用UG进行逆向建模,并对
产品结构进行再设计
教学目标
知识目标
(1)认知三维扫描仪的操作与维护
(2)认知geomagic studio 点云处理及参数曲面构造
(3)认知UG软件逆向建模及应用
能力目标
培养学生基于geomagic studio、UG软件的反求与逆向建模、再设计能力
素质目标
(1)培养专业认同感与学习兴趣;
(2)培养自学能力、工具应用(如资料检索等)能力、技术文件写作表达能力、沟通与团队协作能力等方法能力与社会能力。
2.1吹风机外壳CAD模型建立
2.1.1geomagic studio概述
Geomagic Studio 是Geomagic公司产品的一款逆向软件,可根据任何实物零部件通过扫描点点云自动生成准确的数字模型。
作为自动化逆向工程软件,Geomagic Studio 还为新兴应用提供了理想的选择,如定制设备大批量生产、即定即造的生产模式以及原始零部件的自动重造。
Geomagic Studio可以作为CAD、CAE和CAM工具提供完美补充,它可以输出行业标准格式,包括STL、IGES、STEP和CAD等众多文件格式
1主要功能
○1、自动将点云数据转换为多边形(Polygons)。
○2、快速减少多边形数目(Decimate)。
○3、把多边形转换为NURBS曲面。
○4、曲面分析(公差分析等)。
○5、输出与CAD/CAM/CAE匹配的档案格式(IGS,STL,DXF等)
2主要优势
* 确保用户获得完美无缺的多边形和NURBS模型。
* 处理复杂形状或自由曲面形状时,生产率比传统CAD 软件效率更高。
* 自动化特征和简化的工作流程可缩短培训时间,并使用户可以免于执行单调乏味、劳动强度大的任务。
* 可与所有主要的三维扫描设备和CAD/CAM 软件进行集成。
* 能够作为一个独立的应用程序运用于快速制造,或者作为对CAD 软件的补充。
2.1.2 geomagic studio 的界面和基本操作
1.Geomagic studio的基本界面
Studio对点云的处理分为3个阶段,【点阶段】,【多边形阶段】以及【曲面阶段】
【点阶段】:对点云进行处理,优化点云,常用命令如下图
【多边形阶段】:将点云转化为三角面片,更加直观地展现模型,可导出STL
文件。
常用命令如下图
【曲面阶段】:构造可编辑利用的曲面片,主要使用参数曲面,常用命令如下图
2.1.5吹风机外壳三维CAD模型建立
1. 点云扫描及处理
将快速制造出来的树脂模型用三维扫描仪进行扫描,输出.txt点云文件,再将点云导入到geomagic studio 进行处理。
删除【非连接项】及【体外孤点】,并将点云【减少噪音】,进一步优化,利用【统一采样】减少点云数量。
2.点云封装及构造曲面
(1) 将处理好的点云进行【封装】,生成多边形,再对多边形进行进一步优化,利用【网格医生】命令去除错误特征,光顺曲面,【降低噪音】。
最后创建【开流型】
(2)创建特征,并与全局坐标对齐
创建旋转轴:【直线】→最佳拟合旋转轴
复制到多边形
将特征与【全局对齐】
3构造参数曲面曲面
(1)新建【参数曲面】进入曲面阶段,【探测区域】,抽取轮廓线,再通过【编辑轮廓线】调整轮廓线,重新生成分隔符,按照曲面类型划分为三个区域
(2)拟合回转面,选择回转面,之后点击【拟合曲面】,拟合时注意曲线类型为样条。
面呈橘黄色,不合格,【重新拟合草图】,控制曲线与点贴合
【对比偏差】,拟合至达到要求
4.构造自由曲面
(1)拟合第一个自由曲面
(2)使用【编辑曲面】命令,修改自由曲面参数化类型为边标签,拟合模式为手动,调节UV,直至曲面符合要求
(3)拟合第二个自由曲面,利用【编辑区域】命令将按钮部分去除,再如第一个自由曲面构造
(4)使用【裁剪并缝合】命令将曲面独立出来,再将曲面导出为iges格式
(1)导入模型STL作为参考
(2)导入在geomagic studio 做好的曲面,创建两个基准面,修剪边缘,利用【曲面网格】将三个曲面连接,约束相切,并将所有曲面【缝合】
(3)使用【实例几何体】命令镜像片体,镜像面为xy平面
将父项与镜像面用【样条】线连接,约束【样条】与曲面G1相切,构建曲面网格
【缝合】所有曲面
(4)利用草图,画出吹风口与手柄处边缘线
【拉伸】成片体
(5)向内【加厚】2mm,并用【修剪体】命令,利用上一步拉伸的片体修剪掉多余部分
(6)使用【修剪片体】命令,将手柄底面修剪出来
(7)【加厚】手柄底面,并与主体求和5在实体模型上进行结构设计
v
(1)分模,利用【抽取曲线】→等斜度曲线找出分模线,将产品分为前后壳(2)【拉伸】求差,做出进风口
(3)构建前后壳螺钉柱,【拉伸】求差出开关孔,并【拉伸】出固定筋板
(4)【拉伸】求差,做出电线卡槽
(5)在前壳内做筋板,筋板需拔模
(6)制作前壳卡位筋板与后壳卡槽,要求留间隙做配合
6.装配
新建两个空白组件,将前后壳分别【链接】,再将组件引用集改为model。
