阴阳离子交换树脂的再生标准操作程序

阳、阴复床的再生
当设备运行一个周期后，树脂达到交换平衡，已失去置换能力，必须将树脂进行再生（活化），其再生方法如下：
1.阳树脂的再生：用水自下而上进行反冲洗，以松动树脂和清除脏
物，洗至出水澄清为止。

用约树脂体积2-3倍量的3%～5%的盐酸溶液，
逆流8-10分钟后，浸泡2小时以上，用水洗至
PH值5-6。

2.阴树脂的现生：用水自下而上进行反冲洗，以松动树脂和清除脏
物，洗至出水澄清为止。

用约树脂体积2-3倍量的3%～5%的氢氧化钠溶
液，逆流8-10分钟后，浸泡2小时以上，用水
洗至PH值5-6。

混床的再生
一、混床系统再生操作规程
1、反洗
用水自下而上进行反冲洗，以松动树脂，有利于阴阳树脂自然分层。

2、进酸
从上部进水，下部进3%～5%盐酸，中部排出。

3、清洗
盐酸逆流8-10分钟后，停止进酸，下部排污，清洗至PH值5-6。

4、进碱
从上部进3%～5%碱，下部进水，中部排出。

5、清洗
碱顺流8-10分钟后，停止进碱，上部排污，清洗至PH值7-8。

6、混合
充入无油压缩空气或氧气，待阴、阳树脂混合均匀后，关闭气源；
7、冲洗
上部进水，下部排污，待出水合格后；
8、运行
将合格水送入储罐。

离子交换树脂的再生方法离子交换树脂是一种广泛应用于水处理、化学工业和生物科学等领域的重要材料。

随着使用时间的增长，离子交换树脂会逐渐失去对离子的吸附能力，需要进行再生以恢复其吸附性能。

本文将介绍离子交换树脂的再生方法，包括酸洗法、碱洗法、盐洗法和热解法等。

1. 酸洗法酸洗法是一种常用的离子交换树脂再生方法，适用于强酸型阳离子交换树脂和强碱型阴离子交换树脂。

具体步骤如下：•将需要再生的离子交换树脂放入酸性溶液中浸泡，通常使用稀硫酸或盐酸；•在适当的温度下进行搅拌或循环，促使酸性溶液与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除酸性溶液。

酸洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，酸洗法只适用于耐酸性的离子交换树脂。

2. 碱洗法碱洗法是一种适用于强碱型阳离子交换树脂和强酸型阴离子交换树脂的再生方法。

具体步骤如下：•将需要再生的离子交换树脂放入碱性溶液中浸泡，通常使用氢氧化钠或氢氧化钾；•在适当的温度下进行搅拌或循环，促使碱性溶液与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除碱性溶液。

碱洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，碱洗法只适用于耐碱性的离子交换树脂。

3. 盐洗法盐洗法是一种适用于强酸型阳离子交换树脂和强碱型阴离子交换树脂的再生方法。

具体步骤如下：•将需要再生的离子交换树脂放入盐水中浸泡，通常使用氯化钠溶液；•在适当的温度下进行搅拌或循环，促使盐水与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除盐水。

盐洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，盐洗法只适用于耐盐性的离子交换树脂。

4. 热解法热解法是一种适用于各种类型离子交换树脂的再生方法。

有关树脂的使用方法一、001×7阳离子交换树脂1．树脂的预处理将树脂装入交换器中，用清水反洗树脂，至出水澄清为至。

先通入两倍树脂体积的约4%NaOH，用后一倍体积的氢氧化钠溶液浸泡树脂4-8h，用清水洗到pH为9左右，再通入两倍树脂体积的约4%HCl，用后一倍体积的盐酸溶液浸泡树脂4-8h，用清水洗到pH为5左右。

之后就可再生使用。

2．再生1）.用约2倍树脂体积的2-3%HCl以3-5m/h的流速由上向下通过树脂层，再生废液由排水管排出。

2）.再用纯水（没纯水可先用自来水）以3-5m/h的流速由上向下通过树脂层，废液由排水管排出。

3）.关闭进酸门，打开进水门，用进水对树脂进行正洗，直至出水合格后，投入运行。

二、201×7阴离子交换树脂1．树脂的预处理将树脂装入交换器中，用清水反洗树脂，至出水澄清为至。

先通入两倍树脂体积的约4%HCl，用后一倍体积的盐酸溶液浸泡树脂4-8h，用清水洗到pH为5左右。

再通入两倍树脂体积的约4%NaOH，用后一倍体积的氢氧化钠溶液浸泡树脂4-8h，用清水洗到pH为9左右。

之后就可再生使用。

2．再生1）.用约2倍树脂体积的3-4% NaOH以3-5m/h的流速由下向上通过树脂层，再生废液由排水管排出。

2）.再用纯水（没纯水可先用自来水）以3-5m/h的流速由下向上通过树脂层，废液由排水管排出。

3）.关闭进碱门，打开进水门，用阳床出水（此阳床出水是在阳床洗至酸度降下来且酸度基本达到平衡后的出水）对树脂进行正洗，直至出水合格后，投入运行。

三、混床树脂1.树脂的预处理将树脂装入交换器中，用清水反洗树脂，至出水澄清为至。

先通入两倍树脂体积的约4%HCl的浸泡4-8h，用清水洗到pH为3-5左右，再用两倍树脂体积的约4%NaOH的浸泡4-8h。

2.树脂的再生①.碱浸泡之后，不经清洗，直接进行大反洗，反洗开始时，流速宜小，待树脂松动后，逐渐加大反洗流速，使整个树脂层的膨胀率在50-70%，维持10min左右，观察分层是否清楚。

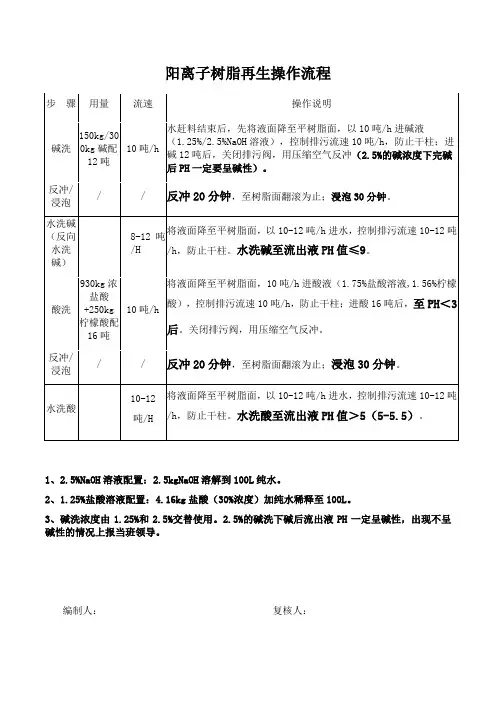

阳离子树脂再生操作流程
1、2.5%NaOH溶液配置：2.5kgNaOH溶解到100L纯水。

2、1.25%盐酸溶液配置：4.16kg盐酸（30%浓度）加纯水稀释至100L。

3、碱洗浓度由1.25%和2.5%交替使用。

2.5%的碱洗下碱后流出液PH一定呈碱性，出现不呈碱性的情况上报当班领导。

编制人：复核人：
1号和3号树脂柱（941）再生操作流程
注意：酸洗浓度由（0.75%盐酸+1%/柠檬酸）与（1.5%盐酸+2%柠檬酸）交替使用。

（1.5%盐酸+2%柠檬酸）的酸洗下酸后流出液PH一定呈酸性，出现不呈酸性的情况上报当班领导。

编制人：复核人：
5A/5B再生操作规程
注意：碱洗浓度由1.25%和2.5%交替使用。

2.5%的碱洗下碱后流出液PH一定呈碱性，出现不呈碱性的情况上报当班领导。

编制人：复核人：。

离子交换树脂的再生方法离子交换树脂是一种常用的水处理材料，它可以去除水中的离子，使水变得更加纯净。

但是，在使用一段时间后，树脂会被吸附的离子饱和，需要进行再生。

下面将介绍离子交换树脂的再生方法。

首先，需要了解离子交换树脂的类型。

通常分为阴离子交换树脂和阳离子交换树脂。

因此，在进行再生时需要针对不同类型的树脂采取不同的方法。

对于阴离子交换树脂，可以采用碱性溶液进行再生。

具体来说，将碱性溶液（如氢氧化钠）通过阴离子交换树脂床层，使其与吸附在树脂上的阴离子发生置换反应，从而将吸附在树脂上的阴离子清除掉。

在置换反应完成后，用水洗涤残留物质即可。

对于阳离子交换树脂，则可以采用酸性溶液进行再生。

具体来说，将酸性溶液（如盐酸）通过阳离子交换树脂床层，使其与吸附在树脂上的阳离子发生置换反应，从而将吸附在树脂上的阳离子清除掉。

在置换反应完成后，用水洗涤残留物质即可。

需要注意的是，在进行再生之前，需要先将离子交换树脂床层进行反冲洗。

这是为了去除床层中的杂质和污垢，以便更好地进行再生。

此外，在进行离子交换树脂的再生时，需要注意以下几点：1. 离子交换树脂的再生周期应该根据实际情况来定。

如果水中含有大量的离子，则需要更频繁地进行再生。

2. 在使用碱性溶液或酸性溶液进行再生时，需要注意安全问题。

这些溶液具有强酸性或强碱性，对人体有一定危害。

3. 在进行反冲洗和再生时，应该避免过度冲洗和过度置换。

否则会导致树脂失效或者影响其使用寿命。

综上所述，离子交换树脂是一种重要的水处理材料，在使用过程中需要注意进行再生。

通过正确的再生方法，可以有效地延长树脂的使用寿命，保证水的纯净度。

离子交换树脂再生方法一.阳床1.阳床再生（顺流再生）①配酸比重≥3，同时将阳床内水全部放空；②打开进酸阀、上排阀，其他阀门全部关闭，打开酸泵；③待进酸液面超过树脂以上20cm后，开启下排，下排流量和进酸流量相同，此时流量控制在600～1000L/h，进酸时间不低于40分钟。

1.阳床清洗进酸完毕后可直接进行清洗，先开启砂过滤，精密过滤，精密过滤处于上排上进状态。

放掉阳床进酸管道、上进管道内的残酸方法为：开启上进下进，下排开启进酸阀。

此时将精密过滤出水阀打开、关闭上排阀，将进酸管道内的残酸冲洗到酸槽后关闭进酸阀。

关闭阳床下进阀，开始进行清洗，清洗时打开阳床上排阀，阳床内的水须始终漫过树脂，注意不要使树脂失水。

清洗到下排阀出水PH值为7左右（接近中性）为止。

二.阴床1.阴床再生（水流再生）①配碱比重≥5，将阴床内水放空；②打开进碱阀、上排阀，其他阀门全部关闭，然后开启碱泵；③待碱液液面超过树脂20cm后，开启下排，下排流量与进碱流量一致，此时流量控制在600～1000L/h，进碱时间不得少于60min，进碱完毕后放空阴床内碱液。

2.阴床清洗清洗时打开中间水箱泵、风机，防止碱液倒流至中间水箱槽。

将进碱管道内残碱冲洗到碱槽内及即可以开始阴床清洗。

同阳床清洗一样，清洗到下排排出水PH值约为7（中性），测试电导率小于5即可。

三.混床1.混床再生①阴阳树脂同步再生。

首先对混床内树脂进行分层：开启清洗阀、上排阀并启动清洗泵，此时分层开始。

若分层困难，可进少量酸帮助树脂分层，在混床内树脂出现明显分层时分层完毕，再开启上进阀、中排阀（同时混床以前的阴、阳床正常开启运行）将阴离子交换树脂冲洗干净直至排出的水呈中性。

②进酸进碱配碱比重≥5、配酸比重≥3，碱液由上排进入，中排排出；酸液由下排进入、中排排出。

进酸进碱在同步进行时，必须保证各泵的流量一致，泵流量应保持在600～1000L/h，时间不低于30min。

阴、阳离子交换树脂再生完毕后进行清洗时清洗水分别从上排阀、下排阀进入，由中排阀排出，此时须确保清洗的同步进行以及进水流量的一致。

混合床再生法
1.先打开反洗阀，上排阀进行树脂分层及松动活跃，时间为10-15
分钟。

2.配好碱溶液4-5kg99%的氢氧化钠兑水一箱（50kg），打开进酸碱
阀，启动再生泵抽进碱液，流量为300L-350L/H,时间为30分钟左右。

或者大量抽进碱液侵泡到以上时间（流量调节可慢慢关闭及打开，酸碱阀）
3.当碱溶液与阴离子发生反应完后，用纯水冲洗PH值到8-9左右，
可以正冲洗打开（进水阀，下排阀）或反洗（开反洗阀、上排阀）进行交换冲洗，时间为40-50分钟。

4.最后一次为进水冲洗，接着就把中排阀打开，关掉下排阀。

5.酸碱液为36%盐酸，10-12Kg兑水一箱，搅拌溶解后，打开酸碱
阀，从中排排出，因为盐酸不能与阴离子发生接触，所以上层还是正常进水，同时从中排排出，酸碱溶液流量150-200L左右，时间不能低于12分钟，最好是15分钟以上才能够充分反应好。

6.酸液进完后直接打开下排阀，用纯水进行冲洗酸性PH值5-6左右，
切记不能反洗，时间为20分钟。

7.冲洗好后，停住进水，打开上、下排阀把柱内水排放置高树脂20
厘米处从底部进去混合，进气前确定上排阀已打开。

混合3分钟时间，混合均匀后，就直接打开进水阀和下派阀进行冲洗至水质合格（30分钟左右）合格后就可以打开出水阀关下排阀、用水。

混合床树脂的再生标准操作程序The document was prepared on January 2, 20211目的建立阴、阳离子交换树脂从失效至有效交换的标准操作程序.2范围去离子水站混合床树脂的再生操作.3责任制水站班长负责组织去离子水岗位操作工正确实施混合床的再生操作.车间工艺员、质监员负责混合床再生操作的监督和检查,使再生质量符合要求.去离子站水岗位操作工有按操作规程正确操作的责任.4参考文件SOP文件之作业指导文件.5内容配制规范浓度的酸碱溶液3%HCL溶液、4%NaOH溶液.打开失效混合床下进水阀的上排水阀..开启初纯水泵,反冲、流量控制3000L/h.待阴树脂往上升,阳树脂下沉,至上排水阀排水后关闭下进水阀..开启下排水阀排水.待水排至树脂层同样高时,再调整进水流量在1000L/h.连续进行么冲,用同样反冲的方法2~3次.如用水分层不够明显,可用压缩空气进行反冲,使树脂松动.找开混合床底部的进气阀,把进气压力控制在.用压缩空气吹树脂2~3分钟,关闭进气阀门,再进行反冲洗,这样就将阴阳树脂分层了.树脂分层后,打开初纯水泵.打开混合床上进水阀和上排阀及再生床上排阀.流量控制在1500L/h,慢慢关闭混合上排阀.当压力达到时,立即打开树脂转移阀.阴树脂在压力作用下移至再生床后,关闭树脂转移阀.关闭上进水阀和打开混合床上排阀.分别用酸碱溶液再生、冲洗.树脂再生完毕后,开启初纯水泵.打开再生床上进水阀和上排阀及混合床的上排阀.开启初纯水进水阀,流量控制在1500L/h.待再生柱上排水后,慢慢关闭上排阀.注意再生床上的压力为时,立即打开转移阀,将阴树脂移回至混合床内.打开再生床上排阀,及时关闭树脂转移阀,关闭初纯水泵,打开混合床下排阀.把床内水放至树脂层上部约10cm时,关闭下排阀,打开压缩空气阀门,压力控制在,冲气5分钟左右.待阴阳树脂充分混合均匀后,关闭时气阀门.开启初纯水泵进行正冲洗至水质达标准后,进行正常生产合格用水,此混合床再生操作结束.注意压力表的压力 ,不能超过.树脂分层界面应清楚.阴、阳树脂混合应均匀,排除柱内气泡.做好再生记录及出现故障情况记录.再生周期为每生产100吨纯水为一个再生周期.冲洗用水应采用纯水可初纯水.控制好再生终点.6培训培训对象：制水站班长及岗位操作工.培训时间：二小时.。

阴阳树脂处理方法混合床是一个交换柱内即有强酸性阳离子交换树脂，同时也有强碱性阴离子交换树脂，是在混合均匀的情况下使经过处理的水顺流通过，而得到纯度较高纯水的方法。

（树脂在柱内的高度为交换柱的有效高度的2/3，在此2/3的树脂层内，其中有1/3为强酸性阳离子交换树脂在下部，强碱阴离子交换树脂为2/3在上部。

）阴阳树脂的比例为2/1（体积比）。

在阴阳树脂交界处略向下一些有一中排管，用以阳树脂再生进酸时，控制酸的界面在阴阳树脂截面处之下。

具体操作如下：1．逆洗分层水从底部进入，上口排出，树脂均匀地松弛膨胀开来，可加大水流速以冲不出树脂为原则，洗至出水清亮度。

反洗的目的为使阴阳树脂分层，阳树脂比重为 1.23-1.28，而阴树脂比重为1.06-1.11，两种树脂比重差别比较大，所以通过逆洗就很容易分层，通过逆洗也可排出一些杂质异物，保证下一周期的正常运行。

逆洗毕，放水，放到树脂层表面10厘米以上。

2．强碱性阴离子交换树脂再生再生剂为3-5%的NaOH，用量为树脂体积的3-5倍，从上口进入，控制一定流速，维持液面顺流通过，通过中排口或阳树脂而排出，再生时间不少于1小时。

3．淋洗阴树脂当碱液淋洗完后，进行淋洗附在阴树脂上的碱液，淋洗先用纯水正淋洗，自上而下顺流通过，慢速淋洗，大约10分钟左右改为反洗，水通过阳树脂（Na交换水）洗阴树脂，可洗至pH=7-8。

反洗时间约为20分钟左右。

淋洗完排水可排到阴阳树脂交界处以下1-2厘米，准备阳树脂再生。

4．强酸性阳离子交换树脂再生再生剂为3-5%盐酸，用酸量为阳树脂体积的2-3倍。

酸液从酸再生管加入，从中口排出。

此法应严格控制酸的液面。

始终在阴阳树脂交界处（下一点），切不可上溢到阴树脂曾，否则会使刚再生为OH型的阴树脂变为Cl型而失效。

维持一定流速，在半小时内流完。

5．淋洗阳树脂仍从底排管进水，控制液面在阴阳树脂交界处，淋洗水量为阳树脂体积的4-6倍，慢流速洗至pH=2-3。
