MapGIS K9基本农田数据库建设操作流程一、建库总体流程按照《基本农田划定技术规程》（TD/T1032—2011）的技术要求：以土地利用现状调查成果为基础，叠加土地利用总体规划成果，结合实地勘察，对规划确定的基本农田成果进行核实、认定；综合确定基本农田保护片（块）边界，对其进行编号、记录；提取基本农田保护片（块）所对应的地类图斑现状信息；依据农用地分等成果，获取基本农田质量等级信息；依规范要求录入基本农田保护片（块）与基本农田图斑属性；建立数据库；落实保护责任，设立保护标志；编制基本农田划定成果。
二、建库总体流程图三、新建工程1、升级更新二次调查土地调查工程2、填写工程名称和路径等信息3、选择空间参照系四、图层检查及录入1、检查基础数据及土地利用专题的图层是否导入成功。
2、清空基本农田专题中的所有图层。
3、导入基本农田图斑图层（要求基本农田图斑拓扑检查无误、图斑划分正确、属性填写无误、基本农田图斑编号无重复编号）。
4、根据xls表格生成界桩、基本农田标志牌。
5、数据结构升级。
（将基本农田图斑、界桩、基本农田标志牌三个图层按照字段对应关系进行属性字段映射设置，然后点升级）6、生成基本农田保护片。
此工具的提取规则是提取基本农田图斑层中保护级别为1的图斑，以村为单位对基本农田图斑进行合并，形成基本农田保护片图层。
7、生成基本农田保护区8、生成基本农田保护界线五、基本农田保护责任表格录入及挂接1、外业调查表格的整理以乡为单位将外业调查成果输入到“耕地保护责任调查表”模板中，每个村为一个SHEET表，SHEET表名为12位的村级行政代码。
落实到农户的图斑，身份证号码不能为空，所有记录的承包面积不能为空。
录入。
处理方法如下：（2）落实到村集体图斑的输入格式（3）落实到组集体图斑的输入格式（4）存在飞地情况的处理，将有飞地的责任人信息复制一行，把飞地图斑号填写好，并在表格最后填写实际权属单位代码和实际权属单位名称，不是飞地的这两栏不用填写。
Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。
在图片上找两个点，输入正确坐标值。
再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。
3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。
4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。
若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。
修改完之后，应删除图层中的dan层。
5、保存格式把矢量化好的图保存为dxf文件。
6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。
保存到你建的新文件夹中。
当然这里涉及到需要校正的问题。
有2种方法：CAD中校正（不做介绍）和Mapgis中校正。
下面将会提到。
7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。
2、功能用途更进一步减小图形文件的变形，提高精度。
3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。
然后点击“控制点”中的“控制点参数设置”，如图按“确定”。
再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。
MapGIS K9二次土地调查数据库管理系统变更调查交流1、基本情况：该软件是MAPGIS做第二次土地调查和每年土地变更的专业软件，现每年在不断的更新。
2、主要的用途做各类乡镇、村专题图件、建大小范围的土地调查的数据库、每年的土地变更调查，勘测定界、审查图件、土地整理等等。
3、主要的功能①支持各种数据格式（矢量和影像）②数据建库☆方便、灵活的拓扑处理、数据加工和属性赋值工具③数据检查☆方便的数据检查工具④图件输出☆各类区域专题地图的编辑、制作、打印⑤以县、乡、村、组为单位，以平方米、亩、公顷为单位输出全套二次详查表格（包括耕地坡度、地类、基本农田等表格）4、学习注意事项①、软件自身的帮助是较好的辅助资料，但是这里只是对软件单独功能的介绍，没有对一个项目一个完整的工作，做出计划和步骤，需要自己根据实际串起来。
②、百度文库和视频网站上有很多关于mapgis的资料，实际上是一致的，不必区过多分版本的差异。
③、华夏土地网有一些资料。
④、官方的电话咨询或网站上或qq学习群。
5、本人手上有软件和一些操作的视频，现低价转让，有什么技术问题，也可以相互交流。
QQ:2558832756联系我。
6、目前的情况这个软件做数据的功能算比较多而且不断的升级，属于做国土业务的必备软件。
尤其是每年都要做变更调查，相信做过相关业务的朋友都很熟悉。
从07年到14年，不停的升级，版本众多，功能越来越完善。
7、建库做项目的体会。
①、目的建库、作图的目的就是为了通过检查。
检查分检查软件和人工检查。
所以一定要在做项目的时候搞清楚检查验收的标准和质检软件的要求，只有深入理解这个，才能事半功倍。
②、方案所谓的建库实际上重点就是倒腾那几个点线面文件。
怎么画，怎么分、怎么搞属性，怎么出表，怎么搞清软件的思路，这才是快速有效的。
所以，学习的时候，可以分解动作，以小数据实验成功后大力推广。
这样就形成适合自己的一个方案。
③、组织实施按分解动作分工、做好环节的控制，并形成前后衔接，减少返工和重复修改。

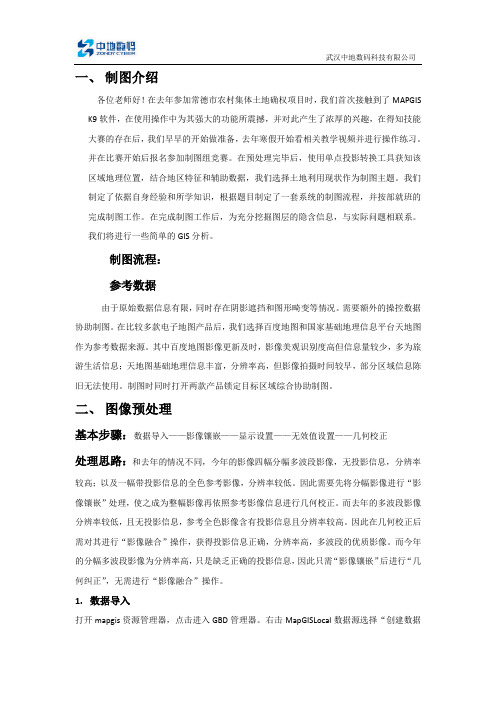

一、制图介绍各位老师好！在去年参加常德市农村集体土地确权项目时，我们首次接触到了MAPGIS K9软件，在使用操作中为其强大的功能所震撼，并对此产生了浓厚的兴趣，在得知技能大赛的存在后，我们早早的开始做准备，去年寒假开始看相关教学视频并进行操作练习。
并在比赛开始后报名参加制图组竞赛。
在预处理完毕后，使用单点投影转换工具获知该区域地理位置，结合地区特征和辅助数据，我们选择土地利用现状作为制图主题。
我们制定了依据自身经验和所学知识，根据题目制定了一套系统的制图流程，并按部就班的完成制图工作。
在完成制图工作后，为充分挖掘图层的隐含信息，与实际问题相联系。
我们将进行一些简单的GIS分析。
制图流程：参考数据由于原始数据信息有限，同时存在阴影遮挡和图形畸变等情况。
需要额外的操控数据协助制图。
在比较多款电子地图产品后，我们选择百度地图和国家基础地理信息平台天地图作为参考数据来源。
其中百度地图影像更新及时，影像美观识别度高但信息量较少，多为旅游生活信息；天地图基础地理信息丰富，分辨率高，但影像拍摄时间较早，部分区域信息陈旧无法使用。
制图时同时打开两款产品锁定目标区域综合协助制图。
二、图像预处理基本步骤：数据导入——影像镶嵌——显示设置——无效值设置——几何校正处理思路：和去年的情况不同，今年的影像四幅分幅多波段影像，无投影信息，分辨率较高；以及一幅带投影信息的全色参考影像，分辨率较低。
因此需要先将分幅影像进行“影像镶嵌”处理，使之成为整幅影像再依照参考影像信息进行几何校正。
而去年的多波段影像分辨率较低，且无投影信息，参考全色影像含有投影信息且分辨率较高。
因此在几何校正后需对其进行“影像融合”操作，获得投影信息正确，分辨率高，多波段的优质影像。
而今年的分幅多波段影像为分辨率高，只是缺乏正确的投影信息，因此只需“影像镶嵌”后进行“几何纠正”，无需进行“影像融合”操作。
1.数据导入打开mapgis资源管理器，点击进入GBD管理器。
MAPGIS K9集体土地所有权建库流程一、数据准备农村集体土地确权登记发证工作，在数据准备中，根据数据来源的不同，主要分为两大类。
基础地理、土地利用等专题数据，采用开展调查的上一年度变更调查数据库的成果为基础；农村集体土地所有权数据，采用外业逐宗调查。
根据数据格式的不同，从各地的实际数据情况来看，主要分为ARCGIS和MAPGIS格式数据。
1，鼠标双击后，弹出数据转换界面，如图：其中：2目34WP）561.1.2 数据转换后处理数据转换后，对于区文件，可能存在拓扑错误，例如在系统默认的mpArea（面积）字段和mpPerimeter（长度）字段没有值；或者数据本身在转换之前就存在区文件与线文件不套和的情况，例如界址线与宗地不套和。
针对以上情况，建议对数据做如下处理：处理思路：将区文件的属性通过“生成label点“方式存到点文件中，再用线文件转弧段造区，最后用新的区文件和label点进行合并，保证属性和图形的正确性。
操作步骤如下：1、生成label点打开MapGIS 6.7平台，进入到图形处理——输入编辑子系统。
新建工程后，在工程文件栏点击右键——添加项目，将需要处理的区文件添加进来，勾选该图层使其为当前图层。
点击菜单其他——生成label点文件，在弹出的界面中选择label点存放的位置和名称后点击保存。
2、线转弧段造区：在输入编辑子系统中操作步骤如下：A、设置——系统参数确认“结点/裁剪搜索半径”为0.0001B、线文件拓扑检查和处理为保证线文件的拓扑正确性，需要对线文件的拓扑进行检查，并进行相应处理。
其他——自动剪断线）CD、.wl、.wp)二、2.1配置添加可以添加其它的MapGIS数据源。
点击添加按钮，弹出如下选择MapGIS数据源类型对话框。
选择创建SQL SERVER数据源类型，单击下一步。
在弹出的对话框中配置过的SQL SERVER数据库网络服务名就会出现在列表中，供用户选择.选择SQL SERVER服务器名称，MapGIS数据源将和选中的SQL SERVER服务器名称建立关系，输入MapGIS数据源名称，可以输入任何名称来标识该数据源，单击完成。
MapGIS K9基本农田建库流程☆☆☆本文档基于2012年1月的MapGIS基本农田监管系统（通用版）给出了供参考的基本农田建库流程。
由于国家尚未确定基本农田划定数据库的检查方法和汇交格式，现阶段建库流程还有一些不太明确的地方，软件的功能也有待完善。
☆☆☆各地用户应在先掌握基本农田数据库标准、划定基本农田技术规程、本省规划数据库建设相关要求的基础上，根据实际情况制定建库工作路线，灵活选用软件的各项工具。
☆☆☆如果大家有宝贵的意见和建议，欢迎发往中地国土一号邮箱：whmapgis@。
也可以拨打我们的热线电话4008809970或者当地服务机构的热线电话（软件帮助中有详细的联系方式）。
☆☆☆文档还在不断建设中。
一、软件的安装安装基本农田监管系统之前必须确保有K9的许可证服务、本机上安装K9平台。
下面分别介绍安装许可证服务和K9平台的步骤。
(一)许可证服务安装MapGISK9许可证服务器可以安装配置在任何一台装有MapGISK9USB加密狗的Windows电脑上。
许可证服务器可以单独安装在服务器上，也可以和MapGISK9应用产品一起安装在服务器上。
您可以按下述方法安装许可证服务管理器：1、插入MapGISK9USB加密狗；2、执行安装光盘中的许可证服务器安装程序开始安装：3、根据安装向导的提示信息继续安装，在安装过程中请根据所示的界面中输入安装密码继续进行安装：4、一旦您安装完毕，安装程序会在您的服务器上自动运行MapGIS许可证服务，如下图：(二)K9平台安装在安装好的MapGISK9SP2平台之后才能安装MapGISK9基本农田监管系统。
安装MapGISK9SP2平台之前需要卸载以前安装的MapGIS7.x以上平台产品。
如果您的电脑上安装有MapGIS7.x产品，或者MapGISK9SP2版本以前的MapGISK9产品，您需要将已安装的平台软件卸载之后才能再次安装MapGISK9产品。
如果您的电脑上只安装有MapGIS6.7产品，您可以不用卸载以安装的MapGIS6.7产品直接安装MapGISK9产品。
MAPGIS数据处理工具使用手册软件说明：本工具软件为共享软件。
在使用MAPGIS平台进行空间数据建库或大批量处理数据过程中，会涉及到大量繁重的数据处理工作。
本工具软件即针对在此过程中遇到的问题，提供相应的功能给予解决，从而可以大幅度提高数据处理的工作效率、节约成本。
主要功能如下：1．参数转换根据（点、线、区）参数表（描述待转换的SLIB与目标SLIB之间的对应关系），将点、线、区文件转换为符合目标SLIB参数定义的文件，从而解决由于SLIB不一致而进行的数据转换问题。
2．颜色转换根据颜色对照表，将点、线、区文件的颜色进行转换。
3．输出颜色表将系统库中的颜色库输出为颜色表，即描述每种颜色号所对应的K、C、M、Y值。
4．添加属性结构5．根据属性赋参数根据图层分离文件，即将指定路径下的所有（点、线、区）文件（源文件）根据分离参数表进行分离。
6．根据图层分离文件根据图层分离文件，即将指定路径下的所有（点、线、区）文件（源文件）根据分离参数表进行分离。
7．根据图层代码赋属性结构8．属性连接…………………………………….使用方法：将本程序拷贝至MAPGIS66安装目录的Program文件夹内，直接运行即可。
1.参数转换1.1. 界面说明◆“点文件”CheckBox：是否转换点文件；“参数表”按钮：选择点文件转换的参数文件（*.wb）◆“线文件”CheckBox：是否转换线文件；“参数表”按钮：选择线文件转换的参数文件（*.wb）；◆“区文件”CheckBox：是否转换区文件；“参数表”按钮：选择区文件转换的参数文件（*.wb）。
◆“文件转换”按钮，选择待转换文件所在目录，将该目录下的所有点、线、区文件（用户对转换文件的类型可以自行设置）进行转换。
◆“退出”按钮：关闭对话框。
1.2. 转换参数表参数表是针对待转换的SLIB与目标SLIB之间的对应关系而设计的，用于设置将点、线、区文件转换为符合目标SLIB参数定义的文件。
农村集体土地所有权登记发证MAPGISK9入库前的框架搭建方法步骤摘要农村集体土地所有权工作入库工作是必不可少的一项内容，而枣庄市农村集体土地确权外业完成后的内业成图都是用的南方CASS8.0软件就，本文主要针对枣庄市农村集体土地所有权，利用MAPGIS K9 入库前，由CASS8.0到MAGIS的入库准备工作，包括界址点、界址线转换到MAPGIS下，以及界址点、界址线、宗地属性的录入和挂接，为入库奠定良好的基础。
框架搭建好后直接导入MAPGIS K9中完善库的内容。
关键字界址点；界址线；宗地；转换；属性枣庄市农村集体土地所有权内业成图都是用CASS8.0成图的，要想把图形及属性入到MAPGISK9软件中，要通过CASS和MAPGIS的转换，把图形和属性都转到MAGIS下，然后再导入到MAPGIS K9中，入库前框架的搭建方法和步骤如下：首先把整理好的有用的线性图层和界址点等图层放到CASS的整图中，利用“圆圈转点程序”这个小程序，把界址点坐标导出来（输入命令appload，加载SgZbd16，然后保存界址点坐标文件）。
把导出的界址点文件整理成CASS展点数据格式，然后展野外测点点位。
重新用野外测点点位展界址点位，是为了让界址点转到MAGIS中后是点数据而不是线数据，便于属性的挂接和修改。
在给界址点入库前应检查删除重叠的界址点，利用空间分析的网络编辑里是可以清楚重叠点的（点文件子图、注释圆等）：结点-输入结点-点文件输入结点（选中界址点的WT文件）-之后打开，这时候界面里看不见打开的点，然后按网络-自动平差建网-之后“结点”-结点输出点文件-保存的菜单顺序操作，即完成了重叠点的删除工作。
第二步是把DWG文件另存为dxf文件，利用MAPGIS文件转换功能把测点点位的ZDH层转换为点文件，把所有必须线转换为线文件。
把转出的界址线文件复制出一份备用，打开“MapGIS二次土地调查数据库建库系统（城镇）”软件，利用右侧菜单“界址点剪断界址线”功能，把界址线在每个界址点处剪断。
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
用户坐标系：是用户处理自己的图形所采用的坐标系。
设备坐标系：是图形设备的坐标系。
数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。
窗口：是用户坐标系中的一个矩形区域。
用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。
窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。
离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。
利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。
视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。
可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。
如地理图中水系构成一个图层，铁路构成一个图层等。
我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。
点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。
它包括字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中的点概念不同。
弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。
它与曲线是两个不同的概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。
