专项训练光学作图——三年（2021—2023）中考真题分项精编一、作图题1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。

请在图中画出人眼A经平面镜MN看到吸顶灯的完整光路图。

【答案】【详解】人眼A经平面镜MN看到吸顶灯，是由于吸顶灯发出的光经平面镜反射后浸入人的眼睛，作点S 关于平面镜的对称点S′，连接S′A与镜面的交点O即为入射点，连接SO即为入射光线，如图所示2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。

【答案】【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。

请根据平面镜成像特点画出OB在平面镜中成的像。

【答案】【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。

分别作O、B关于平面镜对称的点O'和B'，分别用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示：4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像A B''。

【答案】【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。

如图所示：5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

【答案】【详解】光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，过O点作分界面MN的垂线即法线，由光的反射定律可知，反射角等于入射角，入射光线和反射光线分别位于法线两侧，画出入射光线AO；由光的折射规律可知，入射光线和折射光线分别位于法线两侧，折射角大于入射角，故折射光线应远离法线，据此画出折射光线OB，如图所示：6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。

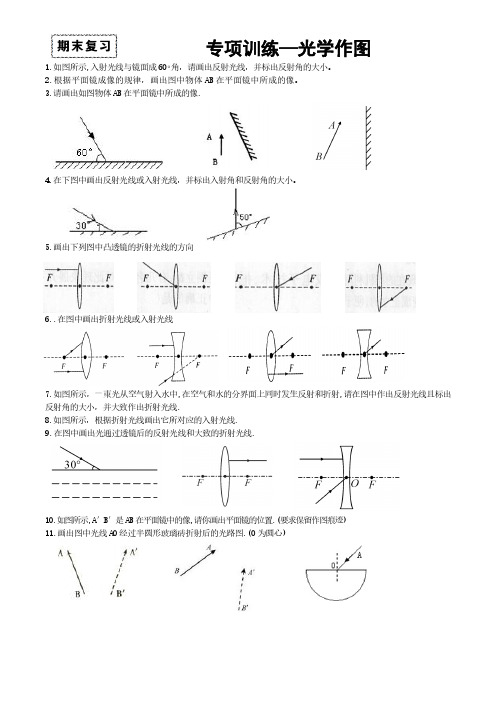

1.如图所示,入射光线与镜面成60∘角，请画出反射光线，并标出反射角的大小。

2.根据平面镜成像的规律，画出图中物体AB 在平面镜中所成的像。

3.请画出如图物体AB 在平面镜中所成的像.4.在下图中画出反射光线或入射光线，并标出入射角和反射角的大小。

5.画出下列图中凸透镜的折射光线的方向6..在图中画出折射光线或入射光线7.如图所示，一束光从空气射入水中,在空气和水的分界面上同时发生反射和折射,请在图中作出反射光线且标出反射角的大小，并大致作出折射光线.8.如图所示，根据折射光线画出它所对应的入射光线.9.在图中画出光通过透镜后的反射光线和大致的折射光线.10.如图所示,A ′B ′是AB 在平面镜中的像,请你画出平面镜的位置.(要求保留作图痕迹) 11.画出图中光线AO 经过半圆形玻璃砖折射后的光路图.(O 为圆心)12.在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

13.在图甲、乙中画出反射光线或入射光线并标出反射角。

14.（2017新疆）图甲中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线；15.（2016•乌鲁木齐）如图是光线照到水平面镜上的反射光路，做出法线和入射光线．16.（2015乌鲁木齐）如图是光线通过凹透镜后的折射光线，作出入射光线．17.（2017乌鲁木齐）如图所示，一束光从空气射向水面，请画出反射光线和折射光线．18.请画出图丙中两条光线通过凸透镜后射出的光线。

(F为透镜的焦点,O为透镜的光心)19.如图2所示，一束光与平面镜成45∘角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

20.根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像A′B′.21.如图所示，小明通过一平面镜看到了桌子下面的小球。

图中画出了入射光线和反射光线，但末标出光的传播方向。

在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜。

八年级物理光学作图专项训练（精选）1、根据光路图标出室内的光源。

2、完成下列光路图（即画出法线、反射光线或入射光线，并标出反射角或入射角的度数。

）3、如上图1所示的是灯泡S发出的两条光线经平面镜反射后的反射光线,请画出对应的入射光线并确定灯泡S的位置.4、已知一束光与水平方向成40°平面镜应与水平面的夹角为，并5、潜望镜中两块平面镜平行放置与水平方向成︒45角，一条水平方向的入射光线，作出光在潜望镜中的光路；6、在图中做出人看到球的光路图。

7、根据平面镜成像特点，作出图中物体AB在平面镜中所成的像A′B′。

8、根据平面镜成像规律在图中作一条入射光线，使其通过点A，并使其反射光线通过B点。

9、根据平面镜成像特点作出三角形ABC在平面镜中的像。

10、根据平面镜成像特点作出图中物体AB在平面镜中所成的像A′B′。

11、根据物体AB及其像BA''作出平面镜的位置。

12、如图为墙壁上平面镜中的时钟读数，则实际时刻是。

13、如图1，画出反射光线，标出反射角大小，并大致画出折射光线，标出折射角的位置；14、完成光从空气进入玻璃并再次进入空气的大致光路；15、下面左图中，OA'是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线。

16、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如上面右图所示，请画出这束光线在水中行进最后射出水面的光路图。

17、如图所示，某同学通过玻璃看到水中一条鱼在A点，而鱼的实际位置在B点，试画出人看到鱼的光路；室内水空气空气F18、如图所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机；19、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线20、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.21、图11中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。

2023年中考物理专题训练——光学的作图1．如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。

2．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。

图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

3．画出图中，平行主光轴的入射光线经凸透镜的折射光路。

4．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像A′B′，保留作图痕迹。

5．某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径，如图所示。

请画出入射光线AO的反射光线和折射光线的大致位置。

6．如图所示，S是发光点，请画出S在平面镜中的像S 的位置，并画出由S点发出经平面镜反射后通过A点的光路图。

7．下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。

8．请你完成入射光线经过凸透镜后的光路图。

9．作出图中物体AB在平面镜中的像。

10．一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。

11．一条光线从水中斜射入空气中时，其反射光线如图所示。

请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。

12．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

13．如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。

14．如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S ；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。

15．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。

下图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。

请你在图中作出过O点的入射光线和折射光线。

16．如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。

S15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。

16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图17. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出18、根据光路图标出室内的光源。

19、根据小孔成像的原理（光沿直线传播），在虚线上画出AB的像。

20、完成下列光路图（即画出法线、反射光线或入射光线）。

并标出反射角r［（1）、（2）]或入射角ί［（3）、（4）]的度数。

21、根据光路图画出平面镜的位置22、发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线23、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置.1、如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右SAB CDM N室内AB30°60°45°45°40°边用斜线标出能完整看到AB 的区域。

2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像.3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹）4、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。

5、如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。

请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。

初中物理八年级光学作图题综合测试
考试时间：40分钟 满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题4分，共20分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S
发出的光线经平面镜反射后过图中P
点的光路
空气 玻璃 空气 水
A ’
B ’
‘
图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

光学作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图所示，根据入射光线画出反射光线，并在图中标出反射角的度数。

2、如图为小明刚好看到水中硬币左边缘A点的光路图，加水使小明在图位置刚好能看到硬币右边缘B点，画出此时水面位置和入射光线。
