叉车种类繁多，但不论那种类型的叉车，基本上都由以下4大部分构成：(1)动力部分。
为叉车提供动力，一般装于叉车的后部，兼起平衡配重作用。
(2)底盘。
接受动力装置的动力，使叉车运动，并保证其正常行走。
(3)工作部分。
用以叉取和升降货物。
(4)电气设备。
由于组成叉车的以上4大部分的结构和安装位置的差异，形成了不同种类的叉车。
平衡重式叉车是叉车的一种最普通形式。
下面我们以该类叉车为例，介绍叉车各部分的组成。
1．动力部分内燃叉车的动力部分大多是以往复活塞式内燃机为动力。
它有汽油机、柴油机以及液态石油气机；电动叉车的动力装置是蓄电池和直流串激电动机构成。
近年采，又有新型叉车问世，它们的动力是双燃料或双动力。
传动系是接受动力并把动力传递给行驶系的装置。
它一般有机械式传动系和液力机械式传动系两种。
前者由摩擦式离合器、齿轮变速器、万向传动装置及装在驱动桥内的主传动装置和差速器组成；后者以液力变距器取代摩擦式离合器，其余部分与前者相同。
近年采，又有新型叉车问世，采用全液压传动系统。
减少了传动的元件，保证了可靠性。
2行驶系是保证叉车滚动运行并支撑整个叉车的装置。
它由支架、车桥、车轮以及悬架装置等组成；叉车的前桥为驱动桥，这是为了增大有载搬运时的前桥轴荷，以提高驱动轮上的附着质量，使地面附着力增加，以确保发动机的驱动力得以充分发挥。
其后桥为转向桥。
转向装置位于驾驶员前方，变速杆等操纵杆件置于驾驶员坐位的右侧。
转向系是用来使叉车按着驾驶员的意愿所决定的方向行走的系统，叉车转向系按转向所需的能源的不同，可分为机械转向系和动力转向系两种。
前者以驾驶员的体能为转向能源，由转向器、转向传动机构和操纵机构3部分组成；后者是兼用驾驶员的体能和发动机动力为转向能源的转向装置。
在正常情况下，叉车转向所需能量，只有很小一部分由驾驶员提供，大部分是由发动机通。
过转向加力装置提供。
但在转向加力装置失效时，一般还应当能由驾驶员独立承担汽车转向任务。
柴油叉车起升系统的设计柴油叉车起升系统是指柴油叉车上的起重部分，用于将货物从地面或货架上抬起，实现货物的运输和堆放。
起升系统设计的好坏直接影响到叉车的稳定性和整体工作效率。
本文将从柴油叉车起升系统的设计原理、结构、工作过程和注意事项等方面进行介绍。
一、设计原理柴油叉车起升系统的设计原理主要依靠液压原理来实现。
液压系统主要由液压泵、液压缸、控制阀和液压油箱等组成。
当叉车司机操作起升按钮时，液压泵开始工作，将液体从油箱抽取并推送到液压缸中。
液压缸受到压力后，力量传递至起升装置上，从而达到抬升货物的目的。
设计原理中，重要的是液压系统的设计，包括泵的选择、液压缸的尺寸和液压油的选用等。
液压系统的设计需要考虑到叉车的额定载重、起升高度、速度和稳定性等因素，以确保叉车在工作中能够高效、安全地完成起升任务。
二、结构叉车起升系统的结构设计需要考虑到叉车的整体结构和工作环境等因素，以确保系统能够稳定、安全地工作。
结构设计中，需要考虑到各个部件的选材、尺寸和连接方式等，以满足叉车的起升要求。
三、工作过程工作过程中，叉车司机需要根据货物的重量和高度等情况来调整起升系统的工作，以确保货物的安全抬升和放下。
四、注意事项在柴油叉车起升系统的设计和使用中，需要注意以下几个方面：1. 系统稳定性：液压系统的设计需要考虑到叉车的额定载重和起升高度等因素，以确保系统的稳定性和安全性。
2. 防护装置：起升装置需要设置防护装置，以防止货物在抬升过程中滑落或损坏叉车结构。
3. 液压油选择：液压系统需要选择合适的液压油，以确保系统的工作稳定和持久。
4. 操作规范：叉车司机需要严格按照操作规范来操作起升系统，避免因操作不当而造成事故发生。
5. 定期检查：起升系统需要定期进行检查和维护，确保系统的正常工作和寿命。
柴油叉车起升系统的设计是叉车设计中的重要部分，直接关系到叉车的工作效率和安全性。
设计人员需要根据叉车的工作要求和工作环境等因素，全面考虑液压系统的设计和选择等方面，以确保叉车起升系统的稳定、安全和高效工作。
合力叉车基本构造和拆解方法合力叉车是一种用于搬运重物的机械设备，由底盘、驾驶室、叉臂、液压系统等部件组成。
下面是合力叉车的基本构造和拆解方法的详细介绍。
1.合力叉车的基本构造合力叉车主要由以下几个主要部分组成：底盘：底盘是叉车的底部主要结构，承载和支撑着整个叉车的重量。
底盘通常由坚固的钢材制成，具有较强的承载能力。
驾驶室：驾驶室是叉车的操作和控制部分，由底盘上方的结构构成。
驾驶室设有操纵杆、踏板、驾驶座椅等，方便叉车操作员进行驾驶和操作。
叉臂：叉臂是用于搬运货物的组件，通常由钢材制成。
叉臂位于驾驶室前方，可以前后移动和上下升降，以便调整叉臂高度和搬运货物。
液压系统：液压系统是合力叉车的重要组成部分，用于控制叉臂的升降和前后移动。
液压系统由液压油箱、液压泵、油管和液压缸等组成，通过液压油的压力来实现叉臂的各种动作。
轮胎：合力叉车通常装备有一组大型橡胶轮胎，用于在各种地形上行驶，提供稳定性和移动性。
2.合力叉车的拆解方法拆解合力叉车通常需要经验丰富的专业技术人员进行，以下是一般的拆解步骤：1)首先，断开叉车的电源，确保安全操作。
2)拆除驾驶室：移除驾驶室的螺栓或紧固件，然后小心地将驾驶室从底盘上卸下。
3)拆除叉臂：首先，使用液压系统将叉臂降至最低点，并锁紧液压系统。
然后，拆除叉臂底座上的螺栓或紧固件，将叉臂从底座上拆卸下来。
4)拆除液压系统：首先，将液压油从油箱中排出，并拆卸液压泵、油管和液压缸等液压系统组件。
5)拆除底盘和轮胎：拆卸底盘上的其他部件，例如底盘覆盖板、座椅等。
然后，拆除轮胎和轮胎支架。
6)拆除其他部件：根据需要，拆卸其他不属于基本结构的零部件，例如电气系统、照明设备等。
拆解完毕后，可以对合力叉车的各个部件进行检查和维修，或者进行更换或重新安装。
总结：合力叉车的基本构造包括底盘、驾驶室、叉臂和液压系统等重要组件。
拆解合力叉车需要谨慎操作，而且最好由经验丰富的专业技术人员进行。
拆解步骤包括拆除驾驶室、叉臂、液压系统、底盘和轮胎等部件。

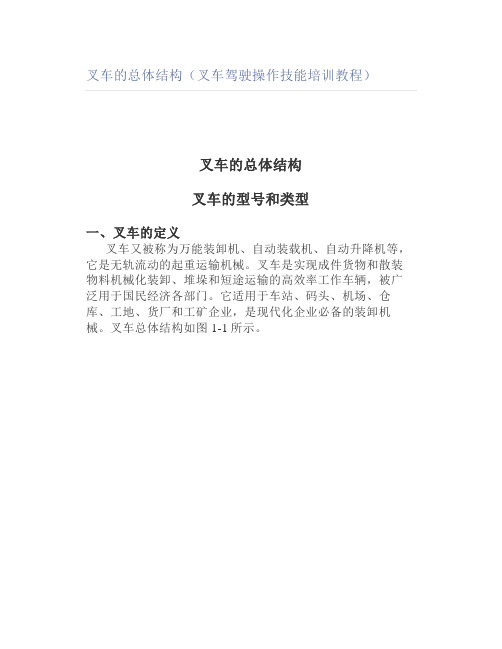

叉车的总体结构（叉车驾驶操作技能培训教程）叉车的总体结构叉车的型号和类型一、叉车的定义叉车又被称为万能装卸机、自动装载机、自动升降机等，它是无轨流动的起重运输机械。
叉车是实现成件货物和散装物料机械化装卸、堆垛和短途运输的高效率工作车辆，被广泛用于国民经济各部门。
它适用于车站、码头、机场、仓库、工地、货厂和工矿企业，是现代化企业必备的装卸机械。
叉车总体结构如图 1-1所示。
叉车的使用促进了托盘运输和集装箱搬运的发展，带来了搬运革命，使用叉车的效果表明它具有如下优点∶①减轻劳动强度，节约劳动力。
一台叉车可以代替8-15 名装卸工人。
②缩短作业时间，提高作业效率，加速与船的周转。
②提高仓库容积的利用率，促进多层货架和高层仓库的发展，容积利用率可提高 40%。
④减少货物破损，提高作业的安全性及可制造性。
二、型号的规定叉车的型号编制方法∶第一位用字母C 表示叉车;第二位用字母F表示平衡重式;第三位用字母表示动力装置，即Q表示内燃汽油叉车，C表示内燃柴油叉车，D表示动力装置为蓄电池动力形式;字母后面的数字表示额定起重量。
下面以CPQ3 型3t平衡重式叉车为例说明其型号的含义，如图1-2所示。
三、叉车品牌主要叉车品牌见表1-1四、叉车的类型1.类型叉车的类型很多，且分类方法各有不同。
图 1-3 所示为部分叉车的外形。
（1）根据货叉位置不同分类①直叉式叉车。
它是使用较多的叉车类型。
直叉式又称为平衡重式，它的货叉装在叉车前部。
由于货叉在前轮轴线以外，为了平衡货物重量产生的倾覆力矩，这种叉车在后部装有平衡配重，以保持叉车稳定性。
②侧式叉车。
它的货叉装在叉车一侧。
（2）根据动力装置不同分类①蓄电池叉车。
②内燃叉车。
内燃叉车的发动机又分为汽油机和柴油机（一般起重量在5t以上）两种。
内燃叉车的传动方式有机械传动、液力传动和全液压传动三种。
2. 特点叉车的使用特点如下∶①在起升车辆中叉车的机动性和牵引性能最好。
充气轮胎的内燃叉车可在室内外作业，蓄电池叉车则适合在室内作业。
叉车工作原理
叉车是一种用于搬运货物的机械设备，其工作原理如下：
1. 起重机构：叉车的主要工作部件是起重机构，它由一对可上下移动的叉臂和叉板组成。
叉臂的作用是支撑货物，叉板则用于夹持货物。
叉臂和叉板之间可以进行升降、伸缩和倾斜等动作，以适应不同尺寸和重量的货物。
2. 动力系统：叉车通常使用内燃机或电动机作为动力源。
内燃机叉车使用燃料进行燃烧以产生动力，而电动叉车则通过电池供电。
动力系统通过传动装置将动力传递给驱动轮，从而推动叉车移动。
3. 方向控制：叉车的方向控制通常采用方向盘或操纵杆。
操作人员通过操纵方向盘或操纵杆，控制驱动轮的转向，使叉车能够前进、后退、转弯等。
4. 稳定性控制：为了保证叉车的稳定性，叉车通常配备了重心调节和稳定装置。
重心调节系统可以调整货物分布的位置，以保持叉车的稳定。
稳定装置则通过提供额外的支撑点来增加叉车的稳定性。
5. 辅助系统：叉车还可以配备一些辅助系统，如悬浮系统、吊具系统和液压系统等。
悬浮系统可以减轻载重对叉车的影响，提高行驶的平稳性。
吊具系统可以用于提升和放置货物。
液压系统则用于实现叉臂和叉板的升降、伸缩和倾斜等功能。
通过以上工作原理，叉车能够高效地搬运和堆放货物，提高货物搬运的效率和安全性。
平衡重式叉车的总体构造叉车种类繁多，但不论那种类型的叉车，基本上都由以下4大部分构成：(1)动力部分。
为叉车提供动力，一般装于叉车的后部，兼起平衡配重作用。
(2)底盘。
接受动力装置的动力，使叉车运动，并保证其正常行走。
(3)工作部分。
用以叉取和升降货物。
(4)电气设备。
由于组成叉车的以上4大部分的结构和安装位置的差异，形成了不同种类的叉车。
平衡重式叉车是叉车的一种最普通形式。
下面我们以该类叉车为例，介绍叉车各部分的组成。
1、动力部分内燃叉车的动力部分大多是以往复活塞式内燃机为动力。
它有汽油机、柴油机以及液态石油气机；电动叉车的动力装置是蓄电池和直流串激电动机构成。
近年采，又有新型叉车问世，它们的动力是双燃料或双动力。
传动系统是接受动力并把动力传递给行驶系统的装置。
它一般有机械式传动系统和液力机械式传动系统两种。
前者由摩擦式离合器、齿轮变速器、万向传动装置及装在驱动桥内的主传动装置和差速器组成；后者以液力变距器取代摩擦式离合器，其余部分与前者相同。
近年采，又有新型叉车问世，采用全液压传动系统。
2 、底盘部分行驶系统是保证叉车滚动运行并支撑整个叉车的装置，由支架、车桥、车轮以及悬架装置等组成；叉车的前桥为驱动桥，这是为了增大有载搬运时的前桥轴荷，以提高驱动轮上的附着质量，使地面附着力增加，以确保发动机的驱动力得以充分发挥。
其后桥为转向桥。
转向装置位于驾驶员前方，变速杆等操纵杆件置于驾驶员坐位的右侧。
转向系统是用来使叉车按着驾驶员的意愿所决定的方向行走的系统，叉车转向系统按转向所需的能源的不同，可分为机械转向系统和动力转向系统两种。
前者以驾驶员的体能为转向能源，由转向器、转向传动机构和操纵机构3部分组成；后者是兼用驾驶员的体能和发动机动力为转向能源的转向装置。
在正常情况下，叉车转向所需能量，只有很小一部分由驾驶员提供，大部分是由发动机通过转向加力装置提供。
但在转向加力装置失效时，一般还应当能由驾驶员独立承担汽车转向任务。
叉车的操作系统由哪些叉车配件组成的？
行驶系统、制动装置、叉车转向系统组成叉车操作系统，使得叉车更好的完成装卸作业，而这三个系统又由各种叉车配件组成的，今天主要介绍行驶系统的组成配件、叉车车架、车桥、轮胎和悬架这几种叉车配件组形行驶系统。
1.叉车车架：叉车配件几乎都是安装在叉车车架上的，支撑这所有叉车配件和货物的的重量，各种力、力矩和载荷的力量，而叉车车架一般有边梁式和箱式两种结构，叉车车架主要是焊接结构，刚性大，能够将叉车零部件都连接在一起，保证叉车顺利的行驶！
2.车桥：叉车车桥根据悬架结构的不同，可以分为整体式和断开式，整体式的体现为中部是实心或者空心的梁，而断开式的关节是活动的，叉车车架主要的作用是传递车架和车轮之间产生的弯矩和转矩，同时叉车车桥又可以分为不同的叉车配件，比如转向桥、驱动桥、支持桥等等。
3.叉车轮胎：叉车轮胎能够支撑叉车的全部重量和负荷，能够减轻行驶过程的震动和冲击力，能够防止其他叉车配件受到震动损坏。
4.悬架：是叉车车架与车桥之间的一切的连接装置的总称，降低叉车行驶过程带来的冲击和震动，传递力和力矩。
叉车构造及工作原理叉车构造及工作原理2010年12月17日叉车构造及工作原理叉车种类繁多，但不论那种类型的叉车，基本上都由以动力部分、底盘、工作部分和电气设备四大部分构成。
由于这四大部分的结构和安装位置的差异，形成了不同种类的叉车。
平衡重式叉车是叉车的一种最普通形式，现以该类叉车为例。
（其它车型分类下面会讲到）。
（一）动力部分叉车动力装置的作用是供给叉车工作装置装卸货物和轮胎底盘运行所需的动力，一般装于叉车的后部兼起平衡配重作用。
电动叉车的动力装置是蓄电池和直流串激电动机，它的驱动特性最接近恒功率软特性的要求，其牵引性能优于内燃机。
此外，运转平稳无噪声，不排废气，检修容易，操纵简单；营运费用较低，整车的使用年限较长。
缺点是：需要充电设备，基本投资高，充电时间较长（一般7~8h，快速充电2~3h），一次充电后的连续工作时间短，蓄电池怕冲击振动，对路面要求高。
由于蓄电池容量的限制，电动机功率小，车速和爬坡能力较低。
因此，蓄电池一电动机驱动的蓄电池叉车主要用于通道较窄、搬运距离不长、路面好、起重量较小、车速不要求太快的仓库和车间中。
在易燃品仓库或要求空气洁净的地方，只能使用蓄电池叉车。
冷冻仓库中内燃机起动困难。
也应采用蓄电池叉车。
内燃机的机械特性不符合对叉车原动机恒功率软特性的要求，它的输出功率随着转速的增加而增大。
因此，内燃机必须配装增大输出转矩的机械变速器、液力变矩器或液压传动装置等以后才能使用。
内燃叉车和蓄电池叉车相反，它的主优点是：不需要充电设备，作业持续时间长，功率大，爬坡能力强，对路面要求低，基本投资少。
如果采用合适的传动方式，能获得理想的牵动性能。
缺点是：运转时有噪声和振动，排废气，检修次数多，营运费用较高，整车的使用年限较短。
因此，一般起重量在中等吨位以上时，宜优先采用内燃叉车。
在内燃叉车中，采用柴油机最普遍，起重量3t以上的叉车基本上全都采用柴油机。
这是由于柴油机耗油少。
但柴油机比较笨重，噪声、振动大。
