温升计算公式方法

pcb板温升计算方法PCB板温升计算方法摘要：本文介绍了PCB板温升计算方法，主要包括热传导原理、热阻和热容的概念、计算公式以及温升计算的步骤等内容。

引言：在电子产品的设计过程中，为了保证电子元器件的正常工作，需要对PCB板的温升进行计算。

准确计算PCB板的温升，可以帮助工程师合理设计散热系统，保证电子产品的稳定性和可靠性。

一、热传导原理热传导是指热量在物质中的传递过程。

在PCB板上，热量通过电子元器件传递到PCB板上，再通过散热系统传递到外部环境。

热传导的速度取决于物质的导热性能，通常用热导率来表示。

常见的PCB 板材料如FR-4的热导率约为0.2-0.4 W/(m·K)。

二、热阻和热容的概念1. 热阻：热阻是指单位面积上的温度差与单位时间内通过的热量之间的比值。

在PCB板上，热阻可以用来描述电子元器件与PCB板之间的热传导情况。

热阻越大，表示热量传递的阻力越大，温升也会越高。

2. 热容：热容是指物质单位质量的温度升高1度所需要吸收的热量。

在PCB板上，热容可以用来表示单位质量的PCB板在温升过程中需要吸收的热量。

热容越大，表示单位质量的PCB板在温升过程中能够吸收更多的热量。

三、PCB板温升计算公式根据热传导原理、热阻和热容的概念，可以得到PCB板温升计算的基本公式：温升 = (热阻× 热功率) + (热容× 热功率× 时间)其中，温升为PCB板的温升值，热阻为电子元器件与PCB板之间的热阻，热功率为电子元器件产生的热量，热容为单位质量的PCB板的热容，时间为PCB板温升的时间。

四、PCB板温升计算步骤1. 确定电子元器件的热功率：通过电子元器件的规格书或测试数据，获取电子元器件的热功率。

2. 计算热阻：根据电子元器件与PCB板之间的接触面积和热导率，计算热阻。

热阻的计算可以参考热传导的基本公式。

3. 确定PCB板的热容：根据PCB板的材料和质量，获取PCB板的热容。

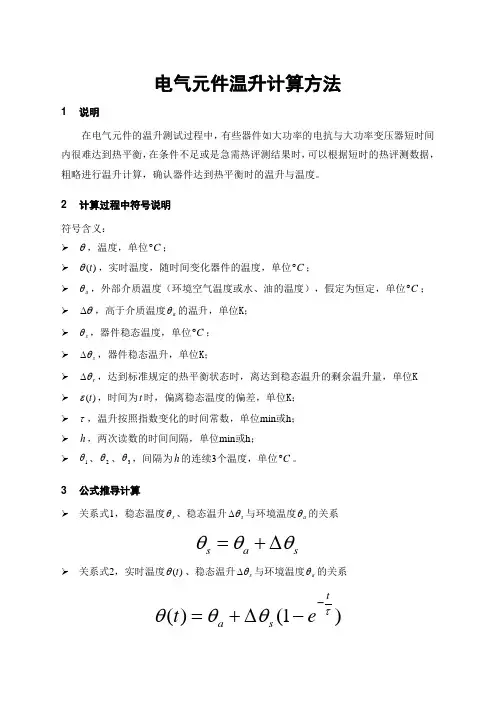

干式变压器损耗产生的热量是通过热传导，对流和辐射等散发到周围冷却介质中。

由于绕组、铁心结构型式的不同，绕组、铁心的温升计算也不尽相同，而且在很大程度上依赖于试验和经验。

一般温升计算的经验公式为：n kq τ= （1）式中：τ—绕组或铁心对周围环境的温升k 、n —经验系数q —绕组或铁心有效表面热负荷由于干式变压器的结构型式的不同，铁心、绕组的相对位置的不同，经验公式的取值也不同。

干式变压器温升的一般原理是：干式变压器的损耗转换为热量，这些热量一部分由表面向周围冷却介质散发出去，另一部分则提高了变压器本身的温度；当在一定时间内，干式变压器本身温度不再升高时，变压器进入稳定状态，其最后温升为τ时，则：P aS τ= 或变形为：/P aS τ= （2）式中：P —干式变压器的总损耗，WS —冷却面积，2ma —散热系数，即干式变压器的温升为1℃时，每秒从单位面积上所发散的热量 另外，假设干式变压器的损耗全部用来提高变压器本身的温度，整个过程中没有任何热量损失或发散于周围的冷却介质中，该过程为绝热过程，则有：PT CG τ= 或变形为/PT CG τ= （3）式中：T —时间常数C —比热G —质量，kg假设干式变压器处于理想的稳定状态，此时干式变压器的温度升高将为最大，即温升最大，称其为稳态温升。

由式（2）与式（3）可知，干式变压器的稳态温升可以等效为一条直线。

实际上，由式（1）可知干式变压器的温升是一条指数曲线，在计算干式变压器的暂态温升时，将其等效为直线是不准确的。

将式（2）代入式（3），可得：/T CG aS = （4）由式（4）可知，干式变压器的T 为一固定数值，即时间常数。

在此时间内，当无散热时，a 为常数，当0t =时，0t ττ=，则： //0(1)t T t T t e e τττ--=-+ （5）式（5）表明，当0t ττ>时，表示t 时刻温升大于初始温升，故式（5）代表干式变压器的发热过程；反之，当0t ττ<时，表示t 时刻温升小于初始温升，式（5）代表干式变压器的冷却过程。

液冷板温升计算公式在工业生产和科学实验中，液冷板是一种常用的设备，用于降低热量和保持设备温度稳定。

液冷板温升计算公式是用来计算液冷板在工作过程中温度上升的公式，它可以帮助工程师和研究人员更好地了解液冷板的工作状态，从而进行有效的控制和调节。

液冷板温升计算公式的推导涉及热力学和流体力学的知识，下面我们将从理论和实际应用两个方面来介绍液冷板温升计算公式。

一、理论推导。

液冷板温升计算公式的推导基于热传导和流体传热的基本原理。

在液冷板工作时，液体通过板内的管道流动，吸收板上的热量，然后通过外部散热器散发热量，从而保持板的温度稳定。

液冷板温升计算公式考虑了液体流动速度、热传导系数、板的材质和厚度等因素，最终得出了液冷板温升的数学表达式。

液冷板温升计算公式一般可以表示为：ΔT = (Q / mCp)。

其中，ΔT为液冷板的温升，单位为摄氏度；Q为液冷板上的热量，单位为焦耳；m为液体的质量，单位为千克；Cp为液体的比热容，单位为焦耳/千克·摄氏度。

根据这个公式，我们可以通过测量液冷板上的热量和液体的质量，再结合液体的比热容，来计算液冷板的温升。

这个公式为工程师和研究人员提供了一个简单而有效的方法来评估液冷板的工作状态。

二、实际应用。

液冷板温升计算公式在实际应用中具有重要意义。

首先，它可以帮助工程师设计和优化液冷板的结构和参数。

通过计算液冷板的温升，工程师可以确定最佳的液体流动速度、管道布局和散热器设计，从而提高液冷板的散热效率和稳定性。

其次，液冷板温升计算公式也可以用于监测和控制液冷板的工作状态。

通过实时测量液冷板上的热量和液体的质量，工程师可以及时发现液冷板的异常情况，并采取相应的措施来调节和控制液冷板的温度，保证设备的安全和稳定运行。

最后，液冷板温升计算公式还可以用于评估液冷板的性能和寿命。

通过长期监测液冷板的温升情况，工程师可以分析液冷板的热传导和流体传热特性，评估液冷板的性能和寿命，为设备维护和更新提供科学依据。

电感温升与损耗的计算公式电感温升和损耗的计算是在电感元件中流过电流产生的，这些计算可以通过欧姆定律和功率公式来完成。

首先，我们需要了解一些基本公式和定义：1.欧姆定律：欧姆定律描述了电流，电压和电阻之间的关系。

根据欧姆定律，电流等于电压除以电阻。

其数学公式为：I=V/R，其中I代表电流，V代表电压，R代表电阻。

2.电压和电流的相位差：电流和电压之间可能存在相位差，即电流的波形与电压波形之间存在一定的时间差。

这可能是由于电感元件的自感导致的。

3.电感元件的功率公式：电感元件的功率可以通过电流和电压的乘积计算得到。

其数学公式为：P=I*V，其中P代表功率，I代表电流，V代表电压。

4.热损耗：电感元件中的电流会导致电感元件发热。

这种发热被称为热损耗。

热损耗可以通过电流的平方乘以电感元件的电阻来计算得到。

有了这些基本公式和定义，现在我们来讨论电感温升的计算。

电感温升的计算是通过计算热损耗来完成的。

热损耗可以通过电流的平方乘以电感元件的电阻来计算。

然而，由于电感元件常常是线圈，因此电感元件的电阻通常较小，难以直接测量。

因此，我们可以通过另一种方法来计算电感温升。

在实际中，我们经常使用工作曲线法来计算电感温升。

该方法通过测量电感元件的温度随时间的变化来计算电感温升。

具体步骤如下：1.将电感元件连接到一个电源上，并让电流通过电感元件。

在这个过程中，要注意保持电压和电流的稳定。

2.使用一个温度计或热敏电阻来测量电感元件的温度。

将测得的温度与时间记录下来。

3.根据测得的温度随时间的变化曲线，我们可以估计电感元件的温升。

4.使用以下公式计算电感温升：ΔT=(T2-T1)/t，其中ΔT代表电感温升，T2代表最终测得的温度，T1代表初始温度，t代表测量时间。

除了使用工作曲线法外，我们还可以根据电感元件的额定参数来计算电感温升。

1.使用电感元件的额定电流以及其温升系数来计算电感温升。

温升系数是指在电流为额定电流时，每单位时间温度升高的比率。

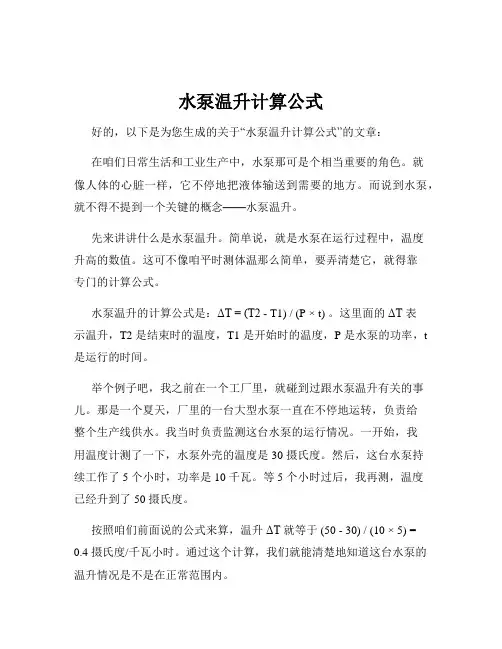

水泵温升计算公式好的，以下是为您生成的关于“水泵温升计算公式”的文章：在咱们日常生活和工业生产中，水泵那可是个相当重要的角色。

就像人体的心脏一样，它不停地把液体输送到需要的地方。

而说到水泵，就不得不提到一个关键的概念——水泵温升。

先来讲讲什么是水泵温升。

简单说，就是水泵在运行过程中，温度升高的数值。

这可不像咱平时测体温那么简单，要弄清楚它，就得靠专门的计算公式。

水泵温升的计算公式是：ΔT = (T2 - T1) / (P × t) 。

这里面的ΔT 表示温升，T2 是结束时的温度，T1 是开始时的温度，P 是水泵的功率，t 是运行的时间。

举个例子吧，我之前在一个工厂里，就碰到过跟水泵温升有关的事儿。

那是一个夏天，厂里的一台大型水泵一直在不停地运转，负责给整个生产线供水。

我当时负责监测这台水泵的运行情况。

一开始，我用温度计测了一下，水泵外壳的温度是 30 摄氏度。

然后，这台水泵持续工作了 5 个小时，功率是 10 千瓦。

等 5 个小时过后，我再测，温度已经升到了 50 摄氏度。

按照咱们前面说的公式来算，温升ΔT 就等于 (50 - 30) / (10 × 5) = 0.4 摄氏度/千瓦小时。

通过这个计算，我们就能清楚地知道这台水泵的温升情况是不是在正常范围内。

如果温升过高，那可就麻烦啦。

这可能意味着水泵内部出现了摩擦增大、过载运行或者是润滑不良等问题。

就像一个人发烧了，肯定是身体哪里出了毛病。

比如说，如果水泵的叶轮不平衡，或者是轴弯曲了，在运转的时候就会产生更多的热量，导致温升过高。

这时候就得赶紧停机检查，不然水泵可能就会烧坏，影响整个生产流程。

再比如说，要是水泵的密封不好，液体泄漏，也会让摩擦增加，温度上升。

还有，如果给水泵供电的电压不稳定，一会儿高一会儿低，也会让水泵工作不正常，导致温升异常。

所以啊，掌握好水泵温升的计算公式，并且能够准确地测量和计算，对于保证水泵的正常运行，延长它的使用寿命，那是相当重要的。

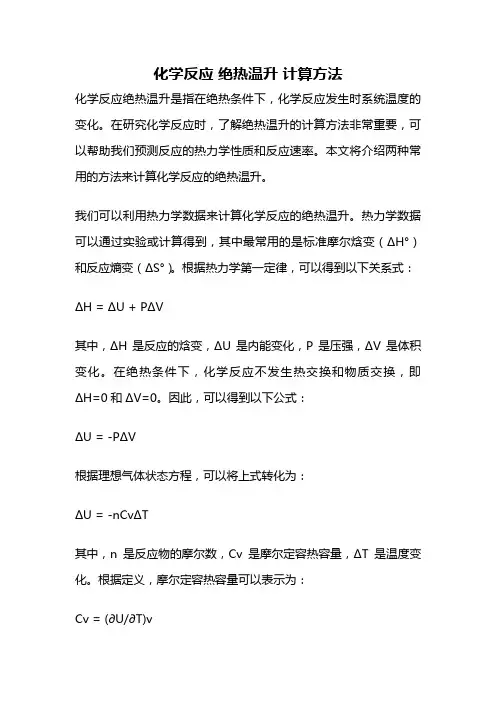

化学反应绝热温升计算方法化学反应绝热温升是指在绝热条件下，化学反应发生时系统温度的变化。

在研究化学反应时，了解绝热温升的计算方法非常重要，可以帮助我们预测反应的热力学性质和反应速率。

本文将介绍两种常用的方法来计算化学反应的绝热温升。

我们可以利用热力学数据来计算化学反应的绝热温升。

热力学数据可以通过实验或计算得到，其中最常用的是标准摩尔焓变（ΔH°）和反应熵变（ΔS°）。

根据热力学第一定律，可以得到以下关系式：ΔH = ΔU + PΔV其中，ΔH是反应的焓变，ΔU是内能变化，P是压强，ΔV是体积变化。

在绝热条件下，化学反应不发生热交换和物质交换，即ΔH=0和ΔV=0。

因此，可以得到以下公式：ΔU = -PΔV根据理想气体状态方程，可以将上式转化为：ΔU = -nCvΔT其中，n是反应物的摩尔数，Cv是摩尔定容热容量，ΔT是温度变化。

根据定义，摩尔定容热容量可以表示为：Cv = (∂U/∂T)v因此，可以将上式改写为：ΔU = -nCv(T2-T1)将上式代入ΔU = -PΔV，得到：nCv(T2-T1) = PΔV在绝热条件下，PΔV可以用物质的熵变ΔS表示，即PΔV = ΔS。

因此，可以得到以下关系式：nCv(T2-T1) = ΔS通过以上关系式，我们可以计算化学反应的绝热温升。

首先，需要确定反应物和生成物的摩尔数，然后通过热力学数据表获得反应的标准摩尔焓变和反应熵变。

接着，根据上述关系式计算绝热温升。

这种方法适用于理想气体的化学反应，但对于其他体系，需要根据具体情况进行修正。

另一种常用的方法是利用热力学和动力学的知识来计算化学反应的绝热温升。

在化学反应中，反应速率常常与反应物的浓度有关。

根据速率理论，可以得到以下关系式：ΔT = -ΔH/[(∂lnk/∂(1/T))]其中，ΔT是绝热温升，ΔH是反应的焓变，k是反应的速率常数，T是温度。

根据这个关系式，我们可以通过测量反应速率常数随温度的变化来计算绝热温升。

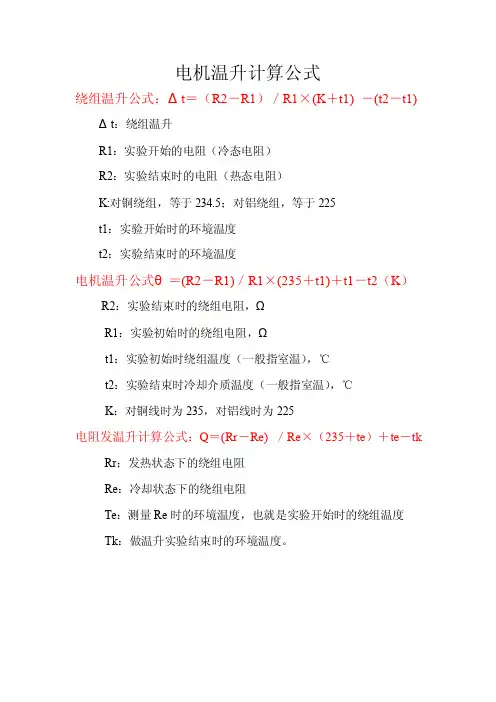

电机温升计算公式
绕组温升公式：Δt＝（R2－R1）／R1×(K＋t1) －(t2－t1) Δt：绕组温升
R1：实验开始的电阻（冷态电阻）
R2：实验结束时的电阻（热态电阻）
K:对铜绕组，等于234.5；对铝绕组，等于225
t1：实验开始时的环境温度
t2：实验结束时的环境温度
电机温升公式θ＝(R2－R1)／R1×(235＋t1)＋t1－t2（K）R2：实验结束时的绕组电阻，Ω
R1：实验初始时的绕组电阻，Ω
t1：实验初始时绕组温度（一般指室温），℃
t2：实验结束时冷却介质温度（一般指室温），℃
K：对铜线时为235，对铝线时为225
电阻发温升计算公式：Q＝(Rr－Re)／Re×（235＋te）＋te－tk Rr：发热状态下的绕组电阻
Re：冷却状态下的绕组电阻
Te：测量Re时的环境温度，也就是实验开始时的绕组温度
Tk：做温升实验结束时的环境温度。

电机温升计算公式
绕组温升公式：Δt＝（R2－R1）／R1×(K＋t1) －(t2－t1) Δt：绕组温升
R1：实验开始的电阻（冷态电阻）
R2：实验结束时的电阻（热态电阻）
K:对铜绕组，等于234.5；对铝绕组，等于225
t1：实验开始时的环境温度
t2：实验结束时的环境温度
电机温升公式θ＝(R2－R1)／R1×(235＋t1)＋t1－t2（K）R2：实验结束时的绕组电阻，Ω
R1：实验初始时的绕组电阻，Ω
t1：实验初始时绕组温度（一般指室温），℃
t2：实验结束时冷却介质温度（一般指室温），℃
K：对铜线时为235，对铝线时为225
电阻发温升计算公式：Q＝(Rr－Re)／Re×（235＋te）＋te－tk Rr：发热状态下的绕组电阻
Re：冷却状态下的绕组电阻
Te：测量Re时的环境温度，也就是实验开始时的绕组温度
Tk：做温升实验结束时的环境温度。

一、总损耗下顶层油温稳定后求下列数据：
1、顶层油温升
2、油平均温度
3、油平均温升二、总损耗下顶层油温稳定后，额定电流一小时后，求： 1、油平均温度 2、绕组温度：铜为235、铝为225.
3、绕组对油的温升
4、绕组对环境的温升

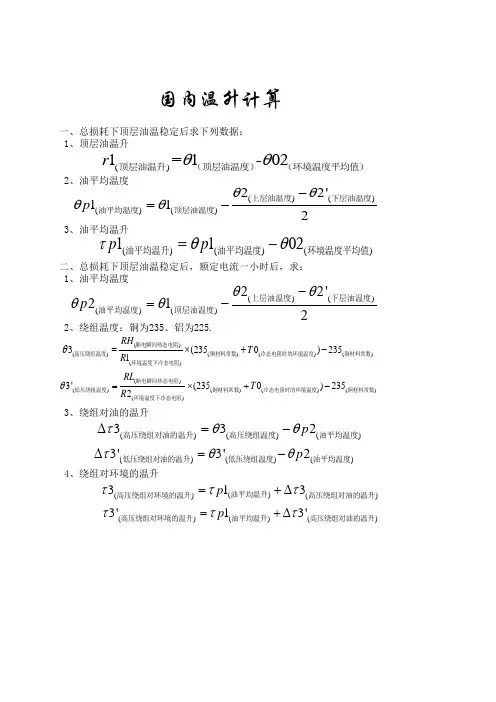

国内温升计算
()1=1-02r θθ顶层油温升（顶层油温度）（环境温度平均值）
()()()()22'112p θθθθ-=-
上层油温度下层油温度油平均温度顶层油温度()()()
1102p p τθθ=-油平均温升油平均温度环境温度平均值()()
()()22'212p θθθθ-=-
上层油温度下层油温度油平均温度顶层油温度()()()()()()3(2350)2351RH T R θ=
⨯+-断电瞬间热态电阻铜材料常数铜材料常数高压绕组温度冷态电阻时的环境温度环境温度下冷态电阻()()()
()()()3'(2350)2352RL T R θ=⨯+-断电瞬间热态电阻铜材料常数铜材料常数低压绕组温度冷态电阻时的环境温度环境温度下冷态电阻()()()332p τθθ∆=-高压绕组对油的温升高压绕组温度油平均温度()()()
3'3'2p τθθ∆=-低压绕组对油的温升低压绕组温度油平均温度()()()313p τττ=+∆油平均温升高压绕组对环境的温升高压绕组对油的温升()()()3'13'p τττ=+∆油平均温升高压绕组对环境的温升高压绕组对油的温升。
