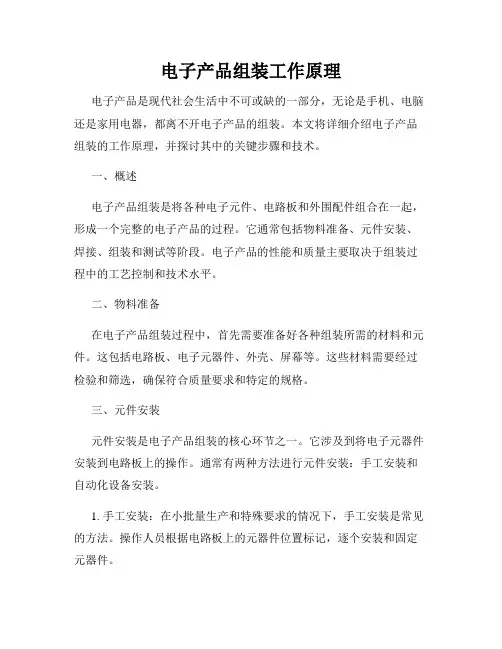

电子产品组装工作原理电子产品是现代社会生活中不可或缺的一部分，无论是手机、电脑还是家用电器，都离不开电子产品的组装。

本文将详细介绍电子产品组装的工作原理，并探讨其中的关键步骤和技术。

一、概述电子产品组装是将各种电子元件、电路板和外围配件组合在一起，形成一个完整的电子产品的过程。

它通常包括物料准备、元件安装、焊接、组装和测试等阶段。

电子产品的性能和质量主要取决于组装过程中的工艺控制和技术水平。

二、物料准备在电子产品组装过程中，首先需要准备好各种组装所需的材料和元件。

这包括电路板、电子元器件、外壳、屏幕等。

这些材料需要经过检验和筛选，确保符合质量要求和特定的规格。

三、元件安装元件安装是电子产品组装的核心环节之一。

它涉及到将电子元器件安装到电路板上的操作。

通常有两种方法进行元件安装：手工安装和自动化设备安装。

1. 手工安装：在小批量生产和特殊要求的情况下，手工安装是常见的方法。

操作人员根据电路板上的元器件位置标记，逐个安装和固定元器件。

2. 自动化设备安装：在大批量生产中，使用自动化设备可以提高效率和准确性。

这些设备能够根据预设的程序，自动将元器件投放到正确的位置，并进行焊接或固定。

四、焊接焊接是电子产品组装过程中的重要环节之一，用于将电子元器件与电路板连接在一起。

常见的焊接方法主要有两种：手工焊接和表面贴装焊接。

1. 手工焊接：手工焊接通常使用焊锡丝和烙铁进行。

焊接人员将焊锡丝熔化，然后将其涂抹在焊点上，使元器件和电路板连接在一起。

这种方法适用于小批量或特殊要求的焊接工作。

2. 表面贴装焊接：表面贴装焊接是现代电子产品组装中常用的方法之一。

它利用专用设备将焊条小球熔化，将元器件粘贴在电路板上的焊盘上。

表面贴装焊接能够提高焊接的速度和焊点的密度，适用于大批量生产。

五、组装组装是将电子元器件和其他配件组合在一起，形成一个完整的电子产品的过程。

这包括安装电路板在外壳中，连接各个部件，安装屏幕等。

组装过程需要严格的工艺控制，确保每个步骤的准确性和质量。

元器件的主要安装方式
电子元器件的安装方式主要有以下几种：
1. 表面贴装技术（SMT）：这是一种将元器件直接安装在印制电路板（PCB）表面的方法。

SMT 通常使用自动化设备进行组装，包括贴片机和回流焊机。

这种安装方式具有高密度、高效率和良好的可靠性。

2. 通孔安装（THM）：在这种方式中，元器件的引脚穿过电路板上的孔，并在另一侧进行焊接。

THM 常用于较大尺寸的元件或需要高强度连接的情况。

3. 插座安装：对于可插拔的元器件，如集成电路（IC），可以使用插座进行安装。

插座提供了一种方便更换元器件的方式，而无需焊接。

4. 压接安装：压接是一种无需焊接的连接方式，常用于连接电线和端子。

它通过使用压接工具将导线压接到端子上，形成可靠的电气连接。

5. 螺栓安装：对于较大或重型的元器件，如散热器、大功率电阻等，可以使用螺栓进行安装。

螺栓连接提供了更高的机械强度和更好的热传导。

6. 胶粘剂安装：在某些情况下，可以使用胶粘剂将元器件固定在电路板上。

胶粘剂可以提供额外的机械支撑和减震作用。

7. 焊接安装：焊接是将元器件引脚与电路板上的铜箔连接的传统方法。

它可以提供可靠的电气连接，但需要一定的技能和设备。

选择适当的安装方式取决于元器件的类型、尺寸、电路板设计以及最终产品的要求。

在设计和制造过程中，需要考虑到安装方式对可靠性、生产效率和成本的影响。

电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求。

2引用标准下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨试用其最新版本的可能性。

凡未注日期或版次引用文件，其最新版本适用于本规范。

HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员。

3.1.2环境温度要求：20℃-30℃。

3.1.3相对湿度要求：30%-75%。

3.1.4照明光照度要求：工作台面不低于500lx。

3.1.5工作场地应无灰尘，及时清除杂物（如污、油脂、导线头、绝缘体碎屑等）工作区域不得洒水。

3.2安装前准备3.2.1把安装所用的器材备齐，并放在适当位置，以便使用；3.2.2所有工具可正常使用，无油脂，按下列要求检查工具：切割工具刃口锋利，能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好。

3.2.3按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量。

3.2.4凡油封的零件或部件，在安装前均应进行清洗除油，并防止已除过的零件再次糟受污染。

4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量。

4.1.2元器件引线按下列要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线，除去引线上的氧化层。

有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明（CDD）放大镜检验元器件引线清洁质量。

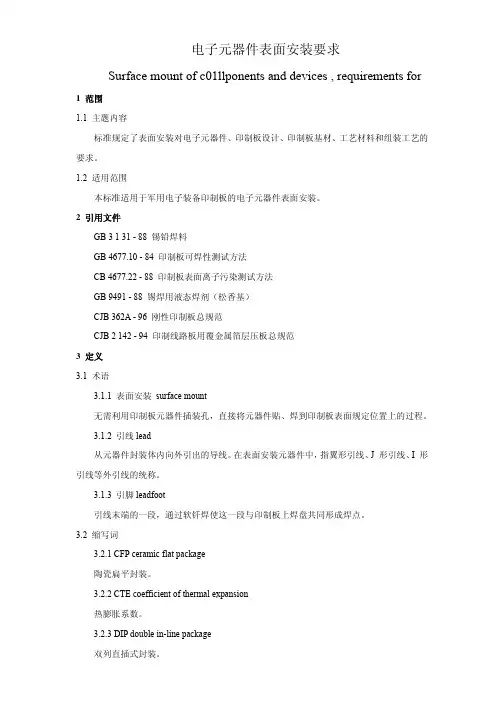

电子元器件表面安装要求Surface mount of c01llponents and devices , requirements for 1 范围1.1 主题内容标准规定了表面安装对电子元器件、印制板设计、印制板基材、工艺材料和组装工艺的要求。

1.2 适用范围本标准适用于军用电子装备印制板的电子元器件表面安装。

2 引用文件GB 3 1 31 - 88 锡铅焊料GB 4677.10 - 84 印制板可焊性测试方法CB 4677.22 - 88 印制板表面离子污染测试方法GB 9491 - 88 锡焊用液态焊剂（松香基）CJB 362A - 96 刚性印制板总规范CJB 2 142 - 94 印制线路板用覆金属箔层压板总规范3 定义3.1 术语3.1.1 表面安装 surface mount无需利用印制板元器件插装孔，直接将元器件贴、焊到印制板表面规定位置上的过程。

3.1.2 引线lead从元器件封装体内向外引出的导线。

在表面安装元器件中，指翼形引线、J 形引线、I 形引线等外引线的统称。

3.1.3 引脚leadfoot引线末端的一段，通过软钎焊使这一段与印制板上焊盘共同形成焊点。

3.2 缩写词3.2.1 CFP ceramic flat package陶瓷扁平封装。

3.2.2 CTE coefficient of thermal expansion热膨胀系数。

3.2.3 DIP double in-line package双列直插式封装。

3.2.4 LCC leadless ceramic chip carrier无引线陶瓷芯片载体。

3.2.5 MELF metal electrodes leadless face components金属电极无引线端面元件。

3.2.6 PLCC plastic leaded chip carriers塑料封装有引线芯片载体。

3.2.7 PQFP plastic quad flat package塑料方形扁平封装。

电子元器件安装要求1. 引言本文档旨在指导电子元器件的正确安装，确保设备的正常运行，减少因安装不当引发的故障和损失。

2. 安装前准备在进行电子元器件的安装之前，请确保以下准备工作已经完成：- 根据零件清单核对所需元器件的型号和数量是否准确；- 准备好必要的工具和设备，如焊台、钳子、压接工具等；- 工作区域应干净整洁，避免灰尘和静电对元器件带来的影响。

3. 安装步骤3.1 按照规定进行手部清洁在操作电子元器件之前，请先洗手并确保双手干净无尘、干燥，避免手部带来的污染和静电。

3.2 规范的静电防护措施在安装电子元器件时，必须采取预防静电的措施，以防静电放电对元器件造成损坏。

具体措施包括：- 在工作区域使用抗静电地毯或桌垫；- 穿戴防静电手套和鞋；- 使用防静电工具，如防静电镊子、防静电吸尘器等。

3.3 注意元器件的正确安装方向在安装元器件时，必须注意其正确的安装方向，如二极管、二极管等极性元器件。

如果安装反向，可能导致元器件无法正常工作或损坏。

3.4 确保焊接质量对于需要进行焊接的元器件，应遵守以下要求：- 使用合适的焊接技术和焊接材料；- 控制好焊接温度和时间，避免过高的温度和过长的焊接时间导致元器件损坏；- 检查焊接接点的质量，确保焊点牢固。

3.5 进行元器件的固定和绝缘安装元器件后，应进行固定和绝缘处理，以防元器件松动、摇晃或与其他金属触碰导致短路或其他故障。

4. 安装后检查安装电子元器件后，应进行相关的检查工作，包括：- 使用万用表或其他测试工具检查元器件的电阻、电容、电感等参数是否符合要求；- 检查焊接接点的质量，确保焊点牢固，没有冷焊或焊漏现象；- 检查元器件之间和元器件与电路板之间的间隔和绝缘是否符合要求。

5. 结论准确的安装电子元器件是确保设备正常运行的重要保证。

本文档概述了安装电子元器件的要求和步骤，希望能够帮助您正确进行安装工作，并减少故障和损失的发生。

电子元器件的安装方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电子元器件的安装方法①安装的次序电路板上元器件的安装次序应该以前道工序不妨碍后道工序为原则，一般是先装低矮的小功率卧式元器件，然后装立式元器件和大功率卧式元器件，再装可变元器件、易损元器件，最后装带散热器的元器件和特殊元器件。

插件次序也是：先插跳线，再插卧式IC和其他小功率卧式元器件，最后插立式元器件和大功率卧式元器件；而开关、插座等有缝隙的元器件以及带散热器的元器件和特殊元器件一般都不插，留待上述已插元器件整体焊接以后再由手工分装来完成。

②常用电子元器件的安装a)集成电路(1C)的安装安装时应该注意以下几点：拿取时必须确保人体不带静电；焊接时必须确保电烙铁不漏电。

现代人们的衣着和生活环境有时可使人体带有静电，这种静电对于MOS器件的集成电路来说可形成几万伏的高压。

我们可以通过事先触摸一下自来水管、暖气管等接地的金属管道或较大型的落地金属物体、工作台的金属框架等来中和静电电荷。

由于高温下所有绝缘物的绝缘性能都会降低，所以电烙铁的漏电也不容忽视。

焊接时要预先接好电烙铁的安全地线，必要时可以采用临时拔掉电烙铁电源插头再来焊接的办法。

b)IC插座的安装尽管插座本身在电气上并无极性可言，但错误的安装方向将对以后IC的插入形成误导。

另外特别要注意每个引脚的焊接质量，因为IC插座的引脚的可焊性差，容易出现虚焊，焊接时可以适当采用活性较强的焊剂，焊后应加强清洗。

c)晶体管的安装各种晶体管在安装时要注意分辨它们的型号、出脚次序和正负极性；要注意防止在安装焊接的过程中对它们造成损伤。

小功率的三极管、场效应管和可控硅，封装外形有时完全相同，有些微型封装的器件，表面只能印一、两个标注字，容易混淆，应该尽量与它们的原包装一道拿取，一时用不完的要及时地放回原包装中去。

有时即使是同一种型号的器件，由于生产厂家不同、其出脚的次序也有变化，一定要认准其排列不要相互插错。

贴片式元器件的安装与测试一、贴片式元器件简介贴片式元器件（Surface Mount Device，简称SMD）是一种加工精度高、体积小、重量轻、可靠性高的电子元器件，已广泛应用于电子产品中。

二、贴片式元器件的安装贴片式元器件的安装分为手工贴装和自动贴装两种方式。

1. 手工贴装手工贴装适用于样机或需要紧急处理的少量元器件安装。

具体操作流程如下：（1）将SMD元器件按照图纸上的要求拆下来，用吸锡器或吸嘴把元器件从膜冷板上吸起来。

（2）同种元器件用手指捏在指甲缝中，然后用镊子拿起，尽量保持元器件的正确方向。

（3）将元器件搭放在部件点位上，使用电烙铁和焊锡搭配使用，注意控制镊子和烙铁的温度，避免过热损坏元器件。

2. 自动贴装自动贴装是现在工厂化生产的主要方式。

自动贴装生产线具有高效、准确、自动化的特点，是现代电子生产必不可少的工具。

（1）搭配使用载带上的元器件，是安装自动化的重要手段。

将元器件粘扣在载带上，然后将载带与自动贴装机连接即可。

（2）调整自动贴装机的锡膏块、联盟块等相关工艺参数，并根据产品样式调整焊点参数，例如铅柱长度、间距、角度等。

（3）将已标识好的PCB板放入机器中，机器自动进行元器件的定位、抽取、印制锡膏、粘贴元器件等步骤。

三、贴片式元器件的测试1. 万用表测试万用表对于测试电子元器件具有广泛的适用性和可靠性。

一般通过万用表测试的元器件包括电感、电容、电阻等。

测试过程如下：（1）将测试电源接触在电容电极上，同时将万用表的测试笔也接触在元器件的两极上，开始测试。

（2）通过之前的判断得出元器件的实际数值，进行比较，判断元器件是否损坏或者参数是否正确。

2. 调试测试仪测试调试测试仪是用于测试SMD元器件的专项工具，既可以测试贴片式有源器件，也可以测试有源器件。

调试测试仪具有测试精度高、速度快、使用方便等特点，是目前工厂化生产必不可少的专业工具。

（1）将被测试的元器件平铺在测试仪测试平台的电路上，然后将测试仪连接到元器件。

电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。

整机安装既需要有电气装配技术，又需要有机械装配技术。

因此装配技术是电子产品生产构成中极其重要的环节。

、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。

装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。

二）组装方法针对具体产品，分析组装方案，选择最佳方案。

常用的组装方法有：①功能法；②组件法；③功能组件法。

二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。

手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。

常见的安装形式有：1）贴板安装。

它适用于防震要求高的产品。

电子元器件紧贴电路板。

如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。

（2）悬空安装。

它适用于发热元件的安装。

电子元器件与电路板要有一定的距离，常见为4〜7mm左右。

3）垂直安装。

常见于电子元器件较密的电路板。

（4）埋头安装。

安装高度低，电子元器件抗震能力。

电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。

（5）有高度限制的安装。

电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。

对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。

（6）支架固定安装。

对于如变压器、继电器等，常用金属支架固定。

三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。

一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。

二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。

电子元器件的安装要求与焊接工艺任何电子设备都离不开电子元器件的安装，在安装电子元器件的过程中，应根据相关的要求及注意事项对其进行操作。

1．清洁引脚电子元器件在安装前，应先将引脚擦除干净，最好选用细砂布擦拭，如图5-1所示，这样就可以去除引脚表面的氧化层，以便在焊接时容易上锡。

若是元器件的引脚已有镀层，可以根据使用情况不再进行清洁。

2．固定元器件的机械器件在插装元器件前，应先将插装那些需要机械固定的元器件，如功率器件的散热片、支架、卡子等，然后再插装需要固定的元器件，在安装电子元器件时，不可以用手直接碰元器件引脚或印制板上的铜箔，3．按次序安装电子元器件接下来在安装电子元器件时，应按一定的次序进行安装，先安装较低小功率的卧式电子元器件，然后再安装立式元器件及大功率的卧式元器件；将这些安装完成后，再安装可变元器件和易损坏的元器件，最后再安装带散热器的元器件和特殊元器件，即按照先轻后重、先里后外、先低后高的原则进行安装。

除此之外，在对电子元器件进行安装时，应做到整齐、美观、稳固的原则，应插装到位，不可以有明显的倾斜和变形现象，同时各元器件之间应留有一定的距离，方便焊接和有利于散热，如图5.2所示，通常情况下，元器件外壳之间的距离小于0.5 mm；引线焊盘间隔要大于2 mmo4．正确安装元器件安装电子元器件时，还应检查元器件是否安装的正确、是否有损伤；其极性是否按线路板上的丝印进行安装，不可以插反或是插错，如图5-3所示，若是空间位置有限制，应尽量将电子元器件放在丝印范围内。

5．对元器件引脚加工在电子元器件安装的过程中，若需要对电子元器件的引线部分进行操作时，应注意不可以直接在根部进行弯曲，由于制造工艺上的原因，根部很容易折断，一般应留有1.5 mm的距离，而且弯曲时的圆角半径R要大于引脚直径的两倍，并且弯曲后的两根引脚要与元器件自身垂直才可以，如图5-4所示。

6．按标识安装元器件为了易于辨认，在安装电子元器件时，各种电子元器件的标注、型号及数值等信息应朝上或是朝外安装，以利于焊接和检修时查看元器件的型号数据，如图5-5所示。
