实验3双音多频(DTMF)接收与检测单元实验一、实验目的1．了解电话号码双音多频信号在程控交换系统中的发送和接收方法。
2．熟悉该电路的组成及工作过程。
二、预习要求1．认真预习有关双音多频方面的相关内容。
三、实验仪器仪表1．现代程控交换实验系统一台2．电话机四部3．20MHz 示波器一台四、实验电路工作过程(一)双音多频拨号和脉冲拨号简单介绍在电话机中，有两种拔号方式，即脉冲拨号和双音多频拔号。
双音多频拨号方式中的双音多频是指用两个特定的单音频信号的组合来代表数字或功能，两个单音频的频率不同，所代表的数字和功能也不同，在双音多频电话机中有 16 个按键，其中有 10 个数字键 0-9，6 个功能键*、#、A、 B、C、D，按照组合的原理，它必须有 8 种不同的单音频信号，由于采用的频率有 8 种，故称之为多频，又因为 8 种频率中任意抽出 2 种进行组合。
又称其为 8 中取 2 的编码方法。
表 5-1双音多频，简写 DTMF（DTMF=Dual Tone Multifrequency）图 5-1 一个典型的 DTMF 发送电路原理框图DTMF 发送器的原理与构成如图 5-1 所示，它主要包括：(1) 晶体振荡器——外接晶体（通常采用 3.58MHz）与片内电路构成振荡器，经分频产生参考信号。
(2) 键控可变时钟产生电路——它是一种可控分频比的分频器，通常由 n 级移位寄存器与键控反馈逻辑单元组成。
(3) 正弦波产生电路——它是由正弦波编码器与 D/A 变换器构成，通常，可变速时钟信号先经 5 位寄存器，产生一组 5 位移位代码，再由可编程逻辑阵列（PLA）将其转换成二进制代码，加到 D/A 变换器形成台阶型正弦波。
显然台阶的宽度等于时钟频率的倒数，这样形成的正弦波信号频率必然对应于时钟的速率和按键的号码。
(4) 混合电路——将键盘所对应的行、列正弦波信号（即低、高群 fL 、 fH ）相加、混合成双音信号输出。
设计目的 1. 巩固所学的数字信号处理理论知识，了解电话中双音多频信号的产生与检测原理；2. 了解数字信号处理在实际中的使用方法和重要性；3. 学习资料的收集与整理，学会撰写课程设计报告。
实验环境 1. 微型电子计算机（PC）；2. 安装Windows 2000以上操作系统，MATLAB等开发工具。
任务要求 1. 研究双音多频拨号（DTMF）系统，研究电话中双音多频信号的产生与检测原理；任意送入6位和8位电话号码，打印出相应的幅度谱。
观察程序运行结果，判断程序谱分析的正确性。
2. 利用课余时间去图书馆或上网查阅课题相关资料，深入理解课题含义及设计要求，注意材料收集与整理；3. 在第15周末之前完成预设计，并请指导教师审查，通过后方可进行下一步工作；4. 结束后，及时提交设计报告（含纸质稿、电子稿），要求格式规范、内容完整、结论正确，正文字数不少于3000字（不含代码）。
工作进度计划序号起止日期工作内容1 2009.12.14~2009.12.14 在预设计的基础上，进一步查阅资料，完善设计方案。
2 2009.12.14~2009.12.17 设计总体方案，构建、绘制流程框图，编写代码，上机调试。
3 2009.12.17~2009.12.18 测试程序，完善功能，撰写设计报告。
4 2009.12.18 参加答辩，根据教师反馈意见，修改、完善设计报告。
摘要所谓双音多频（DTMF），就是用两个频率——行频和列频来表示电话机键盘上的一个数字。
DTMF 电话的指令正在迅速的取代脉冲指令。
除了在电话呼叫信号中使用外，DTMF 还广泛的使用在交互式控制应用，例如电话银行、电子邮件甚至家电远程控制等，用户可以从电话机发送DTMF 信号来做菜单选择。
本文基于MATLAB的双音多频拨号系统的仿真实现。
主要涉及到电话拨号音合成的基本原理及识别的主要方法，利用MATLAB 软件以及DFT 算法实现对电话通信系统中拨号音的合成与识别。

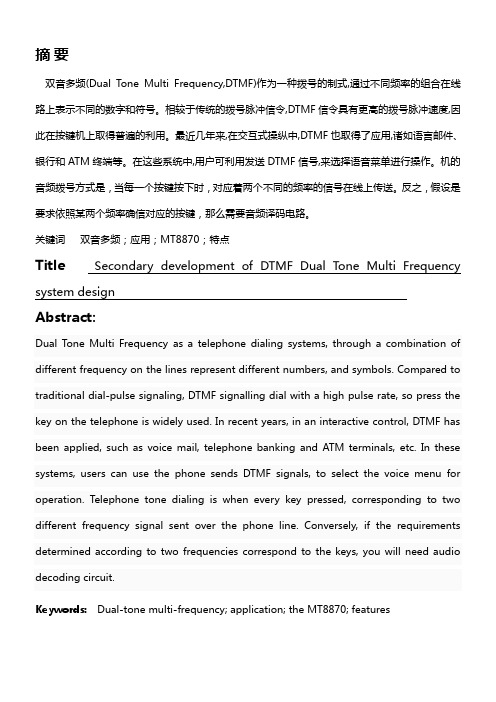

摘要双音多频(Dual Tone Multi Frequency,DTMF)作为一种拨号的制式,通过不同频率的组合在线路上表示不同的数字和符号。
相较于传统的拨号脉冲信令,DTMF信令具有更高的拨号脉冲速度,因此在按键机上取得普遍的利用。
最近几年来,在交互式操纵中,DTMF也取得了应用,诸如语言邮件、银行和ATM终端等。
在这些系统中,用户可利用发送DTMF信号,来选择语音菜单进行操作。
机的音频拨号方式是，当每一个按键按下时，对应着两个不同的频率的信号在线上传送。
反之，假设是要求依照某两个频率确信对应的按键，那么需要音频译码电路。
关键词双音多频；应用；MT8870；特点Title Secondary development of DTMF Dual Tone Multi Frequency system designAbstract:Dual Tone Multi Frequency as a telephone dialing systems, through a combination of different frequency on the lines represent different numbers, and symbols. Compared to traditional dial-pulse signaling, DTMF signalling dial with a high pulse rate, so press the key on the telephone is widely used. In recent years, in an interactive control, DTMF has been applied, such as voice mail, telephone banking and ATM terminals, etc. In these systems, users can use the phone sends DTMF signals, to select the voice menu for operation. Telephone tone dialing is when every key pressed, corresponding to two different frequency signal sent over the phone line. Conversely, if the requirements determined according to two frequencies correspond to the keys, you will need audio decoding circuit.Keywords:Dual-tone multi-frequency; application; the MT8870; features目录1 绪论DTMF双音多频信号的觉察及应用双音多频（Dual Tone Multi Frequency， DTMF）信号是音频中的拨号信号，由美国AT&T贝尔公司实验室研制，并用于网络中。
第 1 章绪论双音多频DTMF(Dual Tone Multi-Frequency )信令，就是用两个频率——行频和列频来表示机键盘上的一个数字。
双音多频信号是音频中的拨号信号，由美国AT&T贝尔公司实验室研制，并用于网络中。
这种信号制式具有很高的拨号速度，且容易自动监测识别，很快就代替了原有的用脉冲计数方式的拨号制式。
逐渐在全世界围使用在按键式机上，这种双音多频信号制式不仅用在网络中，还可以用于传输十进制数据的其它通信系统中，用于电子和银行系统中。
这些系统中用户可以用发送DTMF言号选择语音菜单进行操作。
作为实现快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于通信系统中。
但绝大部分是用作的音频拨号。
另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输。
近年来DTMF也应用在交互式控制中，诸如语言菜单、语言、银行和ATM终端等。
通过软件产生与检测DTMF 信令，是一项较有价值的工程应用。
这是一种技术，就是机上的一个按键按下去时，机向交换机同时发送两个频率的信号，告诉交换机按的是哪个按键，以前采用脉冲方式，速度慢，一共有8个频率的音频信号，分为2组，每组4个，两两组合共可以代表16 个按键，分别代表0-9 、#、*等按键。
第2章双音多频(DTMF信号的设计2.1 设计目的及意义双音多频信号(DTMF是系统中机与交换机之间的一种用户信令，通常用于发送被叫。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
拨号有两种，脉冲和音频，所谓音频也称双音多频 (DTMF 信号的拨号方式，双音多频既是拨号时每按一个键，有两个音频频率叠加成一个双音频信号，十二个按键由七个音频频率区分。
在使用双音多频信号之前，系统中使用一连串的断续脉冲来传送被叫，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续。
双音多频的拨号键盘是4X4的矩阵，每一行代表一个低频，每一列代表一个高频。
DTMF收发器的工作原理及应用DTMF，全称为双音多频，是一种实现电话号码快速可靠传输的技术。
其工作原理和应用广泛，尤其在电话通信系统中占据重要地位。
首先，DTMF信号的生成。
DTMF信号是由高低两个音组中的音频信号组合而成的。
高音组包括697Hz、770Hz、852Hz和941Hz四个频率，低音组包括1209Hz、1336Hz、1477Hz和1633Hz四个频率。
发送DTMF信号时，从高低两个音组中各取一个音频信号，通过特定的编码方式组合起来，用以代表不同的数字或功能码。
这种组合方式使得DTMF信号能够同时传输多个频率，提高了信息传输的效率和可靠性。
DTMF信号的应用非常广泛。
最初，DTMF信号主要用于电话交换系统，用以代替传统的号盘脉冲信号。
号盘脉冲信号虽然简单易懂，但在长距离传输时容易受到噪声的干扰，导致信号失真。
相比之下，DTMF信号具有更强的抗干扰能力和更高的传输速度，因此在电话通信系统中得到了广泛应用。
除了在电话通信系统中的应用，DTMF信号也在数据通信系统中发挥了重要作用。
它可以用来实现各种数据流和语音等信息的远程传输，使得远程通信变得更加便捷可靠。
DTMF收发器是实现DTMF信号发送和接收的关键设备。
其工作原理是将输入的DTMF信号进行解码，将其转换为对应的数字或功能码，或者将数字或功能码编码为DTMF信号进行发送。
DTMF收发器广泛应用于电话机、交换机、路由器等通信设备中，使得这些设备能够实现快速可靠的通信。
总之，DTMF收发器的工作原理是基于双音多频技术，通过高低音组中音频信号的组合来代表不同的数字或功能码。
这种技术具有很强的抗干扰能力和较高的传输速度，因此得到了广泛应用。
未来随着通信技术的发展，我们相信DTMF收发器将在更多的领域中发挥其重要的作用。
HT9170双音多频（DTMF）信号接收器使用说明文件编码：HA0038s简介HT9170是一个具有数字解码和滤波功能的双音多频（DTMF）信号接收器。
HT9170B和HT9170D 可进入省电模式。
HT9170系列都利用数字计数的方法对16种DTMF输入进行解码，并产生4bit的代码输出。
高速转换的滤波电路将DTMF信号分解为高频和低频信号。
HT9170B的封装形式为18—pin DIPHT9170D的封装形式为18—pin SOP功能描述HT9170系列通过三次滤波和两次数字解码电路将DTMF信号输入转换为数字信号输出。
它有一个内置的放大电路对输入信号进行调整。
其预置滤波电路可将350Hz~400Hz的信号滤掉，再通过低通滤波电路和高通滤波电路将信号分解成低频信号和高频信号。
当HT9170接收到有效的DTMF信号时，其DV引脚被置为高电平，并且这个DTMF信号被送至内部电路进行解码。
将OE引脚置为高电平后，其D0~D3引脚就会产生解码输出。
时序图上电时序操作时序DTMF输入与解码输出表低频（Hz）高频（Hz）数码OE D3 D2 D1 D0 697 1209 1 H L L L H 697 1336 2 H L L H L 697 1477 3 H L L H H 770 1209 4 H L H L L 770 1336 5 H L H L H 770 1447 6 H L H H L 852 1209 7 H L H H H 852 1336 8 H H L L L 852 1447 9 H H L L H 941 1336 0 H H L H L 941 1209 * H H L H H 941 1447 # H H H L L 697 1633 A H H H L H 770 1633 B H H H H L 852 1633 C H H H H H 941 1633 D H L L L L——ANY L Z Z Z Z 注：Z表示高阻状态应用电路程序清单include ht48r10a-1.incdata .section 'data'D0 EQU PA.0D1 EQU PA.1D2 EQU PA.2D3 EQU PA.3OE EQU PB.0DV EQU PB.1PB.2INH EQUPWDN EQUPB.3;-----------------------dup(?)25out_code db? ；解码数据输出寄存器count db;----------------------------code .section at 0 'code'00horgstartjmp04horgret08horgret;----------------------------start:intcclrpac ；设置PA为输入口setpbc ；设置PB为输出口clrpbc.1 ；设置PB.1为输入口 setout_codeoffseta,movmp0,amov18ha,movcount,amovPWDN ；启动9170的晶振clrOEclrINHCLRscan:snz DV ；检测是否收到DTMF信号 scanjmpset OE ；收到DTMF信号，则置位OE；允许解码信号输出paseta,pa ；将解码信号读入单片机mov0fha,and[00h],amovscan1:DVszscan1jmpOEclrmp0inccountsdzjmpscan ；检测下一个DTMF信号startjmpend。
DTMF(双音多频)技术调研报告学院电子工程学院班级卓越工程师班学号 00101201姓名冉艳伟目录1． DTMF信号介绍1.1 DTMF信号基本释义1.2 DTMF的原理分析1.3 DTMF信号合成1.4 DTMF信号的识别2. DTMF的发展3.DTMF信号的应用3.1 新型DTMF信号收／发芯片MT8888及其应用3.2 MT8870双音多频收号器3.3 基于DTMF技术与射频技术的远程控制的实现3.3.1 电话通信的实现3.3.2 DTMF信号收、发芯片MT8880简介3.3.3 MT8880与单片机控制接口3.3.4 手机模块与单片机控制接口3.3.5 射频技术及其硬件电路设计3.3.6 远程控制应用实现3.3.7 软件实现3.4 利用DTMF信号传输监控数据3.4.l 原理简介3.4.2 总体设计3.4.3 分系统设计3.5 DTMF技术展望DTMF(双音多频)技术调研报告电子工程学院冉艳伟 00101201摘要：双音多频DTMF（Dual Tone Multi-Frequency）信令，逐渐在全世界范围内使用在按键式电话机上，因其提供更高的拨号速率，迅速取代了传统转盘式电话机使用的拨号脉冲信令。
作为实现电话号码快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于电话通信系统中。
但绝大部分是用电话的音频拨号。
另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输。
近年来DTMF也应用在交互式控制中，诸如语言菜单、语言邮件、电话银行和ATM 终端等。
将DTMF信令的产生与检测集成到任一含有数字信号处理器(DSP)的系统中，是一项较有价值的工程应用。
引言：1876年．Alexander Graham Bell(贝尔)发明电话以后，双音多频(DTMF)技术最早被应用于电话领域。
双音多频(DTMF)技术以其简单、快速的特点不仅可以广泛的应用于无线传输中的先期调制阶段和工业遥控领域，而且经双音多频技术调制的信息可以直接通过电话线进行传输，实现电话网络的复合应用。
MT8888的中文资料作者：baijc摘要：MT8888芯片是MITEL公司采用CMOS工艺生产的一种低功耗、高集成度的DTMF信号收、发芯片，它可以方便地与微机接口。
文中介绍了MT8888的主要功能结构及控制指令，给出了它的具体应用电路。
关键词：DTMF信号；收、发器；低功耗；可编程微机控制；MT88881.DTMF概述:双音多频信号（DTMF）是由一组低音频信号和一组高音频信号以一定方式的组合构成，每组音频信号各有4个音频信号，而每种组合有一个高音频信号和一个低音频信号，共16种组合。
过去主要用于电话拨号信息传输，具有很强的抗干扰能力。
目前市场上销售的DTMF专用芯片集编解码于一体，MT8880与MT8888具有收发功能。
MT8888是采用CMOS 工艺生产的DTMF信号收发一体集成电路，它的发送部分采用信号失真小、频率稳定性高的开关电容式D／A变换器，可发出16种双音多频DTMF信号。
接收部分用于完成DTMF信号的接收、分离和译码，并以4位并行二进制码的方式输出。
MT8888芯片集成度高、功耗低，可调整双音频模式的占空比，能自动抑制拨号音和调整信号增益，还带有标准的数据总线，可与TTL电平兼容，并可方便地进行编程控制。
2．引脚排列与功能:MT8888芯片的引脚排列如图所示:各引脚的功能如下：IN＋：运放同相输入端；IN－：运放反相输入端；GS：运放输出端；VREF：基准电压输出端，电压值为VDD／2；Vss：接地端；OSC1：振荡器输入端；OSC2：振荡器输出端；(3.579545MHz)TONE：DTMF信号输出端；/WR：写控制端，低电平有效，与TTL兼容；/CS: 片选端，低电平有效；RSO：存储器选择输入端，与TTL兼容；/RD:：读控制端，低电平有效，与TTL兼容；/IRQ或CP:中断信号请求端；（Interrrupt ReQuest或者Call Progress）;D0～D3:数据总线，在/CS=1或/WR=1时，外于高阻状态，与TTL电平兼容；ESt：初始控制输出端；St／GT:控制输入／时间检测输出；Vdd：＋5V电源端。
目录一、设计目的 (3)二、设计要求 (3)三、设计原理 (3)3.1 双音多频信号产生流程 (3)3.2双音多频信号的识别 (4)3.3 双音多频信号的特性 (4)3.4 双音多频收发原理 (4)3.4.1 双音多频发送器 (5)3.4.2 双音多频接收器 (6)3.5 双音多频发送接收器MT8888 (7)3.5.1基本功能 (7)3.5.2工作原理 (8)四、设计内容 (12)4.1 MT8888与80C32的接口 (12)4.2 MT8888的程序 (13)五、设计过程中的问题与解决方案 (15)六、课程设计设计心得 (16)七、参考文献 (16)摘要双音多频，由高频群和低频群组成，高低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。
DTMF信号有16个编码。
利用DTMF信令可选择呼叫相应的对讲机。
双音多频信号（DTMF），电话系统中电话机与交换机之间的一种用户信令，通常用于发送被叫号码。
在使用双音多频信号之前，电话系统中使用一连串的断续脉冲来传送被叫号码，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续(早期方法，很老很古董)。
双音多频信号是贝尔实验室明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，发每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键DTMF信号即双音频信号，最先用于程控电话交换系统来代替号盘脉冲信号，主叫用户摘机按键拨号后，电话号码所对应的DTMF信号通过电话线传到程控交换机中的DTMF接受电路，交换机中的微机识别被叫电话号码后，接通主被叫用户实现双方通话。
DTMF信号还用于自动控制系统，如果把DTMF的发送电路用于主控系统，接收电路用于被控系统，就可以方便地组成有线或无线通信系统，其通道数视需要而定，16通道以内每通道只需编一位号码即可，若需要更多通道，则可像电话号码编号一样编为两位或两位以上的号码。
双音多频收号器的设计写在前边文档主人的淘宝店，看看吧，就当她助你，你助她，不买也可以收藏看看嘛一、设计目的掌握双音多频收发原理和设计方法，并用集成芯片MT8888实现。
二、设计要求1、阐述双音多频收发的基本原理2、采用专用芯片MT8888实现双音多频收号器的设计三、设计原理3.1 双音多频信号产生流程DTMF编码器基于两个二阶数字正弦波振荡器，一个用于产生行频，一个用于产生列频。
向DSP装入相应的系数和初始条件，就可以只用两个振荡器产生所需的八个音频信号。
典型的DTMF信号频率范围是700~1700Hz，选取8000Hz作为采样频率，即可满足Nyquist条件。
DTMF双音频信号由两个二阶数字正弦振荡器产生，一个用来产生行音频信号，另一个产生列音频信号。
CCITT规定每秒最多按10个键，即每个键时隙最短为100MS，其中音频实际持续时间至少为45MS，不大于55MS，时隙的其他时间内保持静默，因此按键产生双音频信号时，相继的两个信号间隔一段时间；解码器利用这个时间识别出双音频信号，并转换成对应的数字信息，而且要识别出间隙信息。
因此流程包含音频任务和静默任务，前者是产生双音频采样值，后者产生静默样值，每个任务结束时，要重置定时器和下一个任务。
其中静默任务还要加上一个任务：从数字缓冲区取出数字并解包。
解包就是将数字映射为对应的行列音频特性，装载指针指向振荡器特征表对应的正确位置。
两个任务轮流执行。
由CCITT（国际电报电话咨询委员会）的规定，数字之间必须有适当长度的静音，因此编码器有两个任务，其一是音频信号任务，产生双音样本，其二是静音任务，产生静音样本。
每个任务结束后，启动下一个任务前（音频信号任务或静音任务），都必须复位决定其持续时间的定时器变量。
在静音任务结束后，DSP从数字缓存中调出下一个数字，判决该数字。
信号所对应的行频和列频信号，并根据不同频率确定其初始化参数。
3.2双音多频信号的识别DTMF信号包含两组音频信号，解码器的任务是通过数学变换把它从时域转化到频域，然后得出对应的数字信息。
由于芯片处理的是数字信号，所以必须把输入信号数字化，再用DSP芯片处理。
频率检测时，检测出DTMF信号的基波及二次谐波，DTMF信号只在基波上有较高的能量，而话音信号则是在基波上叠加有较强的二次谐波，检测二次谐波的作用是用来区分DTMF信号与语言和音乐信号。
3.3 双音多频信号的特性DTMF是由低频组（fb）和高频组（fa）两组频率信号构成，每个数字信号由低频组合高频组的任意一个叠加而成。
根据CCITT的建议，DTMF的编译码定义可用下式表示f(t)=A_{a}sin(2f_{a}t)+A_{b}sin(2f_{b}t)式中两项分别表示低、高音频的值，Ab好Aa分别表示低音群合高音群的样值量化基线，而且两者幅值比为K=Ab/Aa(0.7<K<0.9)。
同时规定，对应于DTMF编译码中的标称频率在发送时，DTMF 信号的频率偏差不应当超过1.5%，每位数字的信号极限时长应该大于40ms，而接收设备对2%的偏差应能可靠地接收，对30ms~40ms时长的信号可以正常地接收。
与单音编码不同，DTMF信号是采用8中取2的方式，从高低两个音组中各取一个音频复合而成来代表0-9十个号码和其他功能码，再加上这8个音频信号的各频率同不存在谐波关系，大大减少了虚假信号灯干扰，因而DTMF信号工作可靠性特别是抗干扰能力很强。
3.4 双音多频收发原理双音多频（DTMF——Dual Tone Multifrequency）电路是在电话机、程控交换机及无线通信设备中应用较为广泛的集成电路，它包括DMTF发送器和DTMF接收器。
DTMF发送器主要用于按键式电话机作DTMF发号器，根据不同的按键发出相应的一组DTMF信号。
DTMF接收器主要用于程控交换机和无线通信设备DTMF收号器。
双音多频，由高频群和低频群组成，高低频群各包含4个频率。
一个高频信号和一个低频信号叠加组成一个组合信号，代表一个数字。
DTMF信号有16个编码。
利用DTMF信令可选择呼叫相应的对讲机。
双音多频信号（DTMF），电话系统中电话机与交换机之间的一种用户信令，通常用于发送被叫号码。
在使用双音多频信号之前，电话系统中使用一连串的断续脉冲来传送被叫号码，称为脉冲拨号。
脉冲拨号需要电信局中的操作员手工完成长途接续(早期方法，很老很古董)。
双音多频信号是贝尔实验室发明的，其目的是为了自动完成长途呼叫。
双音多频的拨号键盘是4×4的矩阵，每一行代表一个低频，每一列代表一个高频。
每按一个键就发送一个高频和低频的正弦信号组合，比如'1'相当于697和1209赫兹(Hz)。
交换机可以解码这些频率组合并确定所对应的按键。
3.4.1 双音多频发送器DTMF发送器将于按键对应的数码转换为DTMF信号输出，它的原理框图如图1所示，主要包括：（1）、晶体振荡管外接石英晶体（通常采用3.58MHz）与片内电路构成晶体振荡器，产生参考信号。
图1 DTMF发送器原理框图（2）、行列计数器行、列计数器实际是一种分频比可变的分频器，根据不同的按键改变分频比，对参考信号分频，产生正弦波生成电路的输入时钟频率，（3）、正弦波生成电路这部分由正弦波编码器和D/A变换电路组成，由输入时钟频率控制生成行、列正弦波单音信号。
（4）、混合电路这部分电路将生成的行、列正弦信号相加，合成双音信号输出。
3.4.2 双音多频接收器DTMF接收器接收来自通道的DTMF信号，经处理后输出二进制码，其原理框图如下图2所示：图2 DTMF接收器原理框图它主要包括DMTF分组滤波器和DMTF译码器。
DTMF信号先经高、低频组带通滤波器分别对高低频信号进行限幅、频率检测，并经译码后输出4位二进制码。
3.5 双音多频发送接收器MT88883.5.1基本功能MT8888是一种具有Intel微处理器接口的功能较强的双音多频(DTMF)发送和接收器件。
可用于寻呼系统、交换机系统和移动通信、转帐卡系统、互接拨号器、数字通信和计算机等领域。
其主要功能有：(1)完整的DTMF发送和接收功能；(2)高速Intel 微处理器接口；(3)可工作于自动音频突发模式；(4)可调整保护时间；(5)呼叫音检测到-30dBm。
MT8888引脚排列如图3所示。
各引脚功能如下：图3 MT8888引脚图IN+、IN-(1，2)—运放的同相和反相输入端；GS(3)—增益选择端。
在该引脚与IN-引脚间接反馈电阻可调节运放增益；Vref(4)—基准电压输出端。
通常为VDD/2，作为运放的偏置电压；VSS(5)—芯片电源负端，接地；OSC1、OSC2(6、7)—时钟或振荡器的输入、输出端。
两引脚间接3.579545MHz晶体与内部电路构成芯片振荡器；若由外部电路提供时钟，则OSC2引脚开路；TONE(8)—DTMF信号输出端，也可通过编程设置为单音输出；(9)—微处理器写输入端，低电平有效，与TTL电平兼容；(10)—片选信号输入端，低电平有效。
该引脚可由微处理器的地址锁存信号(ALE)直接提供；RS0(11)—寄存器选择控制输入端；(12)—微处理器读输入端，低电平有效，与TTL电平兼容；/CP(13)—中断请求信号，为开漏输出。
在中断模式下，当一个有效DTMF 信号突发发送或接收时，输出低电平信号。
若控制寄存器设定电路工作于呼叫处理(CALL)模式和中断使能，则该端输出代表运放输入的方波信号音，但该信号频率必须落在呼叫处理滤波器的带宽内；D0～D3(14-17)—数据总线，与TTL电平兼容。
输入需发送的DTMF编码或输出译码的DTMF信号数据。
当CS=1时呈高阻状态；Est(18)—初始控制输出。
若电路检测到一种有效的单音对时，Est为高电平；若信号丢失，则Est返回低电平；St/GT(19)—控制输入/时间监测输出。
若St电压大于门限VTSt，电路寄存被检测的DTMF单音对，并更新输出锁存器内容。
若St电压低于VTSt，则电路不接收一新单音对，GT输出的作用是设置外部时间监测常数；VDD(20)—芯片电源正端，典型值为+5V。
3.5.2工作原理MT8888是集DTMF发送和接收功能的器件，内带呼叫处理滤波器。
接收部分与DTMF接收器件MT8870类似，发送部分包括行、列计数器和D/A变换器，另外增加了一些控制寄存器和接口、数据总线缓冲器，很容易实现与微处理器的直接接口，其功能框图如图4所示。
MT8888通过微处理器接口可以由RS0、、、D0～D3等信号选择与设定内部寄存器，并控制电路的工作状态或工作模式。
