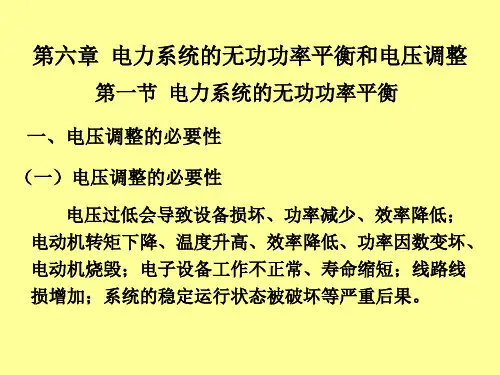

12无功平衡、电压管理( 新)

国家电网公司电力系统电压质量和无功电力管理规定第一章总则第一条电压质量是电能质量的重要指标之一。

电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用。

为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。

第二条本规定适用于国家电网公司各级电网企业。

所属发电机组并网运行的发电企业、电力用户应遵守本规定。

第三条各电网有限公司、省（自治区、直辖市）电力公司可根据本规定结合本企业的具体情况制订实施细则。

第二章电压质量标准第四条本规定中电压质量是指缓慢变化（电压变化率小于每秒1%时的实际电压值与系统标称电压值之差）的电压偏差值指标。

第五条用户受电端供电电压允许偏差值（一）35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10%。

（二）10kV及以下三相供电电压允许偏差为额定电压的±7%。

（三）220V单相供电电压允许偏差为额定电压的+7%、-10%。

第六条电力网电压质量控制标准（一）发电厂和变电站的母线电压允许偏差值1．500（330）kV及以上母线正常运行方式时，最高运行电压不得超过系统额定电压的+10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压的调节。

2．发电厂220kV母线和500（330）kV及以上变电站的中压侧母线正常运行方式时，电压允许偏差为系统额定电压的0%—+10%；事故运行方式时为系统额定电压的-5%—+10%。

3．发电厂和220kV变电站的110kV—35kV母线正常运行方式时，电压允许偏差为系统额定电压的-3%—+7%；事故运行方式时为系统额定电压的±10%。

4．带地区供电负荷的变电站和发电厂（直属）的10（6）kV母线正常运行方式下的电压允许偏差为系统额定电压的0%—+7%。

（1）调节发电机励磁电流以改变发电机机端电压UG；
（2）适当选择变压器的变比K；
（3）改变网络参数R和X（主要是X），改变电压损耗 △U （4）改变功率分布P+jQ（主要是Q），使电压损耗△U 变化
22
第三节
电力系统的几种主要调压措施
一．改变发电机端电压调压
• 根据运行情况调节励磁电流来改变机端电压。
20
二、电压调整的基本原理
Ub
略去电力线路的电容功率，变压器的励磁功率和 网络的功率损耗
PR QX U b (U G k1 U ) / k2 U k k G 1 2 U G k1
21
电压调整的措施：
PR QX U b U k k2 G 1 U G k1
A
ห้องสมุดไป่ตู้DF
发电机的P-Q极限
10
2. 同期调相机
•同步调相机相当于只能发出无功功率的发电机。
•在过励磁运行时，它向系统供给感性无功功率而起无功
电源的作用，能提高系统电压； •在欠励磁运行时（欠励磁最大容量只有过励磁容量的
（50% ～65%）)，它从系统吸取感性无功功率而起无功
负荷作用，可降低系统电压。 •它能根据装设地点电压的数值平滑改变输出（或吸取） 的无功功率，进行电压调节。因而调节性能较好。
以滞后功率因素运行的用电设备所吸收的无功功率。 • 照明、电热，消耗感性无功QL小。
• 同步电动机，有励磁绕组，通过励磁电流的调节， 可以调节其输出无功的大小。过激运行，发QL ； 欠激运行，吸收QL 。在综合负荷中比例小。 • 异步电动机，消耗QL ，在综合负荷中比例很大。 • 综合负荷功率因素，0.6～0.9，滞后（感性无功）

国家电网公司农村电网电压质量和无功电力管理办法发布日期：〔08-02-16〕内容摘要：前言为了加强农村电网电压质量和无功电力的管理，提高农村电网电压质量，特制定本办法。

本办法依据国家有关法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，参照《国家电网公司电力系统电压质量和无功电力管理规定》和《国家电网公司电力系统无功补偿配置技术原则》，结合我国农村电网特点和实际情况而制定。

本办法解释权属国家电网公司。

目次前言1、范围2、规范性引用文件3、电压质量和无功补偿基本要求4、电压质量标准5、无功补偿6、专业管理及职责分工7、调压设备管理8、电压监测9、统计考核10、考核与奖惩11、附则国家电网公司农村电网电压质量和无功电力管理办法1 范围本办法规定了农村电网电压质量和无功补偿的基本要求和管理标准，适用于国家电网公司系统农村电网电压质量和无功电力的管理。

2 规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB156 标准电压GB12325 电能质量供电电压允许偏差SD325-1989 电力系统电压和无功电力技术导则电力系统安全稳定导则3 电压质量与无功补偿基本要求3.1 农村电网电压质量合格率应达到下列要求县供电企业综合电压合格率不低于95%；D类居民用户端电压合格率不低于90％。

3.2 功率因数应达到以下要求变电所主变压器低压侧功率因数不低于0.90；变电所10(6)kV出线功率因数不低于0.9；用户变压器功率因数不低于0.9；公用配电变压器低压侧功率因数不低于0.85；农业用户配电变压器低压侧功率因数不低于0.85。

4 4 电压质量标准4.1农村电网各级标称电压值为：110kV、66kV、35kV、10kV、6kV、3kV、380V、220V。

一：选择题（一）总则1.制定华东电网调度控制运行细则是为了加强华东电力系统调度控制管理工作，保证电力系统安全、稳定、优质和经济运行，明确电力系统发、输、供、用各方调度相关业务权责。

2.调度管辖范围（以下简称管辖范围）是指调控机构行使调度指挥权的发、输、变电系统，包括直接调度范围和许可调度范围。

3.直调发电厂是指除直代管电厂外的接入500kV电网的发电厂。

其电力、电量均由有关省（市）公司签订购电合同，正常情况的发电计划、自动发电控制指令下达均由有关省（市）调负责安排。

4.直调发电厂的500kV电气设备及相应的继电保护、安全自动装置、自动电压控制装置运行方式改变，倒闸操作及故障处置等在华东分中心指挥下进行。

特殊情况下，为保证电网稳定运行和控制500kV线路潮流和500kV厂站母线电压，华东分中心有权对直调厂直接调度出力，事后通知有关省（市）调。

5.制定华东电网调度控制运行细则的依据是《中华人民共和国电力法》、《电网调度管理条例》、《国家电网调度控制管理规程》及相关法律、法规、规程、标准编制。

（二）调度管理制度1.华东电网实行统一调度、分级管理的调度原则。

华东分中心是华东电力系统最高调度控制机构。

2.电力系统各级调度控制机构的值班调度员在其值班期间为电力系统运行和操作的指挥人，按照批准的调管范围行使指挥权。

下级调度控制机构的值班调度员、值班监控员、厂站运行值班人员及输变电设备运维人员在调度关系上受上级调度控制机构值班调度员的指挥，接受上级调度控制机构值班调度员的调度指令。

3.下级调度控制机构的值班调度员、值班监控员、厂站运行值班人员及输变电设备运维人员，接受上级调度机构值班调度员的调度指令后，应复诵指令、核对无误，并立即执行，对调度指令的内容应做好记录和录音。

4.华东电网内属于华东分中心调管范围的设备，未经华东分中心值班调度员的指令或许可，任何人不得自行操作，对人员或设备安全有威胁者除外，但必须在操作后立即报告华东分中心值班调度员。
