DS-78xx/88xxH-S硬盘录像机操作手册V1.0.2杭州海康威视数字技术股份有限公司技术热线：400-700-59982009-11非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于DS-78xx/88xxH-S系列嵌入式网络硬盘录像机。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

安全使用注意事项使用本产品时请务必遵守以下事项：⏹硬盘录像机上不能放置盛有液体的容器（例如水杯）。

⏹将硬盘录像机放置在通风良好的位置。

⏹使硬盘录像机工作在允许的温度及湿度范围内。

⏹硬盘录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。

产品提供的功能DS-78xxH-S系列、DS-88xxH-S系列模拟通道最高支持CIF分辨率。

每个通道的视频编码参数独立可调，包括分辨率、帧率和码率等。

每个通道支持定时和事件两套压缩参数。

DS-78xxH-S系列、DS-88xxH-S系列仅支持主码流。

本地监控VGA显示，最高分辨率达1024*768。

支持1/4/9/16画面预览，预览通道顺序可调。

支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。

支持预览左键菜单。

支持预览的电子放大。

可屏蔽指定的预览通道。

支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。

支持视频隐私遮盖。

支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。

云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。

硬盘文件管理DS-78xxH-S最多支持2个SATA硬盘，可支持最大容量为2TB的硬盘。

DS-88xxH-S系列最多支持8个SATA硬盘，可支持最大容量为2TB的硬盘。

支持硬盘S.M.A.R.T技术。

支持硬盘休眠。

文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。

录像与回放支持循环写入和非循环写入两种模式。

支持定时和事件两套压缩参数。

录像触发模式包括定时、报警、移动侦测等。

每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。

支持录像类型模板刷功能。

支持开关量报警及移动侦测的预录及延时录像。

支持录像文件的锁定和解锁。

支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。

支持回放时对任意区域进行局部电子放大。

支持回放时的暂停、快放、慢放、前跳、后跳、支持鼠标拖动定位。

资料备份支持通过USB接口进行备份。

支持内置SATA刻录机进行备份。

支持按文件和时间进行批量备份。

支持回放时进行剪辑备份。

支持备份设备的管理与维护。

报警与异常管理支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警。

各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心和触发报警输出。

系统运行异常时可自恢复。

其它本地功能用户可以通过前面板按键、鼠标、遥控器等操；DS-88xxH-S系列可通过专用键盘操作。

管理员可创建多个远程操作用户并设定其权限。

完备的操作、报警、异常及信息日志记录和检索。

支持手动报警触发、清除。

支持设备配置信息的导入/导出操作。

网络功能支持10M/100M自适应网络接口。

支持TCP/IP协议簇，支持DHCP、DNS、DDNS、NTP、SADP等协议。

支持单播和组播，单播时支持TCP、UDP、RTP协议。

支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。

支持远程获取和配置参数，支持远程导出和导入设备参数。

支持远程获取设备运行状态、系统日志及报警状态。

支持远程按键操作。

支持远程锁定、解锁面板按键和鼠标。

支持远程格式化硬盘、升级程序、重启等系统维护操作。

支持RS-232、RS-485透明通道传输。

报警和异常可上传远程报警主机。

支持远程手动触发和停止录像。

支持远程手动触发和停止报警输出。

支持远程JPEG抓图。

支持远程PTZ控制。

DS-78xxH-S系列支持语音对讲或语音广播。

内嵌WEB Server。

开发支持提供Windows、Linux系统下的SDK软件开发包。

提供演示的应用软件源码。

提供应用系统的开发支持及开发培训服务。

目 录目 录 (1)第一章 操作必读 (1)1.1 面板按键及指示灯说明 (2)1.2 鼠标操作说明 (6)1.3 遥控器操作说明 (7)1.4 输入法说明 (9)1.4.1软键盘 (9)1.4.2中文联想输入 (9)1.5 菜单说明 (10)1.6 开机和关机说明 (11)第二章 系统状态 (13)2.1系统状态 (14)第三章 预览 (15)3.1预览菜单 (16)3.2单画面预览左键菜单 (17)3.3报警与录像状态 (19)第四章 录像配置 (20)4.1快速录像计划配置 (21)4.1.1界面 (21)4.1.2 7*24小时录像 (21)4.1.3快速定时录像 (22)4.1.4删除录像计划 (22)4.2高级录像配置 (23)4.2.1界面 (23)4.2.2查看录像计划 (23)4.2.3详细录像计划配置 (24)4.3录像图像质量配置 (25)4.3.1界面 (25)4.3.2图像质量设置 (25)4.4移动侦测配置 (27)4.4.1界面 (27)4.4.2移动侦测设置 (27)4.5报警触发配置 (29)4.5.1界面 (29)4.5.2报警输入触发录像设置 (29)4.5.3报警输入联动 (30)4.5.4处理方式 (30)第五章 回放 (33)5.1界面 (34)5.2录像回放 (35)5.2.1回放操作 (35)5.3录像剪辑和片段备份 (37)5.3.1录像剪辑 (37)5.3.2片段备份 (38)第六章 录像文件管理 (40)6.1录像文件搜索 (41)6.1.1界面 (41)6.1.2录像文件检索 (41)6.2录像文件锁定/解锁 (43)6.3录像文件备份 (44)6.3.1界面 (44)6.3.2录像文件备份 (44)6.3.3备份设备管理 (45)第七章 通道配置 (47)7.1遮盖区域 (48)7.2视频遮挡报警 (49)7.3视频丢失报警 (50)7.4 OSD配置 (51)第八章 系统配置 (52)8.1时间/日期 (53)8.1.1界面 (53)8.1.2时间设置 (53)8.1.3 NTP服务器设定 (53)8.2网络配置 (54)8.2.1界面 (54)8.2.2网络基本参数配置 (54)8.2.3 DDNS服务器设置 (55)8.2.4报警中心 (55)8.2.5多播 (56)8.2.6设备端口号及HTTP端口号 (56)8.3远程用户权限 (57)8.3.1界面 (57)8.3.2添加远程用户 (57)8.3.3删除远程用户 (58)8.3.4编辑远程用户 (58)8.4云台配置 (59)8.4.1串口设置 (59)8.4.2通道设置 (59)8.4.3预置点 (60)8.4.4轨迹 (60)8.4.5巡航 (61)8.5异常处理 (62)8.6预览配置 (63)8.6.1界面 (63)8.6.3设备信息及其他设置 (63)8.7硬盘管理 (64)第九章 维护管理 (66)9.1版本升级 (67)9.2恢复出厂默认 (68)9.3关机 (69)9.4导入/导出配置文件 (70)9.5系统日志 (71)9.5.1界面 (71)9.5.2日志搜索 (71)9.5.3日志关联回放 (72)9.5.4日志备份 (72)9.6菜单锁定设置 (73)9.6.1界面 (73)9.6.2密码修改 (73)9.6.3菜单锁定 (74)9.6.4菜单解锁 (75)第一章 操作必读1.1 面板按键及指示灯说明DS-7808H-S 系列前面板：序号名称 说明 1 红外接收口遥控器操作使用。

电源电源指示灯。

就绪正常运行状态下呈绿色常亮。

状态遥控器控制状态呈绿色常亮，启用数字/字母键呈红色常亮，功能键输入状态时指示灯关闭。

报警有开关量报警发生时呈红色常亮。

硬盘硬盘正在读写时呈红色并闪烁。

2 网传网络连接正常时呈绿色，并闪烁。

3 USB 接口可外接鼠标、U 盘、移动硬盘等设备。

1/主菜单（1）数字键【1】。

（2）进入主菜单界面。

2ABC（1）数字键【2】。

（2）字母键【ABC】。

3DEF/辅口（1）数字键【3】。

（2）字母键【DEF】。

4GHI/退出 （1）数字键【4】。

（2）字母键【GHI】。

（3）返回到上级菜单。

5JKL/编辑 （1）数字键【5】。

（2）字母键【JKL】。

（3）进入编辑状态。

（4）删除光标前的字符。

（5）勾选复选框和ON/OFF 的切换。

6MNO/放像 （1）数字键【6】。

（2）字母键【MNO】。

（3）回放快捷键，可直接进入录像回放界面。

（4）全屏回放状态下，打开/关闭回放声音。

7PQRS/录像 （1）数字键【7】。

（2）字母键【PQRS】。

（3）快速录像快捷键，可直接进入快速录像配置界面。

8TUV/云台控制 （1）数字键【8】。

（2）字母键【TUV】。

（3）进入云台控制界面。

9WXYZ/多画面 （1）数字键【9】。

（2）字母键【WXYZ】。

（3）预览时多画面切换键。

0/输入法 （1）数字键【0】。

（2）输入法（数字、英文、中文、符号）之间的切换。

4 切换 数字/功能切换作用，默认为功能。

5 方向键 （1）菜单模式时，移动菜单设置项活动框，选择菜单设置项数据。

（2）全屏回放状态下，上【】对应回放菜单图标，表示加速播放；下【】对应回放菜单图标，表示减速播放。

（3）1、4、9画面预览状态下，切换预览通道。

确认（1）菜单模式的确认操作。

（2）勾选复选框和ON/OFF 的切换。

（3）全屏回放状态下，表示开始/暂停播放。

（4）自动轮巡预览状态下，可以暂停/恢复自动轮巡。

DS-7816H-S 系列前面板：切换数字/功能切换作用，默认为功能。

方向键（1）菜单模式时，移动菜单设置项活动框，选择菜单设置项数据。

（2）全屏回放状态下，上【】对应回放菜单图标，表示加速播放；下【】对应回放菜单图标，表示减速播放。

（3）1、4、9画面预览状态下，切换预览通道。

6确认（1）菜单模式的确认操作。

（2）勾选复选框和ON/OFF 的切换。

（3）全屏回放状态下，表示开始/暂停播放。

（4）自动轮巡预览状态下，可以暂停/恢复自动轮巡。

DS-88xxH-S 系列前面板：序号 名称 说明1 红外接收口 遥控器操作使用。

合集下载

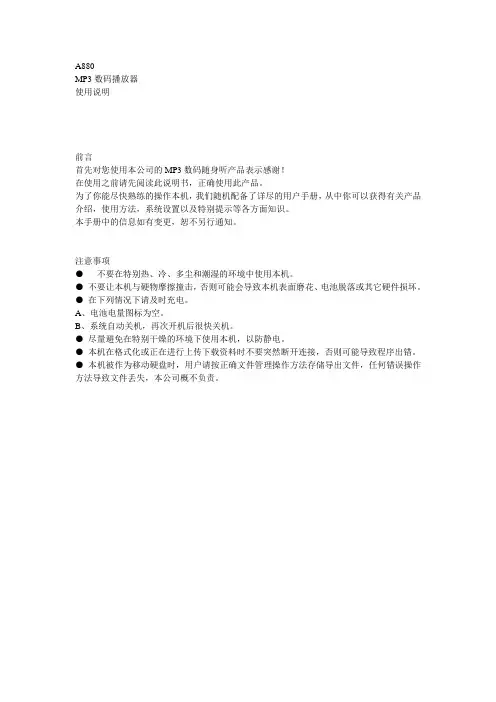

A880中文说明书

A880中文说明书

MP3数码播放器使用说明前言首先对您使用本公司的MP3数码随身听产品表示感谢！在使用之前请先阅读此说明书，正确使用此产品。

为了你能尽快熟练的操作本机，我们随机配备了详尽的用户手册，从中你可以获得有关产品介绍，使用方法，系统设置以及特别提示等各方面知识。

本手册中的信息如有变更，恕不另行通知。

注意事项●不要在特别热、冷、多尘和潮湿的环境中使用本机。

●不要让本机与硬物摩擦撞击，否则可能会导致本机表面磨花、电池脱落或其它硬件损坏。

●在下列情况下请及时充电。

A、电池电量图标为空。

B、系统自动关机，再次开机后很快关机。

●尽量避免在特别干燥的环境下使用本机，以防静电。

●本机在格式化或正在进行上传下载资料时不要突然断开连接，否则可能导致程序出错。

●本机被作为移动硬盘时，用户请按正确文件管理操作方法存储导出文件，任何错误操作方法导致文件丢失，本公司概不负责。

一、功能概述二、充电说明三、外观及按键说明四、拆换面壳说明及复位五、进入主菜单及浏览操作六、操作说明1、开机及播放音乐2、关机3、音乐（MP3）模式4、录音（RECORD）模式5、收音（FM RADIO）模式6、娱乐（AMUSEMENT）模式7、设置（SETUP）模式七、连接计算机1、安装驱动程序2、连接电脑3、文件传输4、USB供电5、格式化内存6、弹出播放器7、固件升级八、附带工具软件使用说明九、技术参数十、疑难解答十一、附件一、功能概述本机是全新一代数码随身听设备。

支持MP3、WMA、W A V等多种音乐格式。

本机完美的音质、极高的可靠性和精巧的外观相得益彰，堪称大师级的作品，衷心的希望她能给您带来数码时代的超凡享受！●精巧外型：动感实足的新型一体化设计，个性化MP3播放器外观。

●大屏幕真彩显示：1.5"/65K色真彩CSTN显示屏，专为用户着想的人性化用户界面显示。

●支持多种音频格式：如MP3、WMA、W A V等音乐格式。

●独创的SMV电影功能：可将自己喜欢的电影独自享受，想看什么就看什么。

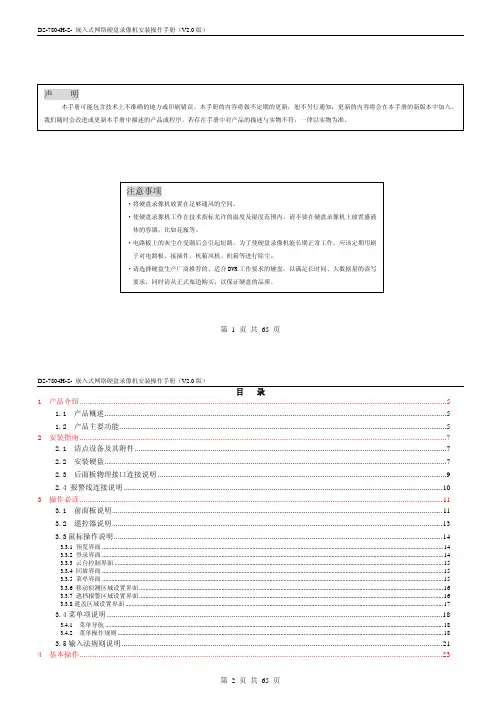

DS-7804H-S用户手册中文中性版 v2.0
