中考物理总复习第十五章探究电路-狙击考点习题及答案

人教版九年级物理第十五章-电流和电路必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的总电流D．通过电源的电流2、原子的中心是原子核，周围有电子绕核运动，图中是四种原子的结构示意图，由图中信息可知（）A．质子和电子带同种电荷B．所有原子核的中子数与质子数相等C．中性原子的电子数与质子数相等D．所有的原子都是由电子、质子、中子组成3、如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。

下面说法正确的是（）A．玻璃棒和金属球都是绝缘体B．瞬间电流的方向是从验电器到玻璃棒C．玻璃棒带正电，验电器带负电D．金属箔张开是因为它们带上了同种电荷4、现在大型商场超市都采用了自助收银机系统。

原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。

消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。

图中符合该设计的电路图是（）A．B．C．D．5、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（）A．B．C．D．6、关于导体和绝缘体，下列叙述中正确的是（）A．绝缘体不能带电B．绝缘体在一定条件下可以变为导体C．导体容易导电是因为内部有大量自由电子D．绝缘体不易导电是因为内部几乎没有电荷7、“粘”字用来描写某些物理现象形象而生动，对下列现象的成因分析正确的是（）A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为舌头上的水凝固了B．穿在身上的化纤衣服易“粘”灰尘——因为灰尘一定带负电C．光滑铅块积压在一起就能“粘”住——因为分子间没有斥力D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力8、如图，用布先后摩擦塑料丝和水管，塑料丝间因静电排斥，又被水管排斥“托起”，则（）A．水管一定带正电B．水管与塑料丝带异种电荷C．塑料丝M与N带异种电荷水管D．若塑料丝得到电子，水管也得到电子9、如图所示的电路中，同时闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮10、电动公交既节能、又环保。

九年级物理全册第十五章电流和电路必考知识点归纳单选题1、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。

故选B。

2、毛皮和橡胶棒摩擦，下列说法正确的是（）A．毛皮和橡胶棒原来不显电性，所以不带任何电荷B．通过摩擦可以生成大量电荷C．通过摩擦迫使原子核发生转移，若失去原子核，则物体带正电D．通过摩擦迫使核外电子发生转移，若失去电子，则物体带正电答案：DA．毛皮和橡胶棒原来不显电性，是因为毛皮和橡胶棒原来带的正负电荷总量相等，所以不显电性，而不是不带任何电荷，故A错误；B．摩擦起电的实质是电荷发生转移，而不是生成新电荷，故B错误；CD．通过摩擦可以使得核外电子发生转移，若失去电子，则物体带正电，故C错误，D正确。

故选D。

3、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。

则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路答案：A根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。

故选A。

4、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（）A．若a与b，c与d连接，则只有L1发光B．若a与b，b与d连接，则只有L2发光C．若a与b，b与c连接，则L1、L2并联D．若a与b，b与d连接，则L1、L2串联答案：AA．若a与b，c与d连接，由于c与d连接将灯泡L2短路，则只有L1发光。

第十五章电路与电流习题一、选择题。

一、以下说法中正确的选项是( )A.只有固体与固体之间彼此摩擦才会摩擦起电；B.把A和B摩擦，A带负电，B带正电，那么A原子核束缚电子的本领必然比B强；C.别离用丝线吊起两个小球，相互靠近时假设彼此吸引，那么它们必然带异种电荷D.用丝绸摩擦过的玻璃棒靠近一个用细线吊起的塑料小球，小球被推开，小球必然带负电二、有四个小球甲、乙、丙、丁,已知甲带负电,乙排斥甲,丙吸引乙,丁吸引丙，那么丁球（）A、必然不带电；B、必然带负电；C、必然带正电；D、带电或不带电均有可能3、用与丝绸摩擦过的玻璃棒去接触验电器的金属球，验电器的金属箔片就张开必然的角度那么，以下说法中正确的选项是( )A.在验电器的两张金属箔片上，别离带上了异种电荷B.当丝绸与玻璃棒摩擦时，玻璃棒失去了电子C.由于玻璃棒能够带电，因此它是导体D.丝绸与玻璃棒之间的摩擦起电事实上制造了电荷4、以下文具在通常情形下属于导体的是（）A、钢尺B、橡皮C、胶带纸D、塑料袋五、如下图的电路中，为使灯L1与L2并联，应（）A．闭合开关S一、S2，断开S3B．闭合开关S一、S3，断开S2C．闭合开关S二、S3，断开S1D．同时闭合开关S一、S二、S3六、如下图的电路，以下说法正确的选项是（）A、该电路属于串联电路B、该电路属于并联电路C、L1与L2并联以后再与L3串联D、L1与L3并联以后再与L2串联7、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，说明门都关上了。

如下图符合要求的电路是（）A． B． C． D．八、楼道里，夜间只是偶然有人通过，电灯老是亮着会浪费电能。

科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。

利用声敏材料制成“声控开关”，当有人走动发作声音时，自动闭合，无人走动没有声音时，自动断开。

假设将这两个开关配合利用（如图），就能够够使楼道灯变得“智能化”，这种“智能”电路正确的选项是（）九、以下用电器正常工作时，电流最大的是（）A. 电子运算机B.农村经常使用的电动机 c. 20寸彩电 D. 100w大灯泡10、用毛皮摩擦过的的气球能粘在墙面上不掉下来，以下现象与其实质相同的是（）A．严寒的冬季用湿手摸户外的金属单杠，手会被粘上B．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起C．两个铅柱底面削平挤压后能粘在一路D．电视里讲解棋类竞赛时，棋子能够粘在竖直悬挂的棋盘上1一、如图为通电电路中一段导线内的电荷散布示用意。

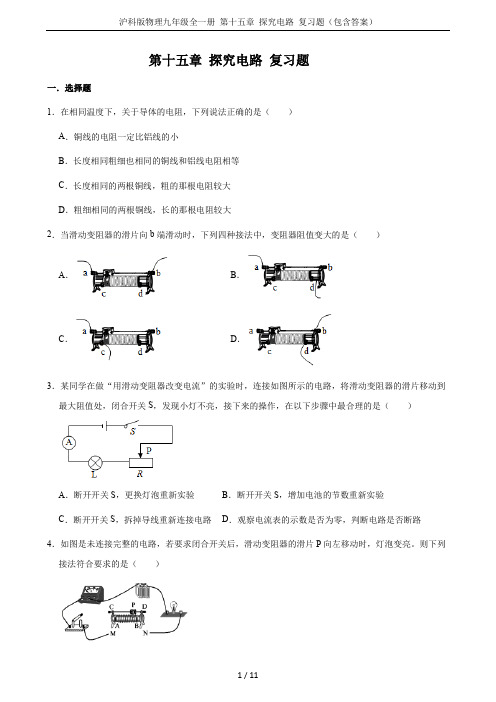

第十五章探究电路复习题一．选择题1．在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A．B．C．D．3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。

则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D5．如图所示电路图，改变各开关连接情况时，下列分析正确的是（）A．当S2闭合，S1、S3断开时，电压表V与V1示数相等B．当S2闭合，S1、S3断开时，电流表A的示数大于A1的示数C．当S2断开，S1、S3闭合时，电流表A的示数与A1的示数相等D．当S2断开，S1、S3闭合时，电压表V与V1示数相等6．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V示数变小，电流表A1示数变大B．电压表V示数不变，电流表A2示数变小C．电压表V的示数与电流表A1示数的比值变小D．电压表V的示数与电流表A2示数的比值不变7．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差8．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大9．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。

第十五章电流和电路15.1两种电荷 (1)15.2电流和电路 (4)15.3串联和并联 (7)15.4电流的测量 (10)15.5串并联电路电流的规律 (13)15.1两种电荷知识点提炼一、电荷1．物体带电：摩擦过的物体有吸引轻小物体的性质，我们就说物体带电。

带电物体（带电体）的基本性质：吸引轻小物体（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等）。

2．使物体带电的方法（1）摩擦起电：用摩擦的方法使物体带电叫摩擦起电。

原因：不同物质原子核束缚电子的本领不同。

实质：电荷从一个物体转移到另一个物体使正负电荷分开；能的转化：机械能→电能。

（2）接触带电：物体和带电体接触后带了电。

如带电体与验电器金属球接触使之带电。

（3）感应带电：由于带电体的作用，使带电体附近的物体带电。

3．两种电荷：（1）正电荷：用丝绸摩擦过的玻璃棒所带的电；实质：物质中的原子失去了电子。

（2）负电荷：用毛皮摩擦过的橡胶棒所带的电；实质：物质中的原子得到了多余的电子。

4．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。

5．验电器：（1）构造：金属球、金属杆、金属箔。

如图所示。

（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。

（3）原理：同种电荷相互排斥。

6．电荷量：电荷的多少叫电荷量，简称电量；在国际单位制中，电量单位是库仑，简称为库，符号是C。

元电荷（e）：在各种带电微粒中，电子电量的大小是最小的，人们把最小电荷叫做元电荷；元电荷也是物理学的基本常数之一，常用符号e表示。

基本电荷e＝1.6021892×10-19库仑，是一个电子或一个质子所带的电荷量，任何带电体所带电荷都是e的整数倍。

7．中和：放在一起的等量异种电荷完全抵消的现象。

扩展：①如果物体所带正、负电量不等，也会发生中和现象。

这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

沪科版(全册)九年级全一册物理第十五章探究电路习题（含答案）沪科版九年级物理?第十五章探究电路?达标训练题〔解析版〕一．选择题〔共14小题〕1．电阻是导体本身的一种性质，在不考虑温度影响的情况下，它的大小〔〕A．只跟导体的材料有关B．只跟导体的长度有关C．只跟导体的横截面积有关D．跟导体的材料、长度、横截面积均有关2．由欧姆定律公式可知〔〕A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3．由欧姆定律I=变形可得R=．以下说法正确的选项是〔〕A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关4．如下图的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，那么R：R2为〔〕A．3：2 B．3：3 C．7：5 D．5：75．如下图的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的选项是〔〕A．通过电阻R的电流是0.6A B．电阻R两端的电压是2VC．通过灯泡L的电流是0.2A D．灯泡L两端的电压是2V6．如图，电阻R1=20Ω、R2=30Ω，当开关闭合后，以下说法正确的选项是〔〕A．R1与R2的电压之比为2：3 B．R1与R2的总电阻为50ΩC．R1与R2的电流之比为2：3 D．R1与R2消耗的电功率之比为3：27．如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，那么以下说法正确的选项是〔〕A．假设环境温度升高，R的阻值变大B．假设环境温度升高，电压表示数变大C．假设环境温度降低，通过R电流变大D．假设环境温度降低，通过R0电流变大8．如下图的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，那么以下说法正确的选项是〔〕A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：29．某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均，以下电路中，可以测出R x阻值的是〔〕10．如下图电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为〔〕A．3A 1A B．3A 3A C．5A 1A D．5A 3A11．如下图，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是〔〕A．2：1 B．1：2 C．3：2 D．2：312．如下图是A、B两定值电阻的I﹣U图象，假设把A、B电阻串联在同一电路中，以下说法正确的选项是〔〕A．通过A、B电阻的电流之比是2：1 B．A的阻值大于B的阻值C．A、B电阻的两端电压之比是1：2 D．A、B电阻的电功率之比是1：4 13．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光〔如图〕，那么电路的故障可能是〔〕A．开关s接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d之间的某处断路了14．以下做法中容易发生危险的是〔〕二．填空题〔共11小题〕15．如下图的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，那么电阻R2的阻值是_________Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变_________．16．智能上已普遍使用电阻触摸屏，如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两局部，电阻分别为R1、R2．电源电压不变，当触摸点在竖直方向移动时，假设测得R1两端电压减小，那么R1阻值_________，触摸点P到屏下端的距离_________〔均填“增大〞、“减小〞或“不变〞〕．17．如下图的电路中，电源电压为6V且不变，R1=R2=R3．某同学误将一电流表并联在R1两端，闭合开关后，电流表示数为0.5A，那么R1=_________Ω．发现错误后，该同学将图中电流表换成了电压表，那么此时电压表的示数是_________V，此时电路的总电阻为_________．导线中有电流时，发生定向移动的电荷是_________电荷．18．如下图，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；假设再闭合S1，发现电流表示数变化了0.2A，那么电源电压为_________ V，R2的阻值为_________Ω．19．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如下图．把A、B元件并联后接在1V电源两端，并联电路的总电流为_________A，此时元件B的电阻是_________Ω．20．两个电阻的规格分别为“6V 0.2A〞和“3V 0.3A〞，将它们串联后接入电路，其总电压不能超过_________V；将它们并联后接入电路，其总电流不能超过_________A．21．如下图，在三孔插座的A、B、C三孔中，连接火线的是_________孔，通过三孔插头和家用电器的金属外壳相连的是_________孔．22．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如下图．那么由图象可知，元件A的电阻为_________Ω，将A和B并联后接在电压为2.0V的电源两端，那么通过A和B的总电流是_________A．23．如下图电路，电源电压不变．闭合开关S，当滑片P向右移动时灯泡L的亮度_________〔选填“变亮〞、“变暗〞或“不变〞〕，电流表示数_________〔选填“增大〞“减小〞或“不变〞〕．24．如下图，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．那么R1=_________Ω，R2=_________Ω．25．图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A〞字样，图2为R1的I﹣U图象，R1的阻值为_________Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为_________Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于_________Ω．三．实验探究题〔共3小题〕26．在“探究影响导体电阻大小的因素〞实验中，某实验小组提出了如下猜测：猜测一：导题电阻跟导体长度有关；猜测二：导题电阻跟导体粗细有关；猜测三：导题电阻跟导体材料有关．同学们想利用如图的电路和表中的导体验证上述猜测．〔1〕请将猜测一的实验设计思维路补充完整．选取_________和_________相同、_________不同的导体，分别将其接入如图电路中．通过比拟电路中_________的大小，判断导体电阻的大小．〔2〕验证猜测三时，假设需比照三个实验数据，那么应从上表中选取导体_________〔填写导体代号来进行实验〕．27．利用电源〔两节干电池〕、开关、电流表〔0～0.6～3A〕、电压表〔0～3～15V〕、滑动变阻器、定值电阻5个〔阻值相同〕和导线假设干探究电路中电流与电压、电阻的关系．〔1〕实验原理：用笔画线代替导线将图〔乙〕实物按图〔甲〕电路连接完整．〔2〕探究电路中电流与电压的关系小明的实验操作如下：①连接电路．按图〔甲〕连接电路，连接电路时，开关S应处于_________状态．闭合开关S前，滑片P应置于_________〔填“A〞或“B〞〕端．②闭合开关S，滑片移动到适宜位置，电压表示数为2.50V时，电流表示数如图〔丙〕，将此时通过电阻R的电流记入如表空白处．1 2 3 4 5实验次数电压U/V 0.50 1.00 1.50 2.00 2.50电流I/A 0.10 0.20 0.30 0.40_________③移动滑片到不同的位置，读出电压表和电流表的示数，得到上表所示的数据．④分析表中数据得出结论：_________．由实验数据还可以测出电阻R的阻值为_________Ω．〔3〕探究电路中电流与电阻的关系请你接着小明的实验继续完成电流与电阻关系的探究，写出你的主要实验步骤．28．用如图甲的电路测定量定值电阻R的阻值．〔1〕测量电阻的实验原理是_________．〔2〕按图甲电路，将图乙中的滑动变阻器正确连入电路．〔3〕连接电路时，开关必须_________，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于_________值．〔4〕闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会_________，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R=_________Ω．〔5〕该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是_________．A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行．四、综合应用题〔共2个小题〕29．如下图，电源电压保持不变，小灯泡L标有“6V3W〞的字样，其电阻不随温度变化，滑动变阻器的最大阻值为18Ω．当S闭合，S1、S2都断开时，滑动变阻器滑片P从b端向a端滑过三分之一时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电路消耗的总功率变化了12W．求：〔1〕小灯泡正常工作的电流．〔2〕小灯泡的电阻．〔3〕电源电压．〔4〕当开关S、S1、S2都闭合时，电路消耗总功率的最小值．30．图甲所示的电路图，电源电压恒定为6V，小灯泡L标有“3V 3W〞的字样，小灯泡的电流随电压的变化曲线如图乙所示，求：〔1〕小灯泡正常发光时通过的电流为多少A？〔2〕当电流表示数为0.3A时，小灯泡两端的电压为多少V？〔3〕当电压表示数为5V时，电路中的总电阻为多少Ω？参考答案与试题解析一．选择题〔共14小题〕1．考点：专题：电压和电阻．分析：影响电阻大小的因素有：材料、长度、横截面积和温度；与电压和电流无关．解答：解：因为影响电阻大小的因素是导体的材料、长度、横截面积和温度；在不考虑温度影响的情况下，它的大小与导体的材料、长度、横截面积有关．应选D．点评：此题只要知道影响电阻大小的因素即可解答．要特别注意电阻的大小与电压和电流无关．2．考点：专题：欧姆定律．分析：①电阻一定时，通过导体的电流与电压成正比；电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．解答：解：A、电压是形成的电流的原因，不会随电流的变化而变化．此选项错误；B、导体两端的电压为零时，电流为零，但导体电阻不为零．此选项错误；C、导体中的电流越大，说明两端电压越大，但电阻不变．此选项错误；D、在物理学中，导体的电阻等于两端的电压与通过的电流的比值．此选项正确．应选D．点评：此题考查的是我们对欧姆定律特别是变形公式R=的理解和应用，是根本规律的考查，需要正确理解电流、电压、电阻三者之间的关系．3．考点：专题：欧姆定律．分析：〔1〕导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；〔2〕电压是产生电流的原因，先有电压后有电流．解答：解：〔1〕电阻是导体本身的一种性质，与两端的电压和通过的电流无关，R=是计算导体电阻大小的一种方法，故AB不正确，D正确；〔2〕电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C不正确．应选D．点评：此题考查了学生对电阻计算式R=的理解与掌握，我们根据比值定义法定义了电阻，但是电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解．4．考点：专题：电路和欧姆定律．分析：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；根据欧姆定律表示出电压表的示数求出两种情况下电路中的电流之比，根据电压一定时电流与电阻成反比表示出两种情况下的电流之比，整理等式即可得出答案．解答：解：当闭合S、S1，断开S2时，R1与R串联，电压表测R两端的电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端的电压；由I=可得，两种情况下的电流之比：因电源的电压一定时，电流与电阻成反比，所以，===，整理可得：=．应选A．点评：此题考查了串联电路的特点和欧姆定律的灵活应用，关键是利用电源的电压不变这一条件．5．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，根据串联电路的电压特点求出电阻R两端的电压，根据欧姆定律求出通过电阻R的电流，根据串联电路的电流特点可知通过灯泡L的电流．解答：解：由电路图可知，灯泡与电阻R串联，电压表测L两端的电压，那么灯泡L两端的电压是2V，故D正确；因串联电路中总电压等于各分电压之和，所以，电阻R两端的电压：U R=U﹣U L=6V﹣2V=4V，故B不正确；通过电阻R的电流：I R===0.4A，故A不正确；因串联电路中各处的电流相等，所以，通过灯泡L的电流I L=I R=0.4A，故C不正确．应选D．点评：此题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．6．考点：专题：应用题；电路和欧姆定律；电能和电功率．分析：由电路图可知两电阻并联，根据并联电路的电压特点可知两电阻两端的电压关系，根据电阻的并联可求电路中的总电阻，根据欧姆定律可知通过两电阻的电流关系，根据P=UI求出两电阻消耗的电功率之比．解答：解：由电路图可知，R1与R2并联，因并联电路中各支路两端的电压相等，所以，R1与R2的电压之比为1：1，故A不正确；因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，R1与R2的总电阻为：R===12Ω，故B不正确；由I=可得，R1与R2的电流之比为：====，故C不正确；由P=UI可得，R1与R2消耗的电功率之比为：===，故D正确．应选D．点评：此题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，是一道即为简单的应用题．7．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，R0与R串联，电压表测R0两端的电压．根据环境的温度可知热敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化．解答：解：由电路图可知，R0与R串联，电压表测R0两端的电压．当环境温度升高时，热敏电阻的阻值变小，电路中的总电阻变小，故A不正确；由I=可知，电路中的电流变大，由U=IR可知，R0两端的电压变大，即电压表的示数变大，故B正确；同理，当环境温度降低时，热敏电阻的阻值变大，电路中的总电阻变大，电流变小，因串联电路中各处的电流相等，所以，通过R和R0的电流变小，故CD不正确．应选：B．点评：此题考查了电路的动态分析，涉及到串联电路的电流特点和欧姆定律的应用，利用好“热敏电阻阻值会随温度的升高而变小〞是关键．8．考点：专题：计算题；欧姆定律；电能和电功率．分析：〔1〕当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，甲、乙两电流表的示数之比，根据并联电路电流特点求出通过R1和R2的电流之比，根据欧姆定律求出电阻之比．〔2〕当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，根据串联电路电流特点和欧姆定律求出两电表示数之比；〔3〕根据P=求出总功率之比，解答：解：〔1〕当S1闭合S2断开时，R1、R2并联，甲测R2支路电流，乙测干路电流，那么I甲=I2，I乙=I1+I2，∵I甲：I乙=1：3，∴I2：〔I1+I2〕=1：3，∴I1：I2=2：1，故B错误；∵U1：U2，∴由欧姆定律得：R1：R2=：=I2：I1=1：2，故A错误；〔2〕当S1、S2都闭合时，甲、乙都是电压表，R1、R2串联，甲电压表测电源的电压，乙电压表测R2两端的电压，∵串联电路中电流处处相等，∴根据欧姆定律得：甲电压表示数U甲′=I〔R1+R2〕，乙电压表示数U乙′=IR2，∴U甲′：U乙′=I〔R1+R2〕：IR2=〔R1+R2〕：R2=〔1+2〕：2=3：2，故C错误；〔3〕∵P1=+，P2=，∴P1：P2=〔+〕：=〔R1+R2〕2：R1R2=〔1+2〕2：1×2=9：2，故D正确．应选D．点评：此题考查了串联电路和并联电路的特点，以及欧姆定律的灵活运用，关键是开关闭合和断开时电路串并联的判断．9．考点：专题：应用题；电路和欧姆定律．分析：要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．解答：解：A．两电阻串联，电压表测R0两端的电压，滑动变阻器处于最大阻值处时可以测出两端的电压，但其它位置无法测出或准确知道滑动变阻器接入电路中的电阻，所以无法利用串联电路的特点和欧姆定律求出R x的阻值，故A不正确；B．两电阻串联，分别利用电流表测出滑片位于最大阻值处和0Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x的阻值，故B正确；C．当开关S1闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律表示出电源的电压，当S1断开时，两电阻串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x 的阻值，故C正确；D．当开关S1闭合或断开时，电压表始终测电源的电压，无法得出R x两端的电压的通过的电流，测不出R x的阻值，故D不正确．应选BC．点评：此题考查了测电阻阻值问题，要测电阻阻值，需要测出待测电阻两端电压与通过电阻电流，分析清楚图示电路结构、应用串并联电路特点与欧姆定律即可正确解题．10．考点：专题：应用题；电路和欧姆定律．分析：由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；根据并联电路的电流特点求出各支路的电流，根据并联电路的电流特点求出两电流表的示数．解答：解：电路的等效电路图如以下图所示：三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；因并联电路中各支路两端的电压相等，所以，通过三电阻的电流分别为：I1===1A，I2===2A，I3===3A，因并联电路中干路电流等于各支路电流之和，所以，电流表A1和A2的示数分别为：I A1=I2+I3=2A+3A=5A，I A2=I1+I2=1A+2A=3A．应选D．点评：此题考查了并联电路的特点和欧姆定律的应用，关键是电路串并联的区分和电流表所测电路元件的判断．11．考点：专题：欧姆定律．分析：根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．解答：解：如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各局部电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=〔3﹣2〕：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．应选B．点评：此题考查电压表和电流表在电路中的作用、串联电路的特点以及欧姆定律的应用，关键是明确甲乙仪表的种类和测量对象．12．考点：专题：欧姆定律；电能和电功率．分析：〔1〕由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后比拟两电阻的阻值；〔2〕根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P=I2R求出两个电阻的电功率之比．解答：解：〔1〕由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U A=U B=3V时，I A=0.6A，I B=0.3A；根据欧姆定律可得，两电阻的阻值分别为：R A===5Ω，R B===10Ω，所以A的电阻值小于B的电阻值，故A错误；〔2〕因为串联电路中各处的电流相等，所以通过A、B电阻的电流之比是1：1，故A不正确；A、B电阻的两端电压之比：====，故C正确；由P=I2R可知，A、B电阻的电功率之比：===，故D不正确．应选C．点评：此题考查了串联电路的电流特点和欧姆定律、电功率公式的应用，关键是根据图象判断出两电阻为定值电阻并读出相关的信息．13．考点：专题：电与热、生活用电．分析：测电笔是用来区分火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；试电笔测试图中的a、b、c、d四点，只有d点不发光，那么d点与火线断开，a、b、c与火线连通的，据此判断．解答：解：A、开关s接触不良，b、c、d三点都不会发光，故A错误．B、电灯的灯丝断了，c、d两点都不会发光，故B错误．C、电灯的灯丝被短路了，形成电源短路，将烧坏导线，故C错误．D、c、d之间的某处断路了，a、b、c三点发光，d点不发光，故D正确．应选D．点评：此题考查了家庭电路故障的判断、测电笔的使用，反响同学学以致用的能力，在正常情况下，测电笔测火线应亮，测零线应不亮．14．考点：专题：电与热、生活用电．分析：〔1〕测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；〔2〕平安用电的原那么：不接触低压带电体，不靠近高压带电体；〔3〕避雷针可使周围的空气形成一条可以导电的通道，使电荷沿避雷针的针尖、金属线流入大地，而不损坏建筑物；〔4〕发现有人触电时，首先要切断电源，再采取救援措施．解答：解：A、使用测电笔时，手要与笔尾金属体接触，此选项符合平安用电原那么；B、在高压线下钓鱼，很容易造成高压电弧触电，此选项不符合平安用电原那么；C、安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而防止电流通过建筑物产生破坏作用，此选项符合平安用电原那么；D、发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，此选项符合平安用电原那么．应选B．点评：此题考查平安用电的有关问题，相比照拟简单，属于根底题．二．填空题〔共11小题〕15．考点：专题：计算题；压轴题；动态预测题；图析法．分析：由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；〔1〕根据串联电路的电压特点求出R2两端的电压，根据欧姆定律求出R2的阻值；〔2〕根据滑片的移动判断接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和R2两端电压的变化，再根据串联电路的电压特点确定电压表示数的变化．解答：解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；〔1〕由题意可知，U=12V，I=0.4A，U1=8V，那么U2=U﹣U1=12V﹣8V=4V，R2===10Ω．〔2〕当将滑动变阻器R1的滑片向右移动时，接入电路的电阻减小，电路的总电阻变小；根据I=可知，电路中的电流变大；根据U=IR可知，R2两端的电压变大；根据串联电路总电压等于各分电压之和可知，R1两端的电压变小，即电压表的示数变小．故答案为：10；小．点评：判断电压表或者电流表示数变化的题目，需要按照以下步骤进行分析：〔1〕判断电路的连接方式，并认清电路中电流表、电压表的测量对象；〔2〕分析滑动变阻器的滑片移动时引起电路中总电阻的变化情况，并根据欧姆定律分析电路中总电流的变化情况，从而分析出电路中测量总电流的电流表的示数变化情况；〔3〕根据欧姆定律分析定值电阻两端的电压变化情况，根据串、并联电路中的电压和电流关系分析其余电表变化情况．16．考点：专题：应用题；欧姆定律．分析：从电路图可知，R1、R2串联，电流相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R1的电阻变化与屏下端的距离的关系．解答：解：∵R1、R2串联，∴通过两电阻的电流相等，当R1两端电压减小时，∵U=IR，∴R1的电阻在减小，从电路图可以看出R1的电阻减小，应该是增大到屏下端的距离．故答案为：减小；增大．点评：此题考查了欧姆定律的应用和串联电路的特点，关键是对电路图的正确分析．17．考点：专题：应用题；电路和欧姆定律．分析：〔1〕当电流表并联在R1两端时，R2、R3串联，根据欧姆定律求出电路中的总电阻，根据电阻的串联和R1=R2=R3求出三电阻的阻值；。

沪科版九年级物理第十五章探究电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将一只定值电阻接在6V的电源上，通过的电流为1A，若把它接在12V的电路中，则通过它的电流为（）A．6A B．1.5A C．3A D．2A2、以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．更换灯泡前先断开电源D．家用电器起火时，先用泡沫灭火器灭火，再切断电源3、小明的学习桌上放有一盏节能台灯，接在家庭电路中正常发光，如图所示。

则这盏节能灯额定电压约（）A．6V B．36V C．110V D．220V4、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，安全用电是每一位公民的必备素养．下列做法中符合安全用电原则的是（）A．手机充电器长期插在插座上B．有人发生触电时，应马上用手把人拖开，并立即施救C．空气开关跳闸后，直接将其复位即可D．及时更换达到使用寿命的插座、导线和家用电器5、下列做法符合安全用电要求的是（）A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．在没有保险丝的情况下可以用铜丝代替保险丝C．微波炉的金属外壳要接地D．电灯开关可以接在火线上，也可以接在零线上6、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培7、下列现中，解释正确的是（）A．粉笔用力捏碎变成粉末，说明物体是由分子组成的B．大雪四处飞扬，说明分子在永不停息的做无规则运动C．破镜难圆，说明分子之间在有斥力D．水和酒精混合后体积变小，说明分子之间存在间隙8、根据公式UIR=和URI=可知（）A．导体的电阻与其两端电压成正比B．导体的电阻与通过它的电流成反比C．电压相同，通过导体的电流与它的电阻无关D．电压相同，通过导体的电流与它的电阻成反比9、如图所示，闭合开关，滑动变阻器滑片向左移动过程中（）A．电压表示数变小，电流表示数变大B．电压表示数变大，电流表示数变小C．两表示数都变小D．两表示数均变大10、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（）A．V1与V的示数均不变B．A和V的示数均变大C．V的示数与A的示数的比值不变D．V1与V的差变大第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、试电笔是家庭电路中用来辨别火线和零线的。

第十五章 探究电路目录： 狙击知识点 狙击考点狙击知识点知识点一 电阻和变阻器 1．电阻(1)定义：导体对_电流的阻碍 __作用。

(2)单位及其换算：1 Ω＝_ 1.0×10－3___k Ω＝_ 1.0×10－6___M Ω。

(3)影响电阻大小的因素A ．导体的横截面积：横截面积越小，电阻___越大__。

B ．导体的长度：导线越长，电阻__越大__。

C ．导体的材料：电阻是导体的一种_属性___。

D ．导体的电阻还与导体的___温度___有关。

2．变阻器(1)原理：靠改变接入电路中的__电阻丝的长度___来改变电阻。

(2)作用：改变电路中的__电流__或调节用电器两端的_电压___。

注意：电阻是导体本身的一种性质，温度一定，导体的材料、长度、横截面积都不变时，导体的电阻是一个定值，与导体两端的电压及通过导体的电流无关。

知识点二 欧姆定律 1．电流与电压、电阻的关系(1)_ 导体电阻_一定时，导体中的电流跟这段导体 _两端的电压_成正比。

(2)___ 导体两端电压__一定时，导体中的电流跟 _导体电阻___成反比。

2．欧姆定律(1)内容：一段导体中的电流跟加在这段导体两端的电压成_正比__，跟这段导体的电阻成_反比__。

(2)公式：。

知识点三 “伏安法”测电阻 1．实验原理：_欧姆定律__。

2．电路图3．伏安法U I R(1)用_电压表_测定值电阻两端电压U 。

(2)用电流表测通过定值电阻的电流I 。

(3)定值电阻的阻值为 。

知识点四 电阻的串联和并联1．电阻的串联(1)内容：两个串联电阻的总电阻等于_两分电阻之和_， 即R ＝R 1＋R 2。

(2)特点：串联电路总电阻比任何一个分电阻阻值_都大__。

2．电阻的并联(1)内容：两个并联电阻的总电阻的倒数等于两分电阻的倒数之和_，即 。

(2)特点：并联电路总电阻比任何一个分电阻阻值__都小__。

知识点五 家庭电路 1．组成注意：火线零线并排走，火线接进保险盒，再走开关进灯座。

沪科版九年级物理第十五章探究电路专项攻克考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大2、如图所示电路中，当变阻器的滑片向右移动的过程中：①电压表V1的示数和V2的示数之和；②电压表V1的示数和电流表A的示数的比值；③电压表V2和电流表A2的示数的比值；④电压表V1示数变化量和电流表A示数变化量的比值。

上述各项中保持不变的个数有（）个。

A．1 B．2 C．3 D．43、如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，从油量表（由电流表安装而成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低B．电路中的电流增大，油箱油面降低C．电路中的电流增大，油箱油面升高D．电路中的电流减小，油箱油面升高4、下列能说明组成物质的分子都在不停的运动的是（）A．新冠病毒的传播B．扫地时灰尘飞扬C．冬日大雪纷飞D．墙里开花墙外香5、如图所示的电路，电源电压不变，R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变大。

现观察到电流表示数变大，则下列判断正确的是（）A．R B阻值变大B．R B两端的电压变大C．R B所在处外加磁场变弱D．定值电阻R0两端的电压减小6、小明的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后未闭合开关，将插头插入家庭电路的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是（）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内断路D．台灯的插头内短路7、如图所示，电源电压恒定。
