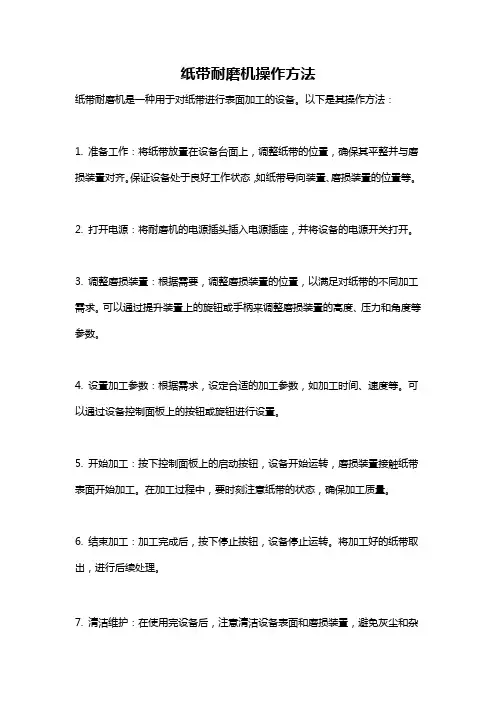

纸带耐磨机操作方法
纸带耐磨机是一种用于对纸带进行表面加工的设备。
以下是其操作方法：
1. 准备工作：将纸带放置在设备台面上，调整纸带的位置，确保其平整并与磨损装置对齐。
保证设备处于良好工作状态，如纸带导向装置、磨损装置的位置等。
2. 打开电源：将耐磨机的电源插头插入电源插座，并将设备的电源开关打开。
3. 调整磨损装置：根据需要，调整磨损装置的位置，以满足对纸带的不同加工需求。
可以通过提升装置上的旋钮或手柄来调整磨损装置的高度、压力和角度等参数。
4. 设置加工参数：根据需求，设定合适的加工参数，如加工时间、速度等。
可以通过设备控制面板上的按钮或旋钮进行设置。
5. 开始加工：按下控制面板上的启动按钮，设备开始运转，磨损装置接触纸带表面开始加工。
在加工过程中，要时刻注意纸带的状态，确保加工质量。
6. 结束加工：加工完成后，按下停止按钮，设备停止运转。
将加工好的纸带取出，进行后续处理。
7. 清洁维护：在使用完设备后，注意清洁设备表面和磨损装置，避免灰尘和杂
质对设备造成损害。
定期检查设备的各项功能，及时进行维护和修理。
RCA纸带摩擦测试仪操作指引1.准备工作a.确保RCA纸带摩擦测试仪处于稳定的工作台上，并连接上电源线。
b.打开设备主机的电源开关，并等待设备启动完成。
c.密封测试间并确保室温保持在22±2℃。
2.选择合适的测试方法a.根据需要选择适合的测试方法。
RCA纸带摩擦测试仪提供了多种测试方法，包括摩擦系数测试、耐磨测试和摩擦磨损测试等。
根据所需测试结果选择相应的测试方法。
3.准备样品a.准备测试样品，根据需要将其切割成合适的尺寸。
b.清洁测试样品，确保其表面没有杂质和油污。
4.安装样品a.打开测试平台的夹持装置，将测试样品放置在测试平台上并夹紧。
确保样品与测试平台接触紧密，以确保准确的测试结果。
b.根据测试要求调整夹持装置的压力。
确保样品受到合适的压力。
5.设置测试参数a.打开设备的控制面板，根据需要设置测试参数。
包括测试速度、测试时间、施加力等。
b.确保所设置的测试参数符合测试要求。
6.进行测试a.确认测试参数设置无误后，关闭设备的罩盖。
b.按下“开始”按钮，开始测试。
c.在测试过程中，可以通过观察设备的显示屏来监控测试状态。
在测试结束时，设备会自动停止。
7.结果分析a.测试结束后，取下测试样品，进行摩擦性能分析。
根据测试结果可以评估样品的抗摩擦能力。
b.可以记录测试结果并进行进一步的数据处理和分析。
8.设备维护a.测试结束后，及时清洁设备。
确保设备清洁干净。
b.定期检查设备各个部件的工作状态，确保设备正常运行。
c.根据设备说明书进行规定的维护和保养工作。
总结：RCA纸带摩擦测试仪操作指引主要包括准备工作、选择测试方法、准备样品、安装样品、设置测试参数、进行测试、结果分析以及设备维护等。
正确操作和使用该设备可以得到准确的测试结果，并评估材料的抗摩擦性能。
在使用过程中，需要注意设备的安全操作，并根据设备说明书进行维护和保养。
***三阶文件RCA纸带耐磨试验机操作指导书文件编号：版本：A/0生效日期：核准：审核：制定：盖受控印章文件方为有效文件，不得自行复印。
类别 三阶文件 文件编号 文件名称RCA 纸带耐磨试验机操作指导书版次A/0页 次1/31、目的：为仪器使用者提供正确的操作方法，确保测试结果可靠，稳定，从而保证产品质量2、适用范围：2.1 适用所有涂装后顾客要求进行耐磨测试的产品及打样产品。
3、职责：3.1 操作员：仪器之日常使用与保养,仪器之测试与管理。
4.操作说明A.供给卷轴B.驱动滚轮C.压力滚轮D.”O”型环E.滑动栓F.卷绕轮装置G.水平仪 H.回转计数器 I.垂直轴4.1 将仪器放置平整，稳固的操作台面上，然后通过调整四脚的滑动螺丝调整仪器至水平（底座水平仪气泡居中）。
4.2 安装纸带：4.2.1 直接从自供给卷轮拉出纸带先将纸带往上穿越驱动滚轮和压力滚轮间隙，然后再依次将纸带按置在各传送轮上，其中通过“0”型环底部。
ABCDEFGHI端，拉出一段纸带卷在卷轮之中心轮后，再将纸带调整于滚轮之中心位置。
4.3 待测试样品之安装：4.3.1 滑动栓移动至摇动臂下方,凸轮位于最低位置时停止马达,则摇动臂杆至于滑动栓上(摇动臂与滑动栓之间不能有纸张〉。
4.3.2 将待测物品固定于盒子形状砧台或泛用滚筒或泛用老虎钳固定器(需利用表面计调整待测试样之表面与仪器底座成平行状态〉。
4.4 摇动臂与仪器底座成平行：4.4.1 降下垂直轴直至“0”型环刚好接触测样品。
4.4.2 施转铜制重量微调螺丝钉,直到稍微移动滑动栓进出之同时,垂直轴亦会随着稍微移动。
4.4.3 重新旋紧螺丝。
4.5 测试前先设定计数器之次数,可调试0-9999次。
4.6 进行测试：打开开关,激活马达进行测试。
4.7 机器运作磨擦至见底材时,需立即关掉马达开关,以便算出耐磨耗之准确数值，以连续式回转次数乘以2.5倍，即转换成为标准式回转次数4.8 如需要暂停或测试结束后关掉马达开关即可。
***三阶文件RCA纸带耐磨试验机操作指导书文件编号：版本： A/0生效日期：核准：审核：制定：总经理□共 1份管理者代表□共 1份品管部□共 1份行政部□共 1份发工程部□共 1份采购部□共 1份放资材部□共 1份线材部□共 1份部门财务部□共 1份插线部□共 1份业务部□共 1份装配部□共 1份模具部□共 1份皮套部□共 1份盖受控印章文件方为有效文件，不得自行复印。
RCA纸带耐磨试验机操作指导书修改记录序号修订日期修订内容摘要修改后修改人批准页次版本12345678910表单编号：版本： A文件名称RCA纸带耐磨试验机操作指导书版次A/0页次1/31、目的：为仪器使用者提供正确的操作方法，确保测试结果可靠，稳定，从而保证产品质量2、适用范围：2.1 适用所有涂装后顾客要求进行耐磨测试的产品及打样产品。
3、职责：3.1操作员：仪器之日常使用与保养, 仪器之测试与管理。
4.操作说明IFABCEGDHA.供给卷轴B. 驱动滚轮C. 压力滚轮D. ”O”型环E. 滑动栓F. 卷绕轮装置G.水平仪 H. 回转计数器I.垂直轴4.1将仪器放置平整，稳固的操作台面上，然后通过调整四脚的滑动螺丝调整仪器至水平（底座水平仪气泡居中）。
4.2安装纸带：4.2.1直接从自供给卷轮拉出纸带先将纸带往上穿越驱动滚轮和压力滚轮间隙，然后再依次将纸带按置在各传送轮上，其中通过“0”型环底部。
文件名称RCA纸带耐磨试验机操作指导书版次页次2/34.2.2激活马达，以右手将压力滚轮中心之突出轴推向右方，左手拉住纸带之前端，拉出一段纸带卷在卷轮之中心轮后，再将纸带调整于滚轮之中心位置。
4.3 待测试样品之安装：4.3.1滑动栓移动至摇动臂下方 , 凸轮位于最低位置时停止马达 , 则摇动臂杆至于滑动栓上 ( 摇动臂与滑动栓之间不能有纸张〉。
4.3.2将待测物品固定于盒子形状砧台或泛用滚筒或泛用老虎钳固定器( 需利用表面计调整待测试样之表面与仪器底座成平行状态〉。
耐磨试验机操作说明书
1.概述
[用途]
本机适用表面涂装试品之耐磨耗试验，荷重500g,200g,100g,50g,25g,10g,铅笔或橡皮及酒精或其他试验介质与试样磨擦后于一定之回转数下判别其磨耗之效果。
[特点]
※多种夹持方式及多种磨耗方式，让您的试验精确而富有成效。
※LCD数显式设定计数器，可任意设定测试次数,直观实际测试次数。
[技术参数]
试验荷重(g):500、200、100、50、25、10g
测试次数:0-99999999次
机台尺寸:510×450×480mm
电源:1∮,220V,5A 或指定
重量:约45kg
标配:橡皮测试夹具，酒精测试夹具
2.注意事项
1.安全上的记号:
在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:
2.在本仪器上,以下记号表示注意﹑警告。
SPEC-RCA耐磨耗試驗機MODEL：SPEC-RCA操作說明艾斯佩克检测设备有限公司Tel:86-591-83830172Fax:86-591-83112391E-mail: spec@RCA耐磨耗試驗機操作說明A H C N M E G F I LD B K J E-1一． 部位名稱及說明A.捲繞輪裝置B.底座水平儀，儀器置放前可先裝上四個腳墊（E-1），視狀況調整水平C.滑動栓，用來確認垂直軸是否與儀器底座平行，及設定“B＂（表面儀，指示與儀器平行）當“0＂形環與測試紙置放于測試區時，必須確認是否符合平行，操作時需將滑動栓自搖動臂“E＂底下移出D.回轉數計數器E.搖動臂F.垂直軸微調螺絲G.垂直軸，可上、下調整H.防塵蓋I.搖動臂上夾具螺絲（用來變更垂直軸角度）*垂直軸角度出廠前已固定，請勿任意鬆開調整，請加參閱注意事K.“0＂形環，表面有損壞或使用六個月後必須更換L.供給卷輪M.壓力滾輪N.驅動滾輪1二．快速安裝磨耗試驗機目的：若稍微移動滑動栓（C）平面部之同時即可確認垂直軸之全部重量是否落在待測試樣品上（是否與儀器底座成平行）方式：A.稍微驅動馬達直到搖動臂（E）擡起用凸輪在最低位置，而軸承式凸輪傳動軸位於騰空之位置B.將搖動臂固定於滑動栓（G）平面部上，鬆開垂直軸（G）上兩個螺絲，上下移動垂直軸（G）以便“O＂形環緊密地位於待測試樣品上C.旋轉銅制重量微調螺絲釘（F），直到稍微移動滑動栓（G）進出之同時垂直軸亦會隨著稍微移動D.重新旋緊螺絲E.當樣品上面有負荷（垂直軸）時，此項動作可以將搖動臂設定成與儀器底座程平行狀態F.不同厚度之樣品時，此項調整必須重新實施三． 高回轉數連續磨耗測試功能A.更換標準式回轉爲連續式磨耗測試（1） 於回轉計數器有計數聲音後停止馬達運轉（2） 利用六角板手以手鬆開連結搖動臂與軸承式凸輪傳動軸之螺 絲（由於螺絲爲固定於軸上之小洞中，故大概須要旋轉3圈才可鬆開）。
rca纸带耐磨测试仪的操作方法1. 简介在录音和音频制作行业中，RCA纸带耐磨测试仪是一种常用的设备，用于检测录音带的耐磨性能。
本文将介绍RCA纸带耐磨测试仪的操作方法以及相关注意事项。
2. 设备准备在操作RCA纸带耐磨测试仪之前，确保已经准备好以下设备和材料：2.1 RCA纸带耐磨测试仪本体2.2 一卷需要测试的录音带2.3 记录测试结果的笔记本和笔3. 操作步骤以下是使用RCA纸带耐磨测试仪测试录音带的操作步骤：步骤1：确保设备连接正确将RCA纸带耐磨测试仪与电源插座连接，并将其它端口正确连接至录音带机。
确保所有连接牢固可靠。
步骤2：设置测试参数根据测试要求，设置合适的测试参数。
通常包括测试速度、测试时间以及测试压力。
这些参数将决定测试结果的准确性。
步骤3：准备录音带将需要测试的录音带插入录音带机，并确定带轮与带头的精确定位。
确保带子的张力适中，不要太紧或太松。
步骤4：开始测试按下RCA纸带耐磨测试仪上的开始按钮，开始测试过程。
这时，设备会模拟播放录音带并进行强度和耐磨性能的评估。
步骤5：记录测试结果在测试过程中，注意观察设备的显示屏或指示灯以获取测试结果。
记录下测试过程中的任何问题或异常情况。
步骤6：分析测试结果根据测试结果，评估录音带的耐磨性能以及可能存在的问题。
可以使用RCA纸带耐磨测试仪提供的参考值与标准参考进行比较。
4. 注意事项使用RCA纸带耐磨测试仪时，需要注意以下事项：4.1 保持测试环境稳定在进行测试时，确保测试环境的稳定性。
避免有尘埃、湿度过高或温度过低的环境对测试结果产生影响。
4.2 正确操作设备根据设备说明书仔细阅读并正确操作RCA纸带耐磨测试仪。
不要随意更改参数或试图进行不符合操作要求的操作。
4.3 定期维护设备保持RCA纸带耐磨测试仪的清洁，并定期进行设备维护和校准，以确保设备的准确性和可靠性。
5. 我对RCA纸带耐磨测试仪的观点和理解RCA纸带耐磨测试仪是录音和音频制作行业中重要的测试设备之一。
新丰也乐化学工业制造成有限公司ISO9001:2008质量管理体系文件 受控文件 严禁复印 1. 目的
规范RCA 纸带耐磨机的标准作业。
2. 范围
适用于开发的新样品及成品的检验。
3. 权责
质检部负责日常保养和定期校验。
4. 定义
无特殊定义 5．流程: 操作说明：
1、将要测试样板用夹子固定于砧台上 。
2、确定负载的重量，调整砧台高度，用水平仪确认水平。
3、设定测试次数，启动马达，开始测试，测试过程中根
据不同产品定时观察摩擦状况。
4、当计数器显示值达到设定值时，设备自动停止，此时
观察并记录被测试样板板面漆膜受损情况。
、关闭电源开关，并盖上防尘罩。
注意事项：
、纸带的安装更换应严格按耐磨机操作说明操作。
、O 形环外缘有磨损、老化龟裂时，或使用6个月后
要更换新的O 形环。
3、测试过程中要注意纸带是否充足，防止空磨。
rca纸带耐磨测试仪操作作业书一、仪器简介1.1 仪器概述RCA纸带耐磨测试仪是用于测试各种材料的耐磨性能的专用设备，可测量各种材料在不同条件下的耐磨性能。
1.2 仪器结构该仪器由主机、电源线、控制面板、电机组成。
二、使用前准备2.1 电源要求该设备使用电源为220V±10%AC，50Hz。
2.2 环境要求使用该设备的环境应保持干燥、清洁，温度为15℃~35℃，相对湿度不大于85%。
2.3 样品准备样品应根据实际需要选择，并按照标准要求进行制备。
三、操作步骤3.1 打开电源开关，待指示灯亮起后进入待机状态。
3.2 将样品固定在试验台上，并调整夹紧力度。
3.3 调节试验台高度和夹紧力度以适应不同厚度和硬度的样品。
3.4 调节试验台平衡，使其水平放置。
3.5 设置测试参数（如转速、行程等）并启动测试。
3.6 在测试过程中观察样品磨损情况，并记录测试数据。
3.7 测试完成后关闭电源开关，清理试验台和样品。
四、注意事项4.1 仪器应定期进行维护和校准，以保证测试结果的准确性。
4.2 在使用过程中，应避免将手指等物体放入试验台内部，以免造成伤害。
4.3 在测试过程中，应注意观察样品磨损情况，并及时记录数据。
4.4 在测试完成后应及时清理试验台和样品，以便下次使用。
五、故障排除5.1 仪器不能正常启动可能原因：电源故障、控制面板故障等。
解决方法：检查电源线是否插紧、检查控制面板是否正常工作等。
5.2 试验台不平衡或夹紧力度不足可能原因：试验台调节不当、夹紧力度不足等。
解决方法：重新调整试验台高度和夹紧力度。
5.3 测试结果异常可能原因：样品制备不当、测试参数设置错误等。
解决方法：重新制备样品、检查测试参数设置是否正确等。
六、总结RCA纸带耐磨测试仪是一款用于测试各种材料的耐磨性能的专用设备，使用前需要进行充分的准备工作，包括电源要求、环境要求和样品准备等。
在操作过程中需要注意一些注意事项，如定期维护和校准、避免将手指等物体放入试验台内部等。
耐磨试验机操作手册第一章：引言1.1 介绍耐磨试验机是一种广泛应用于材料耐磨性能评估的测试设备。
本手册将为您提供耐磨试验机的操作指南，帮助您正确、安全地使用该设备。
1.2 目的本手册的目的是在于介绍耐磨试验机的操作方法，帮助用户了解设备的基本原理、功能和操作流程，以及如何进行正确的结果评估和数据记录。
第二章：设备概述2.1 设备特点- 耐磨试验机由机械部分和控制系统两部分组成，机械部分是核心部分，控制系统是对机械部分的精确控制。
- 设备采用先进的传感器和仪器，能够测量材料的耐磨性能指标。
- 设备具有稳定性强、精度高、操作简单等特点。
2.2 设备组成- 机械部分：包括磨损装置、试样夹持装置、运动系统、传感器等。
- 控制系统：包括电子控制面板、电源、软件等。
2.3 设备规格- 最大测试负荷：XX牛顿- 最大转速：XX转/分钟- 最大试样尺寸：XX毫米- 操作环境温度：XX摄氏度第三章：操作流程3.1 准备工作- 确保设备连接正确，电源和电气插头牢固可靠。
- 确认操作人员的个人安全装备完好。
3.2 启动设备- 打开电源，确认设备的状态显示正常。
- 按照设备指示，选择相应的功能模式（例如：摩擦系数测试、磨损量测试等）。
3.3 放置试样- 按照设备说明书的指导，将试样放置在试样夹持装置中，并确保夹持牢固。
3.4 设置测试参数- 通过电子控制面板设置测试参数，如负荷、转速、测试时间等。
- 确保参数设置正确，并根据需要进行调整。
3.5 启动测试- 确保测试区域无人员在附近，按下开始按钮启动测试。
- 设备将自动运行，测试过程中可以观察相关指示灯的状态以及操作面板上的数值。
3.6 结果评估- 测试结束后，设备会自动停止运行，显示相应的测试结果。
- 基于测试结果，进行评估和分析，得出结论。
3.7 数据记录- 将测试结果记录在指定的数据表或试验报告中。
- 记录必要的测试参数、操作细节以及测试结果等信息。
第四章：安全注意事项4.1 设备安全操作- 在操作设备前，检查设备是否处于良好的工作状态，如发现异常情况，应及时联系维修人员处理。
RCA纸带耐磨试验机操作说明书
1.概述
[用途]
本机适用行动电话、PDA、MP3、CD机、手提电脑及各种表面涂装试品之耐磨耗试验，
荷重275g,175g.55g.卷动未涂油之纸或胶带与试样磨擦后于一定之回转数下判别其磨
耗之效果。
[特点]
※本机采用特制微型电机驱动，加以同步带传动，运行平稳，低噪声。
※多种夹持方式及多种摩耗方式，让您的试验精确而富有成效。
※数显式计数器，可直观您的测试次数。
[技术参数]
试验荷重(g)：55、175、275
机台尺寸：830×490×340mm
电源：1∮,220V,5A 或指定
重量：20kg
标配：工具一组.放大镜一个.测试荷重：55g,175g各一个.O型环三个..纸带1卷.
2.注意事项
1.安全上的记号:
在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:
危险:
此显示的项目,表示如不遵照,操作者有可能受伤害。
警告:
此显示的项目,表示如不遵照,有可能损坏仪器。
注意:
此显示的项目,表示为有可能影响测试结果和质量。
【注】
此显示,本产品在操作使用中之辅助说明。
2. 在本仪器上,以下记号表示注意﹑警告。
警告记号 此记号表示在有必要参照操作手册的场所。
危险电压记号 此记号表示为高压危险。
接地保护记号 表示于本仪器上之接地端子。
!
☝
!
!
☝。
