维修电工打印实训教案4项目连云港分解

维修电工实训教程课程设计一、课程背景维修电工是一个极具市场需求的职业，但是现有的培训机构和课程内容并不能完全满足市场需求。

因此，为了让学生能够更好地掌握维修电工技能，培养更优秀的维修电工，我们设计了这门实训课程。

二、课程目标通过本课程的学习，我们希望学生能够掌握以下技能：•掌握电器基础知识和安全操作规范。

•能够使用各种电器测量仪器进行检测和故障判断。

•能够组装电器及电路系统，并进行调试和维修。

•能够独立处理常见电器故障。

三、课程内容1. 电器基础知识学习电的基本概念和电路的组成要素，以及电器维修的操作规范。

2. 电器安全操作规范包括电器维修前的安全检查、用电安全、电器故障排除过程中的注意事项等。

3. 电器故障检测学习使用各种电器测量仪器进行检测和故障判断，包括万用表、电压表、电流表、电阻表等。

4. 电路系统组装与调试学习电路系统组装和调试的方法，包括电路元件的选择、电路图的绘制、元件的布局安排和电路板的制作等。

5. 常见电器故障维修学习常见电器故障的判断和维修方法，包括家用电器故障、办公设备故障、工业控制设备故障等。

四、实训步骤1. 电器基础知识的学习在课堂上进行理论学习，并进行电器的分类介绍和应用。

2. 电器安全操作规范的学习学习电器维修前的安全检查、用电安全、电器故障排除过程中的注意事项等。

3. 使用电器测量仪器进行检测和故障判断学习使用万用表、电压表、电流表、电阻表等测量仪器进行电器故障检测。

4. 电路系统组装与调试根据实验指导书，学员将学到的电路元件进行组装，调试实验电路。

5. 常见电器故障的维修按照故障维修步骤，进行实际维修操作。

五、实训设备和材料实训设备和材料主要包括：万用表、电烙铁、电路板及其它材料、各种学员需要维修的电器设备等。

六、总结在本课程中，学生不仅掌握了电器基础知识和安全操作规范，还学会了使用各种电器测量仪器进行检测和故障判断；组装电器及电路系统，并进行调试和维修；独立处理常见电器故障等技能，为以后就业奠定了坚实的基础。

维修电工实训教案一、实训目标：1.掌握电工维修的基本原理和操作技巧；2.熟悉电路故障的排查与维修；3.能够独立处理常见的电器故障。

二、实训内容及步骤：1.实训前准备：a.确保实训场所的安全性，排除安全隐患；b.准备所需工具和设备，如绝缘手套、电流表等；c.确保实训材料的可用性。

2.实训步骤：第一步：理论学习a.介绍电路的基本组成和原理，解释电路故障的可能原因；b.学习电路图的阅读和理解，以及故障排查的一般流程和方法；c.学习常见的电器故障类型和解决方法。

第二步：模拟实验a.根据给定的电路图，模拟电路故障，并记录相关数据；b.学习使用电流表等工具进行测量和检查。

第三步：实际维修a.分组进行实际电器故障维修；b.根据故障现象和测量结果，定位并排除故障；c.记录维修过程和结果。

第四步：反思总结a.回顾实训过程中遇到的问题和解决方法；b.总结经验和教训，提出改进建议。

三、实训评估：1.实训过程中的考核：a.学员的积极性和主动性；b.实验操作的正确性和规范性；c.组内协作和沟通的能力。

2.实训成果的评估：a.维修的准确性和高效性；b.维修记录的完整性和可读性。

四、安全注意事项：1.在实训过程中，要穿戴好个人防护用品，如绝缘手套、安全鞋等；2.注意使用绝缘工具和设备，避免触碰裸露的电线和设备；3.实训场所要保证良好的通风和照明条件，确保学员的安全；4.在实训中，要严格遵守操作规程和安全事故预防措施，确保操作和实训的安全。

维修电工实训教案就是以上所述，通过理论学习、模拟实验和实际维修等具体步骤，使学员能够独立处理常见的电器故障。

同时，实训过程中要注意安全事项，确保学员的安全。

最后，通过实训过程的评估，对学员的综合能力进行评估和提升。

维修电工实训指导书电工技能部分二OO九年三月目录维修电工实训任务书 (2)第一节电工常用工具介绍 (4)第二节基本电气控制线路的安装与调试 (5)项目一低压电器的识别6项目二单臂电桥、钳型电流表和兆欧表的使用6项目三万能转换开关的使用9项目四根据电气原理图绘制电气接线图10项目五基本控制线路的接线练习11第三节单向可控硅调压电路的安装与调试 (12)附录一 YB4325型双踪示波器 (16)附录二指针式万用表的使用 (20)附录三兆欧表的使用 (24)维修电工实训任务书二、实训的目标、任务与要求1．通过安装调试电子线路实训掌握常用电子仪器仪表的使用。

2．熟悉电子器件的焊接方法。

3．通过实训熟悉常用电器的结构，了解其规格和用途，掌握继电器、接触器控制线路的基本环节。

4．通过安装调试电气控制基本线路实训，掌握常用电工工具的使用，熟悉安装工艺、安装调试的基本技能。

三、实训内容实训1：单向可控硅调压电路的安装与调试实训2：基本电气控制电路的设计、安装和调试四、时间安排与考核方式1、时间安排表见附表。

2、考核形式及考核时间：实训结束后由实训教师进行现场实际操作考核3、考核成绩构成：实训总成绩由平时成绩（40%）与实训考核成绩（60%）两部分构成。

其中平时成绩包括出勤、纪律、实训操作情况、实训报告的书写情况等等。

平时成绩中实际操作情况占40%，实训报告完成情况占40%，其余占20%。

五、对学生的要求1、实训期间必须严格遵守实验室的规章制度，服从实训指导教师的安排，严禁乱摸乱动，杜绝安全事故的发生。

2、实训期间最好穿工作服和电工胶鞋。

附表注：一班均分两组，同时进行，两周轮换，实训期间学生不得随意调换。

以上安排根据实际情况将作适当调整。

第一节电工常用工具介绍一、钢丝钳、尖嘴钳、扁嘴钳钢丝钳常称钳子，常用于夹持或折断金属薄板以及切断金属丝。

尖嘴钳常用于较小空间下的夹持或弯折操作。

扁嘴钳常用于间断较粗的电线和金属丝。

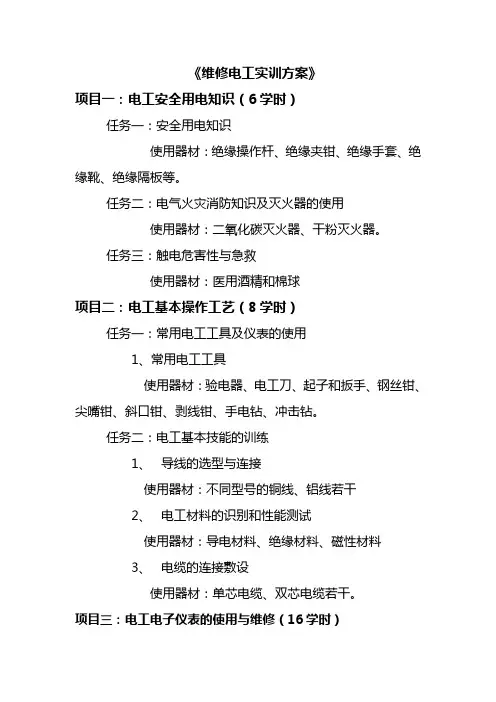

《维修电工实训方案》项目一：电工安全用电知识（6学时）任务一：安全用电知识使用器材：绝缘操作杆、绝缘夹钳、绝缘手套、绝缘靴、绝缘隔板等。

任务二：电气火灾消防知识及灭火器的使用使用器材：二氧化碳灭火器、干粉灭火器。

任务三：触电危害性与急救使用器材：医用酒精和棉球项目二：电工基本操作工艺（8学时）任务一：常用电工工具及仪表的使用1、常用电工工具使用器材：验电器、电工刀、起子和扳手、钢丝钳、尖嘴钳、斜口钳、剥线钳、手电钻、冲击钻。

任务二：电工基本技能的训练1、导线的选型与连接使用器材：不同型号的铜线、铝线若干2、电工材料的识别和性能测试使用器材：导电材料、绝缘材料、磁性材料3、电缆的连接敷设使用器材：单芯电缆、双芯电缆若干。

项目三：电工电子仪表的使用与维修（16学时）任务一：交直流电流表、电压表的使用与改装使用器材：交直流电流表、电压表任务二：万用表组装调试和使用使用器材：万用表任务三：功率表的使用使用器材：功率表任务四：单相电度表、三相四线电度表原理与使用使用器材：单相电度表、三相四线电度表任务五：钳形电流表与兆欧表的使用使用器材：钳形电流表、兆欧表任务六：示波器的使用使用器材：示波器任务七：信号发生器的使用使用器材：信号发生器项目四：室内配线与电气照明（6学时）任务一：照明电路常用电器使用器材：开关、灯座、灯具、导线任务二：室内、室外电气线路敷设及安全使用器材：导线、万用表、剥线器任务三：照明电路常见故障与维修使用器材：导线、万用表、剥线器任务四：家居用电线路的接线与检查使用器材：单相电度表、漏电保护器、刀开关、多路单相电源插座、照明灯管项目五：电动机、变压器的拆装与检修（8学时）任务一：电动机的拆卸与安装使用器材：JW-6314 环宇电机任务二：电动机绕组的绕制与嵌线使用器材：JW-6314 环宇电机任务三：三相异步电动机的检测与实验使用器材：JW-6314 环宇电机任务四：小型变压器的拆卸与绕制使用器材：变压器项目六：电力拖动基本控制（20学时）任务一：低压电器的认识、拆装与维修使用器材：刀开关、熔断器、接触器、热继电器、三联按钮、时间继电器、行程开关。

维修电工与实训-电工基本操作教案一、教学目标1. 知识目标：（1）理解电工基本操作的概念和重要性；（2）掌握电工工具的使用方法和注意事项；（3）熟悉电线电缆的种类和规格；（4）了解电气符号和电路图的阅读方法。

2. 技能目标：（1）能够正确使用电工工具进行基本操作；（2）能够识别电线电缆的种类和规格；（3）能够阅读电气符号和电路图；（4）能够完成简单的电路连接和故障排除。

3. 情感目标：（1）培养对电工职业的兴趣和热情；（2）培养团队合作意识和安全意识；（3）培养自我学习和解决问题的能力。

二、教学内容1. 电工基本操作的概念和重要性；2. 电工工具的使用方法和注意事项；3. 电线电缆的种类和规格；4. 电气符号和电路图的阅读方法。

三、教学重点与难点1. 教学重点：（1）电工工具的使用方法；（2）电线电缆的识别和选择；（3）电气符号和电路图的阅读；（4）电路连接和故障排除的基本技巧。

2. 教学难点：（1）电线电缆的识别和选择；（2）电气符号和电路图的阅读；（3）电路连接和故障排除的技巧。

四、教学方法1. 讲授法：讲解电工基本操作的概念和重要性，介绍电工工具的使用方法和注意事项，讲解电线电缆的种类和规格，介绍电气符号和电路图的阅读方法。

2. 演示法：演示电工工具的使用方法，展示电线电缆的种类和规格，示例阅读电气符号和电路图。

3. 实践操作法：学生分组进行电路连接和故障排除的实践操作，教师指导并进行评价。

4. 小组讨论法：学生分组讨论电工操作中遇到的问题，分享经验和解决方案。

五、教学评价1. 过程性评价：观察学生在实践操作中的表现，评价其对电工工具的使用方法和注意事项的掌握程度，以及对电线电缆的识别和选择的能力。

2. 结果性评价：评估学生在电路连接和故障排除实践操作中的表现，评价其对电气符号和电路图的阅读能力的掌握程度。

3. 学生自我评价：学生对自己的学习过程和成果进行自我评价，反思自己的学习情况和进步。

第一单元钳工基本操作
课题一常用钳工工具和量具的使用
课题二划线与冲眼
课题三锯削
课题四錾削
课题五锉削
课题六钻孔、攻螺纹和套螺纹
课题七矫正与弯曲
课题八综合技能训练
第二单元维修电工基本技能
课题一维修电工安全常识
课题二常用电工工具的使用
课题三登高技能
课题四导线连接与绝缘恢复
课题五常见电工材料及其选用
课题六常用便携式仪表的使用
课题七接地装置的安装与检修
第三单元室内线路的安装
课题一塑料护套线配线
课题二塑料槽板配线
课题三线管配线
课题四照明装置的安装
课题五进户装置及量配电装置的安装
第四单元电动机的维护与检修技能
课题一三相异步电动机的安装
课题二三相异步电动机的拆卸
课题三三相异步电动机的维修
课题四三相异步电动机绕组的重绕
课题五单相异步电动机的维修
课题六直流电动机的维修
课题七几种特种电动机的维护技能
第五单元变压器的维护及检修技能
课题一三相变压器的维护
课题二小型变压器的绕制
第六单元电子电路的安装、调试与维修
课题一电子元件的识别与测试
课题二电子焊接基本操作
课题三印制电路制作工艺
课题四单相桥式整流滤波电路的安装与调试课题五串联型稳压电源的安装与调试
课题六放大电路的安装与调试
课题七功率放大器的安装与调试
课题八晶闸管触发电路的安装与调试
课题九555定时器应用电路的安装与调试
课题十电子线路的检修方法。

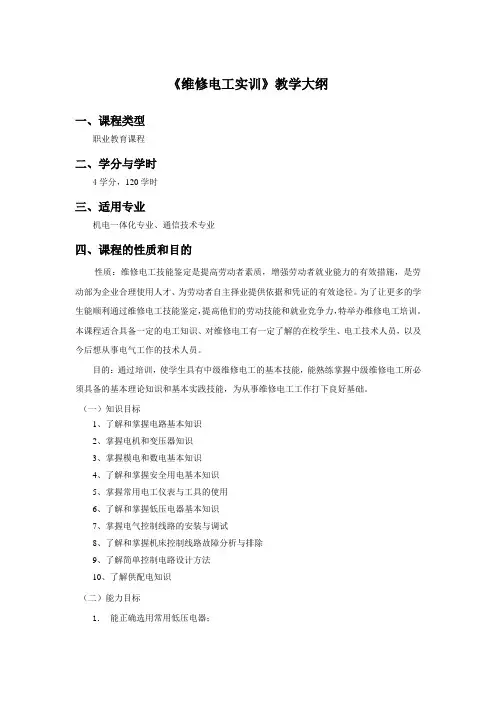

《维修电工实训》教学大纲一、课程类型职业教育课程二、学分与学时4学分，120学时三、适用专业机电一体化专业、通信技术专业四、课程的性质和目的性质：维修电工技能鉴定是提高劳动者素质，增强劳动者就业能力的有效措施，是劳动部为企业合理使用人才、为劳动者自主择业提供依据和凭证的有效途径。

为了让更多的学生能顺利通过维修电工技能鉴定，提高他们的劳动技能和就业竞争力，特举办维修电工培训。

本课程适合具备一定的电工知识、对维修电工有一定了解的在校学生、电工技术人员，以及今后想从事电气工作的技术人员。

目的：通过培训，使学生具有中级维修电工的基本技能，能熟练掌握中级维修电工所必须具备的基本理论知识和基本实践技能，为从事维修电工工作打下良好基础。

（一）知识目标1、了解和掌握电路基本知识2、掌握电机和变压器知识3、掌握模电和数电基本知识4、了解和掌握安全用电基本知识5、掌握常用电工仪表与工具的使用6、了解和掌握低压电器基本知识7、掌握电气控制线路的安装与调试8、了解和掌握机床控制线路故障分析与排除9、了解简单控制电路设计方法10、了解供配电知识（二）能力目标1．能正确选用常用低压电器；2．具有电气线路的分析、安装、调试和排除故障能力；3．能根据生产工艺过程和控制要求正确使用PLC编制用户程序，经调试应用于生产过程控制；4．能够对一般控制电气设备的PLC程序按功能进行改造；5．具有自主学习能力和自我发展能力；6．具有一定的质疑能力，信息收集和处理能力，分析、解决问题能力；7．能自觉评价学习效果，找到适合自己的学习方法和策略；8．具有开拓创新的思维能力。

（三）社会目标：1.遵守电气操作相关规定；2.学会一定的沟通、交际、组织、团队合作的社会能力；3.具有一定的可持续学习和发展能力；4.具有一定的解决问题、分析问题的能力；5.具有良好的职业道德和高度的职业责任感。

五、本课程与其它课程的联系学生在学习本课程前，须掌握电工电子的基本知识，具有阅读和分析电路图的基本能力；掌握基本的计算机应用基础知识，了解常用电气设备的结构和运动。

维修电工实训教案教案标题：维修电工实训教案教案目标：1. 使学生能够掌握维修电工的基本知识和技能。

2. 培养学生解决电器故障和故障排除的能力。

3. 培养学生工作的安全意识和团队合作能力。

教学时间：5个课时（每个课时50分钟）教学目标：1. 学生能够理解电器的基本原理和电路结构。

2. 学生能够识别常见电器故障并进行故障排除。

3. 学生能够正确使用维修工具和设备。

4. 学生能够遵守安全操作规程和使用个人防护装备。

教学准备：1. 教师准备课程PPT或实物示例，用于介绍电器的基本原理和电路结构。

2. 准备不同种类的电器设备和故障模拟器，供学生进行实际操作和维修训练。

3. 准备相关的维修工具和设备，如电压计、测试线、螺丝刀等。

4. 检查实训场地的安全设施和电源配备，确保学生的安全。

教学步骤：课时一：电器基本原理和电路结构的介绍1. 使用课程PPT或实物示例，向学生介绍电器的基本原理和电路结构。

2. 解释电器中常见的元件和主要部件的功能和作用。

3. 进行互动问答，帮助学生理解并巩固所学内容。

课时二：常见电器故障的识别和故障排除1. 分发故障模拟器和相关维修工具，让学生进行实际操作和维修训练。

2. 演示常见电器故障的识别和故障排除方法，引导学生进行实践操作。

3. 鼓励学生讨论和分享他们的经验和解决方案。

课时三：维修工具和设备的正确使用1. 介绍常见的维修工具和设备，如电压计、测试线、螺丝刀等。

2. 演示各种维修工具的正确使用方法和注意事项。

3. 让学生进行实际操作，确保他们能够熟练掌握维修工具的使用技巧。

课时四：安全操作规程和个人防护装备1. 强调维修电工的安全意识和操作规程的重要性。

2. 介绍维修电工过程中可能存在的安全隐患，并提供相应的防护措施。

3. 演示正确使用个人防护装备的方法，并进行实践操作。

课时五：实践操作和综合训练1. 提供不同种类的故障电器设备，让学生进行实际操作和维修训练。

2. 设置不同的维修任务和情境，考察学生的解决问题和团队合作能力。

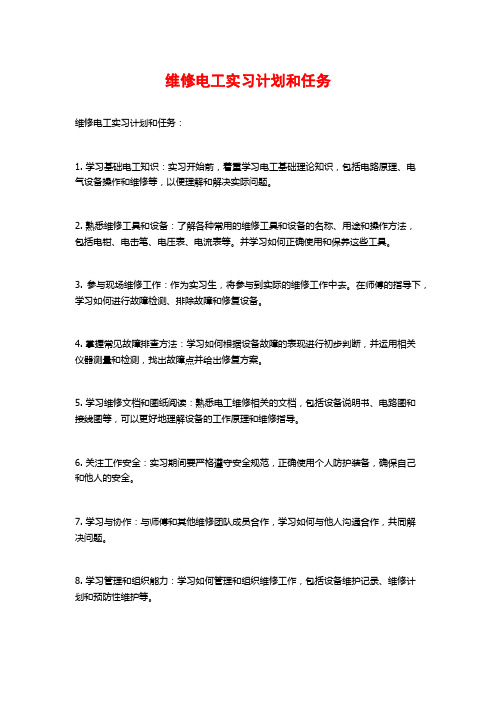

维修电工实习计划和任务
维修电工实习计划和任务：
1. 学习基础电工知识：实习开始前，着重学习电工基础理论知识，包括电路原理、电
气设备操作和维修等，以便理解和解决实际问题。

2. 熟悉维修工具和设备：了解各种常用的维修工具和设备的名称、用途和操作方法，
包括电钳、电击笔、电压表、电流表等。

并学习如何正确使用和保养这些工具。

3. 参与现场维修工作：作为实习生，将参与到实际的维修工作中去。

在师傅的指导下，学习如何进行故障检测、排除故障和修复设备。

4. 掌握常见故障排查方法：学习如何根据设备故障的表现进行初步判断，并运用相关
仪器测量和检测，找出故障点并给出修复方案。

5. 学习维修文档和图纸阅读：熟悉电工维修相关的文档，包括设备说明书、电路图和
接线图等，可以更好地理解设备的工作原理和维修指导。

6. 关注工作安全：实习期间要严格遵守安全规范，正确使用个人防护装备，确保自己
和他人的安全。

7. 学习与协作：与师傅和其他维修团队成员合作，学习如何与他人沟通合作，共同解
决问题。

8. 学习管理和组织能力：学习如何管理和组织维修工作，包括设备维护记录、维修计
划和预防性维护等。

9. 总结和学习：每天结束时，总结当天的工作和经验，发现问题所在，并提出改进的方法和建议。

通过以上实习计划和任务，可以提高实习生对维修电工工作的理论和实践能力，为今后的职业发展打下基础。

维修电工（理论）培训教案第一章电工基础第一节直流电基础知识一、教学目标：1．掌握电路的基本组成、电路图的概念。

2．掌握电路中的基本物理量的基本概念。

3．掌握电阻定律、欧姆定律、焦尔定律，了解电阻与温度的关系。

二、教学内容（一）电路和电路图1、什么是电路电路是由各种元器件(或电气设备)按一定方式联接起来的总体，为电流的流通提供了路径。

2．电路的基本组成(1) 电源(供能元件)：为电路提供电能的设备和器件(如电池、发电机等)。

(2) 负载(耗能元件)：使用(消耗)电能的设备和器件(如灯泡等用电器)。

(3) 开关：控制电路的导通和断开。

(4)导线：将电器设备和元器件按一定方式联接起来(如各种铜、铝电缆线等)。

3、电路的主要功能①能量的转换、传输和分配。

（供电线路、用电设备）②实现信息的传递和处理。

（如：计算机电路、电话电路等）4、电路图用国家规定的电气符号描述电路的连接情况的图，叫做实际电路的电路原理图，简称为电路图。

5、熟悉常用的电气图形符号。

（二）电路的基本物理量1、电流电路中电荷沿着导体的定向运动形成电流，移动的电荷又称载流子（金属导体中的自由电子、电解液中的离子等）其方向规定为正电荷流动的方向。

其大小等于在单位时间内通过导体横截面的电量，称为电流强度(简称电流)。

I = Q / t式中，各参数用国际单位制:时间:秒(s)，电量:库仑(C), 电流安培(A)。

常用的电流单位还有毫安mA、微安 mA、千安kA等，它们与安培的换算关系为1 mA = 10-3A； 1 mA = 10-6 A； 1 kA = 103 A1）直流与交流如果电流的大小及方向都不随时间变化，即在单位时间内通过导体横截面的电量相等，则称之为稳恒电流或恒定电流，简称为直流，记为DC。

如电流的大小及方向均随时间变化，则称为交变电流。

对电路分析来说，一种最为重要的交变电流是正弦交流电流，其大小及方向均随时间按正弦规律作周期性变化，将之简称为交流记为AC。

维修电工与实训-电工基本操作教案一、教学目标1. 知识目标：（1）了解电工基本操作的概念和重要性。

（2）掌握电工工具的使用方法和注意事项。

（3）熟悉电线电缆的分类和选用原则。

（4）理解电路图的阅读和分析方法。

2. 技能目标：（1）能够正确使用电工工具进行基本操作。

（2）能够根据实际情况选择合适的电线电缆。

（3）能够阅读和分析简单的电路图。

3. 情感目标：（1）培养学生的安全意识和责任心。

（2）培养学生的团队合作精神和动手能力。

二、教学内容1. 电工基本操作的概念和重要性2. 电工工具的使用方法和注意事项3. 电线电缆的分类和选用原则4. 电路图的阅读和分析方法三、教学重点与难点1. 教学重点：（1）电工工具的使用方法和注意事项（2）电线电缆的分类和选用原则（3）电路图的阅读和分析方法2. 教学难点：（1）电线电缆的选用原则（2）电路图的阅读和分析方法四、教学方法1. 讲授法：讲解电工基本操作的概念和重要性，电工工具的使用方法和注意事项，电线电缆的分类和选用原则，电路图的阅读和分析方法。

2. 演示法：演示电工工具的使用方法，电线电缆的选用和接线方法，电路图的阅读和分析。

3. 实践操作法：学生分组进行实践操作，巩固所学知识。

五、教学准备1. 教学场地：教室、实验室2. 教学设备：电脑、投影仪、电工工具、电线电缆、电路图、实验设备3. 教学资料：教材、PPT、实验指导书六、教学过程1. 导入新课：通过展示电工操作的实例，引发学生对电工基本操作的兴趣，激发学生的学习热情。

2. 知识讲解：讲解电工基本操作的概念和重要性，电工工具的使用方法和注意事项，电线电缆的分类和选用原则，电路图的阅读和分析方法。

3. 演示操作：演示电工工具的使用方法，电线电缆的选用和接线方法，电路图的阅读和分析。

4. 实践操作：学生分组进行实践操作，巩固所学知识。

教师巡回指导，解答学生疑问。

七、作业布置1. 复习本节课所学知识，整理笔记。

维修电工与实训——电工基本操作教案第一部分：引言电工基本操作教案是维修电工学习中的重要教材，旨在培养学生掌握基本的电工操作技能。

本教案将介绍电工基本操作的知识和技巧，包括电路测试、线路连接、设备维修等内容。

通过实训和实践操作，学生能够在维修电工工作中运用所学知识，提高他们的实际操作技能和问题解决能力。

第二部分：电工基本操作的重要性及目标1. 电工基本操作的重要性电工工作中，熟练掌握基本操作是非常重要的。

只有具备基本操作技能，才能高效、准确地完成工作任务，并确保工作质量和安全。

2. 教学目标本教案的教学目标包括但不限于：- 掌握各类电工仪器的使用方法和操作技巧- 熟悉电路测试和故障诊断的原理和方法- 理解电路连接的基本原则和技巧- 学习设备维修的基本步骤和注意事项第三部分：电工基本操作的内容和方法1. 电工仪器的使用方法和操作技巧- 电压表的使用：学习如何正确连接、调整量程和读取电压数值，并注意安全操作规范。

- 钳形电流表的使用：了解正确的接线方法和注意事项，学习如何读取电流数值。

- 绝缘电阻计的使用：熟悉仪器的功能和操作步骤，学会准确测量电路的绝缘阻值。

2. 电路测试和故障诊断的原理和方法- 串联电路的测试：学习如何使用电压表和电路图进行电路的测试和故障排查，掌握常见故障的检修方法。

- 并联电路的测试：了解如何使用电流表和电路图进行并联电路的测试和故障诊断。

- 故障诊断技巧：学习使用电工仪器进行故障诊断的一般方法和步骤，并掌握故障排除的技巧。

3. 电路连接的基本原则和技巧- 线路连接原则：了解线路连接的基本原则和要求，学会正确连接各种电器设备和电源。

- 线路连接技巧：学习使用正确的连接方法和工具，避免线路接触不良、短路等问题。

4. 设备维修的基本步骤和注意事项- 设备维修的步骤：学习设备维修的一般步骤，包括故障排查、拆卸维修、更换零部件等。

- 设备维修的注意事项：熟悉设备维修的安全操作规范，了解维修过程中需要注意的问题和技巧。

江苏省扬州技师学院教案首页授课日期班级课题：电工实习安全教育（消防演练）工艺+实训（合教案）教学目的、要求：认真执行实习场地的各项规则教学重点、难点：以安全第一授课方法：讲解举例教学参考及教具（含电教设备）：笔记本授课执行情况及分析：①②③④⑤⑥教学过程及时间分配主要教学内容教学方法电工工艺5分钟5分钟5分钟65分钟引言：本次课是电工维修课的开端，也是学生学习电工课兴趣培养的关键，对整个课程的开展起到关键作用。

（简单制定实习课的规章制度）教学目标：了解:维修电工的职责和主要任务掌握:安全用电、文明生产、电工实习守则和消防知识重点:电工安全知识及消防知识难点:树立作为一名电工的安全意识讲解，运用大量事例来解读安全的重要性。

导入新课：采用“提问引思”法1.维修电工必须具备哪些条件？2.维修电工应如何注意自身及他人的安全？3.日常生活中有哪些不安全隐患，我们怎样做可以减少事故的发生？讲授新课：1.通过讨论，学生总结出维修电工必须具备的条件（１）身体健康（２）维修电工国家职业资格证，维引导法讲授法板书法修电工操作证（３）掌握触电急救方法2.通过讨论，学生总结出维修电工人身安全知识（１）在进行电气设备安装和维修操作时，必须严格遵守各种安全操作规程，不得玩忽职守。

（２）操作时要严格遵守停送电操作规定，要切实做好防止突然送电时的各项安全措施，如挂上“有人工作，禁止合闸”的标示牌，锁上刀开关或取下电源熔断器等。

不准约时送电。

（３）在靠近带电部分操作时，要保证有可靠的安全间距。

（４）操作前应仔细检查操作工具的绝缘性能，绝缘鞋、绝缘手套等安全用具的绝缘性能是否良好，有问题的应及时更换，并应立即进行检查。

（５）登高工具必须安全可靠，示经登高训练的人员，教学过程及时间分配主要教学内容教学方法电工工艺不准进行登高作业。

（６）如发现有人触电，要立即采取正确的急救措施。

3.通过讨论、以及去实训车间参观，让学生了解工厂用电的一些相关知识，总结安全用电知识：（１）严禁用一线（相线）一地（大地）连接用电器具。

维修电工与实训-电工基本操作教案第一章：电工基础知识1.1 电工概述介绍电工的定义和分类解释电工工作的主要内容和职责1.2 电工安全知识讲解电工安全的基本原则和注意事项介绍电工安全工具和防护设备的使用方法第二章：电工测量工具与仪器2.1 兆欧表的使用解释兆欧表的作用和原理演示兆欧表的使用方法和注意事项2.2 钳形电流表的使用介绍钳形电流表的功能和特点讲解钳形电流表的使用方法和注意事项第三章：电工基本操作3.1 电线剥皮讲解电线剥皮的工具和技巧演示电线剥皮的操作步骤和注意事项3.2 接线介绍接线的原理和常用方法演示接线的操作步骤和注意事项第四章：电工元件的认识与安装4.1 开关的认识与安装解释开关的作用和分类演示开关的安装方法和注意事项4.2 插座的认识与安装介绍插座的功能和分类讲解插座的安装步骤和注意事项第五章：照明电路的安装与维护5.1 照明电路的基本组成解释照明电路的组成部分和功能讲解照明电路的工作原理5.2 照明电路的安装步骤演示照明电路的安装方法和注意事项解释照明电路的接线规则和技巧第六章：电工工具与设备的使用6.1 电钻的使用介绍电钻的类型和结构讲解电钻的使用方法和注意事项6.2 电锯的使用解释电锯的分类和特点演示电锯的使用步骤和注意事项第七章：电缆的敷设与固定7.1 电缆的类型与规格介绍电缆的分类和用途解释电缆的规格和选择原则7.2 电缆的敷设方法讲解电缆敷设的步骤和技巧演示电缆固定和保护的方法第八章：电动机的认识与维护8.1 电动机的类型与结构解释电动机的分类和工作原理介绍电动机的结构组成8.2 电动机的维护与检修讲解电动机的日常维护和检查方法演示电动机故障排除和简单维修技巧第九章：变压器的认识与使用9.1 变压器的基本原理解释变压器的工作原理和分类介绍变压器的主要参数和特性9.2 变压器的使用与维护讲解变压器的选用和安装方法演示变压器的日常维护和故障处理第十章：综合实训项目10.1 照明电路的改造解析照明电路改造的步骤和注意事项演示照明电路改造的实施过程10.2 电动机控制电路的安装介绍电动机控制电路的组成和功能讲解电动机控制电路的安装方法和步骤10.3 实训总结与评估总结电工实训中的关键技能和知识点评估学生的实训表现和掌握程度重点解析本文主要介绍了维修电工与实训-电工基本操作的教案，内容涵盖了电工基础知识、电工测量工具与仪器、电工基本操作、电工元件的认识与安装、照明电路的安装与维护、电工工具与设备的使用、电缆的敷设与固定、电动机的认识与维护、变压器的认识与使用以及综合实训项目。

维修电工考工实习教学设计方案教学过程实施《按钮接触器双重联锁正反转控制线路》学习任务书学习任务：由“按钮接触器双重联锁正反转控制线路”原理图画出接线图，根据接线图完成线路连接，并通过观察、分析排除电路故障。

学习目标：1、能理解按钮接触器双重联锁正反转控制线路工作原理。

2、学会标注回路标号、了解由原理图画出接线图的一般流程。

3、能够根据接线图进行正确布线，接线。

4、掌握用万用表检测线路故障的方法。

学习资源：器材一份，导线若干，学习任务书1份。

学习时间：（6课时）学习准备：1、复习接触器正反转控制线路的工作原理（思考：若接触器常闭触点出现熔断现象，将会带来什么故障）知识链接1（参考接触器正反转控制线路）接触器KM2常闭触头出现熔焊（不能分断）故障时，启动了KM2线圈，没注意又启动了KM1线圈，就会出现KM1\KM2住处头同时闭合的现象，造成严重的电源短路故障。

为了避免电源短路故障，增强电路安全、可靠性我们经常采用符合联锁控制。

2、预习本任务的学习任务书，初步了解学习任务与学习目标3、清点器材，固定元器件，回顾接线规则要领。

任务实施：（6课时）接受任务明确任务要求任务一、分析电路工作原理（一）认识按钮接触器双重联锁正反转控制线路原理图（如图1）图1 按钮接触器双重连锁正反转控制线路（二）分析电路工作原理（思考：是否切实解决了接触器连锁正反转线路存在的问题） （三）概括工作原理 正转SB1↓—KM1线圈得电—SB1常闭触头、KM1常闭触头同时分断，实现双重联锁。

反转SB2↓—（自行分析） SB3↓—停止任务二、由原理图画出电气安装图 （一）回路标号在电路原理图上，每两个电气元件之间的连接线都用一个阿拉伯数字表示。

表示的数字称为回路标号。

一般情况下，我们以线圈为界，线圈上面的标奇数号，线圈下面的标偶数号（如图1所示） （二）电气安装图电气安装图的画法是把同一个电气设备的元件画在一个线框内，两个元件连接于一点时，各元件的连接处标上同一个回路标号，如图2所示。
