高强度螺栓入厂检验记录

1.检测目的为确保高强度螺栓连接副施工扭矩检验工作的准确性和科学性，特制定本实施细则。

2.适用范围此方法适用于高强度螺栓连接副施工扭矩检验。

3.检测依据GB50205-2001《钢结构工程施工质量验收规范》JTG/TF50-2011 《公路桥涵施工技术规范》TBJ214-92《铁路钢桥高强度螺栓连接施工规定》4.检测程序4.1 检测人员：高强度螺栓连接副施工质量的检查应由专职的质量检查员进行。

4.2 检测设备；检验所用的扭矩扳手其扭矩精度误差应在3%以内。

4.3 检测时机：高强度螺栓连接副施工终拧扭矩检验应在施拧1h后，48h内完成。

4.4 仪器使用：按仪器操作规程4.5 检验数量4.5.1 GB50205《钢结构工程施工质量验收规范》:施工过程检查数量按节点数抽查10%，且不应少于10个节点；每个被抽查节点按螺栓数抽查10%，且不应少于2个；见证检测检查数量按GB50205附录G要求进行，按节点数抽查3%，且不应少于3个节点。

4.5.2 JTG/TF50-2011 《公路桥涵施工技术规范》、TBJ214-92《铁路钢桥高强度螺栓连接施工规定》:对主桁节点、板梁主体及纵横梁连接处，每栓群应以高强螺栓连接副总数的5%抽查，但不得少于2套，其余每个节点不少于1套进行。

4.6 检验步骤4.6.1 观察全部终拧后的高强螺栓连接副，检查复拧后的用油漆标记的用螺栓与螺母相对位置是否发生转动，以检查终拧是否发生漏拧。

4.6.2 初拧、复拧、终拧应在同一工作日内完成，初拧扭矩应为终拧扭矩的50%.4.6.3 GB50205《钢结构工程施工质量验收规范》: 采用扭矩法在螺尾端头和螺母相对位置划线，将螺母退回60°左右；用扭矩扳手测定拧回至原来位置时扭矩值，并做好记录，4.6.4 JTG/TF50-2011 《公路桥涵施工技术规范》: 采用扭矩法施拧高强螺栓连接副，在螺栓螺母上做标记，然后将螺母退回30°，再用检查扭矩扳手将螺母重新拧到原来位置。

序号扭矩法偏差(%)转角法
偏差
(度)梅花头拧断否螺栓方向15//一致23//一致35//一致44//一致55
/
/
一致
67891011121314
年
9
月监理（建设）单位
专业监理工程师
（建设单位项目技术负责人）：
施工单位
专业工长
专业质检员
施工班组长
检验批编号GD-C5-71182施工单位XXX有限公司高强度螺栓连接副施工质量检查记录表
GD-C4-6226检查部位5~9轴交A~E轴螺栓规格型号(M×L)mm
大六角型螺栓20×75单位(子单位)工程名称
XXX工程分部/子分部/分项
主体结构/钢结构/紧固连接
/扭矩扳手型号及生产厂家MDS-100
扭矩扳手标定
有效截止日期
2019年12月01日
扭矩扳手核定偏差(﹪)2
设计初拧扭矩(N·m)
120设计终拧扭矩(N·m)
243.8外露丝(扣)
构件编号初拧值(N·m)终拧值(N·m)设计预拉力
(N)235
3自由穿入好螺栓自
由度外观质量检查意见
好120245.22自由穿入2自由穿入120239好1202473自由穿入好120
241.6
3
自由穿入
好
构件名称、高强度螺栓编号及附图:
GJ-1
120
GJ-1与GJ-1连接处，高强螺编号M20*75。

检
查结论
合格，符合设计要求及质量验收规范要求。

检查日期:
2019
24
日。

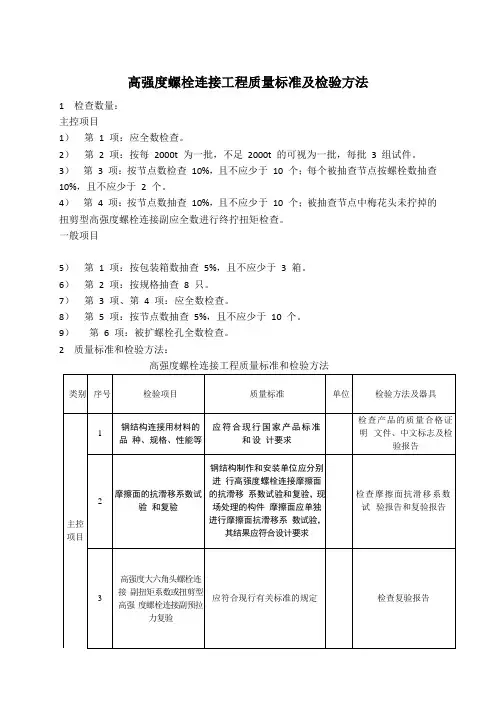

高强度螺栓连接工程质量标准及检验方法
1 检查数量：
主控项目
1）第1 项：应全数检查。

2）第2 项：按每2000t 为一批，不足2000t 的可视为一批，每批3 组试件。

3）第3 项：按节点数检查10%，且不应少于10 个；每个被抽查节点按螺栓数抽查10%，且不应少于2 个。

4）第4 项：按节点数抽查10%，且不应少于10 个；被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副应全数进行终拧扭矩检查。

一般项目
5）第1 项：按包装箱数抽查5%，且不应少于3 箱。

6）第2 项：按规格抽查8 只。

7）第3 项、第4 项：应全数检查。

8）第5 项：按节点数抽查5%，且不应少于10 个。

9）第6 项：被扩螺栓孔全数检查。

2 质量标准和检验方法：
高强度螺栓连接工程质量标准和检验方法
注：d 为孔的设计直径。

高强度螺栓连接副扭矩系数、预拉力、抗滑移系数检测细则一、资料检验高强螺栓连接副(螺栓、螺母、垫圈)应配套成箱供货，并附有出厂合格证、质量证明书及质量检验报告，检验人员应逐项与设计要求及现行国家标准进行对照，对不符合的连接副不得使用。

1.2 工地复验项目1.2.1 扭剪型高强螺栓连接副应进行紧固轴力复验。

复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取，每批取8套连接副进行复验。

试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定，其误差不得超过2%。

每套连接副只应做一次试验，不得重复使用，在紧固过程中垫圈发生转动时，应更换连接副，重新试验。

(具体检验的合格数值标准可以查施工手册)1.2.2 高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。

本项要求在制作单位进行合格试验的基础上，由安装单位进行检测。

高强螺栓检测时每500T钢结构为一批，少于100T按一批计。

在工厂处理的摩擦面试件出厂时应有三组，作为工地复验，抗滑移系数试验的最小值应大于或等于设计规定。

否则应对摩擦面作重新处理。

抗滑移系数试验用的试件，应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放，同一性能等级的高强螺栓。

高强螺栓检测过程中，当发生下列情况之一时，所对应的荷载可视为试件的滑移荷载：1) 试验机发生明显的回针现象；2) 试件侧面划线发生可见的错动；3) X—Y记录仪上变形曲线发生突变；4) 试件突然发生“嘣”的响声。

1.3 一般检验项目1.3.1 高强度连接副的安装顺序及初拧、复拧扭矩检验。

检验人员应检查扳手标定记录，螺栓施拧标记及螺栓施工记录，有疑义时抽查螺栓的初拧扭矩。

1.3.2 高强度螺栓的终拧检验。

对扭剪型高强度螺栓连接副，终拧是以拧掉梅花头为标志，可用肉眼全数检查。

非常简便。

但在施工过程中，应重点检查初拧扭矩值及观察螺栓终拧时螺母是否处于转动状态，转动角度是否事宜。

1.3.3 高强度螺栓连接副终拧后应检验螺栓丝扣外露长度，要求螺栓丝扣外露2~3扣为宜，其中允许有10%的螺栓丝扣外露1扣或4扣，对同一个节点，螺栓丝扣外露应力求一致。

表142高强度螺栓连接检验批质量验收记录
填表说明
1、检验批容量填写：同一检验批内，填写构件的总数
2、最小/实际检查数量栏中,实际检查数量：按实填写且不少于最小数量。

D成品进场：质量证明文件全数检查，抽样数量按进场批次和产品的抽样检验方案确定。

2）扭矩系数或轴力复验：见《钢结构工程施工质量验收规范》GB50205表瓦
3）抗滑移系数试验：见《钢结构工程施工质量验收规范》GB50205表B。

4）终拧扭矩：高强度螺栓连接副按节点数抽查IOK且不少于10个，每个被抽查到的节点，按螺栓数抽查10%,且不少于2个。

扭剪型高强度螺栓连接副按节点数抽查IOK且不少于10个，被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。

5）成品包装：按包装箱数抽查5%,且不应少于3箱。

6）表面硬度试验：按规格抽查8只。

7）镀层厚度：按规格抽查8只。

8）初拧、终拧扭矩：全数检查。

9）连接外观质量：按节点数抽查5%,且不应小于10个。

10）摩擦面外观:全数检查。

11）扩孔：被扩螺栓孔全数检查。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准。

工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手钢结构高强度螺栓连接记录表工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手钢结构高强度螺栓连接记录表工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手工程名称：天津银隆新能源有限公司标准厂房及附属配套设施建设一期项目1#电池厂房工程施工单位：中国二十冶集团有限公司螺栓形式：钢结构用高强度大六角头螺栓连接副等级：10.9 检验方法：扭矩扳手。

材料、构配件进场检验记录的内容材料、构配件进场检验记录：
1、钢结构工程物资主要包括钢材、钢构件、焊接材料、连接用紧固件及配件、防火防腐涂料、焊接（螺栓）球、封板、锥头、套筒和金属板等。

2、主要物资应有质量证明文件，包括出厂合格证、检测报告和中文标志等。

3、按规定应复试的钢材必须有复试报告，并按规定实行见证取样和送检。

4、重要钢结构采用的焊接材料应有复试报告，并按规定实行见证取样和送检。

5、高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副应有扭矩系数和紧固轴力（预拉力）检验报告，并按规定做进场复试，实行见证取样和送检。

6、防火涂料应有由相应资质等级的检测机构出具的检测报告。

1。

gb50205-2001 大六角头高强度螺栓连接副成品进场质量合格证明文件检查记录条）检查批次：共批，第批。

工程名称：产品生产单位：施工单位：注：全数检查产品的质量证明文件中文标志及其检验报告。

材料员：质检员：或项目技术负责人：年月日年月日 3篇二：钢结构高强螺栓连接钢结构高强度螺栓连接工程质量控制篇三：高强螺栓检测高强螺栓就是高强度的螺栓,属于一种标准件.。

高强螺栓的一个非常重要的特点就是限单次使用，一般用于永久连接，严禁重复使用。

按受力状态分为：摩擦型和承压型；按施工工艺分为：扭剪型高强螺栓和大六角高强螺栓。

高强螺栓的鉴别有专门的仪器，如南京赛峰科技仪器实业有限公司生产的sfgq-2型高强螺栓检测仪。

既能检测高强度大六角螺栓原始预拉力、平均预拉力、平均扭矩、扭矩系数、标准偏差；又能检测扭剪型高强螺栓的预拉力资料检验高强螺栓连接副(螺栓、螺母、垫圈)应配套成箱供货，并附有出厂合格证、质量证明书及质量检验报告，检验人员应逐项与设计要求及现行国家标准进行对照，对不符合的连接副不得使用。

1.2 工地复验项目1.2.1 扭剪型高强螺栓连接副应进行紧固轴力复验。

复验用的螺栓连接副应在施工现场待安装的螺栓批中随机抽取，每批取8套连接副进行复验。

试验用的轴力计、应变仪、扭矩扳手等计量器具应经过标定，其误差不得超过2%。

每套连接副只应做一次试验，不得重复使用，在紧固过程中垫圈发生转动时，应更换连接副，重新试验。

(具体检验的合格数值标准可以查施工手册)1.2.2 高强度螺栓连接摩擦面的抗滑移系数值应在施工前进行复验。

本项要求在制作单位进行合格试验的基础上，由安装单位进行检测。

高强螺栓检测时每500t钢结构为一批，少于100t按一批计。

在工厂处理的摩擦面试件出厂时应有三组，作为工地复验，抗滑移系数试验的最小值应大于或等于设计规定。

否则应对摩擦面作重新处理。

抗滑移系数试验用的试件，应与所代表的钢结构为同一材质、统一摩擦面处理方法、同批制造、相同运输条件、相同条件存放，同一性能等级的高强螺栓。
