塔吊的故障排除及其方法在建筑工地上,塔吊是一个必不可少的工具。
它不但可以帮助工人高空作业,还可以将大型物资运送至指定的位置。
但是,一旦塔吊出现故障,将会给施工带来严重后果。
在这篇文章中,我们将会探讨塔吊的故障排除及其方法。
一、塔吊的常见故障1. 电器故障由于塔吊其中许多部分都是电动的,因此电器故障是其最常见的故障之一。
电器故障包括电路短路,电线老化,遥控器无法正常连接等等。
2. 液压系统故障液压系统是塔吊的关键部分之一。
液压系统故障会导致塔吊无法进行升降、伸缩、旋转等操作。
发生液压系统故障的原因可能是液压油不足、油温过高、油缸漏油等等。
3. 动力系统故障动力系统包括发动机、齿轮、风扇等等。
这些部分故障会导致塔吊无法正常运行。
动力系统故障的原因可能是发动机老化、泵过热、机油不足等等。
二、塔吊故障排除的步骤当塔吊出现故障时,必须迅速采取应对措施以保障安全。
下面是塔吊故障排除的步骤:1. 发现故障在塔吊平稳运行的情况下,突然出现异常声响或者动作,则很有可能出现故障。
如果出现故障,应该立刻停机排查问题,切勿继续操作。
2. 判断故障对于发现的故障,应该尽可能确定故障的具体位置,判断是哪个系统或者部件出现问题。
例如,如果塔吊无法旋转,则有可能是发动机故障或者液压系统故障。
3. 排除故障排除故障的具体方法与故障类型有关。
当故障原因是液压系统故障时,可以检查并更换液压油,清洗系统和更换损坏的密封件。
当故障原因是电器故障时,则应该检查电线连接、遥控器电源等等。
当故障原因是动力系统故障时,则应该检查发动机状态、机油油量等等。
4. 测试修复在故障排除之后,应该对塔吊进行测试以确认问题已经解决。
如果问题已经解决,则可以重新启动塔吊进行工作。
三、预防措施除了在出现故障时采取故障排除措施外,预防故障的措施同样非常重要。
以下是一些塔吊的预防措施:1. 定期保养定期保养是预防故障的一项重要措施。
对于塔吊的液压系统、电器系统和动力系统等部分进行保养,检查设备状态和性能,及时更换损坏的部件。
塔吊维保方案范文塔吊是一种用于在建筑工地上搬运和吊装重物的机械设备,因其高度和复杂性而需要定期进行维护和保养。
塔吊维保方案是建筑工地管理团队的重要一环,它确保了塔吊的安全运行和延长使用寿命。
本文将介绍一个完整的塔吊维保方案,包括维护计划、维护内容和维护方法。
一、维护计划1.定期维护塔吊应该定期进行预防性维护,以发现潜在问题并确保其正常运行。
通常情况下,每隔3个月对塔吊进行一次维护是合理的。
2.紧急维护当塔吊出现意外故障或急需维修时,应立即进行紧急维护。
紧急维护可能需要随时进行,并需要迅速采取措施以保证工人的安全。
3.长期维护塔吊在使用过程中会出现一些潜在问题,例如磨损、腐蚀和疲劳等。
为了解决这些问题并延长塔吊的寿命,应定期进行长期维护。
通常情况下,每隔6个月对塔吊进行一次长期维护是合理的。
二、维护内容1.清洁和润滑定期清洁塔吊并润滑润滑部件是确保其正常运行的重要一环。
清洁可以去除积累的灰尘和污垢,润滑可以减少磨损和摩擦。
2.紧固件检查在每次维护中,需要检查和紧固塔吊上的紧固件,以确保其牢固。
如果发现任何松动的紧固件,应立即进行修复或更换。
3.平衡和校准塔吊的平衡和校准是确保其正常运行和吊装重物的关键。
在每次长期维护中,应进行平衡和校准的检查,并对其进行调整。
4.电气系统维护塔吊的电气系统是其重要的控制和操作系统,应定期进行检查和维护,确保其正常运行和安全性。
5.传感器和安全装置检查塔吊上的传感器和安全装置是确保其安全运行和工人安全的重要组成部分。
在每次维护中,应检查和测试这些传感器和安全装置,修复或更换任何损坏的部分。
三、维护方法1.预防性维护方法预防性维护包括定期清洁、润滑和紧固件检查。
清洁可以使用水和清洁剂进行,润滑可以使用专门的润滑油和脂进行。
在紧固件检查中,确定塔吊上的每个紧固件是否紧固,必要时进行修复或更换。
2.长期维护方法长期维护包括平衡和校准、电气系统维护和传感器安全装置检查。
平衡和校准可以使用特殊工具进行,电气系统维护可以使用电表和测试设备进行,传感器和安全装置检查可以使用手动操作或自动测试设备进行。
塔吊维修计划书1. 引言本维修计划书旨在制定塔吊的定期维修计划,以确保塔吊的正常运行和安全性。
塔吊作为建筑工地的重要工具,必须经常进行维护和保养,以防止发生事故和减少停工时间。
本计划书将明确维修的目标、范围、方法以及时间安排,以便进行有效的维修工作。
2. 维修目标维修目标是确保塔吊的安全运行以及延长其使用寿命。
具体目标如下:1.减少事故风险:通过定期维护和检查,发现并修复潜在的故障和问题,减少事故的发生概率;2.提高设备效率:定期维护可以保持设备的正常运行状态,减少故障和停工时间;3.延长使用寿命:定期维护不仅可以避免大规模故障,还能延长塔吊的使用寿命;4.降低维修成本:通过定期维护,可以及时发现小故障并进行修复,避免故障扩大导致的高维修成本。
3. 维修范围维修范围包括以下几个方面:1.机械部分:检查并保养塔吊的各个机械部件,如钢丝绳、滚轮、传动系统等;2.电气部分:检查并保养塔吊的电气系统,如电缆、开关、电机等;3.安全装置:检查并保养塔吊的安全装置,如限位器、重载保护器、风速监测器等;4.润滑部分:对塔吊的润滑系统进行检查和维护,确保各个润滑点正常工作;5.紧固部分:检查并紧固各个连接部位,如螺栓、销轴等。
4. 维修方法维修将采取以下方法进行:1.定期检查:每个月对塔吊进行一次全面的检查,包括机械部分、电气部分、安全装置、润滑部分以及紧固部分;2.预防性维护:定期更换和保养易损件,如钢丝绳、电缆、传动皮带等;3.故障修复:发现故障或问题时,及时调查原因并进行修复;4.日常保养:机械操作人员每天对塔吊进行简单的检查和保养,如清洁、润滑等;5.维修记录:详细记录每次维修的内容和维修日期,以便追踪设备的维修历史。
5. 维修时间安排维修的时间安排如下表所示:维修项目频率时间定期检查每月一次每月的第一个工作日预防性维护每季度一次每季度的第一个工作日故障修复随时发生发生故障后立即进行修复日常保养每天一次上、下班时进行简单的保养,共计15分钟维修记录更新每次维修后每次维修结束后更新记录6. 维修资源为了实施维修计划,我们将需要以下资源:1.专业技术人员:负责定期检查和故障修复;2.维修工具和设备:包括扳手、润滑油、电气测试仪等;3.维修记录表:用于记录每次维修的细节;4.维修材料:包括易损件、润滑剂等。
起重设备电气故障处理一、故障诊断电气故障是指起重设备在使用过程中,发生电路开路、短路、接触不良、电器元件损坏等问题而导致设备无法正常工作的情况。
为了快速准确地诊断电气故障,需要按照以下几个步骤进行操作。
1.检查供电电源:首先检查起重设备的电源电压和电流是否稳定,排除供电电源不稳定导致的故障。
2.检查电气回路:检查起重设备的电气回路是否存在开路、短路等问题。
可以通过使用万用表或电路测试仪等工具对电路进行电阻、电流和电压的测量,以判断电路是否正常。
3.检查接线端子:检查设备的接线端子是否接触不良,可能是由于接线端子松动或氧化导致的。
在检查时需要断开电源,对接线进行仔细检查。
4.检查电器元件:对于电气故障,还需要检查设备的电器元件是否正常工作。
例如,检查电容器、继电器、保险丝和断路器等元件是否损坏,如果发现损坏需要及时更换。
二、故障处理在诊断出电气故障后,需要根据具体情况采取相应的处理措施。
下面列举了一些常见的电气故障处理方法。
1.开路故障处理:如果发现设备出现电路开路的情况,首先需要检查设备的电源线是否断开或破损。
如果是电源线本身的问题,可以将其换新或修复。
如果电源线正常,那么可能是其他电器元件引起的开路故障,需要逐个检查并更换可能故障的元件。
2.短路故障处理:对于设备出现电路短路的情况,首先需要检查设备的接线端子是否露出金属,如果有,及时隔离或修复。
另外,还需要检查设备的电线是否短路,如果发现有电线间发生短路,需要及时更换短路的电线。
3.接触不良故障处理:当设备出现接触不良的情况时,需要检查设备的接线端子是否松动或氧化。
如果发现端子松动,需要重新拧紧;如果发现端子氧化,可以使用砂纸等适当工具进行擦拭。
同时,还需检查设备的插头和插座是否正常,如有问题需要修复或更换。
4.电器元件故障处理:当电器元件出现故障时,例如电容器损坏或继电器无法正常工作,需要及时更换损坏的元件。
在更换过程中,需要注意元件的规格和正确的连接方式。
塔吊倒塌事故原因及对策一、塔吊倒塌事故原因塔吊倒塌事故原因从大的方面看不外乎三个:一是塔吊安装与拆卸方面的问题,二是使用方面的问题,三是塔吊本身的质量问题。
(一)安装与拆卸方面问题造成事故的原因1.安装与拆卸队伍无资质,无证承揽拆装任务。
安装与拆卸单位人员、设备、技术等方面均不具备条件的要求,是导致事故重要原因。
2.安装与拆卸无方案、无安全技术交底,凭经验。
拆装单位不编制拆装方案,不进行安全技术交底,凭经验违章蛮干,是导致事故的直接原因。
3.安装与拆卸施工中违反拆装程序。
拆装单位在拆装过程中不按塔吊使用说明书中关于拆装的先后顺序进行拆装,不按拆装方案和安全技术交底要求作业,图省事,凭想象。
4.不办理拆装申请和验收手续。
塔吊使用单位和拆装单位不按规定办理拆装申请和验收手续,失去了政府主管部门把关的机会。
(二)使用方面问题造成事故的原因1.操作和指挥人员无证上岗。
塔吊司机和指挥人员未按规定经过专业培训取得资格证书上岗作业,不具备相应专业技能和知识。
2.操作和指挥人员违章操作,违章指挥。
如超载起吊、斜吊,在施工现场用塔吊吊住砼泵输送管打砼且随意回转等等。
3.操作人员对设备日常检查、保养不够,致使塔吊存在机械方面的安全隐患。
如对塔吊力矩限制器性能了解不够,对其是否真正起作用不清楚,致使在其失效的情况下,误以为其工作正常而导致事故。
忽视了人的因素,如在什么幅度、能够吊多重,心中无底或不明确。
4.对操作和指挥人员教育培训不够。
很多单位只做到了岗前培训,而忽视了对操作人员在操作技能和安全意识方面的持续培训和提高,忽视了对指挥人员的持续培训。
(三)塔吊产品本身质量问题造成事故的原因1.设计问题。
力矩限制器的设计存在缺陷,灵敏度较差;钢结构设计受力不合理,液压系统设计缺陷等等。
2.零配件问题。
力矩限制器元件质量问题钢结构所用钢材材质问题;液压系统元件质量问题等等。
3.制造问题3.1钢结构焊接达不到要求。
焊缝的高度不够,存在气孔、夹渣甚至虚焊等缺陷,特别是塔帽、大臂、平衡臂等部件上的重要连接部位存在焊接质量问题。
塔吊故障分析与检查及排除一、不能启动(全部不能工作)1、联动台必须都处于零档位,否则电控无法启动;2、检查座位下连接左右控制台的4#与8#的电缆是否脱落。
3、将FG、FH、FX、FU1、FU3、DL1、DL2等断路器闭合,否则本控制系统无法正常工作。
4、检查输入的三相电源的相序是否正确或是否断相,若相序不对或断钮,XBQ将处于保护状态(指示灯为红色),本系统无法启动。
若XBQ损坏,可更换之。
也可以将XBQ上方的8#、9#线短路接以备急用。
5、检查ZC线圈的接头(11#和M1#线)是否松动、脱落或线圈损坏。
6、检查停止按钮是否弹起,检查停止按钮上的连线是否脱落或对应的触头是否损坏。
二、动作失灵、动作混乱1、控制电缆进水或受潮,线间绝缘电阻降低而漏电。
2、接触器铁芯极面上因进有灰尘、污垢而粘滞,导致接触器断电不释放。
擦净铁芯上的污垢即可。
3、被人把线路混乱了,需重新理顺线路。
三、起升电路故障1、起升全不工作(1)、FG(主电机空气开关)跳闸,将FC合闸即可。
(2)、用下降一档来观察起升电机塔式起重机安拆施工方案和其刹车的推杆电机是否工作。
若刹车推杆电机不工作,或连线脱落。
或推杆电机损坏。
2、只能上升、不能下降(1)、看GFC是否吸合,若GFC不吸合,而Q6吸合则:○1GFC线圈烧坏(更换线圈或整台交流接触器)○2其线(31#、M1#)接触不良;若GFC和Q6都不吸合则进行下面的检查。
(2)、测量30#、31#线间电阻,若不为零则GZC上连接30#、31#线(ZC)的辅助触头不良,一般拆开维修即可恢复。
3、只能下降,不能上升(1)、检查是否超高、超重或超力距而处于保护状态。
超重和超力矩的判断:○1可通过观察操作台上的报警指示灯,○2、检查Q1或者Q3是否吸合,Q1吸合表示超最大重量而处于保护状态;Q3吸合则表示处于重量;较大,而处于不能起升且小车不能往前的保护状态。
超高的判断:使用起升机构下降,如果可以上升,则为超高保护状态. 以上措施如果还没有排除故障,就按下下步处理。
塔式起重机的检修与维护要点塔式起重机是一种常见的起重设备,广泛应用于建筑工地和工业领域。
为了确保塔式起重机的安全运行和延长其使用寿命,定期的检修与维护工作是十分必要的。
本文将就塔式起重机的检修与维护要点进行论述,以提供相关工作的指导和参考。
一、日常检查与维护1.1 定期检查:定期对塔式起重机进行全面的检查,包括各部件的连接、紧固件和支撑结构的稳固性等方面。
特别要注意塔式起重机的立杆、横杆和起吊臂等结构件的安装情况,确保其稳定可靠。
1.2 润滑与清洁:定期对塔式起重机的润滑点进行润滑,并清洁机身表面和各部件,确保机器的正常运行和使用寿命。
1.3 电气系统检查:定期检查起重机的电气系统,包括电缆、接线端子和电气部件的磨损情况,确保电气系统的安全可靠性。
同时,注意清理电气系统周围的灰尘和杂物,以防止电气故障的发生。
二、塔式起重机的定期维护2.1 维护计划制定:针对塔式起重机的使用情况,制定合理的维护计划。
按照维护计划进行定期的维护工作,包括润滑、更换易损件等。
2.2 升降机构维护:定期对塔式起重机的升降机构进行检查和维护。
包括对升降绳、滚筒、滑轮等部件的清洁、润滑和更换工作。
2.3 回转机构维护:定期对塔式起重机的回转机构进行检查和维护。
包括对回转轴承、齿轮、制动器等部件的清洁、润滑和更换工作。
2.4 电气系统维护:定期对塔式起重机的电气系统进行检查和维护。
包括对电缆、开关、保护器等的清洁、检修和更换工作。
2.5 防倾倒装置维护:定期对塔式起重机的防倾倒装置进行检查和维护。
确保起重机的稳定性和安全性。
三、特殊情况下的维护工作3.1 天气变化时的维护:在恶劣气候条件下,如大风、冰雪、暴雨等,要加强对塔式起重机的维护工作。
特别要关注塔吊的稳定性,及时采取相应的防护措施。
3.2 受损部件的维修:对于发现的受损部件,要及时进行维修或更换。
严禁使用有磨损、断裂等问题的部件,以免引发安全事故。
3.3 事故后的维护:如果发生事故或故障,要及时检查起重机的所有部位,并进行维护和修复。

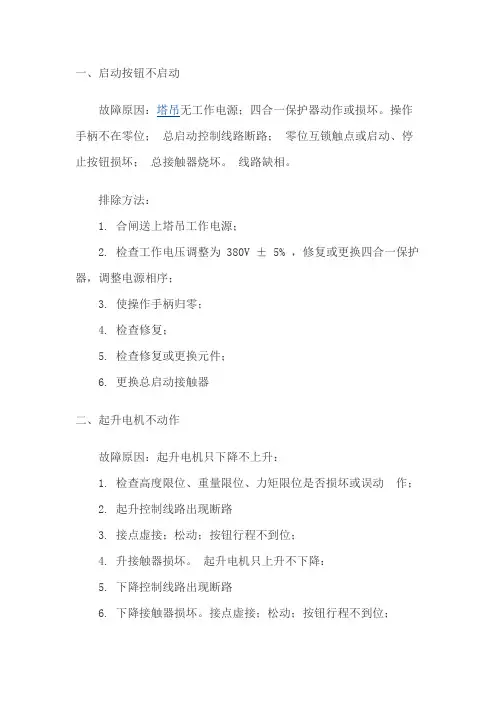

一、启动按钮不启动
故障原因:塔吊无工作电源;四合一保护器动作或损坏。
操作手柄不在零位;总启动控制线路断路;零位互锁触点或启动、停止按钮损坏;总接触器烧坏。
线路缺相。
排除方法:
1. 合闸送上塔吊工作电源;
2. 检查工作电压调整为 380V ± 5% ,修复或更换四合一保护器,调整电源相序;
3. 使操作手柄归零;
4. 检查修复;
5. 检查修复或更换元件;
6. 更换总启动接触器
二、起升电机不动作
故障原因:起升电机只下降不上升:
1. 检查高度限位、重量限位、力矩限位是否损坏或误动作;
2. 起升控制线路出现断路
3. 接点虚接;松动;按钮行程不到位;
4. 升接触器损坏。
起升电机只上升不下降:
5. 下降控制线路出现断路
6. 下降接触器损坏。
接点虚接;松动;按钮行程不到位;。
引言:塔吊是一种重型起重机械,广泛应用于建筑施工和工业领域。
它具有高度、起重力大的特点,可以有效地完成大量的起重作业。
本文将提供塔吊的全套资料,包括塔吊的构造和工作原理、安全操作规程、维护保养指南以及最新的技术发展等方面的内容。
概述:塔吊是由铁塔、起重臂、起重钩、液压机构、驱动机构等组成的机械设备。
它通过液压或电动机驱动,能够在一定范围内完成多种起重作业任务。
塔吊具有结构牢固、操作灵活、起重能力强等优点,被广泛应用于高层建筑、桥梁和船舶制造等领域。
正文内容:1.塔吊的构造和工作原理1.1.塔吊的基本构造1.2.铁塔和起重臂的功能和特点1.3.液压机构和驱动机构的工作原理1.4.起重钩和配重系统的设计和运作原理1.5.安装和拆卸塔吊的步骤和要点2.塔吊的安全操作规程2.1.操作人员的资质要求与技术培训2.2.塔吊的安全操作规定和注意事项2.3.现场作业环境的评估和预防措施2.4.塔吊的载荷限制和操作限制2.5.紧急情况下的应急处理和安全疏散程序3.塔吊的维护保养指南3.1.定期巡检和保养的重要性3.2.零部件的检查、更换和润滑3.3.塔吊的电气系统维护和检修3.4.钢丝绳和液压系统的维护管理3.5.遇到故障时的排除方法和维修程序4.塔吊的技术发展与创新4.1.智能化控制系统的应用和优势4.2.新型材料在塔吊中的应用4.3.网络监控和数据分析技术的发展4.4.安全防护装置的改进与创新4.5.环保节能技术在塔吊中的应用5.塔吊行业的发展趋势与前景5.1.建筑工程市场的发展前景5.2.塔吊智能化技术的应用前景5.3.塔吊安全控制与监测技术的发展趋势5.4.绿色环保和节能减排的需求与发展5.5.塔吊行业的未来挑战与发展方向总结:本文提供了关于塔吊的全套资料,包括其构造和工作原理、安全操作规程、维护保养指南以及最新的技术发展与应用前景。
通过本文,读者可以了解塔吊的基本原理和结构,掌握塔吊的安全操作规程和维护保养方法,了解塔吊行业的最新技术发展趋势,为工作提供参考和指导。
塔吊常见故障的紧急处理方法塔吊在作业过程中经常会遇到各种不同的故障,如果我们对这些故障紧急处理方法不是很了解,就没有办法及时处理,这样不仅浪费了时间,也降低了工作效率。
下面小编就给大家介绍一下塔吊有哪些常见的故障以及不同故障的解决办法,希望能对您有一定的帮助:1、塔吊基础下沉、倾斜出现这种情况的应急措施:(1)应立即停止作业,并将回转机构锁住,限制其转动。
(2)根据情况设置地锚,控制塔吊的倾斜。
2、塔吊平衡臂、起重臂折臂出现这种情况的应急措施:(1)塔吊不能做任何动作。
(2)按照抢险方案,根据情况采用焊接等手段,将塔吊结构加固,或用连接方法将塔吊结构与其它物体连接,防止塔吊倾翻和在拆除过程中发生意外。
(3)用2-3台适量吨位起重机,一台锁起重臂,一台锁平衡臂。
其中一台在拆臂时起平衡力矩作用,防止因力的突然变化而造成倾翻。
3、锚固系统险情出现这种情况的应急措施:(1)将塔式平衡臂对应到建筑物,转臂过程要平稳并锁住。
(2)将塔吊锚固系统加固。
(3)如需更换锚固系统部件,先将塔机降至规定高度后,再行更换部件。
4、塔吊倾翻出现这种情况应急措施:(1)采取焊接、连接方法,在不破坏失稳受力情况下增加平衡力矩,控制险情发展。
(2)选用适量吨位起重机按照抢险方案将塔吊拆除,变形部件用气焊割开或调整。
5、塔身结构变形、断裂、开焊出现这种情况的应急措施:(1)将塔式平衡臂对应到变形部位,转臂过程要平稳并锁住。
(2)根据情况采用焊接等手段,将塔吊结构变形或断裂、开焊部位加固(3)落塔更换损坏结构。
塔吊一出事故就是大事故,操作人员应时刻保持警惕,由专人操作。
应有计划地对司机、安拆、维修人员进行技术和安全培训。
使其了解起重设备的结构和工作原理,熟知安全操作规程并严格执行持证上岗。
严格按要求操作、严禁违章超载作业。

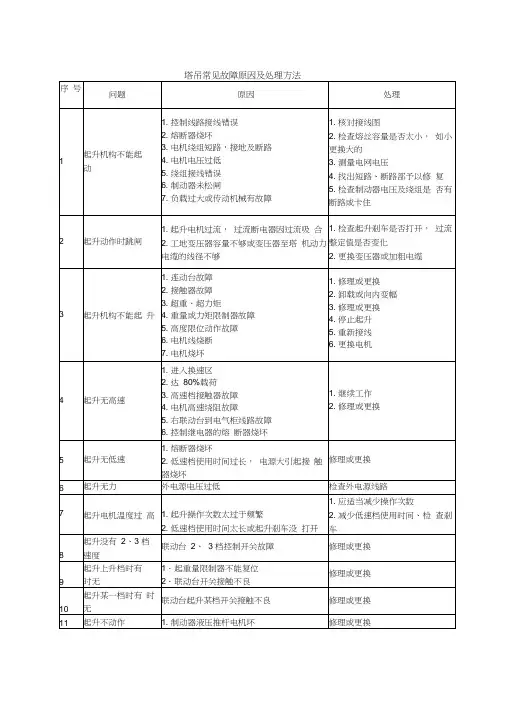

塔吊常见故障原因及处理方法Tower ___Tower ___。
and they are subject to us problems due to their complex structure and frequent use。
Here are some common faults and their handling methods:Problem Cause Handling1.Control circuit wiring error Check wiring diagram2.Fuse burned out Check fuse capacity and replace with a larger one if necessary3.Motor winding short circuit。
___4.Low motor voltage Measure power grid voltage5.Winding ___6.Brake not released Check if the lifting brake is open and if the ___7.___8.Lifting mechanism ___9.Lifting mechanism cannot lift 1.Linkage table failure2.Contactor failure3.Overload or over-torque4.Weight or torque limiter failure5.Height limit switch failure6.Motor wire burned7.Motor burned 1.Enter the speed changing area 2.Reach 80% load 3.High-speed gear contactor failure 4.High-___ relay fuse burned out10.No low-speed lifting 1.Fuse burned out 2.Low-speed gear used for too long。
塔吊保养及维修方案塔吊的保养及维修1、塔吊保养1.1、每位塔吊机械操作工,对自己所操作的机械性能,要了如指掌,这样操作起来就会得心应手,不耽误工程施工。
1.2、每天上下班之前都必须对塔吊进行自行检查一遍,上下班换班人员形成交接检制度,并做好每天机械正常运转记录.1。
3、每周一次的对塔吊齿轮进行加润滑油,对塔吊的钢丝绳进行检查,对绕钢丝绳的卷扬机加润滑油。
1。
4、正常情况下每个月的最后一天,对各台塔吊进行一次各部件保养,并认真做好保养前及保养后机械性能状态。
2、塔吊的维修2。
1、每位塔吊机械操作工,不仅具备开塔吊技术,而且具备对塔吊正常的维修技术。
2.2、每天上下班前都必须对塔吊进行最基本的检查与维修,并认真做好维修记录,确保塔吊的正常运转是每位塔吊操作工应尽的责任。
2.3、每周一次对塔吊进行小型保养及维修,并做好正常运转记录。
2。
4、每月一次对塔吊进行大型保养及维修,并做好维修记录,记录塔吊在维修保养前和在维修保养后的工作状态。
塔机的操作维护1、机操人员必须持证上岗,熟悉机械的保养和安全操作规程,无关人员未经许可不得攀登塔机。
2、塔机的正常工作气温为—20~+40℃,风速低于13m/s。
3、塔机每次转场安装使用都必须进行空载、静载实验,动载实验。
静载实验吊重为额定荷载的125%,动在实验吊重为额定载荷的110%。
4、夜间工作时,除塔机本身自有的照明外,施工现场应有充足的照明设备。
5、塔吊的操作必须落实三顶制度,司机的操作按塔机操作规程严格执行。
处理电气故障时,须有维修人员两人以上。
6、司机应高度集中注意力,避免塔机相互碰撞,注意塔机周围的建筑物。
7、塔机应当经常检查、维护、保养,传动部件应有足够的润滑油,对易损件应经常检查、维修或更换,对连接螺栓,特别是经常振动的零件,应检查是否松动,如有松动则必须及时拧紧.8、检查和调整制动瓦和制动轮的间隙,保证制动灵敏可靠,其间隙在0。
5~1mm之间,摩擦面上不应有油污等污物。
