建筑图纸上的符号字母所代表的意思

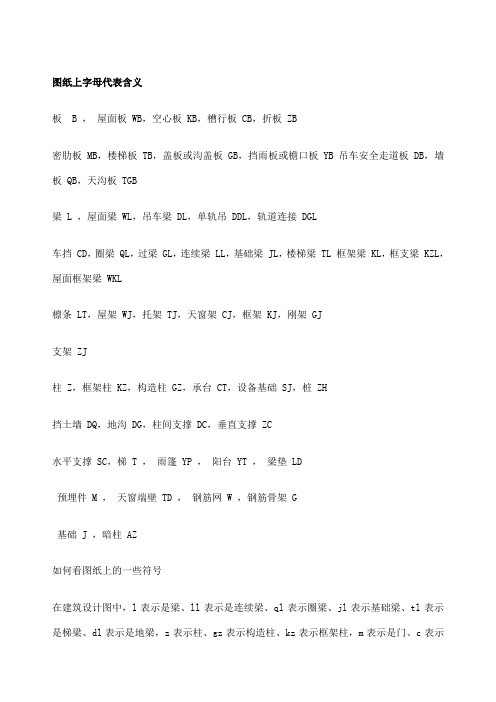

图纸上字母代表含义板 B ，屋面板 WB，空心板 KB，槽行板 CB，折板 ZB密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB吊车安全走道板 DB，墙板 QB，天沟板 TGB梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁 KL，框支梁 KZL，屋面框架梁 WKL檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ支架 ZJ柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC水平支撑 SC，梯 T ，雨篷 YP ，阳台 YT ，梁垫 LD预埋件 M ，天窗端壁 TD ，钢筋网 W ，钢筋骨架 G基础 J ，暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
建筑图纸上所有符号、字母所代表地含义

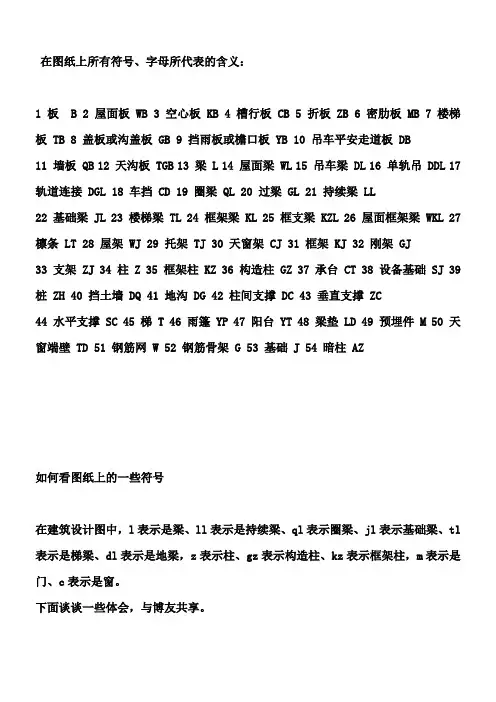

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
建筑图纸上所有符号字母所代表的含义
在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车平安走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 持续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是持续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些体会，与博友共享。
一、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
二、建筑设计图纸中，长度一样以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采纳的做法。
没有打勾的，非该设计所采纳的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
建筑图纸上的符号字母所代表的意思
图纸上字母代表含义板 B ，屋面板WB，空心板KB，槽行板CB，折板ZB密肋板MB，楼梯板TB，盖板或沟盖板GB，挡雨板或檐口板YB吊车安全走道板DB，墙板QB，天沟板TGB梁L ，屋面梁WL，吊车梁DL，单轨吊DDL，轨道连接DGL车挡CD，圈梁QL，过梁GL，连续梁LL，基础梁JL，楼梯梁TL 框架梁KL，框支梁KZL，屋面框架梁WKL檩条LT，屋架WJ，托架TJ，天窗架CJ，框架KJ，刚架GJ支架ZJ柱Z，框架柱KZ，构造柱GZ，承台CT，设备基础SJ，桩ZH挡土墙DQ，地沟DG，柱间支撑DC，垂直支撑ZC水平支撑SC，梯T ，雨篷YP ，阳台YT ，梁垫LD预埋件M ，天窗端壁TD ，钢筋网W ，钢筋骨架G基础J ，暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
建筑图纸上所有符号、字母所代表的含义
建筑图纸上所有符号、字母所代表的含义————————————————————————————————作者：————————————————————————————————日期：ﻩ在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KＢ4 槽行板CB 5折板ZB 6 密肋板ＭＢ7 楼梯板TB 8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11墙板QＢ12 天沟板TGB 13 梁Ｌ1４屋面梁WL １5 吊车梁DL １6单轨吊ＤDL 1７轨道连接DGＬ1８车挡CＤ1９圈梁QＬ20过梁GL2１连续梁LL22 基础梁JL 23 楼梯梁TＬ2４框架梁KL 25框支梁KZL 2６屋面框架梁WKL27 檩条ＬT 28 屋架WJ 29 托架ＴJ 30 天窗架ＣJ 31 框架ＫJ 3２刚架GJ33 支架ZJ34 柱Ｚ３5 框架柱ＫZ 3６构造柱GZ 37 承台ＣT ３8 设备基础SＪ39 桩ＺＨ40 挡土墙DQ ４1 地沟DG 4２柱间支撑DC 43 垂直支撑ＺC44 水平支撑ＳC 45 梯Ｔ４6雨篷YP 47 阳台YT ４8 梁垫LD4９预埋件Ｍ５０天窗端壁ＴD 51钢筋网W 5２钢筋骨架G ５3 基础Ｊ５４暗柱AＺ如何看图纸上的一些符号在建筑设计图中,ｌ表示是梁、lｌ表示是连续梁、ｑｌ表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，ｚ表示柱、gｚ表示构造柱、ｋz表示框架柱,m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名，并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mｍ为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl（24040０)配4φ16络φ6＠２0０箍。
建筑图纸上的符号字母所代表的意思
图纸上字母代表含义板 B ，屋面板WB，空心板KB，槽行板CB，折板ZB密肋板MB，楼梯板TB，盖板或沟盖板GB，挡雨板或檐口板YB 吊车安全走道板DB，墙板QB，天沟板TGB梁L ，屋面梁WL，吊车梁DL，单轨吊DDL，轨道连接DGL 车挡CD，圈梁QL，过梁GL，连续梁LL，基础梁JL，楼梯梁TL 框架梁KL，框支梁KZL，屋面框架梁WKL檩条LT，屋架WJ，托架TJ，天窗架CJ，框架KJ，刚架GJ支架ZJ柱Z，框架柱KZ，构造柱GZ，承台CT，设备基础SJ，桩ZH挡土墙DQ，地沟DG，柱间支撑DC，垂直支撑ZC水平支撑SC，梯T ，雨篷YP ，阳台YT ，梁垫LD预埋件M ，天窗端壁TD ，钢筋网W ，钢筋骨架G基础J ，暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
史上最全的建筑符号及含义
史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。
- 建筑轮廓: 标志建筑物的外形。
- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。
- 虚线: 表示非承重墙或隔断墙。
- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。
- 双向箭头: 表示门或窗户的双向开启。
- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影，如柱子、梁等。
2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。
- 单实线的矩形: 表示门。
- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。
- 空心圆: 表示非承重柱。
- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。
3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。
- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域，如混凝土、砖墙等。
- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。
4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。
- 插座图标: 表示插座。
- 线段表示电线线段表示电线- 实线: 表示电源线。
- 虚线: 表示普通电线。
- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。
以上是建筑设计中常见的符号及其含义，希望对您有所帮助。
*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。
*。
建筑图纸上所有符号、字母所代表的含义之欧阳学文创作
在图纸上所有符号、字母所代表的含义：欧阳学文1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz 表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
建筑图符号大全
建筑图符号大全1. 建筑平面图符号1.1 墙体符号墙体符号在建筑平面图中用于表示不同类型的墙体。
常见的墙体符号包括：•直线：表示实心墙体；•破折号：表示轻体墙或分隔墙；•点线：表示无承重墙或隔墙。
1.2 门窗符号门窗符号用于表示建筑平面图中的门和窗户。
常见的门窗符号包括：•矩形：表示门或窗户；•箭头：指示门或窗户的开启方向；•斜线：表示可开启的门或窗户。
1.3 家具符号家具符号用于表示建筑平面图中的家具和设备。
常见的家具符号包括：•床：表示卧室中的床；•桌子：表示办公室或会议室中的桌子；•椅子：表示办公室或会议室中的椅子；•灯：表示室内照明设备。
2. 建筑立面图符号2.1 立面符号立面符号用于表示建筑立面图中的各种构件和物体。
常见的立面符号包括：•矩形：表示建筑的外立面；•窗户符号：表示建筑立面中的窗户；•门符号：表示建筑立面中的门；•竖线：表示建筑立面中的结构柱。
2.2 填充符号填充符号用于表示建筑立面图中的材料和纹理。
常见的填充符号包括：•点线：表示砖墙的纹理；•斜线：表示木材或地板的纹理；•虚线：表示玻璃的纹理。
3. 建筑剖面图符号3.1 剖面符号剖面符号用于表示建筑剖面图中的各种构件和物体。
常见的剖面符号包括：•直线：表示建筑剖面的切口线；•弧线：表示建筑剖面的圆形或曲线构件；•箭头：指示建筑剖面的上下方向。
3.2 标注符号标注符号用于表示建筑剖面图中的尺寸和注释。
常见的标注符号包括：•横线和竖线：表示建筑尺寸的水平和垂直标注线；•数字：表示建筑尺寸的具体数值；•文字：表示建筑剖面的注释说明。
4. 建筑平面图缩写建筑平面图中常用的缩写符号包括：•LR：Living Room（客厅）；•BR：Bedroom（卧室）；•KT：Kitchen（厨房）；•WC：Water Closet（卫生间）；•FF：Finished Floor（室内地面）；•CL：Center Line（中心线）。
5. 建筑流程图符号建筑流程图中常用的符号包括：•矩形：表示流程的开始和结束节点；•箭头：表示流程的顺序和方向；•菱形：表示流程的决策节点；•圆角矩形：表示流程的活动节点。
建筑图纸上所有符号、字母所代表的含义
在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10 吊车安全走道板DB11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL16单轨吊DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43 垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫LD49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200 箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

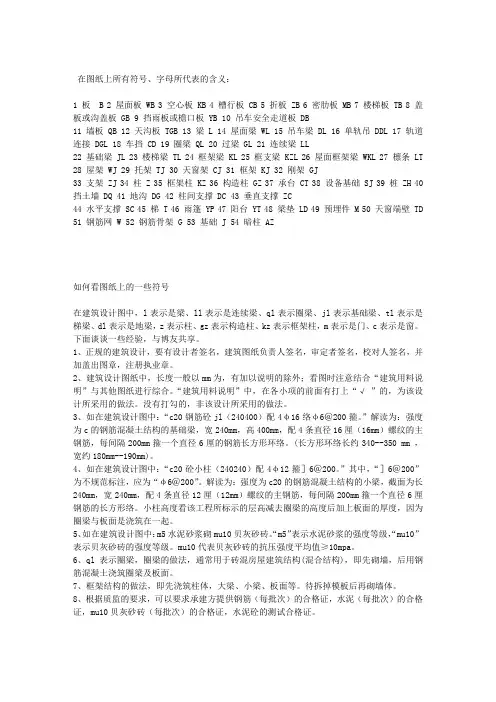

在图纸上所有符号、字母所代表的含义：令狐采学1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车平安走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。
没有打勾的，非该设计所采取的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340350 mm ，宽约180mm190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘钢筋的长方形络。
小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。
“m5”暗示水泥砂浆的强度品级，“mu10”暗示贝灰砂砖的强度品级。
mu10代表贝灰砂砖的抗压强度平均值≥10mpa。
6、ql暗示圈梁，圈梁的做法，通经常使用于砖混衡宇建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。
7、框架结构的做法，即先浇筑柱体，年夜梁、小梁、板面等。
待拆失落模板后再砌墙体。
8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。
建筑图纸家建筑图纸符号一、箍筋暗示办法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时暗示办法：⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋暗示办法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍。
⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插。
三、梁腰中钢筋暗示办法：⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋暗示办法：（标在梁的下部）⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（3）/ 5Φ25 暗示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长安插。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 暗示框架梁7，有三跨，断面宽300，高700。
Y500×250 暗示梁下加腋，宽500，高250。
N4Φ18 暗示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 暗示箍筋和架立筋。
0.100 暗示梁上皮标高。
钢筋混凝土粘结锚固能力可以由四种途径获得：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。
②混凝土收缩，将钢筋紧紧握固而产生摩擦力。
③钢筋概略凹凸不服与混凝土之间产生的机械咬合作用，也称咬合力。
④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
为了呵护钢筋、防腐化、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有呵护层（图 3.3.3）。
根据钢筋混凝土结构设计规范规定，梁、柱的呵护层最小厚度为25mm，板和墙的呵护层厚度为10～15mm。
正筋就是正弯矩筋,简单的说,就是对受弯构件来说,如梁板等,下部受拉的部位的钢筋,对连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采取搭接连接形式，包管梁各个部位的这个部分钢筋都能阐扬其抗拉强度，并且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不修改直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
一般结构构件受力弯矩分正弯矩和负弯矩,抵当负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，年夜家也习惯地称之为上部钢筋。
至于端支座负筋，中间支座负筋就是两真个和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵当板的负弯矩，也可以叫板负筋现在板中差未几都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的不合也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁接受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。
主要作用是：由于梁的某部受到年夜的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的资料阐扬各自的作用而设置的，主要安插在剪力有年夜幅突变部位，避免该部位产生过年夜的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋。
“腹筋” 作用：梁的抗扭它在设计上属构造配筋，即力学上不必设计计算具体力的年夜小，按国家设计规范的构造要求查得此数据。
当梁高年夜到一定要求时，就得加设腰筋，按几多、加多年夜规格按构造要求规范查得。
1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵当负弯矩而设置的钢筋就叫负弯矩筋，在工地上经常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的处所，也就是楼板“生根”的处所，在这个处所，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋2、依据GB50010,在温度,收缩应力较年夜的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概略安插温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通安插,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固箍筋肢数区分（单肢箍、双肢箍、四肢箍等）箍筋的作用主要是用来满足斜截面抗剪强度，并联结受力主筋和受压区混凝土使其共同工作，另外，用来固定主钢筋的位置而使构件（梁或者柱）内各种钢筋构成钢筋骨架的钢筋。
罕见的箍筋有单肢箍筋（又叫拉钩）、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、异形箍筋、圆形箍筋和螺旋箍筋（经常使用于桩）等。
拉钩在钢筋工程中，以梁断面钢筋为例，箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍，闭合矩形的箍筋因为有两个立边，称为双肢箍，由两个双肢箍筋组合而成的一组箍筋称为四肢箍，除此而外，还有用3个双肢箍组成的六肢箍等等。
一个成方形的箍筋就是叫双肢箍！两个成方形的箍筋并立使用就叫四肢箍！三个成方形的箍筋并立使用就叫六肢箍！以此类推……如果里面用拉钩的话，就有可能成了三肢箍，五肢箍等等！把梁剖断看，看到2根箍筋就是双肢箍，看到4根钢筋就是四肢箍。
