20米预应力空心小箱梁张拉伸长量计算一、钢绞线张拉控制力计算边跨：N1=N2=N3=5×(1860×0.75×140)=976.5KN中跨：N1=N3=4×（1860×0.75×140)=781.2 KNN2=5×（1860×0.75×140)=976.5 KN二、钢绞线伸长量计算已知θ1=(2×3.14)÷180=0.035θ2=θ3=（6×3.14）÷180=0.1047E=2.0×105Mpa A=140mm2U=0.17 K=0.0015边跨：N1 L ab=2.198+(0.05+0.35+0.025)=2.198+0.425=2.623mL bc=1.047mm L CD=5.256+1.237=6.493m§=0.75×1860×140=195.3KNAB段：Pq=195.3×5=976.5KNPz=976.5×e-（0.0015×2.623+0.17×0）=974.35KNPp=Pq×(1-e-（KX+UQ）)/(KX+UQ)=(Pq+ Pz)/2=(976.5+974.35)/2=975.42KN △L1=Pp*L/(A×E)=975.42×2.623/(5×140×200)×1000=18.34mmBC段：Pq=974.35KNPz=974.35×e-（0.0015×1.047+0.17×0.035）=967.05KNPp=（974.35+967.05）÷2=970.7KN△L2=Pp*L/(A×E)=970.7×1.047÷(5×140×200)×1000=7.26mmCD段：Pq=967.05KNPz=967.05×e-（0.0015×6.493+0.17×0）=957.68KNPp=（967.05+957.68）÷2=962.37KN△L3= 962.37×6.493÷(5×140×200)×1000=44.63mm则总伸长值为：L=（△L1+△L2+△L3）×2=(18.34+7.26+44.63)×2=140.46mmN2L ab=2.637+0.425=3.062m L bc=3.142m L cd=2.716+1.237=3.953mAB段：Pq=195.3×5=976.5KNPz=976.5×e-（0.0015*3.062+0.17*0）=972.03KNPp=(976.5+972.03)÷2=974.27KN△L1=Pp*L/(A*E)=974.27×3.062/(5×140×200)×1000=21.31mmBC段：Pq=Pzab=972.03KN Pz=972.03×e-（0.0015×3.142+0.17×0.1047）=955.14KN Pp=（972.03+955.14）÷2=963.59KN△L2= 963.59×3.142÷(5×140×200)×1000=21.63mmCD段：Pq=955.14KNPz=955.14×e-（0.0015×3.953+0.17×0）=950.74KNPp=（955.14+950.74）÷2=952.94KN△L3= 952.94×3.953÷(5×140×200)×1000=26.91mm则总伸长值为：L=（△L1+△L2+△L3）×2=(21.31+21.63+26.91)×2=139.7mm N3L ab=5.077+0.425=5.502m L bc=3.142m L cd=0.29+1.237=1.527mAB段：Pq=195.3×5=976.5KNPz=976.5×e-（0.0015×5.502+0.17×0.1047）=951.39KNPp=(976.5+951.39)÷2=963.95KN△L1= 963.95×5.502÷(5×140×200)×1000=37.88mmBC段：Pq=Pzab=951.39KNPz=951.39×e-（0.0015×3.142+0.17×0.1047）=934.86KNPp=（951.39+934.86）÷2=943.13KN△L2= 943.13×3.142÷(5×140×200)×1000=21.17mmCD段：Pq=934.86KNPz=934.86×e-（0.0015×1.527+0.17×0）=933.19KNPp=（934.86+933.19）÷2=934.03KN△L3= 934.03×1.527÷(5×140×200)×1000=10.19mm则总伸长值为：L=（△L1+△L2+△L3）×2=(37.88+21.17+10.19)×2=138.48mm中跨:N1L ab=2.198+(0.05+0.35+0.025)=2.198+0.425=2.623mL bc=1.047m L cd=5.256+1.194=6.45mAB段：Pq=4×（1860×0.75×140)=781.2 KNPz=781.2×e-（0.0015×2.623+17×0）=778.81KNPp=(781.2+778.81)÷2=780.01KN△L1= 780.01×2.623÷(4×140×200)×1000=18.27mmBC段：Pq=778.81KNPz=778.81×e-（0.0015×1.047+0.17×0.1047）=767.15KNPp=（778.81+767.15）÷2=772.98KN△L2 =772.98×1.047÷(4×140×200)×1000=7.23mmCD段：Pq=767.15KNPz=767.15×e-（0.0015×6.45+0.17×0）=761.39KNPp=（767.15+761.39）÷2=764.27KN△L3=764.27×6.45÷(4×140×200)×1000=44.01mm则总伸长值为：L=（△L1+△L2+△L3）×2=(18.27+7.23+44.01)×2=139.02mm N2L ab=2.637+0.425=3.062m L bc=3.142m L cd=2.716+1.194=3.91mAB段：Pq=195.3×5=976.5KNPz=976.5×e-（0.0015×3.062+0.17×0）=972.03KNPp=(976.5+972.03)÷2=974.27KN△L1 =974.27×3.062÷(5×140×200)×1000=21.31mmBC段：Pq =972.03KNPz=972.03×e-（0.0015×3.142+0.17×0.1047）=955.14KNPp=（972.03+955.14）÷2=963.59KN△L2= 963.59×3.142÷(5×140×200)×1000=21.63mmCD段：Pq=955.14KNPz=955.14×e-（0.0015×3.91+0.17×0）=950.81KN△L3= 950.81×3.91÷(5×140×200)×1000=26.55mm则总伸长值为：L=（△L1+△L2+△L3）×2=(21.31+21.63+26.55)×2=138.98mm N3L ab=5.077+0.425=5.502mm L bc=3.142mm L cd=0.29+1.194=1.484mmAB段：Pq=4×（1860×0.75×140)=781.2 KNPz=781.2×e-（0.0015×5.502+0.17×0）=774.78KNPp=(981.2+774.78)÷2=777.99KN△L1= 777.99×5.502÷(4×140×200)×1000=38.22mmBC段：Pq =774.78KNPz=774.78×e-（0.0015×3.142+0.17×0.1047）=757.53KNPp=（774.78+757.53）÷2=766.16KN△L2= 766.16×3.142÷(4×140×200)×1000=21.49mmCD段：Pq=757.53KNPz=757.53×e-（0.0015×1.484+0.17×0）=755.85KNPp=（757.53+755.85）÷2=756.69KN△L3= 756.69×1.484÷(4×140×200)×1000=10.03mm则总伸长值为：L=（△L1+△L2+△L3）×2=(38.22+21.49+10.03)×2=139.48mm设计控制张拉力及伸长量一览表实际计算控制张拉力及伸长量一览表。

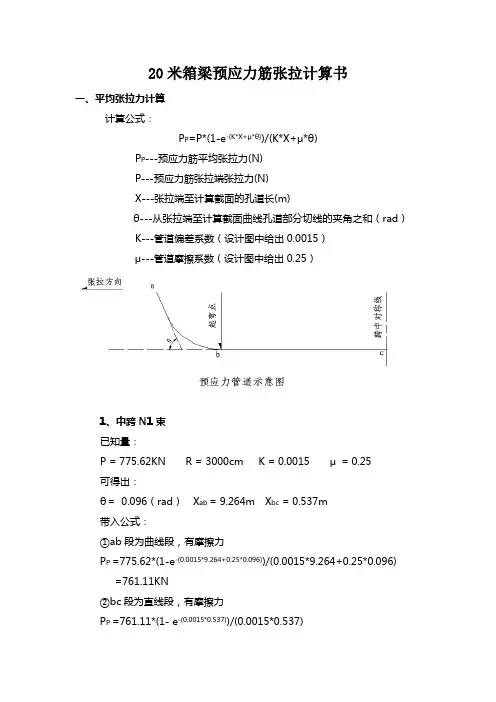

20米箱梁预应力筋张拉计算书一、平均张拉力计算计算公式：PP=P*(1-e-(K*X+μ*θ))/(K*X+μ*θ)PP---预应力筋平均张拉力(N)P---预应力筋张拉端张拉力(N)X---张拉端至计算截面的孔道长(m)θ---从张拉端至计算截面曲线孔道部分切线的夹角之和（rad） K---管道偏差系数（设计图中给出0.0015）μ---管道摩擦系数（设计图中给出0.25）1、中跨N1束已知量：P = 775.62KN R = 3000cm K = 0.0015 μ = 0.25可得出：θ＝ 0.096（rad） Xab = 9.264m Xbc= 0.537m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*9.264+0.25*0.096))/(0.0015*9.264+0.25*0.096) =761.11KN②bc段为直线段，有摩擦力PP=761.11*(1- e-(0.0015*0.537))/(0.0015*0.537)=760.8 KN2、中跨N2束已知量：P = 581.72KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.096（rad） Xab =7.803m Xbc= 2.015m带入公式：①ab段为曲线段，有摩擦力PP=581.72*(1-e-(0.0015*7.803+0.25*0.096))/(0.0015*7.803+0.25*0.096) =571.45KN②bc段为直线段，有摩擦力PP=571.45*(1- e-(0.0015*2.015))/(0.0015*2.015)=570.59KN3、中跨N3束已知量：P= 581.7KN R = 3000cm K = 0.0015 μ = 0.25可得出：θ＝ 0.024（rad） Xab = 1.800m Xbc=7.901m带入公式：①ab段为曲线段，有摩擦力PP=581.7*(1-e-(0.0015*1.8+0.25*0.024))/(0.0015*1.8+0.25*0.024) =579.16KN②bc段为直线段，有摩擦力PP=579.16*(1- e-(0.0015*7.901))/(0.0015*7.901)=575.74KN4、边跨非连续端N1束已知量：P=775.62KN R=3000cm K=0.0015 μ=0.25可得出：θ＝ 0.096 （rad） Xab = 7.699m Xbc= 2.128m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*7.698+0.25*0.096))/(0.0015*7.698+0.25*0.096) = 762.0KN②bc段为直线段，有摩擦力PP= 762.0*(1-e-(0.0015*2.128))/(0.0015*2.128)= 760.78KN5、边跨非连续端N2束已知量：P= 775.62KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.096 （rad） Xab = 6.238m Xbc= 3.582 m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*6.238+0.25*0.096))/(0.0015*6.238+0.25*0.096) =762.83KN②bc段为直线段，有摩擦力PP= 762.83*(1-e-(0.0015*3.582))/(0.0015*3.582)= 760.78KN6、边跨非连续端N3束已知量：P= 775.62KN R = 3000cm K = 0.0015 μ = 0.25 可得出：θ＝ 0.024（rad） Xab =1.799m Xbc=8.001m带入公式：①ab段为曲线段，有摩擦力PP=775.62*(1-e-(0.0015*1.799+0.25*0.096))/(0.0015*1.799+0.25*0.096) =772.21KN②bc段为直线段，有摩擦力PP= 772.21*(1-e-(0.0015*8.001))/(0.0015*8.001) = 767.6KN二、理论伸长值计算计算公式：ΔL = PP * L/(AP* EP)ΔL --- 预应力筋的理论伸长值（mm）PP--- 预应力的平均张拉力（N）L --- 预应力筋的长度（mm）AP--- 预应力筋的截面面积（139mm2/根）EP--- 预应力筋的弹性模量（设计图给出值为195000N/mm2）考虑锚具变形及钢筋回缩量 --- 6 mm1、中跨N1束①ab段：ΔLab=761.1*103*9.264/(139*4*195)=65.0(mm)②bc段：ΔLbc=760.8*103*0.537/(139*4*195)=3.8(mm)ΔL=ΔLab +ΔLbc=68.8(mm)2、中跨N2束①ab段：ΔLab=571.4*103*7.803/(139*3*195)=54.8(mm)②bc段：ΔLbc=570.5*103*2.015/(139*3*195)=14.1(mm)ΔL=ΔLab +ΔLbc=68.98(mm)3、中跨N3束①ab段：ΔLab=579.2*103*1.8/(139*3*195)=12.8(mm)②bc段：ΔLbc=575.8*103*7.901/(139*3*195)=55.9(mm)ΔL=ΔLab +ΔLbc=68.7(mm)4、边跨N1束①ab段：ΔLab=762.0*103*7.698/(139*4*195)=54.11(mm)②bc段：ΔLbc=760.8*103*2.128/(139*4*195)=14.93(mm)ΔL=ΔLab +ΔLbc=69.04(mm)5、边跨N2束①ab段：ΔLab=762.8*103*6.238/(139*4*195)=43.89(mm)②bc段：ΔLbc=760.8*103*3.582/(139*4*195)=25.13(mm)ΔL=ΔLab +ΔLbc=69.02(mm)6、边跨N3束①ab段：ΔLab=765.4*103*1.799/(139*4*195)=12.81(mm)②bc段：ΔLbc=760.8*103*8.001/(139*4*195)=56.65(mm) ΔL=ΔLab+ΔLbc=69.46(mm)由以上计算可得出：中跨N1、N2、N3束的理论伸长值ΔL为:ΔL1=68.8 * 2=137.6（mm）ΔL2=68.9 * 2=137.95（mm）ΔL3=68.7* 2=137.52（mm）边跨N1、N2、N3束的理论伸长值ΔL为:ΔL1=68.8 + 69.0=137.8（mm）ΔL2=68.9 + 69.0=138.0（mm）ΔL3=68.7 + 69.5=138.22（mm）三、实际伸长值计算计算公式：ΔL =ΔL1 +ΔL2ΔL --- 预应力筋张拉的实际伸长值（mm）ΔL1 --- 从初应力至最大张拉力间的实测伸长值（mm）ΔL2 --- 初应力以下的推算伸长值（mm），采用相邻级的伸长值。
20米箱梁顶板负弯矩张拉计算书一、预应力筋张拉顺序为：根据设计文件要求：预制箱梁预应力筋每束张拉顺序为0 →0.1σk→0.2σk→张拉控制应力σk（含锚口摩阻损失）→持荷5分钟→锚固。
箱梁的钢绞线束张拉顺序为N2→N1→N3,采用两端对称张拉。
预制箱梁采用张拉力和引申量双重控制，即张拉力通过油表读数控制，但应与实际伸长值校核，实际伸长值与理论伸长值误差控制在±6%之内，否则应暂停张拉，提出解决方案，待有关部门审查批准后。
方可重新张拉。
二、后张法钢绞线理论伸长值计算公式及参数：钢绞线采用符合GB/T5224-2003标准的低松驰高强度预应力钢绞线，单根钢绞线直径d=15.2mm，抗拉强度标准值f pk=1860MPa，公称截面积Ap=140mm2，弹性模量E p=1.95*105 MPa，松弛率ρ=0.035，松弛系数ξ=0.3，每束钢绞线4根或5根。
（一）力学指标及计算参数:预应力筋力学性能指标及相关计算参数如下：※弹性模量：Ep=1.95*105 MPa※张拉控制应力：σcon=0.75fpk=1395MPa※孔道偏差系数：κ=0.0015※孔道摩阻系数：μ=0.17※锚具变形及钢束回缩每端按6mm计千斤顶控制张拉力，根据上述参数，计算张拉力P=1395*140*1=195.3KN,根据规范要求，千斤顶的额定张拉力不小于所需张拉力的1.2倍。
因此，选用不小于25T 的千斤顶就可以满足要求。
理论伸长值的计算:根据现行《公路桥梁施工技术规范》，关于预应筋伸长值的计算按如下公式进行： L=EA L P L **= （公式1） 式中：L ——各分段预应力筋的理论伸长值（mm ）；P ——预应力筋的平均张拉力（N ）；L ——预应力筋的长度（mm ）；A ——预应力筋的截面面积（mm 2）；E ——预应力筋的弹性模量（Mpa ）。
预应力筋的平均张拉力P 按如下公式计算：预应力张拉端的张拉力P 值按如下公式计算：N *A *σcon =P （公式2）上式中：P ——预应力筋的张拉力（N ）；σcon ——预应力筋的张拉控制力（MPa ）；A ——每根预应力筋的截面面积（mm 2）；其它各段的起终点力可以从张拉端开始进行逐步的计算。

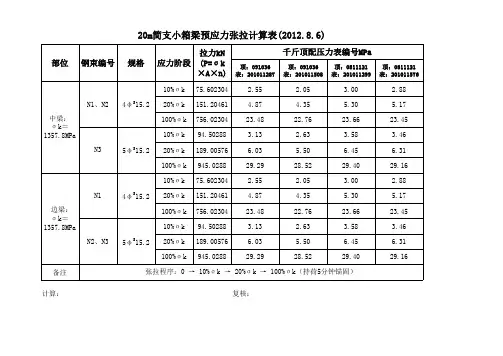

后张法钢铰线张拉数值与压力表数值关系一览表后张法钢铰线张拉数值与压力表数值关系一览表(20米小箱梁5束)(20米小箱梁5束)华厦建设集团广西黄姚景区道路连接道路（省道S327大风坳隧道至潮江段）扩建工程项目部华厦建设集团广西黄姚景区道路连接道路（省道S327大风坳隧道至潮江段）扩建工程项目部
千斤顶型号规格/编号: YDC-1500/1595（A1）千斤顶型号规格/编号: YDC-1500/15110(B1)
后张法钢铰线张拉数值与压力表数值关系一览表后张法钢铰线张拉数值与压力表数值关系一览表(20米小箱梁5束)(20米小箱梁5束)华厦建设集团广西黄姚景区道路连接道路（省道S327大风坳隧道至潮江段）扩建工程项目部华厦建设集团广西黄姚景区道路连接道路（省道S327大风坳隧道至潮江段）扩建工程项目部
千斤顶型号规格/编号: YDC-1500/1596(A2）千斤顶型号规格/编号: YDC-1500/15109(B2)
计算： 复核： 日期：。
