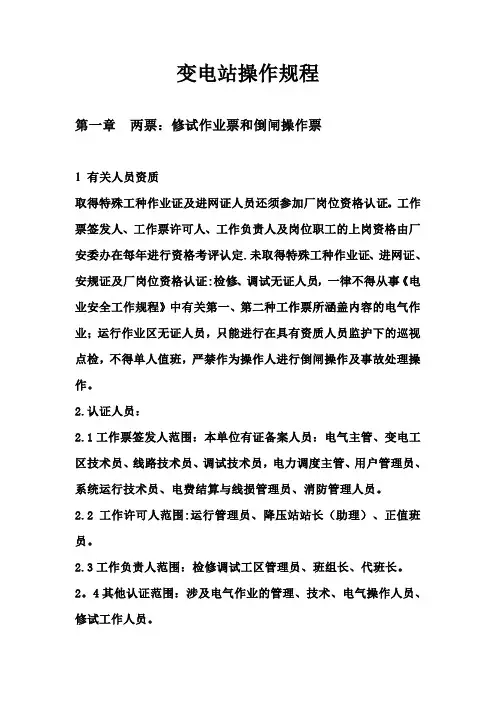

变电站操作规程第一章两票：修试作业票和倒闸操作票1 有关人员资质取得特殊工种作业证及进网证人员还须参加厂岗位资格认证。

工作票签发人、工作票许可人、工作负责人及岗位职工的上岗资格由厂安委办在每年进行资格考评认定.未取得特殊工种作业证、进网证、安规证及厂岗位资格认证:检修、调试无证人员，一律不得从事《电业安全工作规程》中有关第一、第二种工作票所涵盖内容的电气作业；运行作业区无证人员，只能进行在具有资质人员监护下的巡视点检，不得单人值班，严禁作为操作人进行倒闸操作及事故处理操作。

2.认证人员：2.1工作票签发人范围：本单位有证备案人员：电气主管、变电工区技术员、线路技术员、调试技术员，电力调度主管、用户管理员、系统运行技术员、电费结算与线损管理员、消防管理人员。

2.2工作许可人范围:运行管理员、降压站站长（助理）、正值班员。

2.3工作负责人范围：检修调试工区管理员、班组长、代班长。

2。

4其他认证范围：涉及电气作业的管理、技术、电气操作人员、修试工作人员。

2.5各工号的停、送电联系人即被视为工作负责人,其所在工号报送的备案通知书即为资格认证。

停、送电联系人必须将24小时通讯方式报知调度，保证能随时联系.2。

6未经安全部门考试合格，未经主管生产的领导批准的工作票签发人、工作负责人、工作许可人不得从事该类工作，发现有违反将严肃考核。

3“两票”的保存3.1操作票必须使用打号机编号（001-100），并按照编号顺序使用。

3.2 操作票使用完毕应及时更换。

不论是否已经使用完每季度都应更换一次；更换下的操作票按月保存，如该本操作票未使用完，只保留其未使用的第一页，并在其备注栏标明“本操作票0XX页—100页未使用,特此作废”字样,加盖“作废”章，其余空白操作票销毁。

3。

3工作票必须按规定进行编号，同一天不允许出现相同编号的工作票。

3。

4使用后的“两票”均应至少保存一年，操作票保存在降压站。

第二章操作票的管理4 操作票管理4.1电气设备计划停电必须由调度提前一日通知降压站，降压站值班员根据命令填写写操作票，并进行系统风险预知，制定危险因素应对措施，确保操作人员均已知晓。

倒闸操作时必须坚持操作原则,其基本原则是不能带负荷分、合隔离开关, 如停电操作必须按照“断路器→负荷侧隔离开关→母线侧隔离开关”的顺序依次 操作,送电合闸时的操作顺序与此相反。 编写倒闸操作票要遵守下列原则: (1) 先断开负荷侧后断开电源侧,断路器和隔离开关串联时先断开断路器后断开 隔离开关;送电时与上述操作程序相反。 (2) 与断路器并联的隔离开关,只有当断路器在闭合状态时才可操作隔离开关。 (3) 带有接地闸刀的隔离开关,分闸时,先断开主闸刀后闭合接地闸刀;合闸时, 先断开接地闸刀后合上主闸刀。 （4）严禁带负荷进行隔离开关的倒闸操作和在接地闸刀闭合的状态下强行闭合 主闸刀。 (二)倒闸操作
将电气设备由一种状态转换到另一种状态所进行的一系列操作称为倒闸操 作。 1.电气设备的运用状态
电气设备的运用状态分为五种
（1）备运行状态:是指电气设备的隔离开关及断路器都在合闸位置,将电源至受 电端的电路导通;对于手车式断路器,是指手车推入运行位置,断路器在合闸状态。 (2)设备热备用状态:随时可能投入运行的变配电设备,即电路两侧的隔离开关处 于合闸位置,只有断路器处于断开位置;对于手车式断路器,是指手车推入运行位 置,断路器在分闸状态。 (3)设备冷备用状态:是指电路中的断路器和隔离开关都处于断开状态;对于手车 式断路器,是指手车在试验位置,断路器在分闸状态。 (4)设备检修状态:是指当电气间隔的所有断路器、隔离开关均在分开位置,验电 并装设地线,悬挂标示牌,并装设临时遮栏。 (5)电气设备停役、复役和试运行:停役是指设备停止运行,进行(移地)检修、试 验等工作;复役是指进行(移地)检修、试验等工作后,已具备了运行条件,由调度 部门统一配电使用;试运行是指新投入或改造后的设备投入试运行。 2.倒闸操作相关规定 倒闸操作必须由两人进行,一人操作,一人监护,并按规定穿戴好防护用品。 监护人接到操作命令后向操作人下达操作命令。倒闸作业前,应按倒闸操作票记 载的倒闸顺序与模拟图核对相符,如有疑问,不得擅自更改,经向值班调度或值班 长报告,查清情况后再进行操作。倒闸作业时,监护人携带倒闸操作票、相关钥匙 笔等,操作人穿戴好安全用具,并准备好操作中使用的各类工具(如绝缘操作棒、 验电器,准备好手车架等),来到待操作的设备前双方共同核对设备的名称、编号 和运行状态无误后,监护人、操作人站好位置准备操作。 操作过程中监护人和操作人之间应按标准化作业,即做到“唱票”操作:不 (1)监护人眼看手指被操作设备“唱票”(即发出操作预令),并且应声音洪亮、清 晰、准确。 (2)操作人要手指被操作设备“复诵预令”,做到手到、眼到、嘴到。 (3)监护人再次核对无误后,发出“对,执行”的命令。崇学 意标想 (4)之后操作人方可进行操作,并确认设备状态正确后,向监护人汇报“操作完毕”。 每项操作结束后,监护人在倒闸操作票对应操作项栏左侧空格处打“√”。 操作结束汇报:操作全部结束后,将最后一项操作完成时间填入操作结束时间栏 内。在全部操作完毕进行复查无误后,监护人向调度发令人报告倒闸作业结束。 3.验电的方法 验电工作应在停电以后进行。验电和接地工作都应按规定做好必要的安全防护和 措施。在三相设备上进行验电应做到以下几个步骤: 第一步:注意人身安全事项,应按倒闸作业的要求由两人进行,人操作,人监护;并 做好“两穿三戴”,其具体内容是:穿长袖的工作服、穿绝缘靴,戴安全帽防护眼 镜和绝缘手套。 第二步:使用合格的验电器,从以下五个方面内容检查验电器,相同电压等级的验 电器;验电器上贴有使用有效期内的合格证;验电器的绝缘操作杆完好无损、干净, 验电端完好、无氧化、生锈;进行声光自检是正常的;到相同电压等级的有电设备 上试验确认验电器是正常可用的。 第三步:验电的具体方法,验电时应选择合适的位置站好,手应拿在绝缘安全区域 内,人角和有电设备保持足够的安全距离(各电压等级安全距离见下表（一）), 应在没有油漆的地方验电,验电时逐渐靠近,每一相都应验电,验完一相再验另一 相,中间不得拖动验电;在所有来电方向(需要挂接地线)的开关进出口端都应验 电;在有多层架设的设备上验电时应先验下层,再验上层,先验低压,再验高压。

倒 闸 操 作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、 再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停 运后 方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开 位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器 确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

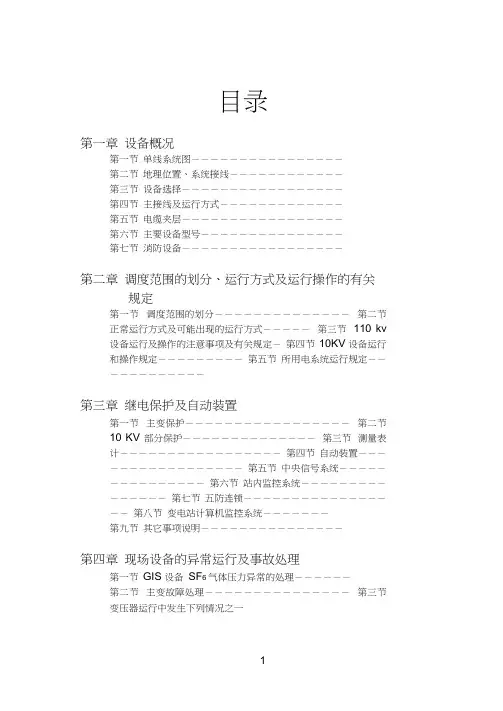

目录第一章设备概况第一节单线系统图－－－－－－－－－－－－－－－－第二节地理位置、系统接线－－－－－－－－－－－－第三节设备选择－－－－－－－－－－－－－－－－－第四节主接线及运行方式－－－－－－－－－－－－－第五节电缆夹层－－－－－－－－－－－－－－－－－第六节主要设备型号－－－－－－－－－－－－－－－第七节消防设备－－－－－－－－－－－－－－－－－第二章调度范围的划分、运行方式及运行操作的有关规定第一节调度范围的划分－－－－－－－－－－－－－－第二节正常运行方式及可能出现的运行方式－－－－－第三节110 kv 设备运行及操作的注意事项及有关规定－第四节10KV 设备运行和操作规定－－－－－－－－－第五节所用电系统运行规定－－－－－－－－－－－－第三章继电保护及自动装置第一节主变保护－－－－－－－－－－－－－－－－－第二节10 KV 部分保护－－－－－－－－－－－－－－第三节测量表计－－－－－－－－－－－－－－－－－第四节自动装置－－－－－－－－－－－－－－－－－第五节中央信号系统－－－－－－－－－－－－－－－第六节站内监控系统－－－－－－－－－－－－－－－第七节五防连锁－－－－－－－－－－－－－－－－－第八节变电站计算机监控系统－－－－－－－第九节其它事项说明－－－－－－－－－－－－－－－第四章现场设备的异常运行及事故处理第一节GIS 设备SF6 气体压力异常的处理－－－－－－第二节主变故障处理－－－－－－－－－－－－－－－第三节变压器运行中发生下列情况之一应进行停电处理－－－－－－－－－－－－－－第四节越级跳闸的处理－－－－－－－－－－－－－－第五节直流系统接地的故障处理－－－－－－－－－－第六节10KV 系统故障处理－－－－－－－－－－－－第七节PT 保险熔断的处理－－－－－－－－－－－－第八节断路器异常处理－－－－－－－－－－－－－－第九节电容器的正常运行、异常与事故处理－－－－－第十节消弧线圈的正常运行、异常与事故处理－－－－第五章典型操作票第一章设备概况第一节：单线系统图（见图1）第二节：地理位置、系统接线一、本站位于****** 是一座电压等级为110KV/10KV 的变电站，占2地面积约**** （M ），建筑面积约为***M 2二、110KV 电源三回：1、自** 变电站－－2、** 变电站－－3、** 变电站本站。
