2016——2017年南京理工大学831电力系统分析考研真题

天大17秋《电力系统分析》在线作业一试卷总分:100 得分:100一、单选题1. 变压器等值参数XT= ×103公式中的Uk%表示（）A. 开路电压百分值B. 短路电压百分值C. 空载电压百分值D. 短路电流百分值正确答案:B2. 系统中发生单接地故障时，零序回路中不包含（）A. 零序电流B. 零序电压C. 零序阻抗D. 电源电势正确答案:D3. 下列选项中，可能与转子位置角无关的是（）。

A. 同步机定子绕组与转子绕组的互感系数B. 转子各绕组的自感C. 转子绕组之间的互感D. 定子各相绕组的自感正确答案:D4. 电力系统的综合用电负荷加上网络中的供电损耗称为（）A. 供电负荷B. 发电负荷C. 工业负荷D. 厂用电负荷满分：2.5 分正确答案:A5. 组成电力系统的几种主要元件是（）A. 电源、电阻、电感、电容B. 发电机、变压器、线路、负荷C. 发电厂、变电所、变压器、线路D. 发电机、变压器、线路、开关满分：2.5 分正确答案:B6. 系统中有功功率不足，必定会造成( )A. 频率上升B. 频率下降C. 电压上升D. 电压下降满分：2.5 分正确答案:B7. 在同一时间内，电力网的电能损耗与供电量之比的百分值称为（）A. 负载率B. 网损率C. 供电率D. 厂用电率满分：2.5 分正确答案:B8. 冲击电流主要用来校验设备( )。

A. 是否超过额定电流B. 是否超过发热允许电流C. 电动力稳定度D. 超过经济电流满分：2.5 分正确答案:C9. 中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）A. 全补偿B. 欠补偿C. 过补偿D. 有时全补偿，有时欠补偿满分：2.5 分正确答案:C10. 中性点经消弧线圈接地系统中一般采用( )A. 欠补偿形式B. 过补偿形式C. 全补偿形式D. 补偿形式不变满分：2.5 分正确答案:B11. 下列说法中，不正确的是（）。

A. a、b、c 三相对称直流对应着d绕组和q绕组的基频电流B. a、b、c 三相对称倍频交流对应着d绕组和q绕组的基频电流C. a、b、c 三相正序基频电流对应着d 绕组和q 绕组电流的是直流和倍频交流D. a、b、c 三相负序基频电流对应着d 绕组和q 绕组电流的是直流满分：2.5 分正确答案:D12. 分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程（）A. 正确B. 错误满分：2.5 分正确答案:A13. q 轴磁链方程的等值电路中，f 、D 绕组开路，定子 d 绕组中的磁链与电流的比值为（）。

一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ① ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器习题1-4图的实际变比。

1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路，导线型号为LGJ—150，水平排列，其线间距离为4m，求此输电线路在40℃时的参数，并画出等值电路。

第1页共3页
三峡大学
2017年硕士研究生入学考试试题(A卷) 科目代码：831 科目名称：电路
考试时间为3小时，卷面总分为150 分
答案必须写在答题纸上
一、（20分）求出题1图所示电路中的电流I。

题1图
R 二、（20分）若题2图所示电路中的R为8 时，R获得的功率最大，试确定
x 的值及R获得的最大功率。

题2图
第2页
三、（20分）题3图所示电路开关闭合前已达稳定，当0=t 时开关闭合，求0>t 时的电流)(t i 。

题3图
四、（20分）题4图所示电路中，Ω==1021R R ，Ω=501C
ω，2=n ，V 050ο&∠=U ，求流过2R 的电流()R i t 。

题4图
五、（20分）在题5图所示的对称三相电路中，已知三相负载吸收的总功率为
kW 5.2，功率因数866.0cos =ϕ（感性）
，线电压为 380V ，试求功率表W 1和W 2的读数。

题5图
第3页
六、（25分）题6图所示电路中，已知
1
2
R=Ω，1F
C=，
1
H
2
L=，4V
S
U=，
开关打开已久，试用运算法求开关闭合后的电感电压。

题6图
七、（25分）求出题7图所示电路的Y参数和H参数。

题7图。

第1页共3页

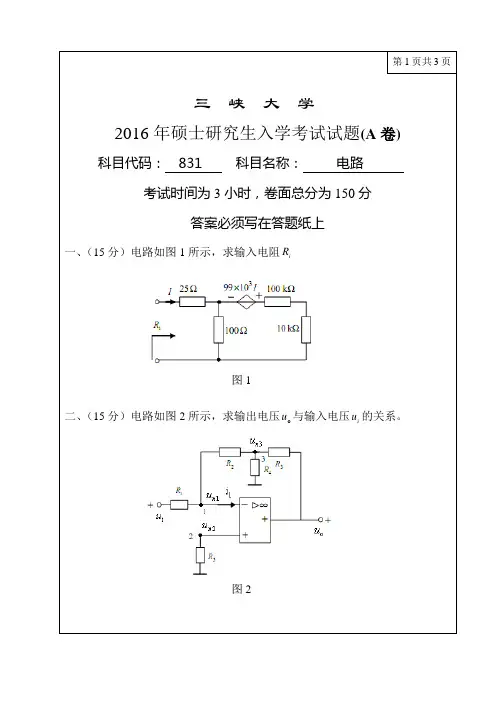

三 峡 大 学
2016年硕士研究生入学考试试题(A 卷)
科目代码： 831 科目名称： 电路
考试时间为3小时，卷面总分为150分
答案必须写在答题纸上
一、（15分）电路如图1所示，求输入电阻i R
图1
二、（15分）电路如图2所示，求输出电压o u 与输入电压i u 的关系。

图2
第 2页
三、（20分）电路如图3所示，求电流I 。

图3
四、（25分）电路如图4所示，已知开关S 原合在“1"端很久，在0t =时S 合
向“2"端，求()C i t 、()C u t ，并绘出其曲线。

图4
五、（25分）对称三相电路负载吸收的总功率 2.4kW P =，负载功率因数0.8λ=
(感性)，两个功率表接线如图5所示。

（1）推导两个功率表的功率计算公式；(2)计算两只功率表的读数。

图5
第3页
六、（25分）电路如图6所示，求网络函数
21
()/()
U s U s，并求对应的冲激响应()
h t。

图6
七、（25分）电路如图7所示，二端口网络的混合参数为
162
55
21
S
55
H
⎡⎤
Ω
⎢⎥
=⎢⎥
-
⎢⎥
⎢⎥
⎣⎦
，求
负载电阻
f
R为何值时，
f
R获得最大功率？并求此最大功率。

图7。

2017版南京理工大学《837电路》全套考研资料我们是布丁考研网南理工考研团队，是在读学长。

我们亲身经历过南理工考研，录取后把自己当年考研时用过的资料重新整理，从本校的研招办拿到了最新的真题，同时新添加很多高参考价值的内部复习资料，保证资料的真实性，希望能帮助大家成功考入南理工。

此外，我们还提供学长一对一个性化辅导服务，适合二战、在职、基础或本科不好的同学，可在短时间内快速把握重点和考点。

有任何考南理工相关的疑问，也可以咨询我们，学长会提供免费的解答。

更多信息，请关注布丁考研网。

以下为本科目的资料清单（有实物图及预览，货真价实）：南京理工大学《电路》全套考研资料一、南京理工大学《电路》历年考研真题及答案解析2016年南京理工大学《电路》考研真题2013年南京理工大学《电路》考研真题2012年南京理工大学《电路》考研真题2011年南京理工大学《电路》考研真题2010年南京理工大学《电路》考研真题2009年南京理工大学《电路》考研真题（含答案解析）2008年南京理工大学《电路》考研真题（含答案解析）2007年南京理工大学《电路》考研真题（含答案解析）2006年南京理工大学《电路》考研真题（含答案解析）2005年南京理工大学《电路》考研真题（含答案解析）2004年南京理工大学《电路》考研真题（含答案解析）2003年南京理工大学《电路》考研真题（含答案解析）2002年南京理工大学《电路》考研真题（含答案解析）2001年南京理工大学《电路》考研真题（含答案解析）2000年南京理工大学《电路》考研真题1999年南京理工大学《电路》考研真题1998年南京理工大学《电路》考研真题1997年南京理工大学《电路》考研真题1996年南京理工大学《电路》考研真题二、南京理工大学《电路》期中期末试卷本期中期末试题均收集于南理工校内。

三、南京理工大学《电路》考研复习笔记本笔记由考上南理工高分学长提供，手写版，清晰，可以作为考研复习参考资料使用。

2020年南京理工大学831电力系统分析考研精品资料说明：本套考研资料由本机构多位高分研究生潜心整理编写，2020年考研初试首选资料。

一、南京理工大学831电力系统分析考研真题汇编1．南京理工大学831电力系统分析2001-2011、2013-2015年考研真题，暂无答案。

说明：分析历年考研真题可以把握出题脉络，了解考题难度、风格，侧重点等，为考研复习指明方向。

二、2020年南京理工大学831电力系统分析考研资料2．何仰赞《电力系统分析》考研相关资料（1）何仰赞《电力系统分析》考研资料[笔记+课件+提纲]①南京理工大学831电力系统分析之何仰赞《电力系统分析》考研复习笔记。

说明：本书重点复习笔记，条理清晰，重难点突出，提高复习效率，基础强化阶段首选资料。

②南京理工大学831电力系统分析之何仰赞《电力系统分析》本科生课件。

说明：参考书配套授课PPT课件，条理清晰，内容详尽，版权归属制作教师，本项免费赠送。

③南京理工大学831电力系统分析之何仰赞《电力系统分析》复习提纲。

说明：该科目复习重难点提纲，提炼出重难点，有的放矢，提高复习针对性。

（2）何仰赞《电力系统分析》考研核心题库（含答案）①南京理工大学831电力系统分析考研核心题库之计算题精编。

说明：本题库涵盖了该考研科目常考题型及重点题型，根据历年考研大纲要求，结合考研真题进行的分类汇编并给出了详细答案，针对性强，是考研复习首选资料。

三、资料全国统一零售价3．本套考研资料包含以上一、二部分（不含教材），全国统一零售价：[￥198.00]特别说明：①本套资料由本机构编写组按照考试大纲、真题、指定参考书等公开信息整理收集编写，仅供考研复习参考，与目标学校及研究生院官方无关，如有侵权、请联系我们将立即处理。

②资料中若有真题及课件为免费赠送，仅供参考，版权归属学校及制作老师，在此对版权所有者表示感谢，如有异议及不妥，请联系我们，我们将无条件立即处理！四、2020年研究生入学考试指定/推荐参考书目（资料不包括教材）4．南京理工大学831电力系统分析考研初试参考书《电力系统分析》（第三版）华中科技大学出版社何仰赞、温增银五、2020年研究生入学考试招生专业目录5．南京理工大学831电力系统分析考研招生专业目录108 能源与动力工程学院（拟招人数：全日制117人，非全日制40 人）［837［831［837［831110 自动化学院（拟招人数：全日制281 人，非全日制140人）831［874［831。
