智能小车硬件系统-STM32最小系统

STM32最小系统STM32是意法半导体推出的一款32位微控制器，具有低功耗、高性能和丰富的外设资源等特点，被广泛应用于工业控制、消费电子、通信设备等领域。

而STM32最小系统则是指搭载STM32芯片的最小化硬件系统，通常包括主控芯片、时钟电路、电源管理电路和一些基本的外设接口电路等。

本文将介绍STM32最小系统的搭建方法和相关注意事项。

一、硬件设计。

1.主控芯片的选择。

STM32系列微控制器种类繁多，不同型号的芯片具有不同的性能和外设资源。

在设计最小系统时，首先需要根据实际应用需求选择合适的STM32芯片。

一般来说，最小系统中常用的是一些低端型号的STM32芯片，例如STM32F103C8T6、STM32F030F4P6等，这些芯片具有较低的成本和较少的引脚数量，非常适合用于最小系统的设计。

2.时钟电路设计。

STM32芯片需要外部提供稳定的时钟信号才能正常工作，因此在最小系统中需要设计时钟电路。

一般来说，可以选择使用石英晶体振荡器或者陶瓷谐振器作为时钟源，并通过合适的电路将时钟信号输入到STM32芯片的时钟输入引脚上。

3.电源管理电路设计。

STM32芯片需要提供稳定的电源供电才能正常工作，因此在最小系统中需要设计电源管理电路。

一般来说，可以选择使用稳压芯片或者LDO芯片来对输入电压进行稳压，以保证STM32芯片的工作电压在规定范围内。

4.外设接口电路设计。

最小系统通常需要提供一些基本的外设接口，例如LED指示灯、按键、串口通信接口等。

在设计最小系统时，需要根据实际应用需求设计相应的外设接口电路，并将其与STM32芯片相连接。

二、PCB布线。

在完成最小系统的硬件设计之后，需要进行PCB布线设计。

在进行PCB布线设计时，需要注意以下几点：1.将主控芯片、时钟电路、电源管理电路和外设接口电路等按照原理图进行合理布局，以减小信号传输路径长度，降低电磁干扰。

2.合理划分电源和地域，以减小电源回路的阻抗，提高系统的抗干扰能力。

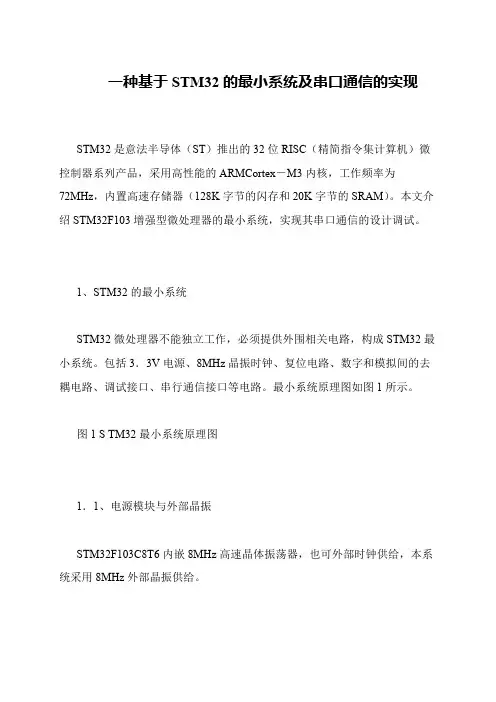

一种基于STM32的最小系统及串口通信的实现 STM32是意法半导体（ST）推出的32位RISC（精简指令集计算机）微控制器系列产品，采用高性能的ARMCortex－M3内核，工作频率为72MHz，内置高速存储器（128K字节的闪存和20K字节的SRAM）。

本文介绍STM32F103增强型微处理器的最小系统，实现其串口通信的设计调试。

  1、STM32的最小系统 STM32微处理器不能独立工作，必须提供外围相关电路，构成STM32最小系统。

包括3．3V电源、8MHz晶振时钟、复位电路、数字和模拟间的去耦电路、调试接口、串行通信接口等电路。

最小系统原理图如图1所示。

 图1 S TM32最小系统原理图 1．1、电源模块与外部晶振 STM32F103C8T6内嵌8MHz高速晶体振荡器，也可外部时钟供给，本系统采用8MHz外部晶振供给。

 STM32F103C8T6的供电电压范围为2．0～3．6V。

电源模块是电路关键的一部分，是整个系统工作的基础。

因此，电源设计过程中需要考虑以下因素：①输入电压、电流；②输出的电压、电流和功率；③电磁兼容和电磁干扰等。

 1．1．1、电源供电设计 最小系统供电电源为12V直流电源供电，通过LM2576S－5．0单元电路，将电压稳定到＋5V。

LM2576系列芯片是单片集成电路，能提供降压开关稳压器的各种功能，能驱动3A的负载，有优异的线性和负载调整能力，在指定输入电压和输出负载条件下保证输出电压的±4％误差。

LM2576的效率比流行的三段线性稳压器要高的多，是理想的替代。

用DL4003串接到电源正端，为系统提供电源反接保护。

＋5V电压通过三端稳压芯片ASM1117－3．3将电压转换成＋3．3V，D3作为电源指示灯，为主控芯片STM32F103C8T6、串口通信电路和其他外围芯片供电。

电源供电原理如图2所示。

 图2 电源供电原理 1．1．2、电源抗干扰设计 电源电压转换过程中需要进行滤波处理，＋12V转＋5V的电路中，需要在＋12V输入端加入47μF／50V的电解电容，＋5V输出端加入1000μF／25V的电解电容，IN5822起到续流作用；＋5V转3．3V电路中，在＋5V输入端和＋3．3V输出端需要各加入100μF／10V的钽电容。

基于-STM32的智能循迹小车的设计引言在现代科技日新月异的今天，人们对新型智能设备的需求越来越大。

智能循迹小车因其具有趣味性，易于操作等特点，受到许多消费者的青睐。

本设计便是以STM32为核心的智能循迹小车。

一、系统硬件组成智能循迹小车由多个部分构成，包括底盘、主板、传感器、锂电池和舵机等。

具体说明如下：1. 底盘底盘包括两个电动机、两个轮子、机械结构等。

底盘的主要作用是向前或向后驱动小车的运动。

2. 主板主板是系统软件的核心。

主板使用STM32F103的单片机，以及常见的电机驱动模块，用于控制底盘的运动。

3. 传感器本设计中使用的传感器为广泛应用于小车上的红外线循迹传感器，其原理为使小车电路接收传感器反馈信号并判断小车上方黑线的位置（白色区域为1，黑色区域为0），实现对小车的精确控制。

4. 锂电池用于电源射频通信功能，以及为主板和电动机提供电源。

5.舵机利用舵机实现沿线左转、右转，以及平稳直行。

二、系统软件架构1. 系统基本功能本设计系统主要功能有循迹、转向、变速和停止。

当小车处于初始状态时，系统会自动启动并进入等待反馈信号的状态。

然后小车会根据红外线感应传感器捕捉到的数据，开展循迹检测工作。

一旦发现黑道，系统会根据数据自动控制小车的转向，并以不同的速度进行行驶。

当红外线传感器无法检测到黑道时，小车会自动停止。

2. 硬件设计在本设计中，主要使用了单片机的GPIO端口、固定电源使电机转动的PWM端口、PWM输出模块以及模拟模块的ADC端口等。

通过实现测量距离和角度，以及数据分析和控制等，实现智能循迹小车的系统功能。

三、实现过程1. 对于STM32单片机（1）单片机系统时钟配置。

（2）采用自适应差分脉冲编码调制控制电机驱动模块，通过控制单片机的PWM输出端口，控制电动机运动。

（3）红外线传感器采用GPIO口。

2. 控制方式在本设计中，控制智能循迹小车的控制方式为模拟模式。

模拟模式可以动态的控制小车的运动，便于进行系统功能调试和优化。

基于STM32的智能循迹小车的设计智能循迹小车是一种具有自主导航能力的智能移动机器人，能够根据预设的轨迹路径进行自主轨迹行驶。

该设计基于STM32单片机，采用感光电阻传感器进行循迹控制，结合电机驱动模块实现小车的前进、后退、转向等功能。

一、硬件设计1.MCU选型：选择STM32系列单片机作为主控芯片，具有高性能、低功耗、丰富接口等特点。

2.传感器配置：使用感光电阻传感器进行循迹检测，通过读取传感器的电阻值判断小车当前位置，根据不同电阻值控制小车行驶方向。

3.电机驱动模块：采用直流电机驱动模块控制小车的前进、后退、转向等动作。

4.电源管理：使用锂电池供电，通过电源管理模块对电源进行管理，保证系统正常工作。

二、软件设计1.系统初始化：对STM32单片机进行初始化，配置时钟、引脚等相关参数。

2.传感器读取：通过ADC模块读取感光电阻传感器的电阻值，判断小车当前位置。

3.循迹控制：根据传感器读取的电阻值判断小车相对于轨迹的位置，根据不同的位置控制小车的行驶方向，使其始终保持在轨迹上行驶。

4.电机控制：根据循迹控制的结果，通过电机驱动模块控制小车的前进、后退和转向动作。

5.通信功能：可通过串口通信模块与上位机进行通信，实现与外部设备的数据传输和控制。

三、工作流程1.初始化系统：对STM32单片机进行初始化配置。

2.读取传感器：通过ADC模块读取感光电阻传感器的电阻值。

3.循迹控制：根据读取的电阻值判断小车相对于轨迹的位置，控制小车行驶方向。

4.电机控制：根据循迹控制的结果，通过电机驱动模块控制小车的前进、后退和转向动作。

5.通信功能：可通过串口通信模块与上位机进行通信。

6.循环运行：不断重复上述步骤，实现小车的自主循迹行驶。

四、应用领域智能循迹小车的设计可以广泛应用于各个领域。

例如，在物流行业中，智能循迹小车可以实现自动化的物品搬运和运输；在工业领域，智能循迹小车可以替代人工，进行自动化生产和组装；在家庭生活中，智能循迹小车可以作为智能家居的一部分，实现家庭清洁和智能控制等功能。

基于STM32的智能循迹避障小车智能循迹避障小车是一种基于STM32微控制器的智能车辆，它可以根据预设的路径自动行驶并能够避开障碍物。

这种小车具有很高的自主性和智能性，非常适合用于教学、科研和娱乐等领域。

本文将介绍基于STM32的智能循迹避障小车的设计原理、硬件结构、软件开发以及应用场景。

一、设计原理智能循迹避障小车的设计原理主要包括传感器感知、决策控制和执行动作三个部分。

通过传感器感知车辆周围环境的变化，小车可以及时做出决策并执行相应的动作，从而实现自动行驶和避障功能。

在基于STM32的智能小车中，常用的传感器包括红外避障传感器、光电传感器和编码器等。

红外避障传感器可以检测到障碍物的距离和方向，从而帮助小车避开障碍物。

光电传感器可以用于循迹，帮助小车按照预定的路径行驶。

编码器可以用于测量小车的速度和位置，实现精确的定位和控制。

通过这些传感器的数据采集和处理，小车可以实现智能化的行驶和避障功能。

二、硬件结构基于STM32的智能循迹避障小车的硬件结构包括主控制板、传感器模块、执行器模块和电源模块。

主控制板采用STM32微控制器，负责控制整个车辆的运行和决策。

传感器模块包括红外避障传感器、光电传感器和编码器等，用于感知周围环境的变化。

执行器模块包括电机和舵机，用于控制车辆的速度和方向。

电源模块提供电能，为整个车辆的运行提供动力支持。

三、软件开发基于STM32的智能循迹避障小车的软件开发主要包括嵌入式系统的编程和算法的设计。

嵌入式系统的编程主要使用C语言进行开发，通过STM32的开发环境进行编译和调试。

算法的设计主要包括避障算法和循迹算法。

避障算法通过传感器的数据处理，判断障碍物的位置和距离，并做出相应的避开动作。

循迹算法通过光电传感器的数据处理，使小车能够按照预设的路径行驶。

四、应用场景基于STM32的智能循迹避障小车可以广泛应用于教学、科研和娱乐等领域。

在教学领域，可以用于智能机器人课程的教学实验，帮助学生掌握嵌入式系统的开发和智能控制的原理。

基于STM32的智能小车寻迹避障系统硬件设计一、本文概述本文旨在探讨基于STM32的智能小车寻迹避障系统的硬件设计。

随着科技的发展，智能小车在自动化、机器人技术等领域的应用日益广泛。

为了实现小车的自主导航和避障功能，硬件设计显得尤为关键。

本文将首先介绍智能小车寻迹避障系统的总体架构，然后详细阐述硬件设计的主要组成部分，包括传感器选型、电机驱动模块、电源模块以及微控制器STM32的选择与配置。

本文还将探讨如何通过合理的硬件设计，实现小车的稳定寻迹和高效避障，从而提高其在实际应用中的性能和可靠性。

本文将对硬件设计的优化和改进方向进行探讨，以期为智能小车寻迹避障系统的未来发展提供参考。

二、系统总体设计基于STM32的智能小车寻迹避障系统的总体设计，首先需要对整个系统的功能需求进行深入理解，并据此进行硬件架构的规划和设计。

系统的核心功能包括智能寻迹和避障，因此，硬件设计需要围绕这两个功能展开。

我们需要选择一款合适的微控制器作为系统的核心。

考虑到STM32微控制器具有高性能、低功耗和易于编程的特点，我们选择STM32F4系列微控制器作为本系统的主控制器。

STM32F4系列微控制器内置了丰富的外设接口，如GPIO、I2C、SPI、USART等，可以满足系统对传感器数据采集、电机驱动、无线通信等需求。

我们需要设计合适的电路来驱动电机和传感器。

电机驱动电路需要能够根据微控制器的指令，精确控制电机的转速和方向，以实现小车的寻迹和避障。

传感器电路需要能够将传感器采集到的模拟信号转换为数字信号，并传输给微控制器进行处理。

在本系统中，我们选择了红外传感器作为寻迹传感器，超声波传感器作为避障传感器。

我们还需要设计电源电路和无线通信电路。

电源电路需要能够将外部电源转换为适合各个模块工作的电压，并保证系统的稳定供电。

无线通信电路需要能够实现微控制器与上位机之间的通信，以便上位机可以对系统进行远程控制和监控。

我们需要对整个硬件系统进行集成和优化。

基于STM32的智能循迹避障小车一、引言随着科技的不断发展，智能化机器人已经成为了人们生活中的重要一部分。

智能小车作为重要的机器人之一，具有很多应用领域。

在智能小车中，智能循迹和避障是两个非常重要的功能。

本文将介绍一款基于STM32的智能循迹避障小车的制作过程和原理。

二、硬件设计1. 控制器在本设计中，我们选择了STM32作为智能小车的控制器。

STM32是意法半导体推出的一款高性能、低功耗的32位RISC处理器，拥有丰富的外设接口和强大的性能，非常适合用来控制智能小车。

2. 传感器智能循迹避障小车需要用到多种传感器来感知周围环境。

我们选择了红外传感器作为循迹传感器，用来检测地面上的黑线。

我们还选择了超声波传感器和红外避障传感器，用来感知前方障碍物的距离。

3. 驱动电路智能小车的驱动电路是控制小车运动的关键。

我们选择了L298N驱动模块，可以通过控制电机的速度和方向来实现小车的前进、后退、转向等功能。

4. 电源模块为了保证整个小车系统的正常工作，我们还需要一个稳定的电源模块，供给控制器、传感器和驱动电路等设备。

1. 系统架构智能循迹避障小车的软件设计采用了基于FreeRTOS的多任务设计。

我们将系统划分为三个主要任务：循迹控制任务、避障控制任务、通信任务。

循迹控制任务通过读取红外传感器的数值，判断小车当前所处位置是否在黑线上，并根据传感器的值控制电机的转向，使小车沿着黑线行驶。

4. 通信任务通信任务负责与外部设备进行通信，比如与遥控器进行通信，接收外部指令控制小车的运动。

四、功能实现1. 循迹功能通过循迹传感器检测地面上的黑线，控制电机的转向，实现小车沿着黑线行驶的功能。

2. 避障功能通过超声波传感器和红外避障传感器检测前方障碍物，控制电机的转向和速度，实现小车避开障碍物的功能。

3. 远程控制功能五、总结本文介绍了一款基于STM32的智能循迹避障小车的制作过程和原理。

通过硬件设计和软件设计，实现了小车的循迹、避障和远程控制功能。

《基于STM32智能小车的设计与实现》篇一一、引言随着科技的不断进步，智能小车作为一种集成了计算机、传感器和执行器等技术的产品，已经在各个领域得到了广泛的应用。

本文旨在设计并实现一款基于STM32微控制器的智能小车，通过对小车的硬件设计和软件编程进行详细的阐述，以期为相关领域的科研和实践提供一定的参考。

二、硬件设计1. 微控制器选择本设计选用STM32F4系列微控制器，该系列具有高性能、低功耗等特点，能够满足智能小车在复杂环境下的实时控制需求。

2. 传感器模块传感器模块包括红外避障传感器、超声波测距传感器、光电编码器等。

这些传感器能够实时获取小车的环境信息，为小车的智能控制提供数据支持。

3. 电机驱动模块电机驱动模块采用H桥电路，通过PWM信号控制电机的转速和方向。

同时，为了保护电机和电路，还设置了过流、过压等保护措施。

4. 电源模块电源模块采用锂电池供电，通过DC-DC转换器为小车各部分提供稳定的电源。

同时，为了方便充电，还设置了USB接口。

三、软件实现1. 开发环境搭建本设计采用Keil uVision5作为开发环境，通过JTAG或SWD 接口进行程序的烧录和调试。

2. 程序设计程序设计包括主程序、传感器数据处理程序、电机控制程序等。

主程序负责协调各部分的工作，传感器数据处理程序负责获取并处理传感器的数据，电机控制程序则根据数据处理结果控制电机的转速和方向。

3. 算法实现本设计采用PID算法进行电机控制，通过调整PID参数，使小车在各种环境下的运动更加稳定。

此外，还实现了路径规划算法和避障算法，使小车能够根据环境信息自主规划路径和避障。

四、系统测试与实现效果1. 系统测试在完成硬件设计和软件编程后，对智能小车进行了系统测试。

测试内容包括小车的运动性能、传感器数据的准确性、电机控制的稳定性等。

测试结果表明，本设计的智能小车具有良好的性能和稳定性。

2. 实现效果在实际应用中，本设计的智能小车能够根据环境信息自主规划路径、避障和执行其他任务。

5
无线通信
将小车的状态信息(如速 度、角度、电池电量等) 通过无线通信模块发送 给上位机，或者接收上 位机的控制指令来改变
小车的行为
-
谢谢
航信息
无线通信模块
如蓝牙、Wi-Fi等，用于接收 上位机的控制信号，或向上
位机发送小车的状态信息
电源模块
为整个系统提供稳定、可靠 的电源
主要硬件组件
2.1 STM32微控 制器
STM32微控制器是整 个系统的核心，它负 责处理各种传感器信 号、执行控制算法、 与上位机进行通信等 。在选择具体的型号 时，应根据小车的实 际需求来决定
主要硬件组件
主要硬件组件
2.2 传感器模块
传感器模块包括超声 波传感器、红外传感 器、激光雷达等，用 于感知周围环境，为 小车提供导航信息。 这些传感器应选择适 合的应用场景，以达 到最佳的导航效果
主要硬件组件
2.3 执行器模块
主要硬件组件
执行器模块包括电机 驱动器、舵机等，用 于控制小车的运动。 在选择电机驱动器和 舵机时，应考虑其功 率、速度和精度等因 素
主要硬件组件
2.4 无线通信模块
无线通信模块如蓝牙、Wi-Fi等，用于接收上位机的控制信号，或向上位机发送小车的状 态信息。在选择无线通信模块时，应考虑其通信距离、稳定性以及数据传输速率等因素、可靠的电源。为了保证系统的稳定运行，应选择性能稳定 的电源，并考虑电源的电压和电流是否符合系统的需求
系统架构
系统架构
基于STM32的智能小 车系统通常包括以下 几个主要组成部分
系统架构
执行器模块
包括电机驱动器、舵机等， 用于控制小车的运动
STM32微控制器
作为系统的核心，负责处理 各种传感器信号、执行控制 算法、与上位机进行通信等

基于STM32的循迹避障智能小车的设计循迹避障智能小车是一种集成了循迹和避障功能的智能机器人。

它可以根据预先设计的循迹路径进行行驶，并且在障碍物出现时能够自动避开障碍物。

该设计基于STM32单片机，下面将详细介绍该设计。

1.系统硬件设计：循迹避障智能小车的硬件主要包括STM32单片机、直流电机、编码器、循迹模块、超声波传感器等。

其中，STM32单片机作为控制核心，用于控制小车的运动和循迹避障逻辑。

直流电机和编码器用于小车的驱动和运动控制。

循迹模块用于检测循迹路径，超声波传感器用于检测障碍物。

2.系统软件设计：系统软件设计包括两个主要部分：循迹算法和避障算法。

循迹算法：循迹算法主要利用循迹模块检测循迹路径上的黑线信号，通过对信号的处理和判断，确定小车需要向左转、向右转还是直行。

可以采用PID控制算法对小车进行自动调节，使之始终保持在循迹路径上。

避障算法：避障算法主要利用超声波传感器检测前方是否有障碍物。

当检测到障碍物时，小车需要进行避障操作。

可以采用避障算法，如躲避式或规避式避障算法，来使小车绕过障碍物，并找到新的循迹路径。

3.系统控制设计：系统控制设计主要包括小车运动控制和模式切换控制。

小车运动控制：通过控制直流电机，可以实现小车的前进、后退、左转和右转等运动。

模式切换控制：可以采用按键或者遥控器等方式对系统进行控制。

例如，可以通过按键切换循迹模式和避障模式，或者通过遥控器对小车进行控制。

4.功能扩展设计：循迹避障智能小车的功能还可以扩展，如增加音乐播放功能、语音识别功能以及可视化界面等。

可以通过增加相应的硬件和软件模块来实现这些功能，并通过与STM32单片机的通信进行控制。

总结：循迹避障智能小车的设计基于STM32单片机，通过循迹算法和避障算法实现对小车的控制，可以实现小车沿着预定的循迹路径行驶并在遇到障碍物时进行自主避障操作。

该设计还可以通过功能扩展实现更多的智能功能，如音乐播放和语音识别等。

STM32最小系统原理图STM32是一款高性能、高可靠性的32位单片机系列产品，采用Cortex-M内核。

它可以用来设计各种嵌入式系统，包括家电、医疗设备、汽车电子和工业自动化等领域。

在进行STM32的设计时，我们需要先画出最小系统原理图，该原理图包含了STM32所需的电源和外围器件。

首先，我们需要为STM32提供合适的电源。

通常情况下，我们可以使用LM1117-3.3三端稳压器作为主芯片的电源。

其输入电压可以在6V至12V之间，输出电流为800mA，输出电压为3.3V。

此外，还需要添加适当的电容来提供电源稳定性。

接下来，我们需要为STM32添加晶振电路。

晶振电路主要包括一个晶振和两个电容。

在选择晶振时，我们需要确定频率和精度。

常见的选择包括8MHz和16MHz的晶振。

晶振电路的作用是为STM32提供系统时钟信号。

复位电路是STM32系统中非常重要的部分，它用于在系统启动时将芯片复位到初始状态。

复位电路主要由一个复位按钮、一个电阻和一个电容组成。

在启动或出现故障时，按下复位按钮将使STM32芯片重新启动。

调试电路主要用于在开发和调试过程中进行调试操作。

它包括JTAG或SWD接口、调试器、与调试器连接的引脚等。

通过调试电路，开发人员可以通过调试器进行单步调试、变量查看和性能分析等操作。

最后，我们需要为STM32添加一些扩展接口电路，如LED指示灯、按键开关、LCD模块、以太网接口、USB接口、UART接口等。

这些扩展接口可以根据实际应用需求来选择和设计。

基于STM32的智能小车设计智能小车是一种基于嵌入式系统的移动机器人，结合了传感器、控制器和执行器，能够自主进行感知、决策和行动。

本文将基于STM32单片机来设计一个智能小车。

首先，我们需要选择合适的STM32单片机。

STM32系列单片机具有低功耗、高性能和丰富的外设资源等特点，非常适合用于智能小车设计。

根据需求，我们可以选择不同型号的STM32单片机，如STM32F103系列。

接下来，我们需要确定智能小车的功能需求和硬件设计方案。

一般来说，智能小车需要进行感知、决策和控制等任务。

感知任务包括使用传感器获取环境信息，如红外传感器、超声波传感器和摄像头等。

决策任务通过分析感知信息来做出智能决策，如避障、跟随线路等。

控制任务包括通过执行器进行动作控制，如电机驱动、舵机控制等。

基于STM32的智能小车设计需要进行硬件连接和软件开发。

在硬件连接方面，我们需要将传感器和执行器与STM32单片机相连接，通过GPIO 口、定时器和中断等机制进行数据的输入和输出。

在软件开发方面，我们需要使用C语言编写嵌入式程序，通过编写驱动程序和算法实现智能小车的各项功能。

对于传感器的使用，我们可以使用红外传感器来进行避障，超声波传感器来进行距离测量，摄像头来进行图像处理等。

对于执行器的控制，我们可以使用直流电机来驱动轮子，舵机来控制方向等。

同时，我们还可以添加WiFi或蓝牙模块，与智能手机或电脑进行通信，实现远程控制或数据传输等功能。

在软件开发方面，我们需要编写驱动程序来控制传感器和执行器的工作，并利用定时器、中断和PWM等功能实现精确的控制。

同时，我们还需要编写算法来处理传感器数据，进行决策和控制。

例如，基于红外传感器的避障算法可以通过检测障碍物的距离和方向来进行避障决策，基于摄像头的图像处理算法可以识别线路并进行跟随等。

为了方便开发和调试，我们可以使用开发板或者自制底板来进行硬件连接。

开发板可以帮助我们快速搭建硬件环境，并提供丰富的软件开发工具和示例代码。

基于STM32智能小车的设计与实现基于STM32智能小车的设计与实现近年来，随着人工智能和物联网技术的迅猛发展，智能小车成为了人们关注的焦点。

本文将介绍一款基于STM32芯片的智能小车的设计与实现。

首先，让我们来了解一下STM32芯片。

STM32是意法半导体公司推出的一款微控制器，具有低功耗、高性能、高可靠性的特点。

它内置了丰富的外设，包括多个串口、定时器、ADC和CAN等。

因此，我们选择STM32作为智能小车的主控芯片。

智能小车的设计主要包括硬件设计和软件设计两个方面。

在硬件设计方面，我们需要选用合适的电机、轮子、传感器等组件。

电机作为小车的动力驱动器，我们选择了直流电机来驱动轮子的转动。

传感器则用于获取环境信息，以便智能小车能够做出相应的行动。

在本设计中，我们使用了红外避障传感器、超声波测距传感器和巡线传感器。

接下来，我们进行电路的设计。

主控板上集成了STM32芯片、电机驱动芯片、传感器接口电路等。

我们将这些电路连接在一起，并通过适当的连接线与电机、传感器等组件相连。

通过这样的设计，我们可以实现智能小车的各项功能。

在软件设计方面，我们使用Keil C编译器进行开发。

首先，我们需要对STM32芯片进行初始化，包括设置GPIO引脚的输入输出状态、串口通信参数的配置等。

然后，我们通过编写驱动程序来实现对电机的控制。

在驱动程序中，我们可以设置电机的运动方向、速度等参数。

此外，我们还需要编写传感器的数据读取程序。

通过读取传感器的数据，我们可以实时地了解到周围环境的情况。

最后，我们可以根据不同的传感器数据，编写控制算法，使智能小车能够根据环境情况作出合理的决策。

通过以上的设计与实现，我们成功地搭建了一台基于STM32芯片的智能小车。

该小车可以根据传感器获取到的数据，对周围环境做出相应的反应。

比如在检测到障碍物时，小车能够自动避开；在巡线传感器检测到黑线时，小车能够沿着黑线行驶。

这样的智能小车不仅能够增加乐趣，还可以具备实际应用价值。

《基于STM32智能小车的设计与实现》篇一一、引言随着科技的不断发展，智能小车在物流、安防、救援等领域的应用越来越广泛。

本文将详细介绍基于STM32的智能小车的设计与实现过程，包括硬件设计、软件设计、系统调试及性能测试等方面。

二、硬件设计1. 核心控制器本设计采用STM32系列微控制器作为核心控制器，其具有高性能、低功耗等优点，适用于智能小车的控制需求。

2. 电机驱动模块电机驱动模块采用H桥电路，用于控制小车的运动。

本设计采用两个电机驱动模块，分别控制小车的左右轮，实现小车的转向和前进后退功能。

3. 传感器模块传感器模块包括红外传感器、超声波传感器等，用于实现小车的避障和路径识别功能。

其中，红外传感器用于检测前方障碍物，超声波传感器用于测量与障碍物的距离。

4. 电源模块电源模块为小车提供稳定的电源供应。

本设计采用锂电池作为电源，通过DC-DC转换器为各模块提供稳定的电压。

三、软件设计1. 操作系统及开发环境本设计采用嵌入式操作系统，如RT-Thread等，为小车的软件设计提供支持。

开发环境采用Keil uVision等集成开发环境，方便程序的开发和调试。

2. 程序设计程序设计包括主程序、电机控制程序、传感器读取程序等。

主程序负责协调各模块的工作，电机控制程序根据传感器的信息控制电机的运动，实现小车的避障和路径识别功能。

传感器读取程序负责读取红外传感器和超声波传感器的信息，为电机控制程序提供依据。

四、系统调试及性能测试1. 系统调试系统调试包括硬件电路的调试和软件程序的调试。

硬件电路的调试主要检查各模块的连接是否正确，电源供应是否稳定等。

软件程序的调试主要检查程序的逻辑是否正确，各模块之间的协调性是否良好等。

2. 性能测试性能测试包括避障测试、路径识别测试等。

避障测试中，将小车置于不同障碍物环境下，观察其是否能正确避开障碍物。

路径识别测试中，设置不同的路径，观察小车是否能按照设定的路径行驶。

五、结论本文介绍了基于STM32的智能小车的设计与实现过程。

STM32最小系统1. 简介STM32最小系统是一种基于ST公司的STM32微控制器的原型开发板，它包括了一些基本的硬件元件以及所需的电路连接。

STM32最小系统通常用于快速原型开发、学习和测试STM32微控制器。

本文档将介绍STM32最小系统的硬件组成、基本功能以及如何使用它进行开发。

2. 硬件组成STM32最小系统通常包括以下硬件元件：•STM32微控制器芯片：通常是STM32F系列的芯片，如STM32F103C8T6。

•时钟电路：包括晶振和相关电路元件，用于提供系统时钟。

•电源电路：用于提供微控制器和其他模块所需的电源。

•调试接口：通常使用SWD接口，用于调试和烧录代码。

•IO引脚：用于与外部设备连接的GPIO引脚。

3. 基本功能STM32最小系统具有以下基本功能：3.1. 运行用户代码STM32最小系统可以加载和运行用户编写的代码。

用户可以使用各种开发环境，如Keil、IAR和STM32CubeIDE等，编写代码并将其烧录到STM32最小系统中。

一旦代码被烧录，STM32最小系统便可以执行用户定义的功能。

3.2. 外部设备连接STM32最小系统提供了多个GPIO引脚，用于连接外部设备。

通过配置这些引脚的模式和状态，用户可以控制外部设备并接收来自外部设备的数据。

3.3. 调试和烧录STM32最小系统通常带有一个调试接口，用于调试和烧录代码。

用户可以使用专用的调试工具，如ST-Link，通过SWD 接口连接到STM32最小系统，以进行代码调试、单步执行和烧录。

4. 使用STM32最小系统开发使用STM32最小系统进行开发通常需要以下步骤：4.1. 准备开发环境首先，您需要安装适当的开发环境，如Keil、IAR或STM32CubeIDE。

这些开发环境提供了编写、调试和烧录代码的工具。

4.2. 编写代码使用选定的开发环境，编写您的代码。

您可以使用C或C ++等编程语言。

在编写代码时，请参考STM32微控制器的数据手册和参考手册，以了解每个寄存器和外设的详细信息。

基于STM32的智能循迹小车设计摘要：本文主要介绍了一种基于STM32单片机的智能循迹小车设计方案。

该小车具备实时采集环境数据、智能处理数据、迅速做出反应的能力，并能在给定的轨迹上实现自主导航，实现了循迹的目标。

在设计中，使用了STM32F103C8T6单片机作为控制核心，利用多功能IO口和硬件定时器模块，实现了对小车轮速的控制和编码器的读取；采用了红外传感器来实时采集地面上黑线的状态，利用PID算法处理传感器采集到的数据，并通过PWM控制小车的速度和方向。

关键词：STM32；循迹小车；智能控制；PID算法；PWM控制一、引言智能循迹小车是指能够在预定的轨迹上自动行驶的小型车辆，它可以对环境进行实时感知和智能处理，根据输入信号作出相应的反应，实现自主导航的功能。

循迹小车广泛应用于工业生产、军事侦察等领域，也是机器人技术的重要组成部分。

在循迹小车的设计中，STM32单片机以其强大的处理能力和丰富的外设接口广受青睐。

二、系统硬件设计本设计使用了STM32F103C8T6作为主控单元，具备64KB的Flash存储器、20KB的SRAM存储器，可以满足小车的数据处理和存储需求。

另外，该单片机有多个普通IO引脚和定时器模块可以供我们使用。

小车的驱动部分采用两个直流电机驱动器，这些电机驱动器可以通过PWM信号控制电机的转速和方向。

在传感器方面，我们使用红外传感器来实时检测地面上黑线的状态。

另外，我们还将采用编码器模块来获取电机的转速和行驶距离。

三、系统软件设计在软件设计中，我们首先需要对传感器模块进行初始化，然后通过定时器中断的方式定时采集传感器模块的数据。

接着，我们将采集到的数据进行处理，根据PID控制算法得出小车应该输出的PWM占空比，然后通过PWM控制模块输出给电机驱动器。

最后，我们不断循环执行上述程序，实现小车的循迹控制。

四、系统性能测试在测试中，我们将小车放置在预定的轨迹上，并设置不同的控制参数，观察小车的循迹效果。

基于STM32的WIFI智能小车1. 本文概述本文主要介绍了基于STM32的WIFI智能小车的设计与实现。

在无线网络蓬勃发展的当下，无线系统已经融入了我们的日常生活，而WiFi技术作为移动终端的主要应用，也逐渐扩展到了家居智能控制系统等领域。

本文通过在STM32单片机上嵌入WIFI模块，实现了智能小车的无线控制功能。

文章对小车的现状进行了介绍，并分析了小车的整体架构设计。

详细阐述了具备WIFI功能的智能小车的硬件和软件的具体设计，包括驱动、显示、检测等常用硬件功能的使用，以及uCGUI多窗口应用程序界面设计实现的WiFi热点访问界面。

通过这些设计，使得小车具备了先进的WIFI控制功能，可以通过手机或电脑进行远程操作，实现了智能避障、报警、实时状态显示等功能，为智能家居等领域的应用提供了新的可能。

2. 32在智能小车中的应用随着物联网和无线通信技术的快速发展，传统的智能小车已经无法满足现代社会的需求。

为了增强小车的智能化和自主性，STM32微控制器被广泛地应用于智能小车的控制系统中。

STM32以其高性能、低功耗和易于编程的特性，在智能小车的设计中发挥了重要作用。

（1）核心控制：STM32作为小车的核心控制器，负责接收来自各种传感器的数据，并根据预设的算法或用户输入的指令来控制小车的行驶方向、速度和轨迹。

它还要处理来自WIFI模块的数据，实现与上位机或云端服务器的通信。

（2）传感器数据处理：智能小车通常会搭载多种传感器，如超声波传感器、红外传感器、摄像头等，用于检测周围环境、障碍物和道路信息。

STM32能够高效地处理这些传感器的数据，提取出有用的信息，并据此做出决策。

（3）WIFI通信：通过内置的WIFI模块，STM32可以实现智能小车与手机、平板或电脑等设备的无线连接。

这使得用户可以通过手机APP或网页来远程控制小车，或者将小车的行驶数据和视频流传输到上位机进行分析和处理。

（4）电源管理：STM32还负责智能小车的电源管理，包括电池的电压监测、充电控制、功耗优化等。
