附着力测试指导书

版本版次页码文件号
一，目的：通过电池片与焊带焊接强度测试，以确保电池片焊接质量。

二，使用范围：适用于电池片焊接质量的测试与判断。

三，确认时机：每班上班前确认，每三小时背电极和主栅线各确认一次，更换批次和更换浆料都要确认一次。

四，操作步骤：品质重点：焊条与电极脱落处为锯齿型，拉大于3N.
反应计划：发现异常由组长通知工艺和巡检，
编制/Edited by: 审核/checked by: 批准/Approval by:
日期/Date: 日期/Date: 日期/Date:
电池片附着力测试作业指导书
1:烙铁温度达到385℃，保持2分钟以上。

2：使用的焊条需要在助焊剂浸泡5分钟左右。

1：选用D3片做拉力实验用片，焊接开始的时候烙铁烙在焊头保持3秒左右时间，然后缓慢的焊接以保证焊条与电池片焊接性良好，不要
在焊条上来回焊接。

1：焊接好了之后把焊条多余的一头打一个节，方便拉力计能钩住焊条。

1:取出拉力计，装上拉力计的拉钩,检查一下拉力计是否完好。

操作步骤1操作步骤2操作步骤3操作步骤4
1：记录附着力实验的数据是否达到3N， 2：焊条与电极是否有脱落现象，电池片脱落处
是否是锯齿型。

操作步骤8
1：打开拉力计选择使用单位牛（N），并清零。

1：把电池片压在工装板下面，焊条放置于两板之间，用拉力计钩住焊条一头，另外一只手按住两块工装板。

1:做拉力实验的时候焊条与电池片水平面成45°，拉的时候与工装的一侧成水平，以保证拉力实验数据的真实性。

操作步骤5操作步骤6操作步骤7。

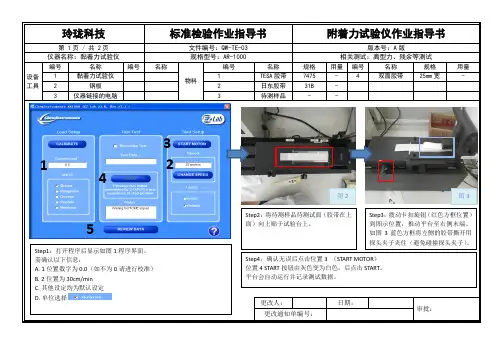

第 1页 / 共 2页文件编号：QW-TE-03版本号：A 版仪器名称：黏着力试验仪 规格型号：AR-1000相关测试：离型力、残余等测试 设备工具 编号 名称 编号 名称 物料编号 名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪 1TESA 胶带 7475 - 4 双面胶带 25mm 宽 - 2 钢板2 日东胶带 31B -3 仪器链接的电脑3待测样品--更改人： 日期：审批：更改通知单编号：Step1：打开程序后显示如图1程序界面。

需确认以下信息：A. 1位置数字为0.0（如不为0请进行校准）B. 2位置为30cm/minC. 其他设定均为默认设定D. 单位选择Step2：将待测样品待测试面（胶带在上面）向上贴于试验台上。

Step3：拨动卡扣旋钮（红色方框位置）到图示位置，推动平台至右侧末端。

如图3蓝色方框将左侧的胶带撕开用探头夹子夹住（避免碰撞探头夹子）。

Step4：确认无误后点击位置3 （START MOTOR ） 位置4 START 按钮由灰色变为白色，后点击START 。

平台会自动运行并记录测试数据。

图2图3图11234 5第 2页 / 共 2页文件编号：QW-TE-03 版本号：A 版仪器名称：黏着力试验仪规格型号：AR-1000相关测试：离型力、残余等测试设备 工具编号名称 编号名称物料编号名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪1 TESA 胶带 7475 - 4双面胶带25mm 宽-2 钢板2 日东胶带 31B - 3仪器链接的电脑3待测样品 --3c更改人：日期：审批：更改通知单编号：Step5：待胶带即将被完全剥离的时候，点击STOP 按钮（图4红框内）,测试会停止（电机仍在运行）并跳出如图5界面。

切换至图6的初始界面，点击图6红圈位置的STOP MOTOR 按钮（停止电机的工作）Step6：切换到图5的界面。

测试曲线名称的命名规则为按测试日期命名。

一：百格测试
用锋利刀片（刀锋角度为15°～30°）在测试样本表面划10×10个1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用粘附力350～400g/cm2的胶带（3M600号胶纸或等同）牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同测试；
结果判定：要求附着力≥4B时为合格。

5B－划线边缘光滑，在划线的边缘及交叉点处均无油漆脱落；
4B－在划线的交叉点处有小片的油漆脱落，且脱落总面积小于5％；
3B－在划线的边缘及交叉点处有小片的油漆脱落，且脱落总面积在5％～15％之间；
2B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在15％～35％之间；
1B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积在35％～65％之间；
0B－在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。

附着力作业指导书一、概述附着力作业指导书旨在提供对附着力作业的详细指导，帮助读者深入理解附着力相关概念，掌握正确的操作方法和安全注意事项。

本指导书分为三个主要部分：概述、操作指南和安全提示。

二、操作指南1. 准备材料在进行附着力作业之前，需要准备以下材料：A. 清洁剂：根据具体情况选择合适的清洁剂，确保表面干净无污垢。

B. 刷子/海绵：用于涂抹和擦拭清洁剂。

C. 附着力剂：根据需要选择适当种类的附着力剂。

D. 纸巾：用于擦拭多余的附着力剂。

2. 准备工作区域在进行附着力作业之前，需要做好以下准备工作：A. 确保工作区域通风良好，并确保室内温度适宜。

B. 清理工作区域，确保表面平整、干净，以提供良好的工作条件。

C. 摆放工具和材料，保持整洁有序，以便于操作和使用。

3. 操作步骤下面是进行附着力作业的基本操作步骤：A. 清洁表面：使用清洁剂和刷子/海绵清洁待处理表面，确保无污垢和杂质。

B. 涂抹附着力剂：根据具体要求，选择适当的附着力剂，并使用刷子/海绵均匀涂抹在待处理表面上。

C. 干燥时间：根据附着力剂的要求，等待适当时间，让其干燥。

D. 附着力测试：使用适当的测试方法，对处理后表面的附着力进行测试，确保达到要求。

E. 清理工具和材料：在完成附着力作业后，及时清理工具和材料，确保工作区域整洁干净。

三、安全提示在进行附着力作业时，请注意以下安全事项：1. 防护措施：根据具体情况，佩戴适当的防护设备，例如手套、护目镜等，确保自身安全。

2. 通风要求：在操作附着力剂时，确保工作区域通风良好，以避免有害气体积聚。

3. 使用指南：在使用附着力剂之前，请仔细阅读其使用说明书，并按照要求使用。

4. 废弃物处理：将废弃的清洁剂和附着力剂正确处理，不可乱倒，以免造成环境污染。

结语本附着力作业指导书通过提供对附着力作业的操作指南和安全提示，旨在帮助读者正确、安全地进行附着力作业。

在实际操作中，务必遵循本指导书的要求，并根据具体情况进行灵活应用。
