ZC29B-1型接地电阻测试仪

五、接地电阻测量（ZC29B-2型)
2.接线一测量
1.将仪表水平放置检查检 流计是否指在零位上，否 则将指针调到零位上。 2.将倍率开关置于最大倍 率慢慢转动发电机的摇柄， 同时旋动电位器刻度盘。 使检流计指针指在“0”位 上。 3.当检流计的指针接近平 稳时，加快发电机摇柄转 速，使其达到每分钟120转， 继续转动电位器刻度盘， 使检流计平衡，此时刻度 盘的读数乘以倍率即为被 测接地电阻值。若使用“E’ 5m P’ 10m C’ 20m” 导线，测量结果乘以2倍则 是被测接地电阻值。
二、水运与航空
1．水运 (1)1872年,
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“
接地电阻测试仪的使用方法
二、接地电阻测试仪结构（ZC29B-2型) 1.接线端子 2.电位器刻度盘 3.倍率开关 4.检流计 5.摇表手柄
接地电阻测试仪的使用方法
三、接地电阻测试仪接点端子（ZC29B-2型) 1.测量接地体电阻1Ω或大于1Ω 时，E-E端子用连片短接
1.测量接地体电阻小于1Ω时， E-E端子用连片打开
3.对待测接地体进行除锈处理， 以保证电气连接可靠。
20米导线
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型)
1.接线
(1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。

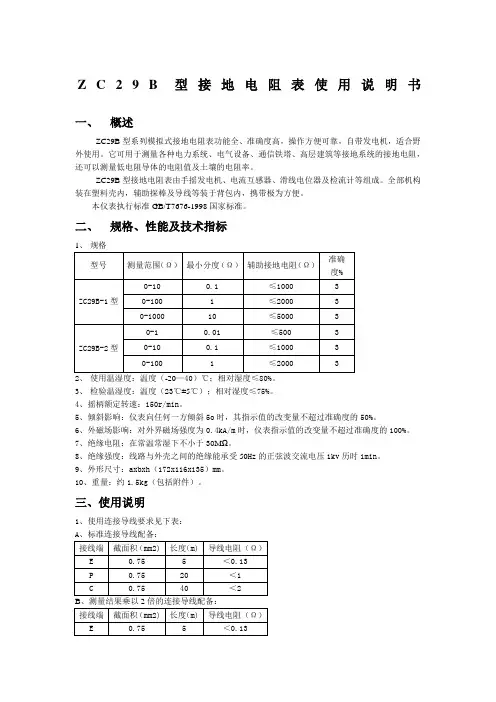

Z C29B型接地电阻表使用说明书一、概述ZC29B型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。

它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。

ZC29B型接地电阻表由手摇发电机、电流互感器、滑线电位器及检流计等组成。

全部机构装在塑料壳内，辅助探棒及导线等装于背包内，携带极为方便。

本仪表执行标准GB/T7676-1998国家标准。

二、规格、性能及技术指标2、使用温湿度：温度（-20—40）℃；相对湿度≤80%。

3、检验温湿度：温度（23℃±5℃）；相对湿度≤75%。

4、摇柄额定转速：150r/min。

5、倾斜影响：仪表向任何一方倾斜5o时，其指示值的改变量不超过准确度的50%。

6、外磁场影响：对外界磁场强度为0.4kA/m时，仪表指示值的改变量不超过准确度的100%。

7、绝缘电阻：在常温常湿下不小于30MΩ。

8、绝缘强度：线路与外壳之间的绝缘能承受50Hz的正弦波交流电压1kv历时1min。

9、外形尺寸：axbxh（172x116x135）mm。

10、重量：约1.5kg（包括附件）。

三、使用说明1、使用连接导线要求见下表：A、标准连接导线配备：2、接线方法（见图1）3、被测接地极E’距电位探棒P’20米（10米）电流探棒C’40米（20米）三点成一线。

E端钮接5米导线，P端钮接20米（10米）导线，C端钮接40米（20米）导线。

连接处必须接触良好，否则测量结果不准确。

4、将仪表水平放置检查检流计是否在零位上，否则可将零位调节器调至零位上。

5、将倍率开关2置于最大倍率慢慢转动发电机的摇柄4，同时旋动电位器刻度盘1，使检流计3指针指在“0”位上。

6、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到150/min，再转动电位器刻度盘使检流计平衡，此时刻度盘的读数乘以倍率即为被测接地点的接地电阻值。

五、接地电阻测量（ZC29B-2型) 3.接线二 (1) 测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。
五、接地电阻测量（ZC29B-2型) 2.接线二测量
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线一 (1)接地电阻测试仪应放置 在离测试点1～3m处，放置 应平稳，便于操作。 (2)每个接线头的接线柱都 必须接触良好，连接牢固。 (3)沿被测接地极（线） E′使电位探棒P′和电流 探棒C′依直线彼此相距20 米，且电位探棒P′系在 E′和C′之间。 (4)不得用其他导线代替随 仪表配置来的5m、20m、 40m长的纯铜导线。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线 (1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
