12.2 欧姆定律导学案【导学目标】1、掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。

2、培养学生解答电学问题的良好习惯。

【课堂导学】1、通过上节课实验探究电流与电压、电阻的关系用到的实验方法是： 。

分析实验数据得到以下结论：当 一定时，通过导体的 与导体两端的 成正比； 当 一定时，通过导体的2、右表是第1节某小组的实验数据，利用上表的数据计算每组R U的值,并与相应的电流I 进行比较，我们发现：I RU一、欧姆定律1、欧姆定律的内容：2、公式：公式中符号的意义及单位：U — — R — — I — ——说明：（1）欧姆定律中的 I 、U 、R 都是指同一导体、同一时刻性、同一段电路上对应的物理量。

（2）欧姆定律中各物理量的单位必须统一成国际主单位。

二、欧姆定律的应用：【课堂练习】1、指出下面这两个同学解题中的错误之处。

2、为了解题方便和避免错误，解题时我们应该注意些什么？交流讨论：应用欧姆定律计算有关电流、电压和电阻的简单问题。

(1)、利用欧姆定律求电流：应用公式：例1：一条电阻丝的电阻是110Ω，接在220V 的电压上，通过它的电流是多少？ (2)、利用欧姆定律求电路的电压：由公式 变形得例2、一个电熨斗的电阻是0.1K Ω，使用时流过的电流是2.1A ，则加在电熨斗两端的电压是多少？ (3)、利用欧姆定律求导体的电阻：由公式 变形得例3、在一个电阻的两端加的电压是20V ，用电流表测得流过它的电流是1A ，，则这个电阻的阻值是多少？当加在这个电阻两端的电压为10V 时，通过它的电流是多少？当它两端的电压为0时，通过它的电流是多少？电阻又是多少？思考：关于公式，你认为导体电阻大小与哪些因素有关？与导体两端的电压和通过的电流有关吗？为什么？由例3可以看出一种测量电阻的方法，即通过测出未知电阻两端的 和 ，然后应用公式 算出电阻的大小。

【课堂练习】1. 一段导体两端电压是2.0V 时，导体中的电流是1.0A ，如果将其两端的电压增大到4.0V ，导体中的电流变为( )A.2.0AB.0.25AC.3.0AD.0.5A2、将一个10欧的电阻和一个20欧的电阻分别接到同一个电源的两端，如果流过10欧的电阻的电流为1安，则流过20欧的电阻的电流为（ ）A.2.0AB.0.25AC.3.0AD.0.5A3、为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示。

第17章欧姆定律复习导学案一基础知识梳理考点一电流与电压和电阻的关系1.电流与电压的关系，在电阻一定的情况下，通过导体的电流与导体两端的电压成2.电流与电阻的关系，在电压一定的情况下，通过导体的电流与导体的电阻成，考点二欧姆定律1，欧姆定律(1)内容:导体中的电流，跟导体两端的电压成，跟导体的电阻成(2)公式：I= 变形公式U= R=2.电阻的串联和并联(1)电阻的串联，相当于增加了导体的，则总电阻比任何一个电阻都，规律:串联电路的总电阻等于即.(2)电阻并联，相当于增大了导体的，则总电阻比任何一个电阻都，且其中最小的电阻，规律：并联电路中的总电阻的倒数等于即：(3)无论串联还是并联，电路中任意一个电阻增大或减小，总电阻也随之增大或减小。

考点三串并联电路中电流电压电阻的规律在串联电路中：电流，公式表达：电压，公式表达：电阻，公式表达：U1/U2=R1/R2在并联电路中：电流，公式表达：电压，公式表达：电阻，公式表达：I1/I2=R2/R1《典例精讲》类型一欧姆定律的相关计算例1 如图电源电压恒定，R1=20欧，闭合开关s，断开开关s1，s1，发现电流表示数变化了电流表示数是0.3A，若再闭合开关0.1A，则电源电压为V，R2的阻值为Ὠ..<拓展训练>如图所示，R1=20欧，闭合开关，电压表和电流表的示数分别为6V和0.5A.求:(1)通过电阻R1的电流.(2)电阻R2的阻值.类型二u--l图像的理解及相关计算例2如图所示，是小灯泡L和电阻R中电流随电压变化的图像的，由图像可知，电阻R的阻值为Ώ，若将它们并联接在电压为2V的电源两端，电路中的总电流为 A.类型三实验聚焦（探究一）探究电流与电阻的关系《探究方法》控制变量法电路图实验图像《实验结论》：在电压一定的情况下，通过导体的电流与导体的电阻成反比。

《命题热点》（1）连接电路时，开关应该，闭合开关前，滑动变阻器的滑片移到。

（2）滑动变阻器的作用是保护电路的，和调节定值电阻两端保持一定。

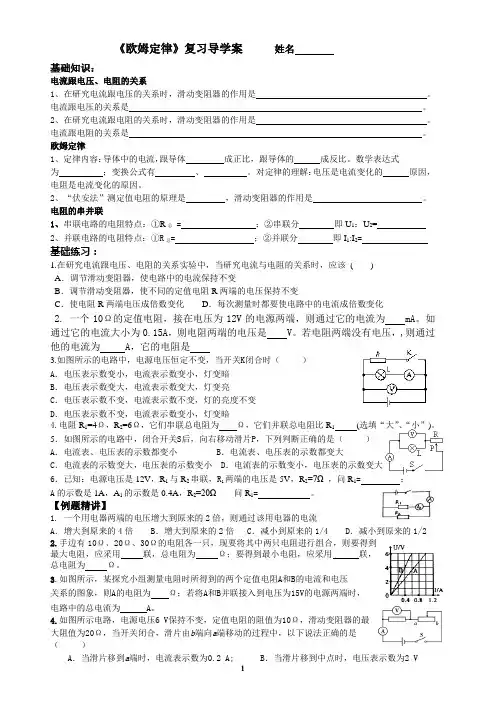

《欧姆定律》复习导学案姓名基础知识：电流跟电压、电阻的关系1、在研究电流跟电压的关系时，滑动变阻器的作用是。

电流跟电压的关系是。

2、在研究电流跟电阻的关系时，滑动变阻器的作用是。

电流跟电阻的关系是。

欧姆定律1、定律内容：导体中的电流，跟导体成正比，跟导体的成反比。

数学表达式为；变换公式有、。

对定律的理解：电压是电流变化的原因，电阻是电流变化的原因。

2、“伏安法”测定值电阻的原理是，滑动变阻器的作用是。

电阻的串并联1、串联电路的电阻特点：①R总 = ；②串联分即U1：U2=2、并联电路的电阻特点：①R总= ；②并联分即I1:I2= 基础练习：1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该( )A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化2. 一个10Ω的定值电阻，接在电压为12V的电源两端，则通过它的电流为 mA。

如通过它的电流大小为0.15A，则电阻两端的电压是 V。

若电阻两端没有电压，,则通过他的电流为 A，它的电阻是3.如图所示的电路中，电源电压恒定不变，当开关K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗4.电阻R1=4Ω，R2=6Ω，它们串联总电阻为Ω，它们并联总电阻比R1(选填“大”、“小”)。

5．如图所示的电路中，闭合开关S后，向右移动滑片P，下列判断正确的是（）A．电流表、电压表的示数都变小 B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小 D．电流表的示数变小，电压表的示数变大6．已知：电源电压是12V，R1与R2串联，R1两端的电压是5V，R2=7Ω ，问R1= ；A的示数是1A，A1的示数是0.4A，R2=20Ω问R1= 。

欧姆定律复习一【知识要点回顾】：1 要研究电流与电压、电阻的关系，采用的研究方法是：。

即：保持不变，改变电压研究电流随电压的变化关系；保持不变，改变电阻研究电流随电阻的变化关系。

2 在电阻一定的情况下，导体中的；在电压不变的情况下，导体中的电流。

3 欧姆定律的内容：，数学表达式为。

4 说明：（1）适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）；（2）I 、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加脚码区别。

三者单位依次是，，。

（3）同一导体（即R不变），则I与U成，同一电源（即U不变），则I与R 成（4）是电阻的定义式，它表示导体的电阻由导体本身的、、、等因素决定。

R＝U/I是电阻的量度式，它表示导体的电阻可由U/I给出，即R与U、I的比值有关，但R与外加电压U和通过电流I等因素。

（5）定律中“成正比”和“成反比”两个词是有条件的．(想一想条件是什么?)（6）公式I=U/R 变形得到另外两式：和5 两个电阻和串联和并联的基本特性如下表：电路电流I= I1= I2电压U=U1=U2电阻串联的电阻越多，总电阻越；几个电阻,串联时总电阻最大。

并联的电阻越多，总电阻越,并联总电阻比最小的那个电阻还要小；几个电阻,并联时总电阻最小。

分压原理：U1/U2=（串联电路，电阻越大，分到的电压越大）分流原理：I1/I2=（并联电路，电阻越大的支路，分到的电流越小）无论串联还是并联，当其它电阻不变，若其中某一个电阻变大时，则总电阻都变大；若其中某一个电阻变小时，则总电阻都变小。

公式使用应用欧姆定律（I=U/R，U=IR，R=U/I）时，要注意公式中的三个物理量必须是针对同一电路或同一导体，不能张冠李戴（“同体性”）；还要注意“同时性”，即电路发生变化前后，同一电阻的电压、电流一般不同，要注意区分。

6 伏安法测电阻（小灯泡电阻）1〉．定义：用和分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫。
