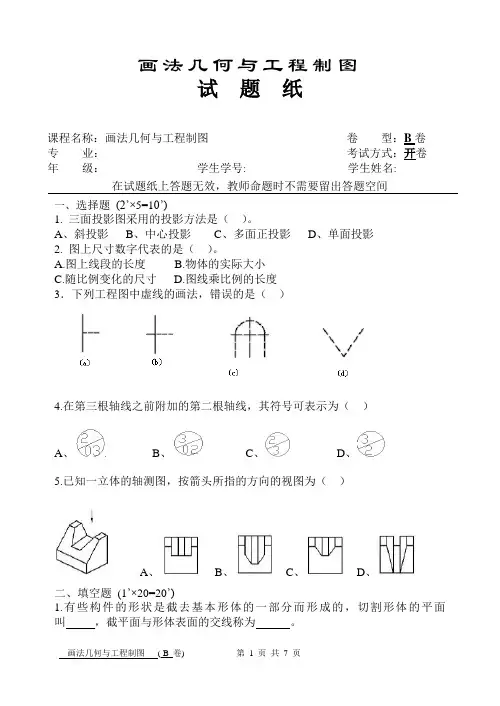

上海师范大学标准试卷
2009 ~2010学年第二学期考试日期2010 年09 月日
科目画法几何与工程制图（下）（B卷）
专业本、专科年级班姓名学号
我承诺，遵守《上海师范大学考场规则》，诚信考试。
签名：________________ 一、填空（共30分）
1．剖视图的种类有：（1）全剖视图，（2）半剖视图，（3）局部剖视图。
2．正等测图的轴向伸缩系数比为p:q:r= 1 : 1 : 1。
3．零件图上的尺寸不允许标注成封闭尺寸链。
4．基准分为两种，即设计基准和工艺基准。
5．直齿锥齿轮的正确啮合条件是：m
大1=m
大2
，α
大1
=α大2， d1、d2共顶。
6．直齿圆柱齿轮的m=2，z
1=23，z
21
= 46mm，
2
= 100mm，a= 73mm。
7．滚动轴承代号30210，3表示其类型为向心推力轴承，02为尺寸系列代号，内径为50 mm。
8．键的类型有普通平键，半圆键,钩头契键和花键。
9．基准孔的代号为 H ，基准轴的代号为 h 。
10．螺纹的公称直径指的是大径。
11．压缩弹簧的总圈数等于支撑圈数和有效圈数之和。
12．孔比轴难（难、易）加工，所以孔的公差等级要比轴低（高、低）一级。
13．形位公差中，面轮廓度特征符号是，圆跳动度特征符号是。
14．装配图一般标注下列尺寸：(1)特征尺寸,(2)装配尺寸,(3)安装尺寸,(4)检验尺寸,(5)
外形尺寸,(6)其他重要尺寸。
15．齿轮传动比i>1时减（加、减）速，主动轮齿数大于（大于、小于）从动轮齿数。
二、作图（共24分）
1．补齐视图中所缺的线。
（4分）
2．根据主、俯视图，画出A斜视图和B局部视图。
（4分）
3．将零件的主视图画成全剖视图。
（4分）
4．采用几个平行的剖切平面将零件的左视图画成剖视图。
（6分）
5．根据轴测图和主视图，画出两个指定位置的移出断面图和一个局部放大图，并标注。
（6分）
三、改错（共12分）
1．分析视图中出错的地方，并改正视图。
（4分） 2．改正图中的各种错误，并将正确
的主视图重新画出。
（4分）
3．指出下列螺纹及螺纹连接中的错误画法，并在旁画出正确的视图。
（4分）
四、螺纹标注（共4分）
（1）非螺纹密封管螺纹：尺寸代号为1，A级。
（2）梯形螺纹：公称直径d=32，螺距P=6，
双线螺纹，左旋，中径公差带代号为7e。
五、极限与配合（共15分）
根据装配图上所注的尺寸及配合代号，在轴套与轴的零件图上，采用同时标注公差带代号与极限偏差的形式，通过查表在图中进行标注；并画出Ø18孔轴配合的公差带图。
填充：
Ø40配合面采用基孔制，该配合为间隙配合，轴径的最小极限尺寸为Ø39.95mm，孔径的最大极限尺寸为Ø40.039mm，公差为0.039mm；Ø18配合面采用基孔制，该配合为过渡配合，（最大、最小）（间隙、过盈）量为0.015mm，（最大、最小）
（间隙、过盈）量为 -0.004mm 。
Ø18H6/js5孔轴配合的公差带图：
六、读图（共15分）
上图中，主俯左视图采用的是 局部剖 视图，A-A 采用的是 局部剖 视图，B 是 向 视图；M10×1-7H 的含义是普通细牙螺纹，公称直径10mm ，螺距1mm ，右旋，公差带代号为7H ，中等旋合长度 ；在图中指出长宽高三个方向的主要基准，即长向基准、宽向基准、高向基准。
请说明零件图中圈出的四处含义：
1. 泵体上表面对底面的平行度公差保持在0.025mm 之内。
2. Ø42孔中心线对泵体底面的垂直度公差保持在Ø 0.02mm 之内。
3. 泵体上表面是用去除材料的方式得到表面粗糙度参数值6.3μm 。
4. Ø30孔内表面是用去除材料的方式得到表面粗糙度参数值1.6μm 。
1
2
3
4
宽向基准
长向基准
高向基准。
