反激式电源设计及应用五[电磁干扰之共模部分]

毕业设计说明书反激式开关电源的设计专业 电气工程及其自动化学生姓名 伊利优酸乳班级 XXXXXX学号 XXXXXX 指导教师 XXXXXX完成日期 2XXXXXXXXX反激式开关电源的设计摘要：各种电子设备中，有一个不可或缺的组成部分，那就是电源。

反激式开关电源的设计阐述了反激式开关电源的工作原理；通过方案的对比，选择出了用电流控制型PWM技术；最后详细介绍了利用TOPSwitch 器件设计开关电源的设计过程。

TOPSwitch器件是近代出现的芯片，它有很多功能，如对过流，过热进行保护，能自动重启等。

对TOPSwitch-GX 的工作原理进行了理解，对内部结构进行了分析，对以TOP244Y为控制核心的反激式开关电源进行了设计。

设计出的采用此芯片的反激式开关电源的外围电路很简单，所用元器件少，性能指标高，价格低，有较高的集成度，很有实用价值。

该芯片的开关频率为132kHZ。

设计电路的开关电源输出功率为25W时，可以实现12V/1.2A,5V/2A和30V/20mA三路直流电压输出。

另外，还设计了外围电路，并对此进行了分析。

高频变压器的设计是重点，对磁心，线圈匝数进行了选择。

用此开关电源不但可以使外围电路器件大大减少，成本降低，还能使可靠性大大提高，正常工作时，可以提供多路输出，能在家电、IT等领域被广泛应用。

关键词：开关电源；反激式变换器；TOPSwitch-GX；高频变压器The Design of Single-end Flyback Switching Power SupplyAbstract： There is an integral part of a variety of electronic devices, and that is power. Flyback switching power supply design elaborated flyback switching power supply works; contrast through the program, select a current-controlled PWM technology used; finally describes the use of TOPSwitch device design of switching power supply design process. TOPSwitch device is the modern appearance of the chip, it has many features, such as over current, over temperature protection, can automatically restart and so on. The working principle of TOPSwitch-GX are understood, the internal structure is analyzed, based on TOP244Y has been designed for the flyback switching power supply control center. The use of this chip design flyback switching power supply external circuit is very simple, the use of fewer components, high performance, low price, have a higher degree of integration, very practical value. Theswitching frequency of the chip 132kHZ. Design of circuit switching power supply output power of 25W, you can achieve 12V/1.2A, 5V/2A and 30V/20mA three-way DC voltage output. In addition, the design of the peripheral circuits, and this analyzed. High-frequency transformer design is the key, right core, coil turns is a selection. With this switching power supply can not only greatly reduce the peripheral circuit components, cost reduction, but also to greatly improve the reliability, normal working hours, you can provide multiple outputs in home appliances, IT and other fields are widely used.Key words: Switching power supply;Fly-back converter;TOPSwitch-GX;High frequency transformer目录1 概述 (1)1.1 课题来源及基本技术要求 (1)1.2 设计内容及设计思路 (1)1.3 预期成果及其意义 (2)2 反激式开关电源方案比较与选择 (2)2.1反激式开关电源介绍 (3)2.2 反激式开关电源的方案比较与选择 (3)3 基于TOP244Y芯片的单端反激式开关电源的设计 (7)3.1 TOPSwitch-GX芯片简介 (7)3.2 基本参数确定 (8)3.3 高频变压器设计 (9)3.4 输入整流滤波电路的设计 (13)3.5 钳位保护电路的设计 (14)3.6 输出整流滤波电路的设计 (15)3.7 反馈整流滤波电路设计 (17)3.8 反馈电路设计 (17)3.9 TOPSwitch-GX芯片的外围设计 (21)4 结束语 (20)参考文献 (21)致谢 (24)附录 (23)附录1 反激式开关电源原理图 (26)附录2反激式开关电源PCB图 (28)附录3 反激式开关电源主要元件清单 (29)反激式开关电源的设计1 概述1.1 课题来源及基本技术要求1.1.1课题来源如今，开关电源在生活中的应用极其广泛。

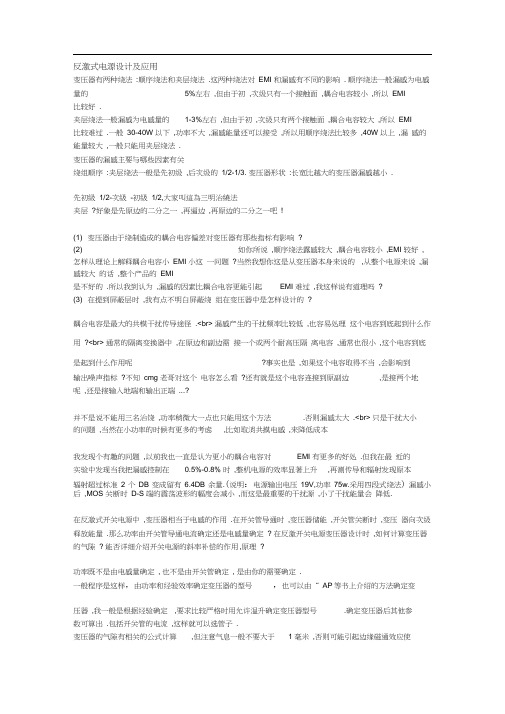

反激式电源设计及应用变压器有两种绕法:顺序绕法和夹层绕法.这两种绕法对EMI 和漏感有不同的影响. 顺序绕法一般漏感为电感量的5%左右,但由于初,次级只有一个接触面,耦合电容较小,所以EMI比较好.夹层绕法一般漏感为电感量的1-3%左右,但由于初,次级只有两个接触面,耦合电容较大,所以EMI比较难过.一般30-40W 以下,功率不大,漏感能量还可以接受,所以用顺序绕法比较多,40W 以上,漏感的能量较大,一般只能用夹层绕法.变压器的漏感主要与哪些因素有关绕组顺序:夹层绕法一般是先初级,后次级的1/2-1/3. 变压器形状:长宽比越大的变压器漏感越小.先初級1/2-次級-初級1/2,大家叫這為三明治繞法夹层?好象是先原边的二分之一,再逼边,再原边的二分之一吧!(1) 变压器由于绕制造成的耦合电容偏差对变压器有那些指标有影响?(2) 如你所说,顺序绕法露感较大,耦合电容较小,EMI 较好,怎样从理论上解释耦合电容小EMI 小这一问题?当然我想你这是从变压器本身来说的,从整个电源来说,漏感较大的话,整个产品的EMI是不好的.所以我到认为,漏感的因素比耦合电容更能引起EMI 难过,我这样说有道理吗?(3) 在提到屏蔽层时,我有点不明白屏蔽绕组在变压器中是怎样设计的?耦合电容是最大的共模干扰传导途径.<br> 漏感产生的干扰频率比较低,也容易处理这个电容到底起到什么作用?<br> 通常的隔离变换器中,在原边和副边需接一个或两个耐高压隔离电容,通常也很小,这个电容到底是起到什么作用呢?事实也是,如果这个电容取得不当,会影响到输出噪声指标?不知cmg 老哥对这个电容怎么看?还有就是这个电容连接到原副边,是接两个地呢,还是接输入地端和输出正端...?并不是说不能用三名治饶,功率稍微大一点也只能用这个方法.否则漏感太大.<br> 只是干扰大小的问题,当然在小功率的时候有更多的考虑,比如取消共摸电感,来降低成本我发现个有趣的问题,以前我也一直是认为更小的耦合电容对EMI 有更多的好处.但我在最近的实验中发现当我把漏感控制在0.5%-0.8% 时,整机电源的效率显著上升,再测传导和辐射发现原本辐射超过标准2个DB变成留有6.4DB余量.(说明：电源输岀电压19V,功率75w.采用四段式绕法)漏感小后,MOS 关断时D-S 端的震荡波形的幅度会减小,而这是最重要的干扰源,小了干扰能量会降低.在反激式开关电源中,变压器相当于电感的作用.在开关管导通时,变压器储能,开关管关断时,变压器向次级释放能量.那么功率由开关管导通电流确定还是电感量确定? 在反激开关电源变压器设计时,如何计算变压器的气隙? 能否详细介绍开关电源的斜率补偿的作用,原理?功率既不是由电感量确定, 也不是由开关管确定, 是由你的需要确定.一般程序是这样，由功率和经验效率确定变压器的型号，也可以由“ AP等书上介绍的方法确定变压器,我一般是根据经验确定,要求比较严格时用允许温升确定变压器型号.确定变压器后其他参数可算出.包括开关管的电流,这样就可以选管子.变压器的气隙有相关的公式计算,但注意气息一般不要大于 1 毫米,否则可能引起边缘磁通效应使初级有过热点.反激电压方式不需要斜率补偿.电流方式大于50%脉宽,或为了防止噪音影响需要加,计算方法可参考3842 应用指南.变压器的两种屏蔽层.<br>在小功率电源变压器中，一般有两种两种屏蔽层，铜薄和绕组.铜薄的原理是切断了初次级间杂散电容的路径,让其都对地形成电容,其屏蔽效果非常好,但工艺,成本都上升.绕组屏蔽有两种原理都在起作用:切断电容路径和电场平衡.所以绕组的匝数,绕向和位置对EMI 的结果都有很大影响.可惜我不会在这里画图来讲解,总之有一点:屏蔽绕组感应的电压要和被屏蔽绕组工作时的电压方向相反.屏蔽绕组的位置对电源的待机功耗有较大的影响.下节讲变压器浸漆和屏蔽绕组位置对待机功耗的影响.你说的屏蔽层是不是这个意思<br>只是起隔离作用的一个隔离层？（对不起,我接触的都是些通讯电源和仪表电源都是体积小的二次片式电源,所用的变压器也都是采用体积小的表贴变压器,没有用什么屏蔽层,也没有见过其它同类电源用屏蔽层）,你所说的用了屏蔽层的电源主要用在哪方面这样一来是不是体积就大了呢？还有你的“屏蔽绕组感应的电压要和被屏蔽绕组工作时的电压方向相反” 是什么意思？还有,你的屏蔽绕组输出接哪儿？最好能图文结合,这样大家的兴趣不是就来了吗？屏蔽的接地” <br屏蔽在初次级间时，其接地可以不接，接原边地，接次边地，接大地几种形式，一般接原边的地的情况较多.不知道cmg 兄是如何处理的.变压器的外部加屏蔽,特别在flyback 中,由于要加气隙,在批量小或简单起见,不是只在中间加,而是磁心截面全有气隙,为减小外部气隙的磁场干扰,而加屏蔽的,此屏蔽一般接大地.是EMI屏蔽，非安全屏蔽.<br>可以接原边的地线，也可以接原边的高压端，EMI几乎没有分别，因为有高压电容存在,上下对共模信号（一般大于1M 后以共模干扰为主）来说是等电位的. 变压器的外部屏蔽可以不接,也可以接初级地线,其对EMI 的影响看绕组内部的情况,但注意安规的问题,接初级地线,磁芯就是初级.屏蔽绕组对变压器的工作有影响<br>屏蔽绕组为了起到很好的作用，一般紧靠初级，这样它跟初级绕组之间形成一个电容,屏蔽绕组一般接初级地线或高压端,这个电容就相当于接在MOS 的D-S 端,很明显造成很大的开通损耗.影响了待机功耗,对3842 控制来说还可能引起空载不稳定. 当然,加屏蔽也会使漏感增大,但此影响在空载时是次要的.理论上关断损耗会小.<br>但由于关断电路作用都很强，MOS速度又快，所以对关断的损耗影响很小.另外屏蔽引起的损耗严格来说不全算开通损耗,有一部分是导通损耗,在开通瞬间和导通后,电容放电.用电流探头可以很明显看到导通瞬间有一个很大的尖峰.我看到很大的电流尖峰,你说的尖峰是不是在FLYBACK 的MOSFET 开通时有一个很大的尖峰, 我以前一直没法理解这是怎么来的,但我的变压器好象没有什么屏蔽呀,只是中间加了绝缘胶带如果你能反饶也可以,但在生产工艺上是不可能的.<br> 可以改变绕组从左到右,或从右到左的方向.可能你没有接触过工厂的生产过程.<br> 骨架换方向当然可以,但生产效率差不多降低40%.变压器的价格就上来了.1. 实际的电容总有感抗成分在内,在共模频率内,接高压端和地线真对EMI 没有分别吗?2. \"变压器的外部屏蔽可以不接,也可以接初级地线,其对EMI 的影响看绕组内部的情况\", 能详细说明一下吗?比如顺绕和夹绕时外部屏蔽该怎样处理呢?3. \" 磁芯就是初级\" 是什么意思?第一个确实几乎没有影响,我测过很多.第二个有很多情况,我不一一细说,只告诉你一个原则, 绕组最外层如果工作时电压变动大,则接地有巨大的影响,如果变动小,也有影响,但不是很大,当然电源功率本身很大时最好接地.第三个是安规的问题,已经有人说了.3 倍之说需要查安规.<br> 但其原理是明显的, 如果安全屏蔽的保险丝电流额定值比电源保险丝小或一样大,则发生短路时可能安全屏蔽的保险丝先断,起不到安全屏蔽的作用.至于外部屏蔽,首先要满足安规的要求,在此前提下,当然宽一些会好一点,但增加了成本,只要把两半磁心的结合面包住就好了,还有一个更好的方法,让铜带直接接触磁心.反激式电源的开关过程分析.<br> 我看到有个帖子在讨论此问题,所以需详细写一下.我看到有个帖子在讨论此问题,所以需详细写一下.很多人对反激电源开关转换期间的过程不清楚,以至于产生电流突变等想法.我来详细解释一下:MOS 关断后,初级电流给MOS 输出电容和变压器杂散电容充电（实际杂散电容放电,为简单,我们统一说充电），然后DS端电压谐振上升，由于电流很大，谐振电路Q值很小，所以基本上是线形上升当DS 端电压上升到在次级的电压达到输出电压加整流管的电压后,本应该次级就导通,但由于次极漏感的影响,电压还会上升一些来克服次级漏感的影响,这样反映到初级的电压也略高于正常反射电压,在这样条件下,次级电流开始上升,初级电流开始下降,但不要忘记初级的漏感,它由于不能偶合,所以它的能量要释放,这时是漏感和MOS 输出电容,变压器杂散电容谐振,电压冲高,形成几个震荡,能量在嵌位电路消耗掉,这里要注意一点,漏感的电流始终是和初级电流串联的,所以漏感电流的下降过程就是次级电流的上升过程,而漏感电流的下降过程是由嵌位电路电容上的电压和反射电压的差来决定的,此差越大,下降越快,转换过程越快,明显效率会提高,转换的过程是电压电流叠加的过程.用RC做吸收时，由于稳态时C上的电压和反射电压差别不是太大，所以转换过程慢，效率低，用TVS做吸收时,其允许电压和反射电压差很多,所以转换快,效率高,当然RC 耗电是另一个方面.我曾经在21ic 上请教过您一些问题,对于mos 的关断,通过您上序的分析,已经很透彻了,其他拓扑应是同样的原理,比如正激,在mos 关断后,副边折射电流与激磁电流对coss 充电,电压上升到vin 后,按理折射电流应变为零,但正由于漏感的影响,使电流并不太图变只剩下激磁电流,正是这个原因,导致电流与电压重叠时间过长,mos 端并电容也没有明显效果,所以只能减少漏感来减小关端重叠时间,实现零电压关端,我要问的是激磁电感与漏感在一个什么样的比列下才算正常呢,我目前变压器激磁电感20uh,漏感为2uh,我总怀疑漏感太大，您说有无道理呢？基本同意说明有些不认同,说出来共同分析一下.<br> 你的 1 得出的结论是不对的,和我的原意不符可能我的语文表达差一些 .我的意思是初级电压上升 ,次级也跟着生 ,当次级的电压达到次级输出 电压加整流管的压降后 ,次极整流管应该导通 .1、不清楚“杂散电容放电”2、“漏感电流的下降过程是由嵌位电路电容上的电压和反射电压的差来决定的 ”嵌,位电路电容上的电压不是由反射电压决定的吗 ?（当然和 R 的放电也有关 ）.3、假如正激式电源输出不要储能电感 ,会怎样 ?（如有必要 ,我可以按我的疑惑画个原理图 ,贴在这儿）4、能不能详细说说 RCD 吸收回路吸收初级电感储能的情况,能不能避免 ?5、请回复一下 SOMETIMES 的“ faraday screen and safety screen 中的疑问好吗” ? 1、与其说“杂散电容放电”不, 如杂散电容反向充电来得准确.2、 “漏感电流的下降过程是由嵌位电路电容上的电压和反射电压的差来决定的 ”无,论怎样 , 漏感电流的下降过程是非常剧烈的 ,故而激起的自感电压是远高于副边反射电压（MOSFET 关断的尖峰应是因此而起 ）,关断时刻 RCD 上的电压应由自感电压决定 ,而和反射电压无关 .3、这个问题单列出去算了 .4、RCD 吸收回路吸收初级电感储能是因为与反射电压串联 ，反激过程始终存在.用TVS,选择合适的工作电压可避免之 .是由电磁定律决定的：u=l di/dt;其中丨是原边漏感，其电流的变化必然感应岀一相应电压 ，此电压值 由外部电路决定 ,由公式可知 ,感应电压越高 ,电流变化越快 ,开关管上的电压电 流交叉时间越短 , 关断损耗越小 .（因漏感与原边励磁电感串联 ,故原边漏感厨师电流等于开关管关断时的电流值.）1. 怎么说都没有关系 ,关键是理解这个过程 ,MOS 导通时杂散电容电压是上正下负 ,转换过程结 束后是下正上负 .2 用 RCD 吸收 ,漏感电流下降激起的电压一般不会高于副边反射电压 .C 上的电压是反射电压和漏感电压的和，当MOS 关断时,C 上的电压和反射电压 的差决定了漏感的电流下降速度，差U=Llou*dl/dT.当然C 上的电压也包括漏感引起的一个尖峰 ,C 越大时此尖峰也越小.用TVS 时因为没有C,此尖峰就是TVS 的稳压值. 4.这个问题实际上已说过 ,RCD 的能量有两部分 ,漏感能量和一点励磁能量,原因很简单 ：我们设想变压器没有漏感 ,MOS 关断时反射电压还是加在 R 上,当然要耗能 .1、你用安培环路定律做个积分看看 .2、反激变压器的电流是从异名端流岀去的 ,你用右手螺旋定责看看是不是和先前的磁场方向 一致. 对你的第一个问题结论并不正确,根据变压器线圈的比例关系般正向道通时次级反压由初级电压和线圈比例关系相乘决定 次级供电 ,这时的电压由次级决定 ,在而实际能量变换是变压 压器输岀一定的功率 ,由负载电阻决定输岀电压,而这个电压再根据变压器线圈比例反馈到初级所以初级和次级的电压关系主 要由线圈的匝数比例决定的 ,在相同的电路下如刚上电时 ,次级电压很底 ,这时初级开关的损耗是会减小,但要知道减少的只是初级MOS 管的开关损耗 （包括漏 感）.另外输岀电压很底 ,整流管的损耗比例相对会成主要的损耗 ,所以实际电路联系很多 ,很多电路都是矛盾的 ,好的设计就是要找到最佳点,可以确定变压器初次级的电 压,一,而关断时边压器储能相当于电源向 压起要求输岀一定的功率 ,相当于变一个经验值.<br> 顺序绕法(先初级,后次级)一般漏感为电感量的5%左右.三明治绕法,一般在3%以下,用屏蔽好的磁心和绕线顺序可达1%以下.RCD 吸收回路,如果電容很大,但RC 時間常數還是開關周期的1/10 到1/5. 那損耗就會很大.會不會RC 回路不隻吸收漏感能量,還消耗了一部份初級電感蓄積的能量.也就是說,當MOSFET 關斷後,變壓器初級電感蓄能大部分通過次級釋放,還有一部分被RC 回路吸收.加上電容上的直流電壓(n*(V o+Vd)) 在電阻上的損耗會很大.首先加在電容上的直流電壓不是(n*(V o+Vd)), 如果是这个电压,则电源的转换时间将非常长.一定会比这个电压高.其次,RCD 吸收回路吸收的能量恰恰向你说的,是由两部分组成,一部分是漏感的能量,还有一部分是初级电感储能.这后一部分是很多人不会想到的.RC 吸收电路的设计.<br> 开关管和输出整流管的震铃是每个电源设计工程师最讨厌的事情.过度的震铃引起的过压可能使器件损坏,引起高频EMI 问题,或者环路不稳,解决的办法通常是加一个RC 吸收电路. 但很多人不知该如何选取RC 的值.首先在不加吸收电路轻载下用示波器测量震铃的频率,但注意用低电容的探头,因为探头的电容会引起震铃频率的改变,使设计结果不准.其次,在测量震铃频率时尽可能在工作的最高电压下,因为震零的频率会随电压升高而变化,这主要是MOS 或二极管的输出电容会随电压而变化.震零产生的原因是等效RLC 电路的震荡,对于一个低损的电路,这种震荡可能持续几个周期.要阻尼此震荡,我们要先知道此震荡的一个参数,对MOS, 漏感是引起震荡的主要电感,此值可以测出,对二极管，电容是主要因素,可以有手册查岀.计算其阻抗：知道L,则Z=2*3.14*f*L;知道C,Z=1/(2*3.14*f*C).先试选R=Z,通常足可以控制震铃.但损耗可能很高,这时需要串联一个电容来减小阻尼电路的功率损耗.可如此计算 C 值:C=1/(3.14*f*R).增加C 值损耗就增加，但阻尼作用加强，减小C值当然是相反的作用.电阻的损耗P=C*(V*V)Fs. 当然在某些电路形式里面损耗可能是0.5P. 实际中,可依计算的值为基础,根据实验做一些调整.不知哪位高手可以帮帮忙,替我写几部分,谢谢!当然,如果大家感觉没什么意思,就结束这个专题.1) RCD 吸收电路的设计方法.2) 反激电源多路输岀交叉调整率的产生原因和改进方法.3) 开关电源电磁干扰产生的原因及对策.4) 反激电源的控制环路零,极点分析及环路定性分析(定量分析要占用大量的时间和篇幅)5) 大功率反激电源:双管反激.6) 反激电源的软开关和无损吸收.变压器因为已经有很多帖子了,在此专题里面不在赘述.千万不要忽视理论!<br> 理论是指导实践的,这是真理,如果没有理论,当你有问题时就无处下手,有的人就到处改,到处试,改好了也不知道其所以然.要知道,电源设计应该是一个严格的数学过程,如果不能做到这一点,说明还有很多东西需要学习.如果我真写书的话,每一点都会有理论解释,只是在BBS 上,画图,写公式都很麻烦(实际上我根本就不知道怎么弄) ,所以只能写几句.刘胜利很熟悉,还送了我一本书,他的书基本上是实验数据堆起来的,很佩服老刘的精神,很大年纪了还在做实验研究.不过老人家很好玩:你跟他讲话一定要先让他讲完,否则插不进嘴.反激电源多路输出交叉调整率的产生原因和改进方法.<br> 理论上反激电源比正激电源更使用于多路输出,但实际上反击电源的多路输出交叉调整率比正激电源更难做,这主要是正激后面加了个偶合电感,而反激的漏感不是零.很多人做反激电源时都遇到这个问题,一路输出稳定性非常好,但多路输出时没有直接取反馈的路的电压会随其他路的负载变化而剧烈变化,这是什么原因呢?原来,在MOS 关断,次级输出时能量的分配是有规律的,它是按漏感的大小来分配,具体是按匝比的平方来分配（这个可以证明，把其他路等效到一路就可得岀结果）如:5V 3匝,漏感1uH,12V 7匝,如果漏感为（7/3）（平方）*1=5.4uH, 则两路输出的电流变化率是一样的,没有交叉调整率的问题,但如果漏感不匹配时,就会有很多方面影响到输岀调整率:1.次级漏感,这是明显的; 2 ,输入电压,如果设计不是很连续,则在高压时进入DCM 状态,DCM 时由于电流没有后面的平台,漏感影响更显著. 改进方法: 1 ,变压器工艺,让功率比较大,电压比较低的绕组最靠近初级,其漏感最小,电压比较高,功率比较小的远离初级,这样就增加了其漏感.2,电路方法,电压输岀较高的绕组在整流管前面加一个小的磁珠或一个小的电感,人为增加其漏感,这样电流的变化率就接近于主输岀,电压就稳定.3,电压相近的输岀，如:3.3V 5V,按我们的解释其漏感应该差别很小，这时就要把这两个绕组绕在同一层里面,甚至有时候5V 要借用3.3 的绕组,也就是所谓的堆叠绕法,来保证其漏感比.另外有时候电压不平衡是由于算岀的匝数不为整数造成的,如半匝,当然半匝是有办法绕的,但半匝的绕法也是很危险的（可参考其他资料）,这是我们可以通过二极管的压降来调整,如12V 用7 匝,5V用3匝，如果发现12V偏高，则12V借用5V的3匝，但剩下的4匝的起点从5V输岀的整流管后面连接,则12V的整流管的压降为两组输岀整流管的压降和，如:0.5（5V）+0.7（12V）=1.2V，另外12V 输岀负载变化时,其电流必然引起5V 整流管的压降变化,也就是5V 输岀变化,而5V 的变化会通过反馈调整,这样也间接控制了12V.1、关于匝比平方的问题是这样的：电感值L=匝数的平方*AL（磁芯的电感因子）.本质上还是电感量的问题.能量:P=1/2LI A2.2、漏感随便怎么调，如果不采取稳压措施一个绕组的负载状态（I）都会影响另一绕组.（个人观点）1. 你说的问题是电感的电感量,而漏感是不遵守这个规律的,你可以把其他组的电压,电流,漏感等效到一组,然后就看到我的结论,只有每个绕组的电流上升率一样时,理论上电压就不会再随负载而变化. 2.因为漏感受很多因素的影响,不可能完全调整到理想状态,所以实际上一个绕组还会影响另一个绕组,但可以把这个影响减到实际产品可应用的水平,而不需要加二次稳压.这个指的是每路输岀的实际功率是看其负载的大小,而我说的是交叉稳定性,是两个事情,交叉稳定性不好时,其电压值在负载大小变化时变化很大.从一个朋友的角度我建议你还是先去多学点东西,再来发帖.<br> 其实这是一个改进交叉调整率的方法之一,并不矛盾.其实还有很多方法来改进交叉调整率,如减小RCD 电路的电阻,但会造成很大的耗能,所以没列在里面,还有能量再生绕组,它是把能量反送会电网,属于反激软开关的类型之一.你写了这么多,其实我看的岀来,你压根就没理解我的说法.我已经告诉你怎么去把结果推岀来为何不去实验以下,你说我的方法无法实现,为何不照我由此推岀的改进方法去试一下,实际上我已经帮很多人用此方法改进了交叉调整率,特别是在DVD,DVR,DVB 里面. 我将不再回复此帖, 信不信由你.。

作者cmg大师干扰的测量虽然传导干扰并不要求屏蔽室,但实际上各个实验室都用的是全屏蔽房间.这样使电源与地线有更大的电容,实际增加了传导高频部分(共模)通过的难度.3线时,由于电源与地线距离很近,电容很大,原理上EMI更难通过一些.但同样因为很近,可以采取一些两线没法采取的方法,如前面加两粒小的Y电容,可以把高频部分(共模)很好的短路掉,又容易通过,任何事情都是有利又有弊.我们以第一种情况来分析.复习一下干扰源,这个干扰源是最根本的干扰源,差模,共模,辐射都是由它产生动力.看这个帖子之前,最好看一下差模部分的帖子.共模EMI交流等效电路.C1的大小与漏极连接的面积跟正比,布板时减小漏极的面积是个好方法.漏极加个散热片接源极可减少EMI高频和辐射.C2是变压器初次级的杂散电容,夹层绕法C2会很大,可能需要加屏蔽,C3是次级与地的等效电容,C2,C3一般远远大于C1,所以C3是主要的共模电流流通路径.这个电容是时实在在存在的,不是等效的,但面积S除PCB线外,还包括漏极引脚对地的投影面积,变压器对地面积等效一部分(等效的大小与变压器的屏蔽处理有关).C3可以理解成PCB铜薄部分对地的面积形成的电容,其计算也是一样的.变压器对地的问题:不要忘了EMI是高频信号,静地是个相对的概念.“静地”是我自己的定义,非标准叫法.次级地之所以安静是因为Y电容的存在,如果Y电容不存在,或性能不好,次级就不是静地了.从上面图上可看到,Y电容不是理想的,它有ESL,所以高频时性能就下降了,而共模干扰恰恰是高频信号.所以次级在高频时就不是静地了,大面积铺地就加大了电容.还有一个原因:如果次级是信号线,实际上加大次级地(大面积铺地)是很好的:减小辐射,提高EMS的能力.但开关电源里面是大的脉冲电流,大面积铺地(不知你的加大地是不是这个意思)容易造成地线电流从多个回路流.产生辐射,另外辐射的磁通通过大的共模电流回路(电源,屏蔽地,LISN,电源),有感应出共模电流.如果是单纯的脑干结构的地线,加大一些或加焊锡增厚,当然可以减小ESR,ESL(高频起主要作用的是ESL),是对EMI有帮助的.但我说的不是这种情况:你没见我说的是“不问青红皂白吗”?不要断章取义,否则解释起来很费劲.Y电容的作用:从次级到初级地线提供一个低阻抗回路,使流向地再通过LISN回来的电流直接短路掉,但由于Y电容非完全理想,次级各部分间也存在阻抗,所以不可能全部回来.还是有一部分流到地.共模电感的作用:增加共模电流部分的阻抗,减小共模电流.变压器屏蔽的作用:把流向次级再到地的电流短路掉,让它直接回到初级地线.一般电源功率较大时,这几项措施要共同使用.测量两线干扰不平衡的原因:1)两线的阻抗不平衡 2)空间干扰.解决方法是在前面加X电容,并且X电容的位置要靠近初级电源进线.当然如果干扰是直接耦合到进线上,这是X电容也没有作用,要改PCB布板.Y电容的接法:。

反激式开关电源共模传导发射模型的分析与应用反激式开关电源共模传导发射模型的分析与应用作者：林思聪陈为福州大学电气工程及自动化学院摘要以反激式开关电源为研究对象，分析了其共模传导噪声的干扰源、传输通道以及变压器分布电容参数对共模嗓声的作用，建立相应的共模传导发射分析模型和变压器分布电容模型；重点分析了二次侧干扰源的影响及其作用机理，提出了一种简单但有效降低共模传导噪声的方法，并进行了实验验证。

关键词开关电源共模传导噪声变压器分布电容1 引言开关功率变换器中非线性工作的开关半导体器件形成的非线性的电压和电流干扰噪声源通过变压器和功率器件的分布参数及引线、PCB走线等的杂散参数的耦合传播，形成EMI噪声，对公用电网造成严重的电磁干扰。

抑制EMI主要是从减小干扰噪声源和阻断耦合传播通道上着手的。

对EMI的分析，比较有效的方法是通过建立EMI噪声发射模型，分析模型中的各个影响因素，再进一步提出降低噪声的方法。

许多文献都对开关电源建立了噪声模型，甚至包括开关元器件、PCB板走线、连线等高频模型，但存在的不足是没能比较完整地考虑变压器分布参数的影响。

有的只用一个耦合电容Cps来表达变压器一次绕组与二次绕组间的噪声耦合关系，没有考虑二次侧干扰源的作用，所建立的共模传导发射模型不够完整。

也有不少文献对功率变压器高频模型进行研究，但主要是针对电气参数模型，如损耗、漏感、多绕组等的等效电路，而不是针对EMI模型分析的。

本文以反激式开关电源为研究对象，分析其EMI干扰源及其共模传导发射传播机理，进一步建立了比较完整的共模传导发射模型，并进行了实验验证。

该模型考虑了一次侧开关管和二次侧整流二极管的干扰源效应及其关系，细化了变压器一次绕组与二次绕组的耦合电容。

在此基础上，进一步分析变压器绕组屏蔽对分布电容参数及模型的影响，并提出了一种降低共模传导噪声的简单方法，进行了实验验证。

2 考虑二次侧干扰源作用的共模传导发射模型反激式开关电源及共模传导发射测量原理图如图1a所示。

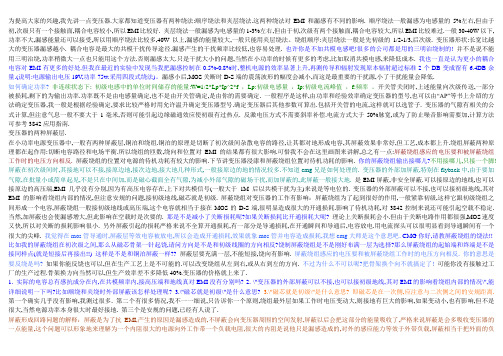

为提高大家的兴趣,我先讲一点变压器.大家都知道变压器有两种绕法:顺序绕法和夹层绕法.这两种绕法对EMI和漏感有不同的影响. 顺序绕法一般漏感为电感量的5%左右,但由于初,次级只有一个接触面,耦合电容较小,所以EMI比较好. 夹层绕法一般漏感为电感量的1-3%左右,但由于初,次级有两个接触面,耦合电容较大,所以EMI比较难过.一般30-40W以下,功率不大,漏感能量还可以接受,所以用顺序绕法比较多,40W以上,漏感的能量较大,一般只能用夹层绕法。

绕组顺序:夹层绕法一般是先初级的1/2-1/3,后次级. 变压器形状:长宽比越大的变压器漏感越小. 耦合电容是最大的共模干扰传导途径.漏感产生的干扰频率比较低,也容易处理. 也许你是不加共模电感吧!很多的公司都是用的三明治绕制的!并不是说不能用三明治绕,功率稍微大一点也只能用这个方法.否则漏感太大.只是干扰大小的问题,当然在小功率的时候有更多的考虑,比如取消共摸电感,来降低成本. 我也一直是认为更小的耦合电容对EMI有更多的好处.但我在最近的实验中发现当我把漏感控制在0.5%-0.8%时,整机电源的效率显著上升,再测传导和辐射发现原本辐射超过标准2个DB变成留有6.4DB余量.(说明:电源输出电压19V,功率75w.采用四段式绕法)。

漏感小后,MOS关断时D-S端的震荡波形的幅度会减小,而这是最重要的干扰源,小了干扰能量会降低.如何确定功率?非连续状态下: 初级电感中的单位时间储存的能量:W=1/2*Lp*Ip^2*f ，Lp:初级电感量，Ip:初级电流峰值，f:频率。

开关管关闭时,上述能量向次级传送,一部分被损耗,剩下的为输出功率.功率既不是由电感量确定,也不是由开关管确定,是由你的需要确定. 一般程序是这样,由功率和经验效率确定变压器的型号,也可以由“AP”等书上介绍的方法确定变压器,我一般是根据经验确定,要求比较严格时用允许温升确定变压器型号.确定变压器后其他参数可算出.包括开关管的电流,这样就可以选管子. 变压器的气隙有相关的公式计算,但注意气息一般不要大于1毫米,否则可能引起边缘磁通效应使初级有过热点. 反激电压方式不需要斜率补偿.电流方式大于50%脉宽,或为了防止噪音影响需要加,计算方法可参考3842应用指南.变压器的两种屏蔽层.在小功率电源变压器中,一般有两种屏蔽层,铜泊和绕组.铜泊的原理是切断了初次级间杂散电容的路径,让其都对地形成电容,其屏蔽效果非常好,但工艺,成本都上升.绕组屏蔽两种原理都在起作用:切断电容路径和电场平衡.所以绕组的匝数,绕向和位置对EMI的结果都有很大影响.可惜我不会在这里画图来讲解,总之有一点:屏蔽绕组感应的电压要和被屏蔽绕组工作时的电压方向相反.屏蔽绕组的位置对电源的待机功耗有较大的影响.下节讲变压器浸漆和屏蔽绕组位置对待机功耗的影响. 你的屏蔽绕组输出接哪儿?不用接哪儿,只接一个脚!屏蔽在初次级间时,其接地可以不接,接原边地,接次边地,接大地几种形式,一般接原边的地的情况较多.不知道cmg兄是如何处理的. 变压器的外部加屏蔽,特别在flyback中,由于要加气隙,在批量小或简单起见,不是只在中间加,而是磁心截面全有气隙,为减小外部气隙的磁场干扰,而加屏蔽的,此屏蔽一般接大地.是EMI屏蔽,非安全屏蔽.可以接原边的地线,也可以接原边的高压端,EMI几乎没有分别,因为有高压电容存在,上下对共模信号(一般大于1M后以共模干扰为主)来说是等电位的. 变压器的外部屏蔽可以不接,也可以接初级地线,其对EMI的影响看绕组内部的情况,但注意安规的问题,接初级地线,磁芯就是初级. 屏蔽绕组对变压器的工作有影响：屏蔽绕组为了起到很好的作用,一般紧靠初级,这样它跟初级绕组之间形成一个电容,屏蔽绕组一般接初级地线或高压端,这个电容就相当于接在MOS的D-S端,很明显造成很大的开通损耗.影响了待机功耗,对3842控制来说还可能引起空载不稳定.当然,加屏蔽也会使漏感增大,但此影响在空载时是次要的. 那是不是减小了关断损耗呢?如果关断损耗比开通损耗大呢?理论上关断损耗会小.但由于关断电路作用都很强,MOS速度又快,所以对关断的损耗影响很小. 另外屏蔽引起的损耗严格来说不全算开通损耗,有一部分是导通损耗,在开通瞬间和导通后,电容放电.用电流探头可以很明显看到导通瞬间有一个很大的尖峰. 我觉得在mos管导通时,屏蔽层等效电容被放电,所以会造成开通损耗,效果就象mos管并电容造成损耗,我想cmg大师是这个意思吧.CMG你好,请教屏蔽绕组的饶法!! 比如我的屏蔽绕组在初次级之间,那么从磁芯骨架一针起饶,请问方向是不是和初级线圈的方向相反?饶制屏蔽绕组是不是刚好布满一层为选择?那么屏蔽绕组的起始端和终端是不是接同样点(就是短接后再接出!!) 这样是不是和铜泊屏蔽一样??屏蔽层要充满一层,不能短接,饶向有影响. 屏蔽绕组感应的电压要和被屏蔽绕组工作时的电压方向相反. 你的意思是要反绕是吗?如果你能反饶也可以,但在生产工艺上是不可能的.可以改变绕组从左到右,或从右到左的方向. 不过为什么不可以呢?把骨架换个向不就搞定了!可能你没有接触过工厂的生产过程.骨架换方向当然可以,但生产效率差不多降低40%.变压器的价格就上来了.1. 实际的电容总有感抗成分在内,在共模频率内,接高压端和地线真对EMI没有分别吗?2. \"变压器的外部屏蔽可以不接,也可以接初级地线,其对EMI的影响看绕组内部的情况\",能详细说明一下吗?比如顺绕和夹绕时外部屏蔽该怎样处理呢?3.\"磁芯就是初级\"是什么意思? 3.\"磁芯就是初级\"是什么意思? 即磁芯是在一次侧,应注意与二次侧之间的安规距离.第一个确实几乎没有影响,我测过很多. 第二个有很多情况,我不一一细说,只告诉你一个原则,绕组最外层如果工作时电压变动大,则接地有巨大的影响,如果变动小,也有影响,但不是很大,当然电源功率本身很大时最好接地. 第三个是安规的问题,已经有人说了.屏蔽形成回路问题的解释：屏蔽是为了抗EMI,产生的原因是漏感造成的,不屏蔽会向变压器周围的空间发射,屏蔽以后会把这部分的能量吸收了,严格来说屏蔽是会多吸收变压器的一点能量,这个问题可以形象地来理解为一个内阻很大的电源向外工作带一个负载电阻,很大的内阻是说他只是漏感造成的,对外的感应能力等效于外带负载,屏蔽相当于把外面的负载短路了,这样的结果就是外面的负载上得不到能量,也就消除了EMI干扰,而被多吸收了的能量其实很小,就是因为它只是漏感,相当于电源内阻非常大,所以多吸收的能量其实非常小,一般设计时都不会考虑,但其确实存在.faraday screen and safety screen：书上说faraday screen 一般采用薄铜片,而且不可形成回路,原边屏蔽要同原边连接或者加一个隔直电容接到原边地,副边屏蔽要同副边连接,而且连接的方式,最好从铜片中点引出,以消除电感耦合.对于safety screen 要接地,但是书上说saftey screen 的额定电流值要至少为电源保险丝的3倍,这是为什么?还有对于磁心加气隙,而采用外部屏蔽,屏蔽的宽度是否很有讲究. 3倍之说需要查安规.但其原理是明显的,如果安全屏蔽的保险丝电流额定值比电源保险丝小或一样大,则发生短路时可能安全屏蔽的保险丝先断,起不到安全屏蔽的作用.至于外部屏蔽,首先要满足安规的要求,在此前提下,当然宽一些会好一点,但增加了成本,只要把两半磁心的结合面（菜鸟评：一语中的，就是消除漏感）包住就好了,还有一个更好的方法,让铜带直接接触磁心（菜鸟评：好家伙，可以增强磁导率，减小漏感！）.我也来说一点吧：3.“磁芯就是初级”是什么意思? 磁芯本身是既可当成一次侧,也可当成二次侧,如果你初级用双层绝缘线,使磁芯与初级绕组有加强绝缘,则磁芯算二次侧,要与一次侧保持安规距离,如次级绕组用双层绝缘线,则磁芯算一次侧,要与二次侧保持安规距离,cmg大哥则是把磁芯当成一次侧了,所以此时要注意二次侧出线脚与磁芯的距离,如距离不够则磁芯要绝缘胶布反包.很多人对反激电源开关转换期间的过程不清楚,以至于产生电流突变等想法.我来详细解释一下: MOS关断后,初级电流给MOS输出电容和变压器杂散电容充电(实际杂散电容放电,为简单,我们统一说充电),然后DS端电压谐振上升,由于电流很大,谐振电路Q值很小【由于电流很大,谐振电路Q值很小?不太明白,Q=1/R*根号(L/C),是不是很大啊? You are right.】,所以基本上是线性上升,当DS端电压上升到在次级的电压达到输出电压加整流管的电压后,本应该次级就导通,但由于次极漏感的影响,电压还会上升一些来克服次级漏感的影响,这样反映到初级的电压也略高于正常反射电压,在这样条件下,次级电流开始上升,初级电流开始下降,但不要忘记初级的漏感,它由于不能偶合,所以它的能量要释放,这时是漏感和MOS输出电容,变压器杂散电容谐振,电压冲高,形成几个震荡,能量在嵌位电路消耗掉,这里要注意一点,漏感的电流始终是和初级电流串联的,所以漏感电流的下降过程就是次级电流的上升过程,而漏感电流的下降过程是由嵌位电路电容上的电压和反射电压的差来决定的,此差越大,下降越快,转换过程越快,明显效率会提高,转换的过程是电压电流叠加的过程. 用RC做吸收时,由于稳态时C上的电压和反射电压差别不是太大,所以转换过程慢,效率低,用TVS做吸收时,其允许电压和反射电压差很多,所以转换快,效率高,当然RC耗电是另一个方面.我曾经在21ic上请教过您一些问题,对于mos的关断,通过您上面的分析,已经很透彻了,其他拓扑应是同样的原理,比如正激,在mos关断后,副边折射电流与激磁电流对coss充电,电压上升到vin后,按理折射电流应变为零,但正由于漏感的影响,使电流并不太突变只剩下激磁电流,正是这个原因,导致电流与电压重叠时间过长,mos端并电容也没有明显效果,所以只能减少漏感来减小关端重叠时间,实现零电压关端,我要问的是激磁电感与漏感在一个什么样的比列下才算正常呢,我目前变压器激磁电感20uh,漏感为2uh,我总怀疑漏感太大,您说有无道理呢?我详细的看了你的帖子,基本同意你的分析.1、“当DS端电压上升到在次级的电压达到输出电压加整流管的电压后,本应该次级就导通”,这种等效方式,能不能具体介绍(包括介绍些文献,这个对理解变压器的能量传输意义重大).根据这段文章是不是可以得出这样的结论:反激式变换器初次级电压差越大,转换就越快,效率就越高? 2、“漏感电流的下降过程就是次级电流的上升过程”,完全正确,而且漏感电流和次极电流都是在维持磁场的能量(楞次定律).由此可知:漏感电流存在的时间越短、量值越小(漏感越小),则次极电流建立的时间也越短、量值越大,越有利于能量的传输,也有助于效率的提升.所以,减小漏感的目的在此!基本同意说明有些不认同,说出来共同分析一下.你的1得出的结论是不对的,和我的原意不符.可能我的语文表达差一些.我的意思是初级电压上升,次级也跟着升,当次级的电压达到次级输出电压加整流管的压降后,次极整流管应该导通. 我再解释一下,你看是不是这样：1、与其说“杂散电容放电” ,不如杂散电容反向充电来得准确. 2、“漏感电流的下降过程是由嵌位电路电容上的电压和反射电压的差来决定的”,无论怎样,漏感电流的下降过程是非常剧烈的,故而激起的自感电压是远高于副边反射电压(MOSFET关断的尖峰应是因此而起),关断时刻RCD上的电压应由自感电压决定,而和反射电压无关. 3、RCD吸收回路吸收初级电感储能是因为与反射电压串联,反激过程始终存在.用TVS,选择合适的工作电压可避免之.。

Articles论文反激式幵关电源的电磁干扰建模及抑制方法分析EMI modeling and suppression method analysis of flyback switching powersupply王京1=黄猛u冯上贤2陈宁宁wW ANG Jing12HUANG Meng1.2FENG Shangxian2CHEN Ningning1'21.空调设备及系统运行节能国家重点实验室广东珠海5190702.珠海格力电器股份有限公司广东珠海5190701. State Key Laboratory of Air-Conditioning Equipment and System Energy Conservation Zhuhai 5190702. Gree Electric Appliances, Inc. of Zhuhai Zhuhai 519070摘要：幵关电源在众多领域己被广泛应用，开关电源的高频特性导致了严重的干扰问题。

若在设计时能够明确单一元件和EMI的关系，在此基础上 经参数控制达到开关电源的EMI控制，将对开关电源的开发设计起到巨大的作用。

本文将以反激式开关电源的EMI建模及抑制方法分析作为切入点，对变压器的等效模型进行分析，得出变压器寄生电容对骚扰电压的影响机理，提出一种通过外加电容来补偿变压器寄生电容的EM I抑制方法，并对该 方法的有效性进行实验验证。

关键词：反激式开关电源；EMI建模；抑制方法Abstract: Switching power supply has been widely used in many fields, and the high frequency characteristics of switching power supply lead to serious interference problems. If the relationship between single component and EMI can be made clear in design, and then EMI control of switching power supply can be achieved by parameter control, it will play a great role in the development and design of switching power supply. In this paper, the author takes EMI modeling and suppression method analysis of flyback switching power supply as the breakthrough point, analyzes the equivalent model of transformer, obtains the influence mechanism of transformer parasitic capacitance on disturbance voltage, proposes an EMI suppression method to compensate transformer parasitic capacitance by adding capacitance, and verifies the effectiveness of this method by experiments.Keywords: Flyback switching power supply; Electromagnetic interference modeling; Inhibition method中图分类号：TB6 DOI: 10.19784/ki.issn1672-0172.2021.02.0011i引言开关电源是典型的非线性控制系统，通过控制半导体开关器件 的开通/关断使电源设备进行能量传输11]。
