三维有限元计算在大型水池中的应用

  • 格式：pdf
  • 大小：1.60 MB
  • 文档页数：2

59
三维有限元计算在大型水池中的应用
郑国洪1，解永翠2，鲁德标3
（1.云南省环境科学研究院,云南 昆明 650034；2.云南省水利水电科学研究院,云南 昆明 650021；3.中国水电顾问集团昆明勘测设计研究院,
云南 昆明 650051）
摘　要：石屏县污水处理厂（马宝龙）调蓄池为地下全埋式水池，地下水位较高，在考虑结构安全情况下还应考虑抗浮计算。

水池为墙、板、梁、柱结构，结构较复杂，主要采用佳构（strat）有限元软件进行计算，还需pkpm 作为辅助计算完成。

关键词：水池；结构；三维有限元；结构计算；位移；应力；配筋
中图分类号：TV314 文献标识码：A 文章编号：1006-3951(2016)03-0059-02DOI：10.3969/j.issn.1006-3951.2016.03.017
Application of 3D Finite Element Calculation to Design of a Large Water Pool
ZHENG Guo-hong 1, XIE Yong-cui 2, LU De-biao 3
(1.Yunnan Province Environmental Science Research Institute Kunming 650034, Yunnan, China; 2. Yunnan Province Water Conservancy and Hydropower Science Research Institute, Kunming 650021, Yunnan, China; 3.
China Power Kunming Engineering Corporation Limited, Kunming 650051, Yunnan, China)
Abstract: The storage pool of Shiping County Ef fl uent Plant(Mabaolong) is an underground fully buried pool with a high underground water level and the fl oatation calculation should be taken into account under the condition of safe structure in its design. The pool is of a complex structure composed of walls, plates, beams and columns and its structural calculation was completed mainly with the STRAT fi nite element software with the aid of pkpm.Key words: pool; structure; 3D fi nite element; structural calculation; displacement; stress; reinforcement
收稿日期：2016-02-22
作者简介：郑国洪(1978)，男，云南宾川人，工程师，主要从事结构设计工作。

*
云南水力发电
YUNNAN WATER POWER
第32卷第3 期1 工程概况
石屏县污水处理厂（马宝龙）处理规模为1×104
m 3
/d 扩建工程，在现有丁家寨污水处理厂暂停运行的前提下，马宝龙对污水厂进行扩建，实施后石屏县城污水厂处理规模达到2×104m 3/d。

处理后达到GB18918-2002《城镇污水处理厂污染物排放标准》三级标准。

2 水池基本资料
水池长×宽(36.3m×36.3m)，高4.65m，容积5 100m 3；水池壁厚0.35m，底板厚0.45m，顶板厚0.2m，布置25根高×宽(0.4m×0.4m)，间排距6m，高4.2m 的柱，柱上布置主梁，主梁宽×高(0.3m×0.6m)，主梁间布置次梁，次梁宽×高(0.25m×0.5m)。

水池为全地埋式水池，水池抗浮水位为地面水位，高3.95m，水池顶填
土0.5m。

水池基础地质为第四系全更新统冲湖积层（Q 4al+l ），持力层主要为淤泥质土、泥炭质土、粉质粘土。

3 三维有限元计算模型
水池是由顶盖、池壁及底板等矩形薄板组成的空间箱形结构，受荷情况较为复杂，并且水池相邻池壁、底板与池壁、底板与地基之间等存在着相互约束作用。

对于贮液结构来说，裂缝控制要求较高，因此在计算内力和变形时，一般假设材料是正交各向异性的匀质连续弹性体，而忽略混凝土材料的非匀质性、塑性和裂缝的影响，在设计矩形水池时，采用弹性薄板理论进行计算。

以有限元分析软件strat，对该水池在内水压力、外水压力，土压力等工况下的受力进行分析。

模
60
型见图1。

4 荷载分析
水池主要受顶板土压力，侧壁土压力，外水压力，内水压力。

水池为地埋式水池根据《给排水工程结构设计手册》不考虑地震作用。

荷载主要组合为：①内水压力+恒载（水池自重）+活荷载;②外水压力+恒载（水池自重+土压力）+活荷载;③内水压力+外水压力+恒载（水池自重+土压力）+活荷载。

5 计算结果及分析
计算结果分析为2组外水压力情况为最不利情况。

5.1 水池位移变形
水池侧壁在最不利荷载工况下，Y 向最大变形0.6mm，X 向位移0.1mm，Z 向(垂直板面)最大变形9.2mm。

水池内水工况变形情况见图2；水池外水工况变形情况见图3。

5.2 水池板配筋
经有限元软件计算，选择模型中前视板进行分析，在冲水实验工况下（内水工况）及检修工
况下（外水及土压力工况）板的应力分析，软件自动给出每米配筋量，以下8种情况为板的应力分析并给出配筋量：水池在正常运行工况下内外水压力平衡，有利水池结构安全，此工况计算不作介绍。

1）在冲水实验工况下，内侧面应力较小，内
侧面X 向每米配筋按构造配筋。

2）在冲水实验工况下，外侧面应力较大，外侧面X 向按每米8cm 2配筋。

3）在冲水实验工况下，内侧面应力较小，内侧面Y 向每平米配筋按构造配筋。

4）在冲水实验工况下，外侧面应力较大，外侧面Y 向按每米8cm 2配盘。

5）在检修工况下，内侧面应力较大，内侧面X 向按每米8cm 2配筋。

6）在检修工况下，外侧面应力较小，外侧面X 向每米按构造配筋。

7）在检修工况下，内侧面应力较大，内侧面Y 向按每米8cm 2配筋。

8）在检修工况下，外侧面应力较小，外侧面Y 向每米按构造配筋。

以上计算配筋按板的大面配筋计算，考虑到板的局部配筋大于大面配筋，建议配筋按高应力区配筋计算配筋，见表1。

6 结语
石屏污水处理厂蓄水池进行三维有限元计算，分析了结构在各工况及最不利工况下各板的位移、变形、应力规律及量值，并对高应力区进行配筋计算，作为结构体形及配筋设计依据。

strat 有限元计算能清楚的分析水池在各工况下各板的变形、应力集中区域，并给与配筋。

参考文献：
[1] GB 5011-2010建筑抗震设计规范[S].[2] GB 5010-2010混凝土结构设计规范[S].
[3] GB 5009-2012建筑结构荷载规范[S].[4] GB 5009-2012建筑地基基础设计规范[S].
图
1 水池三维有限元计算模型
云南水力发电2016 年第3 期
图
2 水池内水工况变形情况图
图
3 水池外水工况变形情况图
表1 高应力区主筋配筋计算简表
2
侧壁底面1000
16@200侧壁与顶板拐角1800（含顶板面筋）16@200侧壁与底板拐角
1800（含底板面筋）
16@200底板顶面90016@200。

合集下载

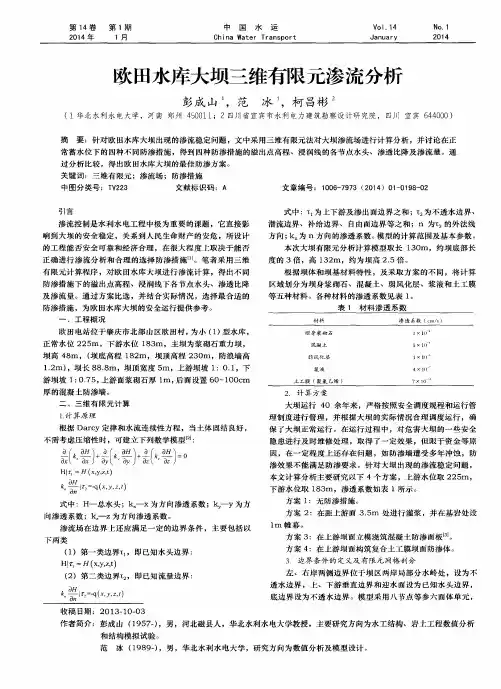

欧田水库大坝三维有限元渗流分析

欧田水库大坝三维有限元渗流分析

１ ． ２ ｍ） ，坝 长 ８ ８ ． ８ ｍ ，坝 顶 宽 度 ５ ｍ ，上游 坝坡 １ ：０ ． １ ，下 游坝坡 １ ： ０ ． ７ ５， 上游面浆砌石厚 ｌ ｍ， 后面设置 ６ ０ ￣ １ ０ ０ ｃ ｍ 厚 的混 凝 土 防渗 墙 。
二 、 三 维 有 限 元 计 算
１计 算原 理
摘 要 ：针 对 欧 田 水库 大 坝 出现 的 渗 流 稳 定 问 题 ，文 中采 用 三 维 有 限元 法 对 大 坝 渗 流 场 进 行 计 算 分 析 ，并 讨 论 在 正
常蓄水位 下的四种 不同防渗措施 ，得到 四种 防渗措施 的溢 出点高程 、浸润线的各节点水头、渗透 比降及渗 流量。通
根 据 坝 体 和 坝 基 材 料 特 性 ，及 采 取 方 案 的 不 同 ，将 计 算 区 域 划 分 为 坝 身 浆 砌 石 、 混 凝 土 、 弱风 化 层 、 浆 液 和 土 工 膜 等五 种 材 料 。各 种 材 料 的 渗 透 系 数 见 表 １ 。
表 １ 材 料 渗 透 系 数
渗 流 控 制 是 水 利 水 电 工 程 中极 为 重 要 的课 题 ，它 直 接 影
响到大坝 的安全稳 定 ，关系到人 民生命 财产的安危 ，所设计 的工程能否 安全 可靠 和经济合理 ，在很大程 度上取决于能否 正确进行渗 流分析和合 理的选择 防渗 措施［ １ １ 。笔 者采用三维 有限元计算程序 ，对 欧 田水库大坝进行 渗流计算 ，得 出不 同
保 了大坝正常运行 。在运 行过程 中，对危 害大坝 的一些 安全 隐患进行及 时维修 处理 ，取得 了一定效果 ，但 限于资金 等原 因，在一定程度 上还存在问题 ，如 防渗墙 遭受多年冲蚀 ，防
渗 效 果 不 能 满 足 防 渗 要 求 。针 对 大 坝 出现 的 渗 流 稳 定 问 题 ， 本 文 计 算 分 析 主 要 研 究 以下 ４个 方 案 ，上 游 水 位 取 ２ ２ ５ ｍ， 下游水位取 １ ８ ３ ｍ ，渗 透 系 数 如 表 １所 示 。 方案 １ ：无 防渗 措 施 。 方案 ２ ：在 距 上 游 面 ３ ． ５ ｍ 处进 行 灌 浆 ，并 在 基 岩 处 设

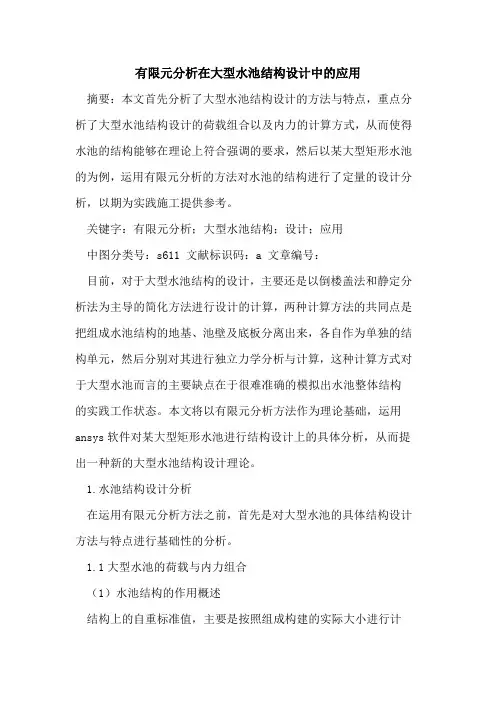

有限元分析在大型水池结构设计中的应用
