矿山测量方案
- 格式:doc
- 大小:52.50 KB
- 文档页数:11

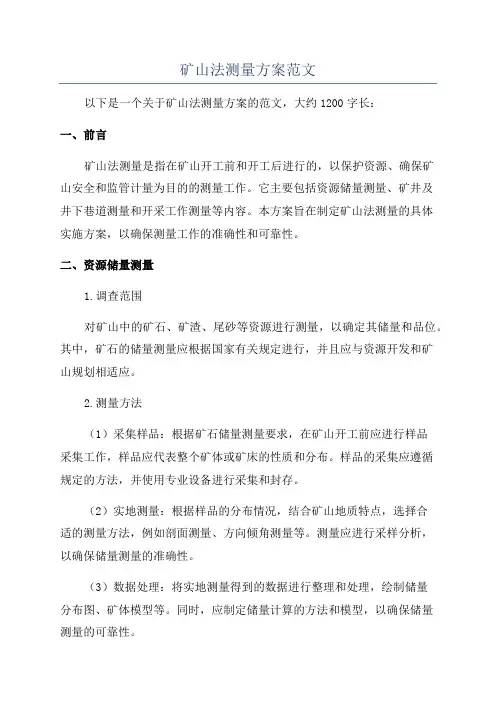

矿山法测量方案范文以下是一个关于矿山法测量方案的范文,大约1200字长:一、前言矿山法测量是指在矿山开工前和开工后进行的,以保护资源、确保矿山安全和监管计量为目的的测量工作。
它主要包括资源储量测量、矿井及井下巷道测量和开采工作测量等内容。
本方案旨在制定矿山法测量的具体实施方案,以确保测量工作的准确性和可靠性。
二、资源储量测量1.调查范围对矿山中的矿石、矿渣、尾砂等资源进行测量,以确定其储量和品位。
其中,矿石的储量测量应根据国家有关规定进行,并且应与资源开发和矿山规划相适应。
2.测量方法(1)采集样品:根据矿石储量测量要求,在矿山开工前应进行样品采集工作,样品应代表整个矿体或矿床的性质和分布。
样品的采集应遵循规定的方法,并使用专业设备进行采集和封存。
(2)实地测量:根据样品的分布情况,结合矿山地质特点,选择合适的测量方法,例如剖面测量、方向倾角测量等。
测量应进行采样分析,以确保储量测量的准确性。
(3)数据处理:将实地测量得到的数据进行整理和处理,绘制储量分布图、矿体模型等。
同时,应制定储量计算的方法和模型,以确保储量测量的可靠性。
三、矿井及井下巷道测量1.前期测量在矿山开工前,应对矿区进行测量,确保矿井及井下巷道的位置、形状和尺寸准确无误。
测量内容包括矿井口位置、矿井开工位置、井下巷道的位置、形状和尺寸等。
2.中期测量在矿山开工后,应对矿井及井下巷道进行定期测量,以确保其位置和尺寸的稳定性。
测量周期一般以月为单位,具体时间根据矿山的实际情况确定。
3.测量方法(1)大地测量:根据矿井及井下巷道的位置和尺寸要求,使用大地测量仪器和设备进行测量。
如三角测量、高程测量等。
(2)光学测量:使用光学测量仪器进行测量,如全站仪、细碟测量仪等。
测量要求能满足矿井及井下巷道的准确测量。
(3)数学建模:对所得数据进行整理和处理,并使用数学建模的方法,绘制矿井及井下巷道的平面图、剖面图等,以便后续工作的参考。
四、开采工作测量1.前期测量在矿山开采前,应调查矿区内的地质、水文和环境等情况,以制定切割、爆破和运输等工作的具体方案。
矿界测量实施方案一、前言。
矿业测量是矿山开发和生产中不可或缺的一环,它对矿山的规划、设计、开采和管理起着至关重要的作用。
因此,建立科学、合理的矿界测量实施方案对于矿山的可持续发展具有重要意义。
二、矿界测量的重要性。
1. 确保矿山开发的合理性和安全性。
矿界测量能够准确勘测矿山的边界和地质构造,为矿山的规划和设计提供准确的基础数据,确保矿山开发的合理性和安全性。
2. 保障矿山资源的合理利用。
通过矿界测量,可以准确界定矿山的矿产资源储量和分布,为矿产资源的合理开采和利用提供科学依据。
3. 提高矿山管理的科学化和精细化水平。
矿界测量为矿山管理和监测提供了可靠的数据支撑,有助于提高矿山管理的科学化和精细化水平,降低矿山生产和经营的风险。
三、矿界测量实施方案的制定。
1. 确定测量目标。
在制定矿界测量实施方案之前,首先需要明确测量的目标和任务,包括矿山边界的测定、矿产资源的储量评估、矿山地质构造的勘测等内容。
2. 选择测量方法和技术。
根据矿山的具体情况和测量的目标,选择适合的测量方法和技术,包括地面测量、航空摄影测量、卫星定位测量等,确保测量数据的准确性和可靠性。
3. 制定测量方案和计划。
根据测量目标和选择的测量方法,制定详细的测量方案和计划,包括测量的时间、地点、人员配置、测量设备和工具的准备等内容。
4. 实施测量和数据处理。
按照制定的测量方案和计划,组织专业的测量团队进行测量工作,并对测量数据进行及时、准确的处理和分析,确保测量结果的科学性和可靠性。
四、矿界测量实施方案的质量控制。
1. 严格执行测量标准和规范。
在测量过程中,严格执行国家和地方相关的测量标准和规范,确保测量工作的科学性和规范性。
2. 加强测量数据的质量监控。
对测量数据进行严格的质量监控和评估,及时发现和纠正数据误差,保证测量数据的准确性和可靠性。
3. 加强测量人员的培训和管理。
加强对测量人员的培训和管理,提高他们的专业水平和责任意识,确保测量工作的质量和效率。
地下矿山测绘方案1. 引言地下矿山测绘是矿山开采过程中的重要任务,它为矿山规划和生产提供基础数据支持。
本文档将介绍地下矿山测绘方案,包括测图方法、测量仪器、测量过程和数据处理等内容。
2. 测图方法2.1 三角测量法三角测量法是地下矿山测绘中常用的方法之一。
它利用三角形的合同性原理,通过测量边长和角度,计算出地下矿山各个点之间的距离和方位角。
三角测量法准确度较高,适用于中小尺度的地下矿山测绘。
2.2 径向测量法径向测量法适用于大规模地下矿山测绘。
该方法利用测量仪器辐射状地向各个目标点测量距离和方位角,然后通过三角法计算出各个点之间的距离和方位角。
径向测量法相对于三角测量法,具有测量范围大、速度快的优势。
3. 测量仪器3.1 全站仪全站仪是地下矿山测绘中常用的测量仪器之一。
它具有测量距离、方位角和高程的功能,可以实现目标点的全方位测量。
全站仪通过激光技术或电磁波技术测量,具有测量精度高、操作简便等优点,适用于各种地下矿山测绘任务。
3.2 GNSS接收机GNSS接收机是一种基于全球导航卫星系统的测量仪器,它可以通过接收卫星信号,计算出目标点的位置坐标。
GNSS接收机主要用于测量地下矿山中的较大区域或开口区域,具有覆盖范围广、测量速度快的特点。
4. 测量过程地下矿山测绘的测量过程包括前期准备、实地测量和数据处理等阶段。
4.1 前期准备前期准备包括确定测绘任务的范围、准备测量仪器和相关材料、设计测量路线和站点等工作。
在确定测量任务范围时,需要考虑矿山的结构特点和测绘的目的,合理规划测量路线和站点,以确保测量结果的准确性。
4.2 实地测量实地测量是地下矿山测绘的核心环节。
在实地测量过程中,需要按照预先设计的测量路线和站点,使用测量仪器进行距离和方位角的测量。
测量过程中需要注意测量仪器的使用方法和操作规范,以确保测量结果的准确性。
4.3 数据处理数据处理是地下矿山测绘的最后一个环节。
在数据处理过程中,需要对测量得到的距离和方位角进行计算和校正,以得到目标点的准确位置坐标。

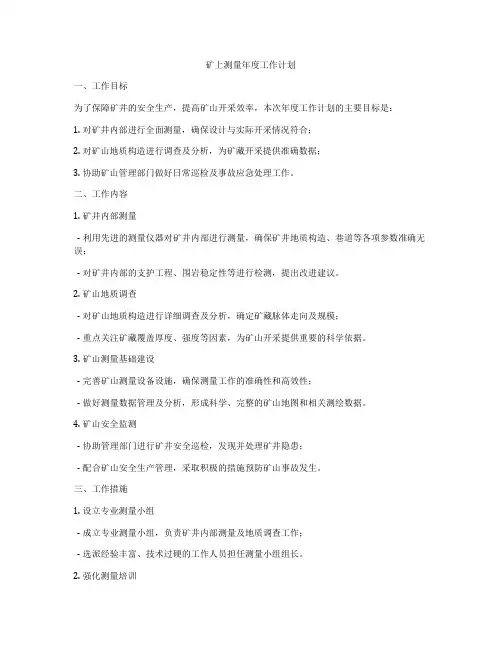

矿上测量年度工作计划一、工作目标为了保障矿井的安全生产,提高矿山开采效率,本次年度工作计划的主要目标是:1. 对矿井内部进行全面测量,确保设计与实际开采情况符合;2. 对矿山地质构造进行调查及分析,为矿藏开采提供准确数据;3. 协助矿山管理部门做好日常巡检及事故应急处理工作。
二、工作内容1. 矿井内部测量- 利用先进的测量仪器对矿井内部进行测量,确保矿井地质构造、巷道等各项参数准确无误;- 对矿井内部的支护工程、围岩稳定性等进行检测,提出改进建议。
2. 矿山地质调查- 对矿山地质构造进行详细调查及分析,确定矿藏脉体走向及规模;- 重点关注矿藏覆盖厚度、强度等因素,为矿山开采提供重要的科学依据。
3. 矿山测量基础建设- 完善矿山测量设备设施,确保测量工作的准确性和高效性;- 做好测量数据管理及分析,形成科学、完整的矿山地图和相关测绘数据。
4. 矿山安全监测- 协助管理部门进行矿井安全巡检,发现并处理矿井隐患;- 配合矿山安全生产管理,采取积极的措施预防矿山事故发生。
三、工作措施1. 设立专业测量小组- 成立专业测量小组,负责矿井内部测量及地质调查工作;- 选派经验丰富、技术过硬的工作人员担任测量小组组长。
2. 强化测量培训- 加强测量人员的培训和技能提升,提高测量工作的准确性和效率;- 学习并掌握最新的测量技术,为矿山开采提供更好的数据支持。
3. 加强技术交流- 联系矿山测绘相关单位及专家,积极开展技术交流和合作;- 学习其他矿山的测量经验和技术,为矿山测量工作提供更多的启发。
四、工作部署1. 制定详细工作计划- 对矿井测量、地质调查、测量基础建设、安全监测等工作的具体内容进行详细规划; - 确定各项工作的时间节点及完成标准,提高工作效率。
2. 强化工作监督- 设立专门的工作监督组,对测量工作进行全程监督和指导;- 定期对测量工作的实际情况进行总结和评估,及时调整工作计划。
3. 做好数据管理- 对测量获得的数据进行归档和整理,建立科学的测绘数据管理系统;- 保障测量数据的完整性和安全性,确保数据的准确可靠。
矿山法测量方案概要:本文将介绍一种适用于矿山工程的测量方案。
通过准确测量矿山区域的地形和地下信息,可以为设计和规划提供有效的数据支持,同时也可用于保障工程的安全性和可持续性。
引言:矿山工程涉及大规模开采和开发地下资源,对于矿山区域的准确测量尤为重要。
矿山法测量方案通过采用一系列测量技术和工具,包括全站仪、卫星定位系统(GPS)和激光扫描仪等,来获取地形和地下空间的数据,为矿山工程提供准确的测量结果。
测量步骤:1. 前期准备:在进行测量之前,需要对测量区域进行充分的准备工作。
包括确定最佳的测量方法和工具、选择适当的控制点,以及建立测量基准等。
2. 全站仪测量:全站仪是一种高精度的测量仪器,可用于测量地形、地点、地下结构等。
通过在不同位置设置全站仪,获取各个位置的坐标和高程数据,并进行连线处理,可以得到整个测量区域的三维模型。
3. GPS测量:卫星定位系统(GPS)是一种用于测量地球上点位坐标的技术。
该技术通过接收来自卫星的信号,计算接收器的精确位置。
在矿山测量中,GPS可用于获取大面积地区的位置信息,包括采矿点、工作面等。
4. 激光扫描仪测量:激光扫描仪是一种高精度的测距设备,可用于获取地面和地下结构的点云数据。
通过将激光束扫描到测量区域,可获取数以百万计的测量点,进而构建精细的地形和地下模型。
实施与应用:1. 设计和规划:通过矿山法测量方案获得的准确数据,可以为矿山工程的设计和规划提供重要参考。
工程师可以利用测量结果来确定最佳的开采方案、设计工程结构,并进行可行性分析。
2. 安全和风险评估:矿山测量可用于评估矿山工程的安全性和风险。
通过测量地下空间和地质条件,可以对可能的地质风险进行预测,并采取相应的安全措施,保障工程的稳定运行。
3. 环境保护:矿山法测量也可用于矿区环境的保护和管理。
通过对矿山区域的测量和监测,可以掌握矿山开发对周围环境的影响,以及采取相应的环保措施,减少对生态环境的破坏。
4. 可持续发展:准确测量可以提供实时和精细的数据支持,帮助管理者进行矿山开发的可持续规划。

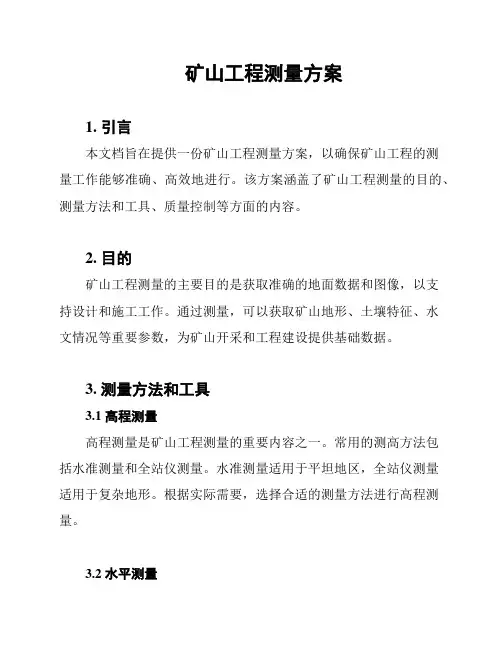

矿山工程测量方案1. 引言本文档旨在提供一份矿山工程测量方案,以确保矿山工程的测量工作能够准确、高效地进行。
该方案涵盖了矿山工程测量的目的、测量方法和工具、质量控制等方面的内容。
2. 目的矿山工程测量的主要目的是获取准确的地面数据和图像,以支持设计和施工工作。
通过测量,可以获取矿山地形、土壤特征、水文情况等重要参数,为矿山开采和工程建设提供基础数据。
3. 测量方法和工具3.1 高程测量高程测量是矿山工程测量的重要内容之一。
常用的测高方法包括水准测量和全站仪测量。
水准测量适用于平坦地区,全站仪测量适用于复杂地形。
根据实际需要,选择合适的测量方法进行高程测量。
3.2 水平测量水平测量用于确定测区内各点之间的相对位置。
常用的水平测量方法包括全站仪测量和电子测距仪测量。
在选择测量方法时,需考虑测区的大小、精度要求和工作环境等因素。
3.3 墙体测量墙体测量主要用于矿山工程施工中的建筑物或结构物测量。
常用的墙体测量方法包括全站仪测量和激光测距仪测量。
选择合适的测量方法和工具可以提高测量的准确性和效率。
4. 质量控制为确保测量结果的准确性和可靠性,需要进行严格的质量控制。
在测量过程中,应遵循以下原则:- 对测量工具进行校准,确保其准确性;- 采用适当的控制点和参照点,进行测量数据的校正和验证;- 进行误差分析,及时调整测量方法和工具,排除误差的影响;- 对测量结果进行验证和比对,确保其与实际情况一致。
5. 结论本文档提供了一份矿山工程测量方案,内容包括测量目的、测量方法和工具、质量控制等方面。
通过按照该方案进行测量工作,可以提高矿山工程测量的准确性和效率,为矿山开采和工程施工提供可靠的数据支持。

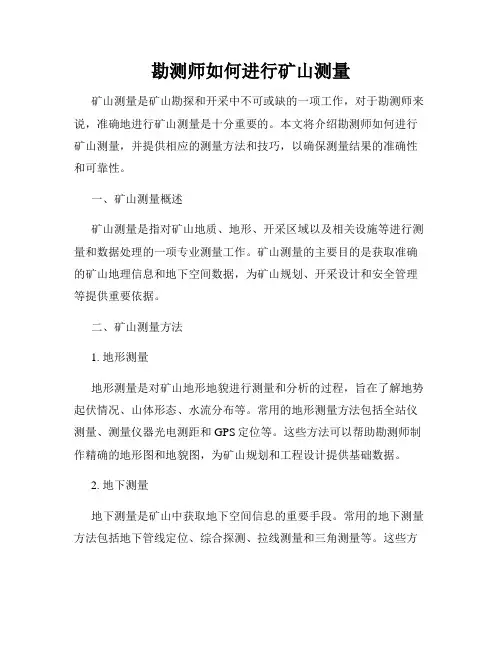

勘测师如何进行矿山测量矿山测量是矿山勘探和开采中不可或缺的一项工作,对于勘测师来说,准确地进行矿山测量是十分重要的。
本文将介绍勘测师如何进行矿山测量,并提供相应的测量方法和技巧,以确保测量结果的准确性和可靠性。
一、矿山测量概述矿山测量是指对矿山地质、地形、开采区域以及相关设施等进行测量和数据处理的一项专业测量工作。
矿山测量的主要目的是获取准确的矿山地理信息和地下空间数据,为矿山规划、开采设计和安全管理等提供重要依据。
二、矿山测量方法1. 地形测量地形测量是对矿山地形地貌进行测量和分析的过程,旨在了解地势起伏情况、山体形态、水流分布等。
常用的地形测量方法包括全站仪测量、测量仪器光电测距和GPS定位等。
这些方法可以帮助勘测师制作精确的地形图和地貌图,为矿山规划和工程设计提供基础数据。
2. 地下测量地下测量是矿山中获取地下空间信息的重要手段。
常用的地下测量方法包括地下管线定位、综合探测、拉线测量和三角测量等。
这些方法可以帮助勘测师获取地下煤层、岩石体和水文地质等数据,为矿山开采和防灾工作提供可靠依据。
3. 工程测量工程测量是指在矿山建设和施工过程中进行的测量工作。
常用的工程测量方法包括建筑物立面测量、隧道控制测量和设备安装测量等。
这些方法可以帮助勘测师掌握矿山工程建设的实际情况,并保证工程质量和安全。
三、矿山测量技巧1. 多角度测量在进行矿山测量时,勘测师应尽可能选择多个测站和不同角度进行测量。
这样可以提高测量的准确性和可靠性,避免由于单一角度测量引起的误差。
2. 合理数据处理测量数据的处理是矿山测量中不可忽视的一环。
勘测师应当仔细检查和分析测量数据,并进行合理的数据处理和校正。
确保数据的准确性和可靠性,降低测量误差。
3. 定期校验仪器测量仪器的准确性对于测量结果的可靠性至关重要。
勘测师应定期检验和校准使用的测量仪器,确保其工作正常并满足测量精度要求。
四、矿山测量的应用1. 矿区规划与设计:矿山测量提供了矿区的地理信息和矿石储量分布数据,为矿区规划、矿山设计和开采方案制定提供基础数据。
矿山测量技术服务方案矿山测量技术服务方案一、项目背景和目标矿山测量是矿山开发和运营过程中的重要技术支持,通过对地形、岩体、开采场地的测量,可以提供准确可靠的数据支持,对于矿山规划、设计、开采、安全和环境管理等方面都具有重要意义。
本方案旨在提供全面细致的矿山测量技术服务,帮助矿山企业提高生产效益和安全管理水平。
二、服务内容1. 地形测量服务通过使用先进的测量设备和技术手段,对矿山及周边地域的地形进行测量和分析,包括建筑物、道路、桥梁、山体、河流等地貌要素的测量,制作出详细的地形图和三维地形模型。
2. 岩体测量服务通过使用高精度的测量设备和技术手段,对矿山岩体进行测量和分析,包括块状体、节理、断层等岩体结构特征的测量,提供岩体力学参数和稳定性评价等数据支持。
3. 开采场地测量服务通过使用全站仪、导向仪、GPS等现代化测量设备和技术手段,对矿山开采场地进行测量和分析,包括矿井、巷道、坑口、辅助设施等的测量,提供开采场地布局和开采工艺设计的基础数据。
4. 安全监测服务通过使用自动监测仪器和传感器等设备,对矿山的地质灾害、岩体位移、变形、应力等进行实时监测,提供及时准确的监测数据和预警信息,为矿山安全管理提供技术支持。
5. 环境监测服务通过使用环境监测仪器和技术手段,对矿山周边的环境因素进行测量和分析,包括水质、大气、噪音、尘埃等环境因素的测量,提供环境监测数据和评价报告,为企业环境管理提供技术支持。
6. 数据处理和分析服务针对测量数据进行整理、处理和分析,利用专业的软件和算法,将测量数据转化为可视化的图形和报告,为矿山企业的决策和管理提供可靠的数据支持。
三、服务流程1. 需求确认:与矿山企业进行沟通,了解具体的测量需求和目标。
2. 测量计划制定:根据矿山的实际情况,制定详细的测量方案和计划,包括测量方法、设备选型、工期安排等。
3. 测量实施:按照测量计划,组织测量人员和设备进行实地测量工作,保证测量数据的准确性和可靠性。
煤矿测量项目实施方案一、项目背景。
煤矿是国家能源工业的重要组成部分,煤炭资源的开采对于国家经济发展具有重要意义。
而煤矿测量作为煤矿生产的重要环节,对于保障煤矿生产安全、提高生产效率具有至关重要的作用。
因此,制定科学合理的煤矿测量项目实施方案,对于保障煤矿生产安全、提高生产效率具有重要意义。
二、项目目标。
本次煤矿测量项目的主要目标是确保煤矿生产过程中的测量工作准确、高效,提高煤矿生产效率,保障煤矿生产安全。
三、项目内容。
1. 测量设备的选型。
在煤矿测量项目实施过程中,首先需要对测量设备进行选型。
根据煤矿的实际情况和测量需求,选择适合的测量仪器设备,确保测量工作的准确性和高效性。
2. 测量方案的制定。
制定科学合理的测量方案是煤矿测量项目实施的关键步骤。
需要根据煤矿的具体情况,结合测量设备的选型,制定详细的测量方案,包括测量的时间、地点、方法等内容,确保测量工作的顺利进行。
3. 测量人员的培训。
测量人员是煤矿测量项目实施的重要组成部分,其专业水平和操作技能直接影响测量工作的质量。
因此,需要对测量人员进行系统的培训,提高其专业水平和操作技能,确保他们能够熟练、准确地完成测量工作。
4. 测量数据的处理与分析。
测量数据的处理与分析是煤矿测量项目实施的关键环节。
需要建立科学合理的数据处理与分析体系,对测量数据进行及时、准确的处理与分析,为煤矿生产提供可靠的数据支持。
四、项目实施步骤。
1. 制定测量计划。
根据煤矿生产计划和测量需求,制定详细的测量计划,包括测量时间、地点、内容等,确保测量工作的有序进行。
2. 测量设备的采购与调试。
根据测量设备选型结果,进行设备的采购与调试工作,确保设备的正常运行。
3. 测量方案的制定与调整。
根据测量计划和设备调试情况,制定详细的测量方案,并根据实际情况进行必要的调整。
4. 测量人员的培训与配备。
对测量人员进行系统的培训,提高其专业水平和操作技能,并配备必要的测量人员和工具设备。
开拓、采准、采矿工程测量方案
编制:日期:
审核:日期:
批准:日期:
***有限公司
2018年*月
目录
一、工程概况 (2)
二、施测依据 (3)
三、测量人员的编制管理及仪器配备 (3)
四、测量工作内容及程序 (5)
五、质量保证措施 (7)
六、测量人员安全保护措施 (8)
一、工程概况
1、矿区地理及自然条件
张庄铁矿位于安徽省霍邱县周集镇和冯井镇交界处,东南距霍邱县城36公里,南距四十里长山(丘陵地)约8公里,北距淮河10公里,向西6公里到河南境地。
矿区交通便利,G105国道和阜六(阜阳-六安)高速公路贯穿矿区;北面淮河,顺河而下可通淮南、蚌埠。
矿区地处淮河流域中上游冲积平原区,地势平坦,海拔高30~50米。
区内气候温和,四季分明,年最高气温37.6℃,最低气温-12℃,年平均降水量1059.26mm,降水量最大月份在5~9月份,无霜期一般在220天左右。
2 、工程区域划分及施工现状
本次施工承包范围为张庄铁矿-385m新水平开拓工程二区段工程。
施工起始位置为1#副井-390m水平联巷直线段260m处,结束位置为与五建三处贯通处和-390水平10#穿脉中线北7.7m上盘回风巷处。
测量任务主要为-385m水平施工中中腰线的标定,实测。
二、施测依据
1 、施测依据
1.1冶金工程测量规范GB50995-2014
1.2冶金矿山井巷工程测量规范YB/T 4385-2013
1.3设计施工图及相应技术规定
1.4张庄矿业主下发的测量管理文件
1.5国家相应的测量规范等
2、施测准备
复测业主提供的控制点,(开拓工程已结束,上下盘均已贯通,业主对井下贯通巷道进行了联测,并以平差)在开工前我们要对业主提供的平面控制点和高程控制点进行复测,如误差在规范允许范围内,则移交的控制点作为施工放样的基准点,如果超出误差范围,及时向业主汇报,由业主进行修正,直到接受的控制点准确无误后,方可用于施工中,作为施工测量的依据。
三、测量人员的编制管理及仪器配备
1、人员编制
根据井巷工程的特殊要求,项目部设立测量组,负责施工中的控制、坐标及高程的放样,对测量组全体人员进行详细的图纸交底及方案交底,明确分工,保证测量精度与效率。
2、测量双检制管理
项目总工是工程测量工作实施的技术总负责人,在测量工作方面,对项目全面负责。
测量组负责组织进行工程各部位的测量放样工作及放样数据的计算、校核,对工程的测量放线工作负技术责任,对项目总工负责。
测量作业时实行“测量双检制”。
对工程项目进行测量,必须实行测量复核制度,所有的控制测量和施工放样测量,必须进行换手测
量,更换测量人员和计算人员,对测量计算资料需进行两人以上对算。
对于测量记录,应当场测量,当场记录,及时记录,及时计算,严禁事后补记补算。
测量记录要做到规范、准确、整洁、严禁涂改修饰。
3、测量组人员组织结构
4、测量组的工作职责
1.按照生产计划与施工进度要求,组织测量人员进行中、腰线的敷设与高程、导线测量及复测工作,做好施工部位贯通前的控制工作;
2.积极配合业主要求的复查检测,为业主工作提供方便;
3.负责在建工程的实测及实测图的绘制工作;
4.配合做好在建工程的月度验收及竣工验收;
5.负责信息化相关模块工作,确保不出现严重不符合项;
6.及时完成领导交代的其他工作。
5、测量仪器
测量仪器使用尼康公司生产的尼康NPL-322型全站仪一台,测角
精度2〞;拓普康公司生产的DS3型水准仪一台。
测量仪器的性能应定期检查,如有问题及时送检,并按计量仪器检定周期送到国家授权单位进行周期检定,检定证书装入该仪器的仪器设备管理档案中。
现场测量器具一览表
四、测量工作内容及程序
1、平巷施工测量内容
平巷施工测量包括井下导线测量中线标定和井下高程测量腰线标定2、导线测量及中线标定
井下导线测量的目的是以必要的精度,按照与地面控制测量统一的坐标系统建立井下控制系统。
有了井下导线坐标就可以标定巷道中线及掘砌位置,保证贯通等工作。
井下导线应根据施工巷道走向布设,根据巷道情况可敷设成闭合导线、附合导线和复测支导线的形式,井下经纬仪导线根据其施测精
度不同可分为三种等级,其主要技术指标如下表:
井下经纬仪导线布设主要技术指标
井下经纬仪导线水平角观测限差
井下巷道方向的标定工作常采用中线法,即在已知测站点上架设全站仪,后视已知导线点,根据测站点和后视点坐标确定后视方位,然后根据测站点和设计点确定前视方位和距离,设计点确定后,把全站仪架设在放好的设计点上,后视前站点,然后把全站仪水平角调到设计中线方位,标定中线位置,每组中线不应少于3个,每30~40m 标定一次。
类似可标定其他水平的中线工作。
对于弯道施工还必须根据设计图纸和放线资料绘制弯道大样图,指导井下巷道施工。
3、高程测量及腰线线标定
井下水准测量路线依据巷道走向布设,均为支线,需要往返观测。
水准点布设在巷道顶板底板或两帮牢固的岩石上。
水准点最好按组设置,且每组不少于2个点。
井下水准测量可采用S3水准仪观测,观测时应把仪器放到距水准尺50米内的距离,水准尺可直接立于导线点上,观测时应按照前后后前的观测顺序,观测完毕后改变仪器高重新观测,观测高差=后视读数-前视读数,两次仪器高所测得高差之差应控制在3mm内。
当水准点设置在顶板上时,要倒立水准尺,以尺底零端顶住水准点,但此时读数为负值。
标定巷道腰线就是给定巷道竖直面内的方向,将水准仪放置在欲放样的地方,后视水准点上的标尺算的仪器高程,根据腰线点A、B 处的设计高程,可分别求出A、B点与设计点的高差,然后在墙上放出A、B两点,根据巷道设计坡度可继续向前用水准仪标定。
腰线一般5米或10米标定一组,腰线标志必须清楚、正确,保证放样精度。
中腰线标定误差表(mm)
五、质量保证措施
1. 开工前对测量人员进行工程情况、技术要求、测量规范、测量操作规程、测量知识等进行严格培训。
2. 根据质量计划和相关规程,及时定期把仪器送有鉴定资格的单位检校,确保测量成果的准确性和有效性。
3. 积极和业主测量工程师联系、沟通、配合、满足并尊重业主工程师提出的测量技术要求及意见;
4.所有测量内业资料计算以及外业实测资料的整理和交底都必须有计算人、复核人确保资料准确无误。
现场施工测量有检核条件的尽量形成符合导线和符合水准路线,或者换人走不同的路线以不同的测量方法重复测量来达到检核的目的。
5.观测时必须定人员定仪器,防治交叉观测产生误差,保证测量的准确性。
六、测量人员安全保护措施
1. 施工现场按规定设置安全防护措施,测量人员进入施工现场按规定使用安全防护用品。
2. 测量过程中需要搭设平台时,支架脚手架必须严格按照规范搭设,节点支撑必须牢固可靠。
3. 测量人员高空作业要设置安全网,并正确佩戴安全带。
4. 测量过程中要注意来往车辆及行人,确保人员及仪器安全;施测时不能随意挪动与测量无关的其他设备,必须挪动时要申请领导同
开拓、采准、采矿工程工程测量方案意。
5.相关的安全规定。
10。
