太原煤气化公司东河煤矿主通风机在线监控系统应用研究报告二o—一年十月十日1、概述通风机在线监测系统是依据国家标准《工业通风机用标准化风道进行性能试验》GB/T1236-2000和煤炭行业标准《煤矿用主要通风机现场性能参数测定方法》MT 421- 2004的要求，结合煤矿安全生产的实际情况而研制的新一代矿用主通风机在线监测系统。

它利用高性能PLC构成前端数据釆集和处理单元，以稳定、可幕、精确的方式将采集数据传送给主控制计算机，主控制计算机对采集数据进行分析计算并显示存储，从而对通风机的运行状态进行连续的在线监测，为通风机的安全、高效运行提供科学依据。

风机是矿井要害设备之一，风机的实时运行数据需要纳入全矿井自动化系统，传统的设备无法与矿井自动化系统交换数据，只要依赖于计算机网络技术，才可以将风机运行的实时信息数据传送给矿调度室，并将其运行数据并入全矿井数据库以供整体分析决策使用。

所以，在线监测是实现全矿井自动化的必须设备。

通风机微机监测系统是应用于大型通风机流量监测方法的装置；系统以国家标准”通风机空气动力性能试验方法”和煤炭行业标准”煤矿用主要通风机现场性能参数测定方法”为依据，应用工业计算机检测技术和独特的专有研究成果对矿用大型通风机的运行状态进行连续在线测量与处理，以多种方式提供通风机运行状态的各种数据，保障通风机的安全运行和方便通风机的性能测试，并为多种功能扩充提供方便的条件。

在线测量与处理的风机运行参数包括：风量、负压、静压、动压、全压、风速、瓦斯；风机振幅；电机电压、电流、功率因数、轴功率、转速、轴承温度、定子绕组温度、电能损耗、正反转、效率等；电源配电柜母线电压、电流；根据运行情况可实时输出各种特性曲线。

数据传输模式兼容满足国际标准的多种数交换形式，FTP、局域网IE数据服务与广域网IE数据服务功能，可与全矿井自动化系统实现灵活便捷的数据联网，将风机的实时运行参数传输到矿总调度室，满足自动管理的需求。

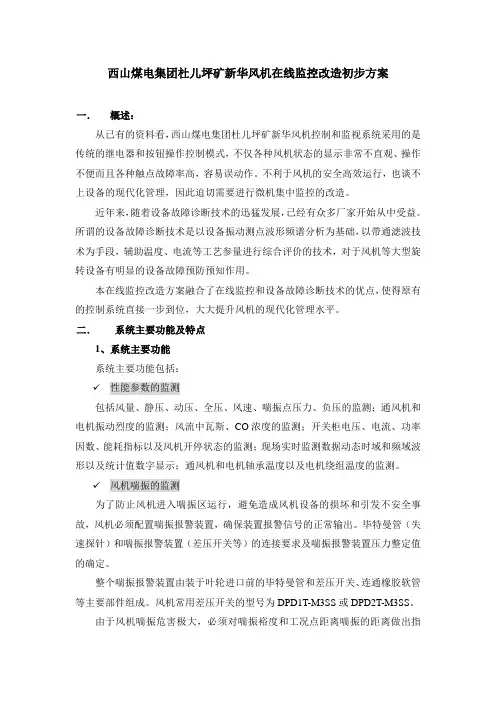

西山煤电集团杜儿坪矿新华风机在线监控改造初步方案一．概述：从已有的资料看，西山煤电集团杜儿坪矿新华风机控制和监视系统采用的是传统的继电器和按钮操作控制模式，不仅各种风机状态的显示非常不直观、操作不便而且各种触点故障率高，容易误动作。

不利于风机的安全高效运行，也谈不上设备的现代化管理，因此迫切需要进行微机集中监控的改造。

近年来，随着设备故障诊断技术的迅猛发展，已经有众多厂家开始从中受益。

所谓的设备故障诊断技术是以设备振动测点波形频谱分析为基础，以带通滤波技术为手段，辅助温度、电流等工艺参量进行综合评价的技术，对于风机等大型旋转设备有明显的设备故障预防预知作用。

本在线监控改造方案融合了在线监控和设备故障诊断技术的优点，使得原有的控制系统直接一步到位，大大提升风机的现代化管理水平。

二．系统主要功能及特点1、系统主要功能系统主要功能包括：✓性能参数的监测包括风量、静压、动压、全压、风速、喘振点压力、负压的监测；通风机和电机振动烈度的监测；风流中瓦斯、CO浓度的监测；开关柜电压、电流、功率因数、能耗指标以及风机开停状态的监测；现场实时监测数据动态时域和频域波形以及统计值数字显示；通风机和电机轴承温度以及电机绕组温度的监测。

✓风机喘振的监测为了防止风机进入喘振区运行，避免造成风机设备的损坏和引发不安全事故，风机必须配置喘振报警装置，确保装置报警信号的正常输出。

毕特曼管（失速探针）和喘振报警装置（差压开关等）的连接要求及喘振报警装置压力整定值的确定。

整个喘振报警装置由装于叶轮进口前的毕特曼管和差压开关、连通橡胶软管等主要部件组成。

风机常用差压开关的型号为DPD1T-M3SS或DPD2T-M3SS。

由于风机喘振危害极大，必须对喘振裕度和工况点距离喘振的距离做出指示，当喘振裕度小时提醒运行人员检查风机阻力异常升高的原因。

如下图示：喘振指示✓风机实时性能曲线的监测在风机性能曲线上动态显示通风机运行的工况点以及通风阻力曲线，在风机性能上体现出当前风机运行的安全区间，如下图示。

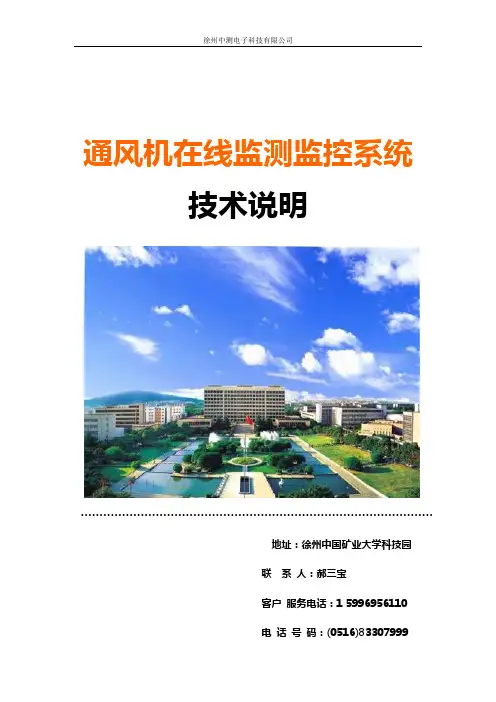

徐州中测电子科技有限公司通风机在线监测监控系统技术说明地址：徐州中国矿业大学科技园联系人：郝三宝客户服务电话：1 5996956110电话号码：(0516)83307999传真：(0516)83307899详细描述矿井主通风机是向井下送风的重要设备，也是大型耗能设备，对其实现在线监测监控，使之始终运行在良好状态，对于保障煤矿安全生产，保护矿工生命和企业财产安全，降低风机能耗具有重要意义。

徐州中测电子科技有限公司成功研制开发的矿井主风机在线监控系统，综合利用现代传感技术、微电子技术、自动控制技术、计算机技术、网络通讯技术，基于企业计算机网络实现主风机运行参数、通风数据的实时监测与风机主辅设备控制的一体化，监测内容丰富，控制功能完善，具有实时性强、安全可靠、操作方便、易学易用的特点。

系统结构如图所示，主要由PLC测控系统、上位机冗余组态软件系统、视频监视系统三大部分组成。

系统特点1、PLC测控系统采用双CPU，能够快速准确可靠地完成监测监控功能；2、上位机应用软件采用冗余组态软件系统，使得系统更加安全可靠；3、系统可根据现场应用需求灵活配置，伸缩性强；4、测控功能上的网络化、WEB化。

系统主要功能1、实时监测风机风压（静压、全压）、风速风量、轴承温度、定子温度、电网电流、电压、功率、电机与风机效率、风峒大气参数（温度、湿度、大气压力）等风机运行各种参数；2、监测风门位置、风机开停状态、反风信号和电机编号等风机运行多种状态信息；3、控制风门开/关、风机启/停；4、自动闭锁控制，保证系统安全；5、具有现场控制、远程控制、手动控制等多种控制方式；6、在控制中心，通过32′液晶电视对风机机房进行24小时监视，通过网络视频服务器实现24小时远程监视。

系统软件功能1、接收、处理、存储、显示PLC系统上传的现场数据，显示方式多样，生动直观；2、自动生成各类报表，内容丰富翔实；3、实时曲线、历史曲线绘制；4、实时监测各类参数，具有超限报警并记录报警信息的功能；5、系统设置了操作权限，只有获得权限的人员才可以操作系统；6、支持远程网络浏览和控制。

太原煤气化公司东河煤矿主通风机在线监控系统应用研究报告二〇一一年十月十日1、概述通风机在线监测系统是依据国家标准《工业通风机用标准化风道进行性能试验》GB/T1236-2000和煤炭行业标准《煤矿用主要通风机现场性能参数测定方法》MT 421-2004的要求，结合煤矿安全生产的实际情况而研制的新一代矿用主通风机在线监测系统。

它利用高性能PLC构成前端数据采集和处理单元，以稳定、可靠、精确的方式将采集数据传送给主控制计算机，主控制计算机对采集数据进行分析计算并显示存储，从而对通风机的运行状态进行连续的在线监测，为通风机的安全、高效运行提供科学依据。

风机是矿井要害设备之一，风机的实时运行数据需要纳入全矿井自动化系统，传统的设备无法与矿井自动化系统交换数据，只要依赖于计算机网络技术，才可以将风机运行的实时信息数据传送给矿调度室，并将其运行数据并入全矿井数据库以供整体分析决策使用。

所以，在线监测是实现全矿井自动化的必须设备。

通风机微机监测系统是应用于大型通风机流量监测方法的装置；系统以国家标准”通风机空气动力性能试验方法”和煤炭行业标准”煤矿用主要通风机现场性能参数测定方法”为依据，应用工业计算机检测技术和独特的专有研究成果对矿用大型通风机的运行状态进行连续在线测量与处理，以多种方式提供通风机运行状态的各种数据，保障通风机的安全运行和方便通风机的性能测试，并为多种功能扩充提供方便的条件。

在线测量与处理的风机运行参数包括：风量、负压、静压、动压、全压、风速、瓦斯；风机振幅；电机电压、电流、功率因数、轴功率、转速、轴承温度、定子绕组温度、电能损耗、正反转、效率等；电源配电柜母线电压、电流；根据运行情况可实时输出各种特性曲线。

数据传输模式兼容满足国际标准的多种数交换形式， FTP、局域网IE数据服务与广域网IE数据服务功能，可与全矿井自动化系统实现灵活便捷的数据联网，将风机的实时运行参数传输到矿总调度室，满足自动管理的需求。
