光纤通信期末考试考点总结

红色：重点、绿色：了解第1章1、光纤通信的基本概念：以光波为载频，用光纤作为传输介质的通信方式。

光纤通信工作波长在于近红外区：0.85～2.00μm的波长区，对应频率: 167～375THz。

对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm、 1.31μm 1.55μm及 1.625μm2、光纤通信系统的基本组成：P5 图1-3目前采用比较多的系统形式是强度调制/直接检波（IM/DD）的光纤数字通信系统。

该系统主要由光发送设备（光发射机）、光纤传输线路、光接收设备（光接收机）、光中继器以及各种耦合器件组成。

各部件功能：电发射机：对来自信源的信号进行模/数转换和多路复用处理；光发送设备：实现电/光转换；光接收机：实现光/电转换；光中继器：将经过光纤长距离衰减和畸变后的微弱光信号放大、整形、再生成具有一定强度的光信号，继续送向前方，以保证良好的通信质量。

3、光纤通信的特点：（可参照P1、2）优点：（1），传输容量大。

（2）传输损耗小，中继距离长。

（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。

（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。

（5）体积小、重量轻。

（6）原材料来源丰富、价格低廉。

缺点：1）弯曲半径不宜过小；2）不能远距离传输；3）传输过程易发生色散。

4、适用光纤：P11G.652 和G.654：常规单模光纤，色散最小值在1310nm处，衰减最小值在1550nm 处。

常见的结构有阶跃型和下凹型单模光纤。

G.653：色散位移光纤，色散最小值在1550nm处，衰减最小值在1550nm处。

难以克服FWM混频等非线性效应带来的影响。

G.655：非零色散光纤，色散在1310nm处较小，不为0；衰减最小值在1550nm处。

可以尽量克服FWM混频等非线性效应带来的影响。

补充：1、1966年7月，英籍华人（高锟）博士从理论上分析证明了用光纤作为传输介质以实现光通信的可能性。

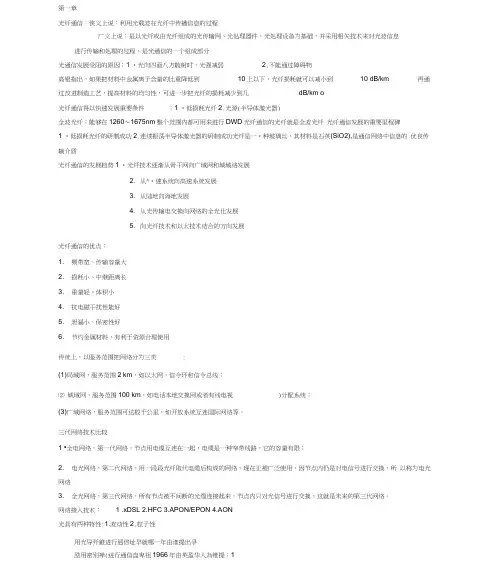

第一章光纤通信：侠义上说：利用光载波在光纤中传播信息的过程广义上说：是以光纤或由光纤组成的光传输网、光处理器件、光处理设备为基础，并采用相矢技术来对光波信息进行传输和处理的过程，是光通信的一个组成部分光通信发展受阻的原因：1 •光向四面八方散射时，光强减弱2.不能通过障碍物高银指出，如果把材料中金属离子含量的比重降低到10上以下，光纤损耗就可以减小到10 dB/km 再通过改进制造工艺，提高材料的均匀性，可进一步把光纤的损耗减少到几dB/km o光纤通信得以快速发展重要条件：1 •低损耗光纤2.光源(半导体激光器)全波光纤：能够在1260〜1675nm整个范围内都可用来逬行DWD光纤通信的光纤就是全波光纤光纤通信发展的重要里程碑1 •低损耗光纤的研制成功2.连续振荡半导体激光器的研制成功光纤是一•种玻璃丝，其材料是石英(SiO2),是通信网络中信息的优良传输介质光纤通信的发展趋势1 •光纤技术逐渐从骨干网向广域网和城域络发展2. 从^•速系统向高速系统发展3. 从陆地向海地发展4. 从光传输电交换向网络的全光化发展5. 向光纤技术和以太技术结合的方向发展光纤通信的优点：1. 频带宽、传输容量大2. 损耗小、中继距离长3. 重量轻、体积小4. 抗电磁干扰性能好5. 泄漏小、保密性好6. 节约金属材料，有利于资源合理使用传统上，以服务范围把网络分为三类:(1)局域网，服务范围2 km，如以太网，信令环和信令总线；⑵ 城域网，服务范围100 km，如电话本地交换网或者有线电视)分配系统；(3)广域网络，服务范围可达数千公里，如开放系统互连国际网络等。

三代网络技术比较1 •全电网络，第一代网络，节点用电缆互连在一起，电缆是一种窄带线路，它的容量有限；2. 电光网络，第二代网络，用一段段光纤取代电缆后构成的网络，现在正被广泛使用，因节点内仍是对电信号进行交换，所以称为电光网络3. 全光网络，第三代网络，所有节点被不间断的光缆连接起来，节点内只对光信号逬行交换，这就是未来的第三代网络。

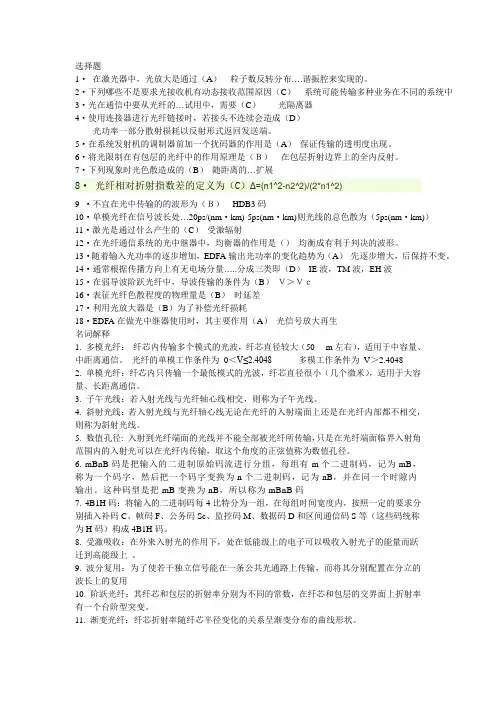

1·在激光器中，光放大是通过（A）粒子数反转分布….谐振腔来实现的。

2·下列哪些不是要求光接收机有动态接收范围原因（C）系统可能传输多种业务在不同的系统中3·光在通信中要从光纤的…试用中，需要（C）光隔离器4·使用连接器进行光纤链接时，若接头不连续会造成（D）光功率一部分散射损耗以反射形式返回发送端。

5·在系统发射机的调制器前加一个扰码器的作用是（A）保证传输的透明度出现。

6·将光限制在有包层的光纤中的作用原理是（Ｂ）在包层折射边界上的全内反射。

7·下列现象时光色散造成的（B）随距离的…扩展8·光纤相对折射指数差的定义为（C）Δ=(n1^2-n2^2)/(2*n1^2)9 ·不宜在光中传输的的波形为（Ｂ）HDB3码10·单模光纤在信号波长处…20ps/(nm·km)-5ps(nm·km)则光线的总色散为（5ps(nm·km)）11·激光是通过什么产生的（C）受激辐射12·在光纤通信系统的光中继器中，均衡器的作用是（）均衡成有利于判决的波形。

13·随着输入光功率的逐步增加，EDFA输出光功率的变化趋势为（A）先逐步增大，后保持不变。

14·通常根据传播方向上有无电场分量…..分成三类即（D）IE波，TM波，EH波15·在弱导波阶跃光纤中，导波传输的条件为（B）Ｖ＞Ｖｃ16·表征光纤色散程度的物理量是（B）时延差17·利用光放大器是（B）为了补偿光纤损耗18·EDFA在做光中继器使用时，其主要作用（A）光信号放大再生名词解释1. 多模光纤：纤芯内传输多个模式的光波，纤芯直径较大（50 m左右），适用于中容量、中距离通信。

光纤的单模工作条件为0＜V≤2.4048多模工作条件为V＞2.40482. 单模光纤：纤芯内只传输一个最低模式的光波，纤芯直径很小（几个微米），适用于大容量、长距离通信。

光纤通信重要知识点总结第一章1.任何通信系统追求的最终技术目标都是要可靠地实现最大可能的信息传输容量和传输距离。

通信系统的传输容量取决于对载波调制的频带宽度，载波频率越高，频带宽度越宽。

2.光纤：由绝缘的石英（SiO2）材料制成的，通过提高材料纯度和改进制造工艺，可以在宽波长范围内获得很小的损耗。

3.光纤通信系统的基本组成:以光纤为传输媒介、光波为载波的通信系统，主要由光发送机、光纤光缆、中继器和光接收机组成。

光纤通信系统既可传输数字信号也可传输模拟信号。

输入到光发射机的带有信息的电信号，通过调制转换为光信号。

光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号。

系统中光发送机的作用是将电信号转换为光信号，并将生成的光信号注入光纤。

光发送机一般由驱动电路、光源和调制器构成，如果是直接强度调制，可以省去调制器。

光接收机的作用是将光纤送来的光信号还原成原始的电信号。

它一般由光电检测器和解调器组成。

光纤的作用是为光信号的传送提供传送媒介，将光信号由一处送到另一处。

中继器分为电中继器和光中继器（光放大器）两种，其主要作用就是延长光信号的传输距离。

为提高传输质量，通常把模拟基带信号转换为频率调制、脉冲频率调制或脉冲宽度调制信号，最后把这种已调信号输入光发射机。

还可以采用频分复用技术，用来自不同信息源的视频模拟基带信号（或数字基带信号）分别调制指定的不同频率的射频电波，然后把多个这种带有信息的RF信号组合成多路宽带信号，最后输入光发射机，由光载波进行传输。

在这个过程中，受调制的RF电波称为副载波，这种采用频分复用的多路电视传输技术，称为副载波复用技术。

目前大都采用强度调制与直接检波方式。

又因为目前的光源器件与光接收器件的非线性比较严重，所以对光器件的线性度要求比较低的数字光纤通信在光纤通信中占据主要位置。

数字光纤通信系统基本上由光发送机、光纤与光接收机组成。

发送端的电端机把信息进行模数转换，用转换后的数字信号去调制发送机中的光源器件LD，则LD就会发出携带信息的光波，即当数字信号为“1”时，光源器件发送一个“传号”光脉冲；当数字信号为“0”时，光源器件发送一个“空号”。
