课程名称：《机械原理》第 1 讲次第一章绪论1-1 本课程研究的对象及内容1-2 本课程的性质、学习目的、任务及要求授课题目1-3 机械原理学科的发展趋势第二章机构的结构分析2-1 机构的结构分析的内容和目的2-2 机构的组成本课授课学时为 52 学时，此外作 2 个或者 3 个实验，最后有一周的课程设计。
参考书目不少本讲目的要求及重点难点：] 通过本讲课的学习，要弄清晰“学什么”、“为什么学”、“如何学”等问题，掌握组成机构的构件和运动副等概念] 机构、机器、机械、构件、零件等概念，运动副的定义、分类和约束特点构件、运动副内容[]第一章绪论1-1 本课程研究的对象及内容一、机械原理的研究对象顾名思义，本课程的研究对象就是“机械”，主要内容是关于机械的一些基本理论和设计方法。
那末，什么是“机械”呢？一)机构、机器和机械机械：是机构和机器的总称。
机器：根据某种使用要求而设计的一种用于执行机械运动的装置。
主要用于变换或者传递能量、物料、信息等。
讲几个实例，来研究机器、机构的组成和工作原理。
【例1-1】单缸四冲程内燃机，图1-1组成：活塞连杆曲轴气缸体凸轮进气阀排气阀小齿轮大齿轮这里，曲柄滑块机构将活塞的挪移曲柄的转动，齿轮机构改变转速和转向，凸轮机构将凸轮的转动推杆的往复挪移。
内燃机是由若干个机构组成的。
图1-1【例1-2】工件自动装卸装置，图1-2图1-2由带传动机构、蜗轮蜗杆机构、凸轮机构、连杆机构等。
当电动机转动通过上述机构使滑杆左移时，滑杆夹持器的动爪和定爪将工件夹住；而当滑杆带着工件向右挪移到夹持器的动爪碰到上面的挡块时，将工件松开，工件落到工件载送器中，以被送到下道工序。
从上面的例子可以知道，一部机器可能由一个或者多个机构组成。
如空气压缩机只含有一个曲柄滑块机构，而大多数机器都含有多个机构。
机构是由一系列的运动单元体(称为构件)组成的具有确定相对运动的系统，它起着运动的传递和运动形式转换的作用。
机械原理实验指导书班级姓名学号徐州工程学院机电工程学院机电教研室实验一机构运动简图测绘一、实验目的与实验要求1．学会根据各种机械实物或模型，绘制机构运动简图；2．分析和验证机构自由度；进一步理解机构自由度的概念，掌握机构自由度的计算方法。
二、实验原理我们知道：机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关。
因此，在绘制机构运动简图时，可以不考虑构件的具体形状和运动副的具体构造。
而用一些简单的符号〔见教材中机构运动简图常用符号〕来代替构件和运动副，并选择适当的比例尺表示运动副的相对位置，以此表示机构的运动特征。
绘制机构运动简图的目的是：以便对机构进行结构、轨迹、位移、速度、加速度和动力等分析研究。
它是工程技术人员从事机构研究的一个重要的工具。
三、实验设备、工具1．典型机械的实物(如：缝纫机、牛头刨床、插齿机等)；2．典型机械的模型(如：内燃机模型、油泵模型、牛头刨床模型等〕；3．钢卷尺、内外卡钳、量角器；4．三角板、铅笔，橡皮、草稿纸等。
四、实验步骤及测绘方法(1)正确选择投影面对于机械实物的测绘，为了将机构运动表示清楚，要洽当地选择测绘投影面。
为此，一般选择机构中多数构件的运动平面为投影面。
(2)确定机构的构件数目测绘时，首先找到原动件并使机构缓慢地运动，从原动件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。
(3)确定机构运动副的类型和数目从原动件开始，根据相互连接的两构件间的接触情况及相对运动的特点。
依此确定运动副的类型及数目：(4)画机构运动简图仔细测量与机构运动有关的尺寸，如转动副间的中心距和移动副导路的方向等，选定原动件的位置，在纸上按规定的符号及构件的连接次序，从原动件开始，并按确定的比例尺逐步画出机构的运动简图。
比例尺μl =实际长度L AB(m)/图上长度AB(mm)(5)标注各构件及各运动副从原动件开始，用数字l、2、3…分别标注各构件，用英文字母A、B、C…分别标注各运动副。
机构运动简图的测绘实验报告doc机构运动简图的测绘实验报告篇一：机构运动简图的测绘和分析试验报告实验一机构运动简图的测绘和分析一. 实验目的1. 学会根据各种机械实物或模型，绘制机构运动简图；2. 分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3. 加深对机构结构分析的了解。
二. 设备和工具1. 各类典型机械的实物（如：缝纫机等）2. 各类典型机械的模型（如：内燃机模型、牛头刨床等）；3. 钢皮尺，内外卡钳，量角器（根据需要选用）；4. 三角板，铅笔，橡皮，稿纸（自备）。
三. 原理和方法1. 原理由于机构和运动仅与机构中所有的构件的数目的构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（如教科书和机械设计手册中有关“常用构件的运动副简图符号”的规定）来代替构件和运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。

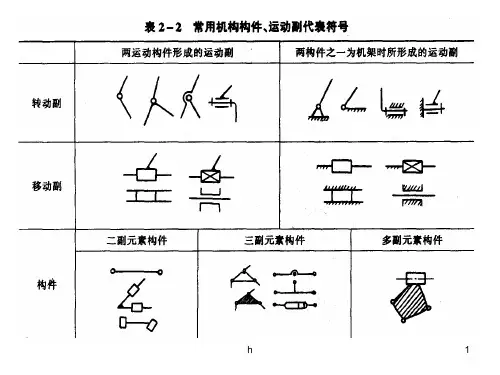

表1－1为常用符号示例。
2. 方法（1）确定组成机构的构件数目测绘时使被测绘机械缓慢运动，仔细观测机构的运动，区分各个运动单元，从而确定组成机构的构件数目，找出原动件。
（2）测绘运动副的种类、数目根据相联接两构件的接触情况及相对运动的特点，确定各个运动副的种类。
（3）合理选择投影面，坐标和原动件位置选与机构的各个构件上的点运动平面皆平行的平面，或选能反映机构运动特征的其他平面做投影面。
转动（或移动）原动件，找出每个构件都能表达清楚的原动件位置。
（4）绘机构运动简图的示意图徒手按规定的符号，凭目测，使图与实物大致成比例（转动副位置、移动副导路方位，高副接触点及曲率），从原动件开始，依构件的连接次序，逐渐画出机构运动简图的示意图。
用数字1、2、3??区分构件，用字母A、B、C??区分运动副。
（5）绘正式机构运动简图仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动导路的方向等，按适当的比例尺画出正式机构运动简图。
