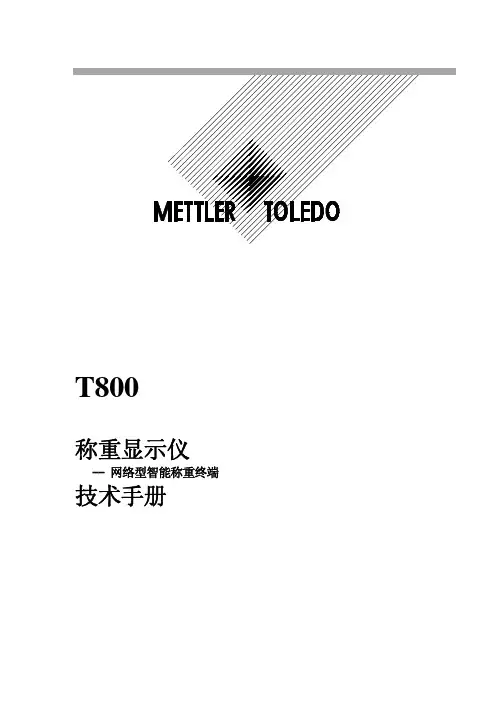

t800称重显示仪网络型智能称重终端技术手册tmt800r03151923mettlertoledo梅特勒托利多常州称重设备系统有限公司常锡路111号tel
.
T800
称重显示仪
-- 网络型智能称重终端
技术手册
TM T800 R03 (151923)
METTLER TOLEDO
梅特勒-托利多(常州)称重设备系统有限公司
3.1 面板和键盘.............................................................................................................................................10 3.2 文字输入 .................................................................................................................................................12 3.3 开机..........................................................................................................................................................13 3.4 基本称重功能.........................................................................................................................................13 3.5 F1～F4功能.............................................................................................................................................14 3.6 数据存储、打印功能............................................................................................................................15 3.7 数据汇总功能.........................................................................................................................................15 3.8 时间、日期设置.....................................................................................................................................16 3.9 预置点值设置.........................................................................................................................................17

一、托利多电子秤称上常用操作设置说明进入标定菜单(【代码】 * 24681357 * 05 * 中a) 底部显示：PUSH CAL BUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。

如图所示：b) 底部显示：DIGI FILTER 0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGI FILTER 1, 按【确认】到下一步。

c) 底部显示：SET GEO VALUE 12 (输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。

d) 底部显示：DO NOT ENTER CAL (是否进入标定菜单否) ，按数字1，显示：ENTER CALIBRATION (进入标定菜单)，按【确认】到下一步。

e) 底部显示：SINGLE RANGE kg(单量程，kg)，总价窗口显示0－1，按0使之变为DUAL RANGE kg（双量程kg），然后按【确认】到下一步。

（选项分别为：0＝DUAL RANGE kg，1＝SINGLE RANGE kg(单量程，kg)f) 底部显示：6/15 Kg（6/15Kg双量程），总价窗口显示：0～3。

（选项分别为0＝6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。

按【确认】到下一步。

g) 底部显示：INPUT WEIGHT VALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。

按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。

按【确认】到下一步。

h) 底部显示：EMPTY SCALE（清空秤盘），按【确认】到下一步。

i) 秤等待一段时间，显示：LOAD 10 kg WEIGHT（放上10kg 标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。

j) 秤等待一段时间，显示：UNLOAD （卸载），从秤盘上移去砝码，按【确认】到下一步。

k) 秤等待一段时间，显示：CAL SUCCESS（标定成功），秤自动重启动。

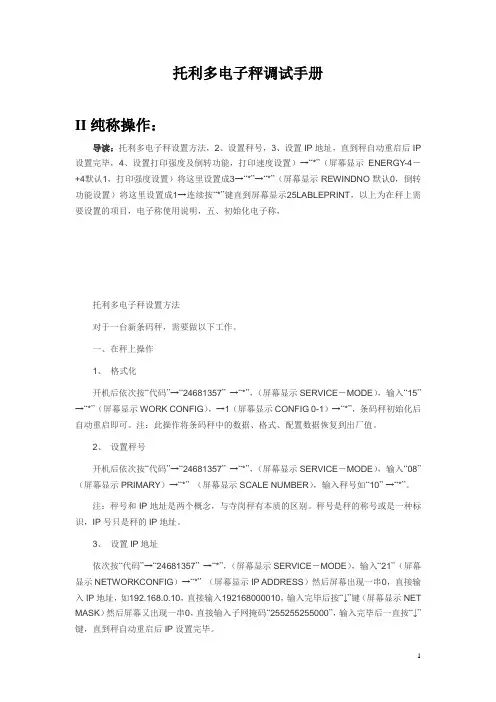

托利多电子秤调试手册II纯称操作：导读：托利多电子秤设置方法，2、设置秤号，3、设置IP地址，直到秤自动重启后IP 设置完毕，4、设置打印强度及倒转功能，打印速度设置）→“*”（屏幕显示ENERGY-4－+4默认1，打印强度设置）将这里设置成3→“*”→“*”（屏幕显示REWINDNO默认0，倒转功能设置）将这里设置成1→连续按“*”键直到屏幕显示25LABLEPRINT，以上为在秤上需要设置的项目，电子称使用说明，五、初始化电子称，托利多电子秤设置方法对于一台新条码秤，需要做以下工作。

一、在秤上操作1、格式化开机后依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“15”→“*”（屏幕显示WORK CONFIG），→1（屏幕显示CONFIG 0-1）→“*”，条码秤初始化后自动重启即可。

注：此操作将条码秤中的数据、格式、配置数据恢复到出厂值。

2、设置秤号开机后依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“08”（屏幕显示PRIMARY）→“*”（屏幕显示SCALE NUMBER），输入秤号如“10”→“*”。

注：秤号和IP地址是两个概念，与寺岗秤有本质的区别。

秤号是秤的称号或是一种标识，IP号只是秤的IP地址。

3、设置IP地址依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“21”（屏幕显示NETWORKCONFIG）→“*”（屏幕显示IP ADDRESS）然后屏幕出现一串0，直接输入IP地址，如192.168.0.10，直接输入192168000010，输入完毕后按“↓”键（屏幕显示NET MASK）然后屏幕又出现一串0，直接输入子网掩码“255255255000”，输入完毕后一直按“↓”键，直到秤自动重启后IP设置完毕。

4、设置打印强度及倒转功能依次按“代码”→“24681357”→“*”，（屏幕显示SERVICE－MODE），输入“25”→“*”（屏幕显示RESIST 600－999默认850）→“*”（屏幕显示SPEED 85mm/S默认0－5，打印速度设置）→“*”（屏幕显示ENERGY -4－+4默认1，打印强度设置）将这里设置成3→“*”→“*”（屏幕显示REWIND NO默认0，倒转功能设置）将这里设置成1→连续按“*”键直到屏幕显示25 LABLE PRINTER，按“代码”键退出。

PF/ＰH系列防腐平台秤_配置
标准配置

选购件


全不锈钢秤台（304) 4只SBH型不锈钢焊接密封剪切
不锈钢引坡
不锈钢仪表立柱 地中衡专用框架
梁式传感器

1只AJB-015接线盒 信号电缆５米 不锈钢外壳防尘式Panther仪表
（碳钢结构）
（PTHN-1000）
PB系列防爆平台秤
PK系列平台秤---结构特点

可配仪表立柱 （仪表支架）
PK系列平台秤_结构
放大
台面
卸荷柱 限位柱
框架 定位座

秤体用冷折弯槽钢与面板拼焊 台面
传感器
传力摇摆柱
称量1~5t，台面≤2mx2m的用花纹钢板 称量10t， 台面＞2mx2m的用平钢板

PW系列无框架平台秤



无框架，不能配引坡 全花纹板台面 搬动方便/易于维护和清理 准确度：III 级 量程：1/2/3t 规格：1X1～1.5X1.5m
平台秤应用_PK 化肥厂-称量液氨/丙氨
平台秤应用_PK 化工厂-气体/液体放灌
平台秤应用_PK
造纸厂-纸浆称重
平台秤应用_PK
制药公司-称量中心称重
平台秤应用_PK
粮站/粮库进出货物计量
平台秤应用_PK
铁路行李房-收货
平台秤应用_PK
火车站出站口-检查行李超重
平台秤应用_PK 精细化工/制药原料厂-料罐称重
PG系列缓冲秤_配置

标准配置

秤台:
上秤体+下秤体+框架+缓冲弹簧
传感器：4只SB型 接线盒：AJB---015 仪表： 金鸟(Kingbird-1000) 信号电缆：5m

梅特勒托利多电子秤南创电子销售工程三部传感器事业部使用资料：托利多防爆电子台秤规格：型号最大量程精度秤盘尺寸EX-TCS-3030Kg2g400*500mmEX-TCS-6060kg5g400*500mmEX-TCS-150150kg10g400*500mmEX-TCS-300300kg20g400*500mmEX-TCS-600600kg50g450*600mm防爆标志:整秤:EX ib II CT4/CT5/CT6本安仪表:EX ib II CT4/CT5规格台面厚度（mm）额定称量(T)分度值（Kg）台面规格(mm)秤台高(mm)EX-DF/DFS8080 4.000.5/1/2/30.1/0.2/0.5/0.50.8×0.858EX-DF/DFS1010 4.000.5/1/2/30.1/0.2/0.5/0.51.0×1.058EX-DF/DFS1012 4.000.5/1/2/30.1/0.2/0.5/0.51.0×1.258EX-DF/DFS1212 5.000.5/1/2/3/50.1/0.2/0.5/0.5/2 1.2×1.258 EX-DF/DFS1215 5.000.5/1/2/3/50.1/0.2/0.5/0.5/2 1.2×1.558 EX-DF/DFS1515 6.001/2/3/50.2/0.5/0.5/2 1.5×1.558EX-DF/DFS1520 6.001/2/3/50.2/0.5/0.5/2 1.5×2.058托利多防爆电子叉车秤功能特点:●7位25毫米LCD显示●光标指示重量单位和称重状态●毛、皮、净、去皮、清皮、清零、动态检测●超欠载显示、低压显示和自动关机●安全区充电，充电一次使用约150小时（t）精度(Kg)外形尺寸（mm）整秤高度机壳长度吊钩吊环宽度B C D F0.50.25801904010510.55801904010521750190451403175019045140527501904514010590024067175155120025067250托利多防爆工业电子天平使用功能及产品规格：·纠正不符的调配（可选重计算功能）·特别用于恶劣环境条件下油漆调配·可拆卸的圆形不锈钢秤盘，四周包边设计·超强过载保护，侧向抗冲击·耐溶剂腐蚀的机壳·键盘容易清洁·显示器支柱，可放在桌子上或挂在墙上（电缆长度为2米/7英寸）·带背景光的液晶显示器·可换其他尺寸标准型号·标准数字接口·指定国家供应的变压器，额定电压90－264V，50－60Hz·所有型号都达到认证标准，可使用于Zone1和Zone2量程35kg/35kg/5gal可读性0.5g/1g秤盘尺寸(W×D×H）400×300×90m m净重8kg标准型号PMA35D防爆证明，Zone1PMA35D-X防爆证明，Zone2PMA35D-Y重算型号PMA35D-000C重算型号，防爆证明，Zone1PMA35D-X00C重算型号，防爆证明，Zone2PMA35D-Y00C配方转换系数：0.5/1/1.5/2/2.5/3/3.5/4/4.5/5/10/15/20/25梅特勒托利多电子秤产品图片。

2.1 外观特性 ........................................................................... 5 2.2 硬件特点 ........................................................................... 5 2.3 称重功能 ........................................................................... 5 2.4 数据通讯及打印功能 .................................................................. 5 2.5 内部打印机特性 ...................................................................... 5 3 仪表组成及结构指南 ...................................................................... 6 3.1 仪表组成框图（见图 1） ............................................................... 6 3.2 CraneMate E 称重显示仪外形及尺寸（详见图 2、3） .......................................... 6 3.3 显示光标及键盘功能说明 ............................................................... 8 3.4 CraneMate E 称重显示仪内部接线......................................................... 9 4 使用前准备 ............................................................................. 9 4.1 开箱检查 ........................................................................... 9 4.2 安装或更换秤体电池 .................................................................. 9 4.3 安装天线 ........................................................................... 9 4.4 安装大屏幕或打印机（如有）........................................................... 10 4.5 仪表与大屏幕显示器连线（如图 7） ...................................................... 11 4.6 PCB 板上的开关 ..................................................................... 11 4.7 色带的安装 ........................................................................ 11 4.8 打印纸的安装 ...................................................................... 11 4.9 内部打印机串行接口连接 .............................................................. 12 4.10 打印机波特率选择 .................................................................. 12 4.11 仪表电源准备...................................................................... 13 4.12 检定和铅封（参见图 3）.............................................................. 13 5 基本操作.............................................................................. 13 5.1 开机 ............................................................................. 13 5.2 清零 ............................................................................. 13 5.3 去皮 ............................................................................. 14 5.4 清皮 ............................................................................. 14 5.5 打印计量单 ........................................................................ 14 5.6 设置仪表时间日期 ................................................................... 14 5.7 数据存储 .......................................................................... 15 5.8 清除数据 .......................................................................... 16 5.9 累计汇总打印 ...................................................................... 18 5.10 数据调显 ......................................................................... 20 5.11 电池信息调显...................................................................... 22 5.12 内外打印机设定 .................................................................... 24 5.13 关机 ............................................................................ 25 6 参数设定.............................................................................. 25 6.1 进入参数设定状态 ................................................................... 25 6.2 参数设置 .......................................................................... 27 6.3 退出参数设定状态 ................................................................... 34 7 CraneMate E 仪表结构及零部件目录.......................................................... 35

秤台上的重量小于 清零范围的下限
>0< G NET PT T lb kg
>0< G NET PT T lb kg
秤台上的重量大于 清零范围的上限
>0< G NET PT T lb kg
>0< G NET PT T lb kg
秤台重量在开
机 围
捕内自获动零点清
零
范
>0< G NET PT T lb kg
推荐最长电缆长度
Page 4 of 31
TSR(欧姆)
24号线(米)
20号线(米)
16号线(米)
350
240
600
87
60
180
45
30
90
1200 300 150
与梅特勒-托利多常州衡器公司的标准6线制传感器或接线盒连接：
7
-EXC
黑线（负激励）
6
-SEN
蓝线（负反馈）
5
-SIG
红线（负信号）
4
Page 7 of 31
操作
显示
PANTHER称重终端有一个7位段码荧光显示器。带光标和小数点。该显示器用来显示称重数据、操作提示和错误 代码等信息。
PANTHER称重终端有7个光标，用来指示称重终端当前所处的状态。
光标
NET
G >0< Kg
解释
净重光标
毛重光标 零中心
单位光标
功能
在设置皮重后，称重终端将进入净重状态， 若显示值为净重时，此光标亮 若称重终端显示值为毛重时，此光标亮
M
将 光 标 右 移 一 位 (闪 烁 位 右 移 一 位 )
选 择 1000kg 为 预 置 点 2 的 值

梅特勒-托利多制药行业称重技术方案梅特勒－托利多（常州）称重设备系统有限公司2009 V2.0目录1.客户需求分析 (3)2.衡器通用知识介绍 (4)3.制药行业解决方案介绍 (10)4.公司简介 (12)21. 客户需求分析客户已经详细列举秤的准确度、最小读数、量程以及材质，但是还有一些非常关键的参数没有提供，例如称量器的最小称量值，也就是客户将在所选称量器上称重的最小值，称量的允许误差要求也没有提及（如百分之几的误差要求，1%，0.5%，还是0.1%？），还有称量器的重复性、安全过载等指标，这些都是影响称量器准确度和使用寿命的重要因素。

而且客户没有提及设备需要符合GMP的要求，由于梅特勒-托利多对制药工艺的不同环节给提供不同的解决方案，以帮助客户降低投资成本、提高生产效率，所以此方案将会分为如下几个内容：z衡器通用知识的介绍z制药行业解决方案介绍z方案介绍在方案的最后，附有梅特勒-托利多根据客户要求生成的GWP(Good Weighing Practice)的报告，客户可以根据报告进行电子秤的选择、称量风险的评估以及测试用砝码的选择。

2. 衡器通用知识介绍执行标准：OIML R76 国际计量组织电子衡器检定规程建议JJG555-1996 非自动衡器通用检定规程JJG539-1997 数字指示秤检定规程JJF1059 测量不确定度的评定和表示2.1. 称重原理介绍现今使用比较广泛的两种称重方式为：电阻应变计原理和电磁力补偿原理，其中普通精度秤和中精度秤都是采用电阻应变计原理的传感器，高精度秤和天平大多是采用电磁力补偿原理的传感器。

电阻应变计原理(模拟式)：通过在弹性体上贴电阻应变计，当秤体受到外力作用时，弹性体发生形变，根据惠斯通桥原理，应变计输出信号给仪表处理。

随着外力的增加，弹性体的形变越大，测量误差也会随之增加。

所以不适合大皮重小称量的应用。

而且每次加载的相同外力情况下，输出的信号会发生变化，导致重复性、线性、角差等较差。

METTLER TOLEDO(梅特勒-托利多)称重仪——培训资料注：本资料只针对梅特勒-托利多IND131/331型号称重仪，侧重于称重仪的标定及常见参数设置一、产品基本信息1 名称：METTLER TOLEDO(梅特勒-托利多)2 称重显示控制器型号: IND131/331防尘式3 称重传感器型号：SB-1t4 数量及分布：LT 入库区2台CT1 外部接口区2台CT1 尾料区1台CT1 清洁区2台CT1 装箱区3台CT2 外部接口区1台CT2 装箱区4台共15台二、传感器安装1 安装时每台称重仪均由4个传感器组成，其中一组对角为2个全浮动型传感器，另外一组对角为1个半浮动型传感器和1个固定型传感器2 安装时4个传感器要处于同一水平面3 按照传感器上的标牌指示进行接线+EXC 绿色电源正极-EXC 黑色电源负极SHELD 黄色（粗）屏蔽线+SEN 黄色（细）正反馈线-SEN 蓝色负反馈线+SIN 白色正信号线-SIN 红色负信号线三、称重显示控制器安装1 按照手册将各个模块插接并固定2 按照传感器的接线规则装接信号线（注意要接好屏蔽线）3 连接PROFIBUS DP线4 连接电源线（请确保主柜的相应的断路器断开）四、设置参数1 熟悉面板常用键功能2 数据含义3设置通信站址长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“通讯”菜单，并进入——选择“PLC”菜单，并进入——选择“PROFIBUS”,并进入——选择“节点地址”，并进入——设置通信站址——设置成功后按多次“清零”键，返回显示界面4设置密码长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“仪表”菜单，并进入——选择“用户”菜单，并进入——设置密码——设置成功后按多次“清零”键，返回显示界面五、称重仪的标定1 标定零点长按“打印”键3秒——通过“去皮”、“清皮”键选择“SET UP”菜单，按“打印”键进入——输入密码“1”，并进入——选择“称台”菜单，并进入——选择“标定”菜单，并进入——选择“标定零点”菜单，并进入——选择“空称”菜单，并进入——按“打印”键开始标定——显示标定成功，进行下一步2设置标定量程标定零点显示标定成功后，按“打印”键确认——按“打印”键选择“标定量程”——设置量程值——放置砝码3放置标准砝码：放置砝码时应该使4个传感器的受重均衡，并使重量在整个称重仪上均匀分布4标定量程放置砝码成功后，按“打印”键，开始标定量程——显示标定成功后，按按“打印”键确认——按多次“清零”键，返回显示界面注意：在标定零点和标定量程的过程中，不要碰触称台，以免造成干扰！5 测试效果进行效果测试时，应该先拿一个标准砝码，分别放置在四个传感器处，查看示数是否在误差范围内并且示数基本一致。

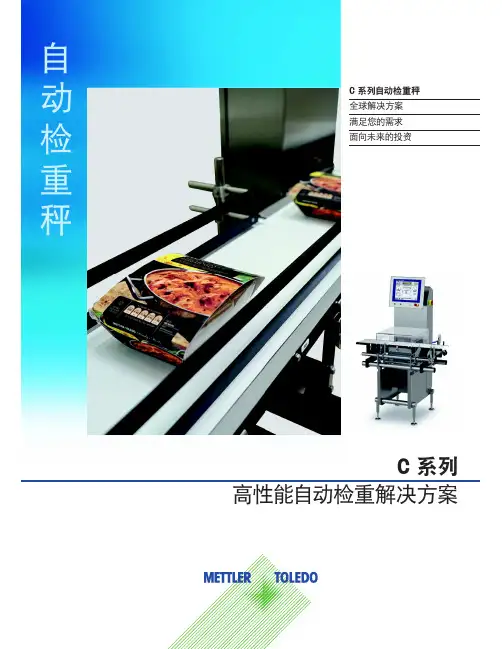

将精确且多功能 C35 自动 检重 秤 同 先 进 的 梅 特 勒 托利多 X33 系列射线检测 系统 AdvancedLine C33 PlusLine C31 StandardLine
