消防控制室监控 PPT课件

及时、准确地反馈火情的发展过程，正确、迅速地控 制各种相关设备，达到疏导和保护人员、控制和扑灭 火灾的目的。
三、消防控制室的主要功能 （选择题70） 1、显示火灾自动报警系统所监控消防设备的火灾
报警、故障、联动反馈等工作状态信息。 2、手动、自动联动控制各类自动灭火系统、防排
烟控制系统等人员疏散、灭火系统。 3、可以采用建筑消防设施平面图等图形显示各种
总线制消防电话主机、火灾报警器、 现场的消防电话接口、电话插孔及电话分机
多线制消防电话主机、火灾报警控制器、 现场的电话插孔、固定式消防电话分机
（三）工作原理： 消防电话通过两根电话主干线连接每个报警区域 的消防电话接口，消防电话接口连接该区域的消防电 话分机或电话插孔。当火灾确认时，确认人员将电话 分机插入电话插孔，火灾报警控制器探测到电话插孔 拉入电话分机时启动指定区域的消防电话接口，消防 电话接口将电话分机接通电话主线，电话总机振铃响， 控制室人员拿起电话总机与现场火灾确认人员直接通 话实现火灾确认。 七、消防外线电话 普通电话

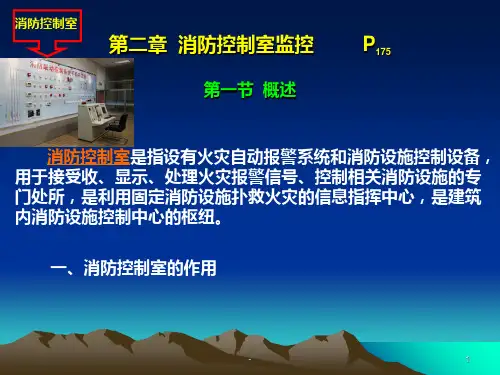

第二章 消防控制室监控
马浪
消防控制室中初级建（构）筑物消防员应掌握的基本技能： （一）设备状态记录与检查 （判断题79） 1、能识别火灾报警控制器、消防联动控制器、消防控制室
图形显示装置。 2、能使用火灾报警控制器完成自检、消音、复位的操作。 3、能检查火灾报警控制器主备电源工作状态，查看报警信
息。 4、能填写《消防控制室值班记录》和交接班记录。 （二）处置火灾与故障报警 1、能区分火灾报警信号、故障报警信号。 2、能通过报警控制器信号显示，查明火警报警部位。 3、能在现场确认火警。 4、能处理误报火警并恢复控制系统正常工作状态。 5、能在火灾确认后，采取相应的处理措施并拨打119火警
消防控制室的 广播设备的构成
CD录放盘 广播分配盘 功率放大器 播音话筒
（四）工作原理： 火灾应急广播通过两 根广播主干线连接每 个广播区域的广播切 换模块，广播切换模 块连接该区域的广播 扬声器。当火灾确认 后，火灾报警控制器按照预定逻辑启动指定区域的广播切换 模块，广播切换模块将广播主线与本广播区域的扬声器接通， 实现应急广播信息在本区域的广播。
（三）分类
按结构 型式分类
壁挂式图形 显示装置
琴台式图形 显示装置
柜式图形 显示装置
（四）基本构成：主机、显示器、图形显示装置软 件三部分构成。
（五）工作原理：消防控制图形显示装置采用标准 RS—232通讯方式或其他标准串行通讯方式与火灾自 动报警控制器之间进行通讯，接收火灾报警、故障报 警等信息，将信息实时显示在保护区域的建筑平面图 相应位置上，并能显示各类消防设备（设施）的名称、 物理位置等信息。
报警信息和传输报警信息。 4、可向火灾现场指定区域广播应急疏散信息和行
动指挥信息。 5、可与消防泵房、主变配电室、通风排烟机房、
电梯机房、区域报警控制器（或楼层显示器）及固定 灭火系统操作装置处固定电话分机通话。进行火灾确 认和灭火救援指挥。
6、可向119消防部门报警。
四、消防控制室的设置 （一）设置要求 （判断题12）（选择题11、71）
第二节 消防控制室设备介绍
一、概述 （判断题15）
建筑的 防火级别
建筑的 复杂程度
消防控制室设 备的配置情况
建筑的 规模大小
火灾自动报警及 消防联动控制器 消防控制室图形显示装置
消防电话主机 多线制控制盘 视频监控系统
消防广播系统
二、火灾报警控制器 （一）火灾报警控制器概述 1、概念：火灾报警控制器是一种为火灾探测器、
并能同时至少呼叫两部电话分机。 4、消防电话总机应具有记录和显示呼叫、应答时
间功能；并应能向前查询、显示消防电话总机和消防 电话分机呼叫记录、应答时间记录。
5、消防电话语音录音功能。 6、故障报警功能。 7、自检功能。
（四）分类和基本构成 （判断题76）
分类、基本构成
总线制消防电话系统
多线制消防电话播系统
3、显示建筑总平面布局图、每个保护对象的建筑 平面图、系统图。
4、显示每个保护对象及主要部位的名称；显示各 类消防设备（设施）的名称、物理位置及其动态信息。
5、在接收到系统的火灾报警信号后10秒内可将确 认的报警信息按规定的通信协议格式传送给监控中心。
6、接收监控中心的查询指令并能按规定的通信协 议格式将规定的信息传送给监控中心。
六、消防控制室管理 （判断题13、14、62、63、74、78） （一）消防控制室值班人员配备 1、消防控制室必须实行每日专人24小时值班。 2、每班不应少于2人，每班连续工作时间不宜超
过8小时。 （选择题20） 3、值班人员应通过消防特有工种职业技能鉴定，
持有初级以上等级证书。 4、值班人员应相对稳定，不能频繁更换。
室用来接收火灾报警、故障信息，发出声光信号，并 在显示器上的模拟现场的建筑平面图相应位置显示火 灾、故障等信息的图形显示装置。
（二）功能:1、接收火灾报警控制器和消防联动控 制器发出的火灾报警信号和/或联动控制信号，并在3 秒内进入火灾报警和/或联动状态，显示相关信息。
2、能查询并显示监视区域中监控对象系统内各消 防设备（设施）的物理位置及动态状态信息，并能在 发出查询信号后5秒内显示相应信息。
第三节 火灾报警控制器状态 识别及操作
火灾自动报警及其联动系统
报告 火警 装置
火灾 报警 装置
火灾 警报 装置
防火、 疏散 装置
灭火 装置
火 灾 探 测 器
手 动 报 警 按 钮
火 灾 报 警 控 制 器
声 光 警 报 器
设置方式
消防 值班室
独立设置
与其他室合用
消防控制室
保证专人24小时值班
消防控制中心
（二）设计要求 （判断题2、16、60、61、77）（选择题14）
1、单独建造的消防控制室，其耐火等级不应低于二级。 2、附设在建筑物内的消防控制室，宜设置在建筑物内 首层的靠外墙部位，亦可设置在建筑物的地下一层，但应 采用耐火极限不低于2h的隔墙和1.5h的楼板与其他部位 隔开，并应设直通室外的安全出口。 3、消防控制室的门应向疏散方向开启，且入口处应设 置明显标志。 4、消防控制室的送、回风管在其穿墙处应设防火阀。 5、消防控制室内严禁与其无关的电气线路及管路穿过。 6、消防控制室周围不应布置电磁场干扰较强及其他影 响消防控制设备工作的设备用房。
按应用 方式分类
独立型火灾 报警控制器
区域型火灾 报警控制器
集中型火灾 报警控制器
集中区域兼容型 火灾报警控制器
（判断题40） （选择题36、37、38）
按结构 型式分类
壁挂式火灾 报警控制器
琴台式火灾 报警控制器
柜式火灾 报警控制器
（判断题38）
按显示 方式分类
数码管显示
液晶显示
火灾报警控制器 火灾报警控制器
六、消防电话系统 （一）概念：消防电话系统是一种消防专用的通
讯系统。 （二）作用：通过消防电话总机与消防电话分机
或消防电话插孔之间的直接通话，可迅速实现对火灾 的人工确认，并可及时掌握火灾现场情况，便于指挥 灭火及恢复工作。
（三）功能： 1、消防电话总机应能向消防电话分机和消防电话 插孔供电。还能与消防电话分机进行全双工清晰通话。 2、用意一部消防电话分机可呼叫消防电话总机， 并能至少两部电话分机同时呼叫消防电话总机。 3、消防电话总机应能呼叫任意一部电话分机，
手动报警按钮等现场设备供电，接收、转换、处理和 传递火灾报警、故障等信号，发出声光报警，并对自 动消防设施等装置发出控制信号的报警装置。
2、作用：为火灾探测器提供稳定的供电，监视连 接的各类火灾探测器传输导线有无短路、断线故障， 接收火灾探测器发出的报警信号，迅速、正确地进行 转换和处理，指示报警的具体部位和时间，同时执行 相应的辅助控制任务。（判断题44、45） （选择题58、59）
五、火灾应急广播 （一）概念：火灾应急广播是火灾时用于指挥疏
散逃生和灭火的广播设备。 （二）功能：
主要功能
接收消防 联动信号
应急广播
故障报警
自检
（三）分类和基本构成：
分类、基本构成
总线制广播系统
多线制广播系统
消防控制室广播设备、火灾报警控制器、 消防广播切换模块、现场放音设备
消防控制室广播设备、 火灾报警控制器、现场放音设备
（三）基本电路构成及工作原理
（判断题50、51）
（选择题33、34、35、60）
电源
通信 接口
信息输入 输出接口
基本电路 构成
显示键盘 操作单元
总线驱 动单元
中央处 理单元
火灾自动报警控制器工作原理图
火灾探测器 手动报警按钮
火灾报警 控制器
显示器 打印机 警报装置
电源
三、消防联动控制器 （一）消防联动控制器概述 1、概念：消防联动控制器是监视和控制有关消防
3、功能：火灾报警功能、火灾报警控制功能、故 障报警功能、屏蔽功能、监管功能、自检功能、信息 显示与查询功能、电源功能。
（二）火灾报警控制器的分类
（判断题48） （选择题62）
按系统连线 方式分类
多线制火灾 报警控制器
总线制火灾 报警控制器
无线火灾 报警控制器
（判断题49、80）
（选择题30、31、32、61）
（二）消防联动控制器的分类
按连线 方式分类
多线制消防 联动控制器
总线制消防 联动控制器
按结构 型式分类
火灾报警控制器 （联动型）
壁挂式消防 联动控制器
琴台式消防 联动控制器
柜式消防 联动控制器
（三）消防联动控制器的工作原理
火灾自动报警控制器（联动型）工作原理图
多线制控制盘面板
四、消防控制室图形显示装置 （判断题7、52） （一）概念：消防控制室图形显示装置是消防控制
