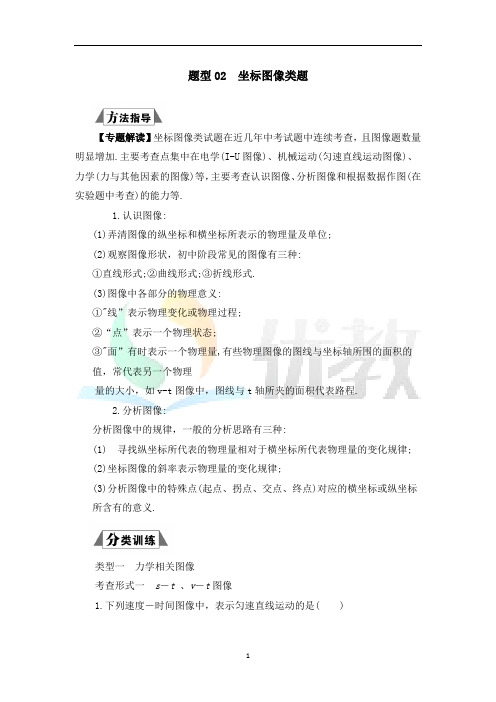

题型02 坐标图像类题【专题解读】坐标图像类试题在近几年中考试题中连续考查，且图像题数量明显增加.主要考查点集中在电学(I-U图像)、机械运动(匀速直线运动图像)、力学(力与其他因素的图像)等，主要考查认识图像、分析图像和根据数据作图(在实验题中考查)的能力等.1.认识图像:(1)弄清图像的纵坐标和横坐标所表示的物理量及单位;(2)观察图像形状，初中阶段常见的图像有三种:①直线形式;②曲线形式;③折线形式.(3)图像中各部分的物理意义:①"线”表示物理变化或物理过程;②“点”表示一个物理状态;③"面”有时表示一个物理量,有些物理图像的图线与坐标轴所围的面积的值，常代表另一个物理量的大小，如v-t图像中，图线与t轴所夹的面积代表路程.2.分析图像:分析图像中的规律，一般的分析思路有三种:(1) 寻找纵坐标所代表的物理量相对于横坐标所代表物理量的变化规律;(2)坐标图像的斜率表示物理量的变化规律;(3)分析图像中的特殊点(起点、拐点、交点、终点)对应的横坐标或纵坐标所含有的意义.类型一力学相关图像考查形式一s－t、v－t图像1.下列速度－时间图像中，表示匀速直线运动的是( )【答案】B2.（2020·上海）如图所示为甲、乙、丙三个物体同时同地沿同一直线运动的s-t图像，若第5 s时甲、乙间的距离大于甲、丙间的距离，则（）A.三物体的运动方向可能相同B.甲的运动方向一定与乙相反C.乙的运动方向可能与甲相同D.丙的运动方向一定与甲相反【答案】B3. 龟和兔在路程为s0的一段平直赛道上进行赛跑竞技比赛，它们赛跑的路程－时间图像如图所示，下列说法正确的是( )A. 在完成s0赛段的比赛中，龟和兔都做匀速直线运动B. 在完成s0赛段的比赛中，龟比兔先到达比赛的终点C. 在完成s0赛段的比赛中，兔总是比龟跑得快D. 在完成s0赛段的比赛中，兔比龟的平均速度大【答案】 D4.（2020·安顺）质量相等的甲、乙两个小车同时同地沿同一直线做匀速直线运动，它们的s-t图像分别如图所示，下列根据图像分析正确的是（）A.v甲=0.6 m/s，v乙=0.2 m/s，甲车的惯性大于乙车的惯性B.经过6 s两小车一定相距6.0 m，运动过程中，甲车的动能等于乙车的动能C.经过6 s两小车一定相距4.8 m，运动过程中，甲车的动能小于乙车的动能D.经过6 s两小车可能相距2.4 m，运动过程中，甲车的动能大于乙车的动能【答案】D【解析】由图像知，甲运动6 s通过的路程是3.6 m，乙运动6 s通过的路程是1.2 m，所以v甲===0.6 m/s，v乙===0.2 m/s，因甲、乙两个小车的质量相等，所以惯性相同。

专题三坐标图像信息题物理图像题在初中物理学当中被广泛使用。

运动力学、热力学、电学等众多章节里都大量使用了图像解析法。

图像解析法可以用来分析路程、速度与时间的关系、可以被用来分析物质温度随时间变化的关系、可以被用来分析电压、电流、电阻的伏安特性关系……正是因为图像在初中物理当中被广泛的运用，所以图像解析法成为了解决物理问题的一种主要的解析方法。

分析近些年来各地的中考物理试题，不难看出，图像解析法作用越来越大。

运用了图像的物理试题不仅可以考查学生的逻辑思维能力，而且可以考查学生分析问题、提取信息的能力。

下面通过一些实际的物理试题，对图像当中的坐标问题进行分析，希望对学生学习物理期到启发的作用。

一、热学图像1. （2018永州）我国正处于经济建设的高速发展期，在城市道路建设中，修建“草砂路”，使道路更平整，“草砂路”含有一种非晶体物质——沥青，下列能反映沥青凝固特点的图像是（ ）2. （2019自贡）如图所示为甲、乙两种物质温度T随加热时间t变化的图像，下列说法正确的是（ ）第2题图A. 甲物质是晶体，乙物质是非晶体B. 甲物质的熔点为210 ℃C. 乙物质在BC段时处于固液共存状态D. 乙物质在BC段温度不变，不吸热3. （2019淄博）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像．下列说法错误的是（ ）第3题图A. 加热过程中，水含有的热量增加B. 沸腾过程中，水吸收热量，温度不变C. 烧杯上方带孔的纸板，可以减少热量散失D. 水的沸点是98 ℃，此时大气压低于标准大气压4. （2018天水）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量的损失），如图是A和B的温度随加热时间变化的图像．下列说法正确的是（ ）第4题图A. A的比热容与B的比热容之比为2∶1B. A的比热容与B的比热容之比为2∶3C. 都加热t1时间，B吸收热量比A吸收热量多D. A和B升高相同的温度，B吸收热量较多二、力学图像1. （2016福州）将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，图中的图像能粗略描述这个过程中浮力随时间变化关系的是（ ）2. （2019乐山）如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（ ）第2题图A. 在0～20 s时间内的速度比在30～40 s时间内的速度大B. 在整个40 s时间内都做匀速直线运动C. 在整个40 s时间内的平均速度为2 m/sD. 在20～30 s内物体的速度为40 m/s3. （2019扬州）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m 及液体的体积V，得到几组数据并绘出如图所示的m－V图像，下列说法正确的是（ ）第3题图A. 量杯质量为40 gB. 40 cm3的该液体质量为40 gC. 该液体密度为1.25 g/cm3D. 该液体密度为2 g/cm34. （2019随州）一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图像如图乙所示．以下说法正确的是（ ）第4题图A. 在第一个2 s内木箱所受摩擦力为2 NB. 在第二个2 s内木箱所受摩擦力为3 NC. 在第一个2 s内推力F对木箱所做的功为2 JD. 在第三个2 s内推力F对木箱做功的功率为8 W5. （2019河池）如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，下列说法正确的是（ ）第5题图A. 圆柱体的高是5 cmB. 圆柱体受到的重力是6 NC. 圆柱体受到的最大浮力是4 ND. 圆柱体的密度是1.5 g/cm3三、电学图像1. （2019衡阳改编）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图像是（ ）2. （2019呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是（ ）第2题图A. 用电器甲电阻不变，大小为0.1 ΩB. 用电器乙电阻随着电流增大而变大，最大值为10 ΩC. 如果把这两个用电器串联接在6 V的电源上，干路中的电流是0.43 AD. 如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A3. （2019淄博）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用．图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R T是PTC电阻，阻值随温度变化的图像如图乙所示．闭合开关S，当温度从20 ℃升高到60 ℃的过程中（ ）第3题图A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻R0消耗的功率先变小后变大4. （2019贺州）如图甲所示，把标有“6 V　3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为1.6 W 时，下列说法正确的是（ ）第4题图A. 电流表的示数为0.5 AB. 灯泡L的电阻为12 ΩC. 1 min内电路产生的热量为270 JD. 滑动变阻器接入电路中的电阻为12.5 Ω5. （2019天水）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是（ ）第5题图A. R1的阻值是20 ΩB. 当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC. 电源电压是16 VD. 该电路的最大电功率为7.2 W6. （2019西宁）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器的滑片P使阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是（ ）第6题图B. 滑动变阻器的阻值变化范围为0～10 ΩC. 滑动变阻器阻值最大时，通电10 s，R1产生的热量为8 JD. 滑动变阻器滑片在中点时，电路的总功率为1.8 W7. （2019荆门）在如图甲所示电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识．滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时其电功率相同，则以下说法中正确的有（ ）第7题图①定值电阻R2＝4 Ω　②电源的电压为6 V　③电压表的最大示数为4.5 V④滑动变阻器的最大电功率为2.25 WA. ①②③B. ②③④C. ①②④D. ①③④8. 在公园有一种测量瞬间打击力的游戏机，其原理如图甲所示．游人手戴拳击手套，击打A装置，A通过压杆与压力传感器接触，电压表的示数可反映出打击力的大小．已知电阻R0＝120 Ω，压力传感器的电阻值随所受压力变化的图像如图乙所示．若在某次游戏过程中，游人用2 000 N的力击中装置A，此时电压表的示数为1.5 V．设电源电压恒定不变，则下列说法不正确的是（ ）第8题图A．游人打击力越大，电压表示数越大B．当装置A不受打击力时，电压表的示数是1 VD．当装置A不受打击力时，R的电功率是0.05 W9. （2019盘锦）甲灯标有“6 V　3 W”，乙灯的额定电压是3 V．甲乙两灯的“U－I关系”如图所示．乙灯的额定功率是________W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______ V．两灯并联使用，电路最大电流是________ A.第9题图10. （2019枣庄）在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω.第10题图四、综合图像判断1. （2019江西）处理物理实验数据时，经常选用坐标纸建立坐标系．如图所示，所建立的坐标系符合物理要求的是（ ）2. 如图所示，图中阴影部分的面积描述相应物理量不正确的是（ ）3. （2019呼和浩特）下列说法正确的是（ ）第3题图A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用A图表示B. 水平面上静止的质量均匀，形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用B图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用C图表示D. 流体产生的压强，其压强与流速变化的关系可以用D图表示4. （2018嘉兴）图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图像中获得的结论错误的是（ ）5. （2015黔南州）下列物理图像中，反映物理量之间关系正确的是（ ）参考答案及解析一、热学图像1. D　【解析】沥青是非晶体，在熔化（或凝固）过程中没有固定的熔点（或凝固点），所以在沥青凝固过程中，温度随着时间一直减小，故选D.2. C 【解析】甲物质是非晶体，乙物质是晶体，A错误；甲物质没有熔点，B错误；乙物质在BC段处于固液共存态，继续吸热但温度保持不变，C正确，D错误．故选C.3. A　【解析】加热过程中，水吸收热量内能增加，热量不能说“含有”，A错误；沸腾过程中，水吸收热量，温度保持不变，内能增大，B正确；烧杯上方带孔的纸板可以减少热量损失，缩短实验时间，C正确；沸点随气压的升高而升高，水的沸点是98 ℃，则此时外界大气压低于1标准大气压，D正确．故选A.4. A　【解析】用相同的电加热器对质量相同的A、B两种液体加热相同的时间t1，两种液体吸收的热量相同，温度的变化量为Δt A＝20 ℃，Δt B＝40 ℃，由公式c＝QmΔt可得，c A：c B＝2∶1，A正确，B、C错误；A、B液体升高相同的温度，A液体用时较长，故A液体吸收的热量多，D错误．故选A.二、力学图像1. C2. C　【解析】由图像可知，在0～20 s时间内与在30～40 s时间内通过的路程相等，但在30～40 s内用的时间短，速度大，A错误；在20～30 s内物体处于静止状态，速度是0，B、D错误；在整个40 s时间内的平均速度v＝st＝80 m40 s＝ 2 m/s，C正确．故选C.3. B 【解析】体积从20 cm 3到80 cm 3，增加的液体的体积为80 cm 3－20 cm 3＝60 cm 3，增加的液体的质量为100 g －40 g ＝60 g ，所以液体的密度为ρ液＝m V ＝60 g60 cm 3＝1.0 g/cm 3，C 、D 错误；20 cm 3液体的质量为m 1＝ρ液V 1＝1.0 g/cm 3×20 cm 3＝20 g ，量杯的质量是m 杯＝m ′－m 1＝40 g －20 g ＝20 g ，A 错误；40 cm 3液体的质量为m 2＝ρ液V 2＝1.0 g/cm 3×40 cm 3＝40 g ．B 正确，故选B.4. D5. C 【图像信息解读】【解析】由图像信息解读可知，圆柱体上升2 cm ～5 cm ，圆柱体逐渐露出水面，则圆柱体的高度h ＝5 cm －2 cm ＝3 cm ，A 错误；当圆柱体完全露出水面后，弹簧测力计的示数等于重力，即F ＝G ＝10 N ，B 错误；当圆柱体完全浸没在水中时受到的浮力最大F 浮＝G －F ＝10 N －6 N ＝4 N ，C 正确；根据阿基米德原理F浮＝ρ液gV 排，可得圆柱体的体积V ＝V 排＝F ρ水g ＝4 N1.0×103 kg/m 3×10 N/kg ＝4×10－4 m 3，圆柱体的质量m ＝G g ＝10 N 10 N/kg ＝1 kg ，圆柱体的密度ρ＝m V ＝ 1 kg 4×10－4 m 3＝2.5×103 kg/m 3＝2.5 g/cm 3，D 错误．故选C.三、电学图像1. A 2. D 【解析】由图可知，用电器甲的电阻等于其两端的电压与通过它的电流的比值，大小为R ＝U I ＝1 V 0.1 A＝10 Ω，A 错误；电流为0.05 A 时，乙的阻值为30 Ω；电流为0.1 A 时，乙的阻值为25 Ω；电流为0.5 A 时，乙的阻值为10 Ω，可知乙的阻值随电流的增大而减小，最小值为10 Ω，B 错误；若将它们串联在6 V 的电源上，通过它们的电流相等，因乙的阻值不确定，所以电路中电流值不定，C 错误；若把它们并联在4 V 的电源上，通过甲、乙的电流分别为0.4 A和0.25 A，干路电流为0.4 A＋0.25 A＝0.65 A，D正确．故选D.3. C　【解析】温度从20 ℃升高到60 ℃的过程中R T的电阻先变小后变大，由于电流表示数I＝U电源R0＋R T，所以电流表示数先变大后变小，A错误；电压表测PTC电阻R T两端的电压，则示数先变小后变大，B错误；电压表与电流表示数的比值为R T的电阻值，先变小后变大，C正确；R0消耗的功率P＝I2R0，由于电流先变大后变小，则功率先变大后变小，D错误．故选C.4. D　【解析】根据图乙可知，当灯泡的功率为1.6 W，通过灯泡的电流为0.4 A，灯泡两端的电压为4 V，则电流表的示数为0.4 A，灯泡的电阻为R L＝U LI＝4 V0.4 A＝10 Ω，1 min电路产生的热量和消耗的电能相同，即：W＝UIt＝9 V×0.4 A×60 s＝216 J，滑动变阻器接入电路中的电阻为：R＝U RI＝9 V－4 V0.4 A＝12.5 Ω，故选D.5. A　【解析】由图可知，当滑片P位于A端时，R1单独接入电路，此时电路中的电流最大，为0.9 A，则电源电压为U＝I A R1＝0.9 A×R1①，当P在B端时，R1与R2串联，电压表测R2两端电压14 V，此时电路中电流最小，为0.2 A，则电源电压为U＝I B R1＋U2＝0.2 A×R1＋14 V ②，联立解得R1＝20 Ω，U＝18 V，A正确，C错误；当电流的示数为0.4 A时，电路中的总电阻为R＝UI＝18 V0.4 A＝45 Ω，则R2接入的电阻为R2＝R－R1＝45 Ω－20 Ω＝25 Ω，B错误；根据P＝UI可知，当I max＝0.9 A时，电路中电功率最大，最大电功率为P max＝UI max＝18 V×0.9 A ＝16.2 W，D错误．故选A.6. D　【解析】当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由U－I关系图像可知，此时电路中的电流I＝0.2 A，电阻R1的电压U1＝2 V，滑动变阻器两端的电压U2＝4 V；串联电路总电压等于各用电器两端电压之和，电源电压为U＝U1＋U2＝2 V＋4 V＝6 V，A错误；根据欧姆定律可得，定值电阻R1的阻值R1＝U1I1＝6 V0.6 A＝10 Ω，滑动变阻器阻值最大时，通电10 s，R1产生热量Q＝I2R1t＝（0.2 A）2×10 Ω×10 s＝4 J．C错误；滑动变阻器的阻值最大为R2＝U2I＝4 V0.2 A＝20 Ω，B错误；串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数I′＝UR1＋R22＝6 V10 Ω＋20 Ω2＝0.3 A，电路消耗的功率P＝UI′＝6V×0.3 A＝1.8 W，D正确．故选D.7. C　【解析】由滑动变阻器的电功率与其电阻的变化关系图像可知，当滑动变阻器的阻值为2 Ω时，其消耗的电功率为2 W，故滑动变阻器两端的电压和电路中的电流：U1＝P1R1＝2 W×2 Ω＝2 V，I1＝P1R1＝2 W2 Ω＝1 A，当滑动变阻器的阻值为8 Ω时，其消耗的电功率也为2 W，故滑动变阻器两端的电压和电路中的电流：U1′＝P1′R′1＝ 2 W×8 Ω＝4 V，I1′＝P′1R′1＝2 W8 Ω＝0.5 A，且电源电压恒定，故有：U＝1 A·R2＋2 V①，U＝0.5 A·R2＋4 V②，由①②式联立解得：R2＝4 Ω，U＝6 V, 故①②结论正确；由于R1与R2串联在电路中，电压表测量滑动变阻器两端的电压，故当滑动变阻器阻值为最大值8 Ω时，电压表示数也最大，大小为4 V，故③错误；当R1＝R2＝4 Ω时，滑动变阻器上消耗的电功率最大，此时电路中的电流为I＝U R1＋R2＝6 V4 Ω＋4 Ω＝0.75 A，最大电功率为P max＝I2R1＝（0.75 A）2×4 Ω＝2.25 W.8. D9. 1.8　8　0.9　【解析】由题图可知，乙灯正常工作时的电流为0.6 A，所以乙灯的额定功率为P乙＝U乙I乙＝3 V×0.6 A＝1.8 W；两灯串联，为了电路安全，电路中的电流最大为0.5 A，此时乙灯两端的电压为2 V，电路两端的电压为U＝U1＋U2＝6 V＋2 V＝8 V；两灯并联时，电路两端的电压最大为3 V，此时甲灯的电流为0.3 A，乙灯的电流为0.6 A，总电流为I＝I1＋I2＝0.3 A＋0.6 A＝0.9 A.10. 12　10　【解析】电流最小时，滑动变阻器接入电路的阻值最大，电流最大时，电路为R0的简单电路，结合电源电压不变可得：I1（R max＋R0）＝I2R0代入数据得：0.4 A×（20 Ω＋R0）＝1.2 A×R0，解得：R0＝10 Ω；电源电压U＝I2R0＝1.2 A×10 Ω＝12 V.四、综合图像判断1. A【解析】BD坐标系中两物理量都没有标注单位，不符合要求；C中纵坐标的刻度标注不均匀，不符合要求．故选A.2. D【解析】阴影部分的面积表示横坐标与纵坐标的乘积．对于A图像来说，物体的质量m＝ρV，表示正确；对于B图像来说，物体的路程s＝vt，表示正确；对于C图像来说，用电器的电功率P＝UI，表示正确；对于D图像来说，物体的所受的压强p＝FS，不是横纵坐标的乘积，表示不正确．故选D.3. C【解析】密度一定时，液体压强随深度的增大而增大，是一条过原点斜向右上的正比例图线，其图像如图B，A错误；水平面上静止的质量均匀、形状为正方体的物体，对水平面的压强可用p＝ρgh进行计算，与接触面积无关，B错误；对于不同的物质，密度不同，质量相同时，密度与体积成反比，可以用C图表示，C正确；流体流速越大，压强越小，D错误．故选C.4. B5. D【解析】汽车做匀速直线运动，其速度不会随时间的变化而变化，即速度是一条水平直线，所以A图像不正确；对某种物质来说，其质量与体积成正比，即质量与体积的比值是一定值，用密度来表达，而图像中反映出的信息是，物体的体积增大、质量不变，故B图像不正确；汽油的热值是物质的属性，不随体积或质量的改变而改变，故C图像不正确；静止的物体受到的摩擦力与它所受到的唯一的水平推力是平衡力，大小相等，摩擦力随着推力的增大而增大（静止状态时），所以选项D是正确的．故选D.。

题型(九) 坐标图像专题制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日图像题是中考的高频考点。

坐标图像题的解题步骤:①识图,弄清图像横坐标和纵坐标所表示的物理量,确定两个物理量之间的关系。

②析图,分析图像的起点、交点、拐点和终点的意义,分析图线的趋势。

③用图,直接从题中提出的问题入手,顺藤摸瓜,从图像中寻找相关的解题信息,问题便可迎刃而解。

类型一光学坐标曲线1.小明在“探究凸透镜成像规律〞的实验中,根据测得的数据得到了像距v跟物距u之间关系的图像,如图TX9-1所示,那么以下判断正确的选项是()图TX9-1A.该凸透镜的焦距是20 cmB.当u=15 cm时,在光屏上能得到一个缩小的像C.把物体从距凸透镜15 cm处挪动到30 cm处的过程中,像逐渐变小D.当u=25 cm时成放大的像,投影仪就是根据这一成像原理制成的2.[2021·百校联考一]小明做“探究凸透镜成像规律〞的实验时,记录并绘制了像距v与物距u之间关系的图像,如图TX9-2乙所示。

他没有整理器材,就取下自己的近视眼镜,将一个眼镜片放在凸透镜和烛焰之间,发现光屏上的像变模糊了,他调整后,又变明晰了,以下说法正确的选项是()图TX9-2A.近视眼镜片对光线有会聚作用B.使光屏远离凸透镜适当间隔后,像变明晰了C.实验中凸透镜的焦距是16 cmD.当u=20 cm时成放大的像,投影仪就是根据这一原理制成的类型二热学坐标曲线3.如图TX9-3所示的是某种物质发生物态变化过程中的温度-时间是图像,以下从图像中获得的信息正确的选项是()图TX9-3A.这种物质是晶体,其凝固点是50 ℃B.这种物质是非晶体,其熔点是50 ℃[AB段该物质处于固液一共存状态D.在BC段该物质不放热,温度保持不变4.[2021·]在做“探究水的沸腾〞实验时,各实验小组使用的器材规格完全一样。

兰兰同学所在的实验小组由实验数据描绘出的水的沸腾图像如图TX9-4中A曲线所示;梅梅同学所在实验小组由实验数据描绘出的水的沸腾图像如图中B曲线所示。

八年级上学期期末复习之坐标图像一:s-t、v-t图1.(自贡中考)如图所示是某物体做直线运动时的路程随时间变化的图象,由图象判断下列说法错误的是( )A.5s时,物体通过的路程为2.5mB.整个20s时间内,物体的平均速度为0.2m/sC.物体在20s内都做匀速直线运动D.物体在0~5s时间内的速度比10-20s内的速度大2.甲、乙两物体从同一地点同时向相同方向做直线运动,其s-t图象如图所示,由图象可知( )A.两物体在0-10s内都做匀速运动,且v甲=v乙B.两物体在20-30s内都做匀速运动,H且v甲<v乙C.两物体在20S相遇、甲、乙在这段时间内的平均速度相同D.两物体在30s末相過,且甲、乙在这段时间内的平均速度相同3.如图为沿同一条直线向东运动的物体A、B,其运动相对同一参考点O的距离s随时间变化的图象以下说法正确的是( )(1).两物体由同一位置O点开始运动,但物体A比B迟3s才开始运动(2)t=0时刻,A在O点,B在距离O点5m处(3)从第3s开始,v A>v B,5s末A、B相遇;(4).5s内,A、B的平均速度相等A.只有(2)(3)正确B.只有(3)(4)正确C.只有(1)(3)正确D.只有(1)(4)正确4.为了探究小球由下落时的运动,某物理实验小组的同学用照相机每隔相等的时间用照相机拍照一次、拍下小球下落时的运动状态(如图),下图中四个速度随时间变化的关系图象,能正确反映出该小球下落运动的是( )5.甲、乙、丙三辆小车同时、同地向同一方向运动的图象如图所示,分析图象可知( )A.甲车的速度最快,丙车最慢B.甲车做变速直线运动,乙车和丙车都做匀速直线运动C.以甲车为参照物,丙车是静止的D.以乙车为参照物,丙车是静止的6.利用图象法处理实验数据,可以形象直观的反映物理量的变化规律。

如图是小洛在研究物体运动时作出的几个图象,请分析图象,甲图表示物体做(选填“匀速”或”变速”)运动;乙图中阴影部分面积表示(填物理量名称);丙图中4、B两车从同一地点同向行驶,20末,两车相距m二:熔化、凝固和沸腾图象7.(安激中考)图示为某温度/℃C种物质熔化时温度随时间变化的图象。

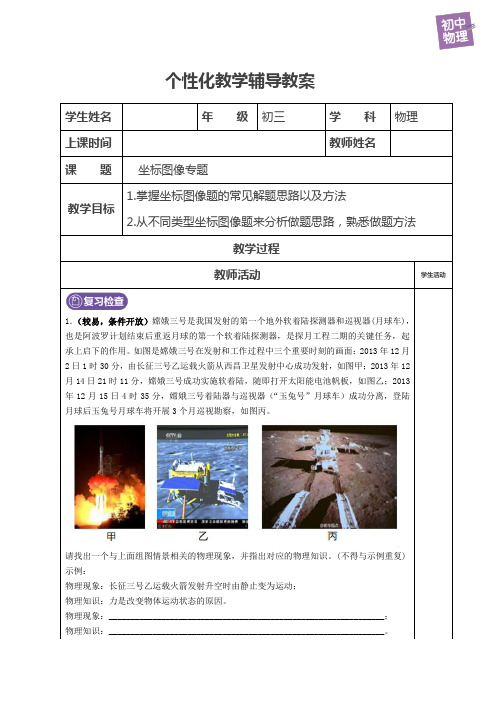

个性化教学辅导教案学生姓名年级初三学科物理上课时间教师姓名课题坐标图像专题教学目标1.掌握坐标图像题的常见解题思路以及方法2.从不同类型坐标图像题来分析做题思路，熟悉做题方法教学过程教师活动学生活动1．（较易，条件开放）嫦娥三号是我国发射的第一个地外软着陆探测器和巡视器(月球车)，也是阿波罗计划结束后重返月球的第一个软着陆探测器，是探月工程二期的关键任务，起承上启下的作用。

如图是嫦娥三号在发射和工作过程中三个重要时刻的画面：2013年12月2日1时30分，由长征三号乙运载火箭从西昌卫星发射中心成功发射，如图甲；2013年12月14日21时11分，嫦娥三号成功实施软着陆，随即打开太阳能电池帆板，如图乙；2013年12月15日4时35分，嫦娥三号着陆器与巡视器（“玉兔号”月球车）成功分离，登陆月球后玉兔号月球车将开展3个月巡视勘察，如图丙。

请找出一个与上面组图情景相关的物理现象，并指出对应的物理知识。

(不得与示例重复) 示例：物理现象：长征三号乙运载火箭发射升空时由静止变为运动；物理知识：力是改变物体运动状态的原因。

物理现象：_______________________________________________________________；物理知识：_______________________________________________________________。

2.（较易，结论开放）物理知识是对自然现象的概括和总结，又广泛应用于生活和技术当中．请联系表中的相关内容填写表中空格．自然现象物理知识实际应用物体具有慣性跳远时利用助跑提高成绩雄鹰展开翅膀在空中滑翔飞机的机翼水沸腾时水蒸气冲起壶盖内能转化为机械能3.（较易，推理过程）如图所示，物体在重力、支持力和摩擦力作用下，沿足够长的水平面向右做减速直线运动．假设物体运动时，重力突然消失，请推断物体的运动情况将是：，简要说明你的推理过程：．4.（较易，条件开放）物理知识在生产、生活中有着广泛的作用，有时也会造成一定的危害．请仿照表中示例，再写出一个物理知识及其对应的实际应用和危害．物理知识应用危害电流的热效应利用电饭锅加热食物导线中电流过大会引发火灾5.（较易，过程开放）利用以下器材：硬纸片、玻璃杯、水、鸡蛋，设计一个最简单的探究物体具有惯性的实验．选用的器材：__________________．探究的方法：__________________．(2)（较易，条件开放）按照示例设计两个实验，指出研究或说明的物理问题.主要实验过程探究或说明的物理问题抖动纸张声音的产生1.（一般，凸透镜成像u-v图像）某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象,如图所示,下列判断正确的是( )A. 该凸透镜的焦距是10cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小2.（较易，晶体融化）如图是某物质熔化时温度随时间变化的图象,根据图象中的信息,判断下列说法正确的是( )A. 该物质为非晶体B. 该物质在5至15分钟内温度不上升也不吸热C. 在第16min时物质已全部熔化D. 第10min时物质处于液态3.（一般，熔化与凝固）如图是“探究某物质熔化和凝固规律”的实验图象．下列说法正确的是（）A．在t=5min时，该物质处于固液共存状态B．在BC段，该物质不吸热C．该物质凝固过程持续了5minD．该物质的熔点和凝固点不相同4.（一般，比热容）某同学用如图所示的实验装置，比较不同物质的比热容和探究水沸腾时温度变化的特点.将分别盛有相同质量的水和食用油的两个试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连，计算机上显示的实验图线如图乙所示.由图乙可知:水沸腾时吸热，温度_______(选填“升高”“不变”或“降低”);加热2 min水吸收的热量________(选填“大于”“等于”或“小于”)食用油吸收的热量;食用油的比热容为________J/(kg·℃).5.（一般，运动）两台完全相同的电动车，在水平路面上做直线运动，甲乙两车的路程随时间变化的图像如图所示。

保定市满城区初中物理中考专项训练11：坐标图象题姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）如图是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

若透镜位置不变，将蜡烛移到刻度为30 cm处，则（）A . 移动光屏，可以在屏上得到倒立放大的像B . 移动光屏，可以在屏上得到倒立缩小的像C . 移动光屏，可以在屏上得到正立放大的像D . 不论光屏移到什么位置，都不能在屏上得到清晰的像2. （2分）下列数值明显不符合实际情况的是（）A . 让人感觉舒适的室内温度为23℃左右B . 人步行时的速度约1.4m/sC . 光在真空中传播速度约为3×108m/sD . 刘翔跑完110m栏全程用时约8s3. （2分）重10N的物体，只在重力和竖直向上拉力F的作用下，竖直向上运动．拉力F与时间t关系如图，下列说法正确的是（）A . 0﹣40s，物体始终做匀速直线运动B . 0﹣20s，物体机械能不变C . 0﹣20s物体做匀速直线运动，20﹣40s物体做加速运动D . 20﹣40s，物体动能不变重力势能增大4. （2分）如图所示为一种被称作“跟屁虫”的辅助装备，是游泳安全的保护神．“跟屁虫”由一个气囊和腰带组成，两者之间由一根线连接．正常游泳时，连接线是松驰的，气囊漂浮着，跟人如影相随．在体力不支等情况下，可将气囊压入水中，防止人下沉，在此情况下（）A . 人的重力减小了B . 人所受的重力方向改变了C . 气囊排开水的体积变小了D . 气囊受到的浮力变大了5. （2分） (2019九上·开封月考) 灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2 ，它们的电流随电压变化关系如图所示，有（）A . L1的额定功率为0.36WB . L2的阻值R2为0.72ΩC . 若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是0.12WD . 若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.36W6. （2分）(2017·新疆模拟) 关于热量、温度、内能之间的关系，下列说法正确的是（）A . 物体温度升高，内能增加B . 温度高的物体含有的热量多C . 物体内能增加，一定吸收了热量D . 0℃的冰没有内能7. （2分）将一只标有“220 V200 W”的灯接在110 V的电路中，则灯消耗的实际功率为（）A . 200 WB . 100 WC . 50 WD . 400 W8. （2分） (2020九上·深圳期末) 将标有“PZ220﹣100”的甲灯和标有“PZ220﹣40”的乙灯串联后，接到电压是220V的电源上，则（）A . 两灯都不能正常发光，但甲灯比乙灯亮B . 只有一盏灯能正常发光C . 两灯都不能正常发光，但乙灯比甲灯亮D . 甲、乙两灯都正常发光二、填空题 (共2题；共4分)9. （2分） (2018八上·北京期中) 某种物质在熔化过程中温度随时间变化的图像如图所示，由图像可以看出，该物质属于________（选填“晶体”或“非晶体”）．这种物质的熔点是________ ，熔化过程所经历的时间约是________ ．10. （2分） (2020八下·建湖月考) 如图表示物质的质量跟体积关系，如图表示物质的密度跟体积的关系，从左图中可见，C 的密度是________g/cm3 ， 120克D物质的体积是________cm3 ，从右图中可见斜线部分 S 的面积表示物质的________ ，其值为________。

保定市莲池区初中物理中考专项训练11：坐标图象题姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）(2017·龙岩模拟) 如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm 处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是（）A . 使屏远离透镜B . 使屏靠近透镜C . 使屏向上移动D . 使屏向下移动2. （2分）从下列图1得到的信息中，不正确的是（）图1A . 图甲说明物体所受的重力跟它的质量成正比B . 图乙告诉我们同种物质的质量和体积成正比C . 图丙表示做匀速运动的物体通过的路程与时间成正比D . 图丁表示物体做匀速直线运动3. （2分）(2017·扬州模拟) 小强乘坐竖直电梯上楼过程中，他相对于地面向上的“速度v与时间t”的图象如图甲所示，他所受电梯水平地板的“支持力F与时间t”的图象漏画了一部分，如图乙所示．若将乙图补充完整，如图所示四个图象中可能正确的是（）A .B .C .D .4. （2分）一实心金属小球体积为V，悬挂于弹簧测力计下端挂钩上，小球先浸没于水中，弹簧测力计上的读数为F1 ，后又浸没于酒精中，弹簧测力计上的读数为F2 ，比较F1和F2的大小，正确的是（）A . F1＝F2B . F1＜F2C . F1＞F2D . 无法比较5. （2分） (2019九上·越秀期末) 如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.2A﹣0.5A②电压表示数允许的变化范围为2V﹣3V③滑动变阻器R2允许接入电路阻值的变化范围为10Ω﹣20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA . 只有①和④B . 只有②和③C . 只有①和③D . 只有②和④6. （2分）下列设备工作时，不是利用电磁波的是（）A . B超B . 微波炉C . 红外测温仪D . 电视塔发射信号7. （2分）(2018·宝应模拟) 如图所示，电源电压保持9V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“40Ω 1A”。

南充市西充县初中物理中考专项训练11：坐标图象题姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）(2018·百色) 做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法错误的是（）A . 蜡烛距透镜45 cm时，一定成缩小的实像B . 蜡烛距透镜20 cm时，一定成放大的实像C . 蜡烛距透镜18 cm时，可能成放大的实像D . 蜡烛距透镜6 cm时，一定成放大的虚像2. （2分） (2018九上·雁塔期中) 功率相同的两辆汽车，各自在水平公路上做匀速直线运动，汽车甲在半小时内行驶15km，汽车乙在2min内行驶1200m，则（）A . 两车牵引力之比为5：6B . 两车发动机做功之比为1：1C . 两车速度之比为1：1D . 两车所受阻力之比为6：53. （2分） (2018八下·中江期中) 下列有关力学知识的说法正确的是（）A . 做匀速直线运动的物体，速度越大，受到的力也就越大B . 磕到碗边的鸡蛋破了，是因为碗给鸡蛋的力大于鸡蛋给碗的力C . 电梯匀速上升的过程中，电梯对人的支持力大于人的重力D . 用浆向后划水，船就会向前运动，利用了力的作用是相互的4. （2分）(2019·新泰模拟) 在水平地面上有一个盛有水的水槽，将一个重力为4N,体积为的不溶于水的物体放入水槽中，若水足够深，当物体在水中静止时,下列判断正确的是（）①物体漂浮②物体沉在水底③ ④A . 只有①③B . 只有①④C . 只有②③D . 只有②④5. （2分） (2018九上·济宁期末) 如图所示的电路中，电源电压保持不变，灯泡电阻保持不变，闭合开关S 后，将滑动变阻器R的滑片向左移动，在此过程中（）A . 电压表V1的示数与电流表示数比值不变B . 灯泡L亮度变亮C . 电压表V1示数变大D . 电路消耗的总功率变大6. （2分）(2019·深圳模拟) 一个标有“220 V 1 000 W”的电暖气，在用电高峰时使用，测得这时通过电暖气的电流是4 A，这时该电暖气的实际功率是（）A . 大于1 000 WB . 小于1 000 WC . 等于1 000 WD . 无法判断7. （2分）“220V 40W”的电灯Ll与“220V 60W”的电灯L2 ，它们的灯丝电阻不变，分别为R1和R2 ．将它们串联后接到220V的照明电路上，消耗的功率分别为P1和P2；若将Ll和L2并联后接到同一照明电路上，消耗的功率分别为P3和P4 ，则下列判断中正确的是（）A . P4＞P3＞P2＞P1B . R1＞R2C . P4＞P3＞P1＞P2D . R2＞R18. （2分）(2017·漳州模拟) 图6是如图甲所示电子秤的工作原理图．电子秤的示数表是由电流表改装的，R1是一根长6cm、阻值15Ω的均匀电阻丝．滑片在a端时，电流表示数为0.15A；在b端时，电流表示数为0.6A．弹簧c受到压力F与压缩量△L的关系如图丙所示．（挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）下列说法正确的是（）A . 该电子秤中R2阻值为6ΩB . 当电子秤示数为2kg时，电路中的电流为0.3AC . 电源电压为6VD . 电路中的电流为0.3A时，R2消耗电功率是0.45W二、填空题 (共2题；共4分)9. （2分）小敏研究某固体物质的熔化实验结束后，撤去酒精灯并开始记录温度计示数和时间，作出了如图所示图象，根据图象信息可知：该物质的凝固点是________℃，凝固过程用了________min．10. （2分） (2020八下·高邮期末) 有一空瓶子质量是50g，装满水后称得总质量为250g，装满另一种液体后称得总顾量为210g，则瓶子的容积为________cm3 ，另一种液体的密度为________g/cm3。
